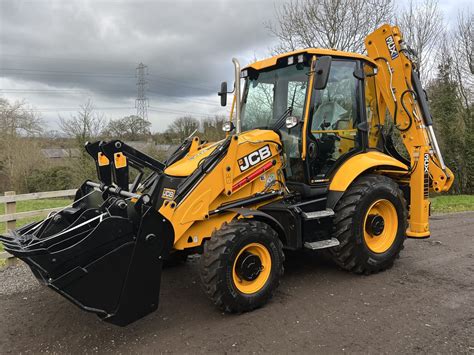

Koparko-ładowarki JCB 3CX od ponad 40 lat są nieodłącznym elementem polskich i europejskich placów budowy, stając się niemal synonimem swojej klasy. Ich fenomen wynika z połączenia wszechstronności, niezawodności i ciągłych innowacji. W sercu tych maszyn, szczególnie starszych generacji wyposażonych w silniki Perkins, leży precyzyjny układ paliwowy, którego kluczowym elementem jest pompa wtryskowa.
Rola i Znaczenie Pompy Wtryskowej w Układzie Paliwowym
Pompa wtryskowa to "serce" układu paliwowego. Odpowiada ona za precyzyjne dawkowanie i sprężenie paliwa do ciśnienia wymaganego przez wtryskiwacze, w odpowiednim momencie cyklu pracy silnika. Bez jej prawidłowego działania niemożliwe jest efektywne i ekonomiczne spalanie paliwa oraz optymalna praca jednostki napędowej. Jest to najbardziej precyzyjny element silnika, ekstremalnie wrażliwy na zanieczyszczenia i wodę.

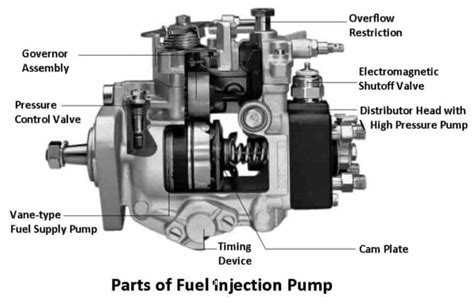

Budowa i Zasada Działania Pomp Rotacyjnych (Rozdzielaczowych)
W starszych modelach JCB 3CX i 4CX, wyposażonych w silniki Perkins 1004.4 Turbo serii AK (produkowanych orientacyjnie do 2005 roku), stosowane były pompy rotacyjne (rozdzielaczowe), takie jak oryginalna pompa wtryskowa (OEM) marki Delphi (dawniej CAV). Pompy rotacyjne zastąpiły starsze, mniej precyzyjne pompy sekcyjne dzięki wyższej precyzji.
Kluczowe elementy i mechanizm działania:
- Dawkowanie i sprężanie paliwa: Pompy rotacyjne precyzyjnie odmierzają dawkę paliwa, a następnie sprężają ją do wysokiego ciśnienia.
- Pierścieniowa krzywka: Zewnętrzne końce tłoczków opierają się o nieruchomą, pofalowaną krzywkę. To właśnie ruch tłoczków względem tej krzywki generuje niezbędne ciśnienie i umożliwia dozowanie paliwa.
- Rozdzielacz: Paliwo pod wysokim ciśnieniem jest następnie rozdzielane do poszczególnych wtryskiwaczy w odpowiedniej kolejności, zgodnie z cyklem pracy cylindrów silnika.
Różnice Między Generacjami Pomp Wtryskowych JCB
Warto zwrócić uwagę na znaczące różnice między pompami wtryskowymi stosowanymi w różnych generacjach silników JCB, co ma kluczowe znaczenie przy doborze części:
- Pompa dla Perkins 1004.4 (np. 17/910000): Pasuje do starszych silników Perkins 1004.4 Turbo (seria AK, ok. 1997-2005).
- Pompa dla JCB Dieselmax (np. 320/06929): Pasuje do nowszych silników JCB Dieselmax (po 2005 roku). Pomimo, że obie są pompami rotacyjnymi, mają zupełnie inne mocowania, napęd i parametry pracy. Są to pompy do zupełnie innych generacji silników.
Dla nowszych koparko-ładowarek, pompa wtryskowa JCB 3CX w specyfikacji dla silników Dieselmax 74,2 kW współpracuje z maszynami z serii 3CX, 3CX Sitemaster, 3CX-2, 3CX-4, 3CXC, 3CXS, 3CXT oraz wszystkimi wariantami 4CX i 4CXC. Ta pompa wtryskowa stanowi również zamiennik dla maszyn innych producentów wykorzystujących ten sam typ jednostki napędowej Delphi. Numery zamienne obejmują: 320/06603, 9323A270G, 9323A271G, 9323A272G oraz 9320A620G. Pompa wtryskowa do koparki JS i innych maszyn budowlanych JCB z silnikiem Dieselmax zapewnia parametry identyczne z oryginałem - odpowiednie ciśnienie tłoczenia i dokładność dawkowania paliwa.
Wymiana i Prawidłowy Montaż Pompy Wtryskowej
Montaż pompy wtryskowej musi odbywać się w sterylnych warunkach. Należy zachować najwyższą ostrożność, ponieważ jest ona ekstremalnie wrażliwa na zanieczyszczenia i wodę.
Kluczowe kroki przed instalacją:

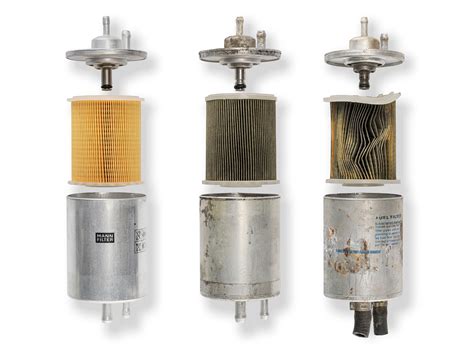

- Wymiana filtrów paliwa: Przed instalacją należy bezwzględnie wymienić wszystkie filtry paliwa.
- Sprawdzenie czystości układu: Koniecznie należy sprawdzić czystość całego układu paliwowego, od zbiornika po wtryskiwacze.
Główną przyczyną awarii pomp wtryskowych jest zanieczyszczone lub zawodnione paliwo. Jeśli stara pompa uległa awarii (np. zatarciu), istnieje 100% pewności, że opiłki metalu są już w całym układzie. Wybierając części GX-OEM, wybierasz bezkompromisową jakość pierwszego montażu. Produkty te są wykonane z najwyższą precyzją, gwarantując idealne dopasowanie i parametry identyczne z oryginalnymi.
Typowe Problemy i Próby "Reanimacji" Pompy Wtryskowej
Zatarcie pompy wtryskowej to jeden z najczęstszych i najbardziej uciążliwych problemów, objawiający się problemami z rozruchem lub całkowitym brakiem możliwości uruchomienia maszyny, nawet jeśli paliwo dociera do pompy, ale do wtryskiwaczy już nie.
Przykład awarii i niestandardowych rozwiązań:
W jednym z przypadków, po wyczyszczeniu odstojnika i wymianie filtra paliwowego, maszyna nie odpaliła. Paliwo do pompy dochodziło, ale w przewodach do wtrysków było sucho. Tymczasowym rozwiązaniem okazało się delikatne uderzenie młotkiem w głowicę pompy wtryskowej, po wcześniejszym poluzowaniu jej na śrubach. Rezultatem było pojawienie się ropy w przewodach do wtrysków i uruchomienie maszyny. Niestety, pompa zacinała się, a objawy powracały, przez co ponowny rozruch był możliwy tylko po ponownym "potraktowaniu" pompy młotkiem.
W poszukiwaniu sposobów na wzbudzenie pompy bez demontażu i skorzystania z usług pompiarza, zastosowano nietypowe podejście. Do baku z paliwem wlano olej "Mixol S" w ilości 600 ml na około 60 litrów oleju napędowego. Po 1,5 godzinie pracy silnika na tej mieszance objawy zatarcia pompy ustąpiły. Maszyna przepracowała następnie wiele godzin bez niepokojących objawów zatarcia pompy, co wskazuje na potencjalną tymczasową skuteczność takiego rozwiązania w przypadku lekkiego zatarcia.
Wskazówki dotyczące demontażu i serwisu:
Demontaż pompy wtryskowej to skomplikowane zadanie, które wymaga precyzji i wiedzy, aby nie uszkodzić innych komponentów. Najlepiej jest skonsultować się ze specjalistą ("pompiarzem") lub dokładnie zapoznać się z instrukcją serwisową maszyny. Wszelkie operacje w układzie paliwowym wymagają czystości i precyzji. Jeśli masz wątpliwości lub potrzebujesz potwierdzenia, aby uniknąć kosztownego przestoju, zawsze warto zadzwonić i skonsultować się ze specjalistą.
