Pompa Paliwa w Minikoparce: Budowa, Działanie i Diagnostyka

Pompa paliwa jest jednym z najważniejszych elementów pojazdu, odgrywając kluczową rolę w dostarczaniu oleju napędowego lub benzyny do silnika. Zrozumienie, jaka jest budowa pompy paliwa, ale również jak działa urządzenie, są niezwykle istotne dla każdego, kto chce w lepszym stopniu poznać mechanikę pojazdu. Zapoznanie się z budową pompy paliwa jest pierwszym krokiem do uzyskania informacji na temat jej funkcjonowania. Składa się ona z kilku kluczowych części, współpracujących ze sobą w celu dostarczenia oleju napędowego lub benzyny do jednostki napędowej. Budowa pompy paliwa może różnić się w zależności od płynu, jaki ma dostarczać.

Rodzaje Pomp Paliwa w Minikoparkach

Elektryczne pompy paliwa

Budowa i zasada działania elektrycznej pompy paliwa są w ścisły sposób powiązane z jej zadaniem - przetaczaniem cieczy z baku do układu wtryskowego. Zadaniem elektrycznej pompy paliwa jest dostarczenie paliwa pod wysokim ciśnieniem ze zbiornika do silnika, w zależności od wymogów zastosowania pojazdu. Paliwo jest tłoczone do wtryskiwaczy, które wtryskują je do cylindrów silnika. Urządzenie jest napędzane przez niewielki silnik elektryczny, obracający wirnik bądź tłok.

Budowa elektrycznej pompy paliwa

Działanie elektrycznej pompy paliwa jest ściśle zależne od jej budowy. Ważne, aby zastosowane materiały wykazywały odporność na obecność cieczy i dobrze znosiły skrajne warunki pracy. Pierwszym ważnym komponentem pompy paliwa jest wirnik - odpowiada za mechaniczne przetaczanie płynu. Niebagatelną rolę odgrywają również filtry paliwa - zatrzymują wszelkie nieczystości, tym samym chroniąc jednostkę napędową przed uszkodzeniem.

Pompy wewnątrzzbiornikowe

Wyróżnia się dwa rodzaje pomp paliwa: liniową i znajdującą się wewnątrz zbiornika. Pompa wewnątrzzbiornikowa (umieszczana w zbiorniku) jest obecnie najczęściej stosowana. Jej umiejscowienie umożliwia redukcję hałasu wytwarzanego przez silnik elektryczny pompy paliwa, zapewnia również prawidłowe zasilenie pompy paliwem, smarując i chłodząc jej silnik.

Pompy turbinowe

Gdy wirnik wewnątrzzbiornikowej pompy paliwa pracuje, łopatka porusza się wokół wirnika, tworząc ruch wirowy wewnątrz pompy. Paliwo przepływa wokół silnika pompy, zwiększając ciśnienie, i otwiera zawór zwrotny, a paliwo jest kierowane do przewodu paliwowego. Ze względu na stosowanie silników o dużej pojemności skokowej cylindra coraz częściej potrzebne są pompy paliwa o większej pojemności. Objętość wypływu tych pomp musi być zatem regulowana, aby dostosować ją do warunków pracy silnika. Jest to możliwe dzięki technologii turbinowej wewnątrzzbiornikowej pompy paliwa.

Pompy tłokowe

Pompy tłokowe są rodzajem pomp wyporowych. Elementem, który zmienia objętość komory pompy jest tłok. Komora ta oddzielona jest od części ssawnej zaworem ssawnym.

Budowa i działanie pompy tłokowej

Działanie urządzenia opiera się na działaniu tłoka, który wykonuje ruchy posuwisto-zwrotne w lewo i w prawo. Ruch w prawo wywołuje spadek ciśnienia w komorze, co skutkuje samoczynnym zamknięciem zaworu tłocznego. Z kolei podczas ruchu w lewo zawór ssawny zamyka się, natomiast otwiera zawór tłoczny. Do zalet pomp do paliwa tłokowych należy dużo lepsze wykorzystanie energii niż w przypadku innych pomp poprzez dużą możliwość zmian obciążeń, a także możliwość tłoczenia cieczy o bardzo dużej lepkości.

Pompy łopatkowe i zębate

W ofercie rynkowej znajdują się także elektryczne pompy zębate oraz pompy ręczne tłokowe z rurą teleskopową. Szczególnie polecane są samozasysające pompy łopatkowe.

Wyzwania Współczesnych Układów Paliwowych: System Common Rail

Ewolucja systemów paliwowych

Dawno minęły czasy, gdy prosty silnik Diesla w koparko-ładowarce był w stanie "przepalić wszystko". Tamte jednostki, oparte na pompach rzędowych lub rotacyjnych, pracowały przy ciśnieniach wtrysku rzędu 200-300 barów. Dzisiejsze maszyny, aby sprostać normom emisji spalin Stage V, wyposażone są w układy Common Rail (CR).

Precyzja i ciśnienie

W systemach Common Rail paliwo jest sprężane do niewyobrażalnych ciśnień, często przekraczających 2000 bar (ponad 29 000 PSI). Elementy wykonawcze - wtryskiwacze i tłoczki w pompie wysokiego ciśnienia - są pasowane z dokładnością do 2-3 mikronów (tysięcznych części milimetra). Dla porównania, ludzki włos ma grubość około 70 mikronów. W tak precyzyjnym układzie paliwo jest jednocześnie czynnikiem roboczym i smarem.

Zanieczyszczenia Paliwa: Wrogowie Układu CR

Aby zrozumieć, dlaczego systemy filtracji są tak skomplikowane, musimy poznać naszych wrogów, czyli zanieczyszczenia paliwa.

Woda

Woda dostaje się do paliwa na każdym etapie: od rafinerii, przez transport, aż po zbiornik maszyny. Najczęściej powstaje w wyniku kondensacji - zmiany temperatur powodują skraplanie się pary wodnej na pustych ściankach zbiornika paliwa. Im mniej paliwa w baku, tym więcej miejsca na kondensację. Obecność wody powoduje korozję precyzyjnych elementów pompy i wtryskiwaczy.

Cząstki stałe

Cząstki stałe to piasek, kurz, rdza ze zbiorników magazynowych, a także metalowe opiłki powstające wewnątrz układu (np. ze zużytej pompy). Cząstki twardsze niż stal, jeśli dostaną się do precyzyjnych elementów, mogą prowadzić do ich szybkiego zużycia.

Parafina

W ujemnych temperaturach z oleju napędowego wytrącają się kryształki parafiny, które mogą zatykać filtry.

System Filtracji Paliwa w Minikoparkach

System filtracji jest absolutnie najważniejszym elementem całego układu paliwowego w nowoczesnych minikoparkach. Filtr, który byłby w stanie wyłapać wszystko (i wodę, i cząstki 2-mikronowe), zapchałby się w ciągu kilku minut pracy. Dlatego stosuje się wielostopniową filtrację.

Separator Wody

Jest on zawsze montowany jako pierwszy na linii ssącej, pomiędzy zbiornikiem paliwa a pompą wstępną.

Działanie separatora wody

Większość separatorów działa na zasadzie koalescencji. Paliwo przepływa przez specjalny wkład (medium koalescencyjne), który nie chłonie wody, ale sprawia, że mikroskopijne kropelki wody łączą się w większe i cięższe krople, które osadzają się na dnie odstojnika.

Obsługa i diagnostyka separatora wody

• Codzienna inspekcja: Przed uruchomieniem maszyny operator musi wizualnie sprawdzić przezroczysty odstojnik.
• Spuszczanie wody: Na zimnym silniku należy poluzować zawór drenażowy na dole odstojnika i spuszczać ciecz do naczynia, aż poleci czyste paliwo bez śladów wody.
• Czujnik Wody (WIF - Water In Fuel): Nowoczesne maszyny są wyposażone w czujnik WIF. Gdy poziom wody w odstojniku osiągnie stan alarmowy, na desce rozdzielczej zapali się kontrolka. Nigdy nie wolno ignorować tej kontrolki! Należy natychmiast zatrzymać maszynę i spuścić wodę. Jeśli odstojnik się zapełni, pompa paliwa zacznie zasysać mieszankę wody i paliwa. Ta mieszanka trafi do filtra wstępnego. Wkład filtra nie jest zaprojektowany do zatrzymywania tak dużej ilości wody - przepuści ją dalej. Woda trafi do pompy wysokiego ciśnienia, powodując jej korozję i brak smarowania, co rozpocznie proces "opiłkowania". Stamtąd już prosta droga do zniszczenia wtryskiwaczy, a koszt naprawy idzie w dziesiątki tysięcy.

Filtr Wstępny

Po tym, jak separator oddzielił wodę, paliwo trafia do filtra wstępnego.

Cel i działanie filtra wstępnego

Jest to filtr o średniej dokładności, zazwyczaj w zakresie 10 do 30 mikronów. Jego zadaniem nie jest ochrona wtryskiwaczy, ale ochrona elektrycznej pompy paliwa niskiego ciśnienia (pompki zasilającej). Ta pompa, często wirnikowa lub zębata, jest pierwszym precyzyjnym elementem w układzie. Jest ona niezwykle wrażliwa na większe zanieczyszczenia, takie jak rdza ze zbiornika, piasek czy wytrącająca się parafina. Filtr wstępny wyłapuje te "grubsze" cząstki, zanim zniszczą one pompę zasilającą. W nowoczesnych maszynach filtr wstępny jest bardzo często zintegrowany w jednej obudowie z separatorem wody.

Skutki zaniedbania filtra wstępnego

Zaniedbanie wymiany filtra wstępnego prowadzi do jego zapchania. Skutki są dwojakie:

1. Głodzenie pompy: Zapchany filtr stawia ogromny opór. Elektryczna pompa zasilająca, próbując zassać paliwo, pracuje pod ekstremalnym obciążeniem, co prowadzi do jej przegrzania i zatarcia.
2. Efekt domina: Uszkodzona, zacierająca się pompa zasilająca sama zaczyna generować metalowe opiłki. Te opiłki, jeśli nie zostaną zatrzymane przez filtr końcowy, trafiają prosto do pompy wysokiego ciśnienia (CR), niszcząc ją.

Filtr Końcowy

To jest "bohater" układu Common Rail.

Znaczenie dla systemu Common Rail

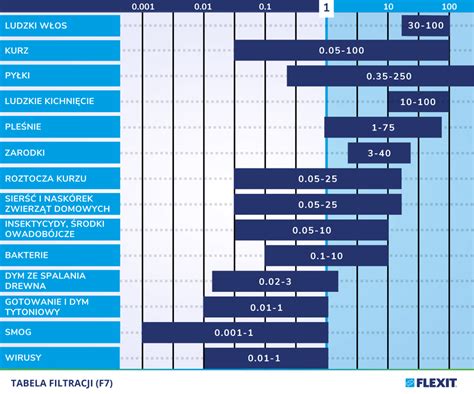

Dokładność filtrów końcowych dla systemów CR sięga od 2 do 5 mikronów. Jak małe to jest? Ludzki włos ma średnicę ok. 70 mikronów, a bakterie mają ok. 3-5 mikronów. Filtr ten musi wyłapać cząstki, które są absolutnie niewidoczne gołym okiem. Chroni on elementy pasowane z tolerancją 2-3 mikronów. We wtryskiwaczu iglica zaworu musi poruszać się tysiące razy na minutę, dlatego tak precyzyjna filtracja jest kluczowa.

Różnice między filtrami

Dwa filtry o tych samych wymiarach zewnętrznych mogą mieć drastycznie różną skuteczność:

• Tani Filtr vs. Medium Filtracyjne: Tanie filtry używają zwykłego papieru (celulozy). Wkłady premium używają wielowarstwowych mediów syntetycznych (melt-blown).
• Powierzchnia Filtracji: Aby filtr działał długo, musi mieć dużą pojemność na brud. Tani filtr ma mało medium, luźno zwiniętego. Filtry wysokiej jakości posiadają maksymalnie dużo precyzyjnie plisowanego materiału, co daje ogromną powierzchnię roboczą. Nie zapycha się on po 100 godzinach, ale wytrzymuje pełen interwał serwisowy.
• Zawór By-Pass (Obejście): Najgorszy scenariusz występuje, gdy tani filtr szybko się zapcha, a w nim otwiera się zawór by-pass, który puszcza całe paliwo bokiem, bez żadnej filtracji, prosto na pompę i wtryskiwacze.

Diagnostyka Pomp Paliwa: Objawy i Przyczyny Awarii

Diagnostyka pomp paliwowych to proces, który pozwala na dokładne zidentyfikowanie usterek i problemów w układzie paliwowym, co przekłada się na dłuższą żywotność maszyn. Dzięki zaawansowanym urządzeniom diagnostycznym możliwe jest szybkie wykrycie problemów wpływających na działanie pomp wtryskowych. Szybka diagnostyka pozwala na unikanie poważnych awarii i wysokich kosztów napraw. Wczesne wykrycie problemów umożliwia podjęcie odpowiednich działań serwisowych, zanim usterki pogorszą się i wpłyną na działanie całego układu paliwowego.

Najczęstsze objawy usterki pompy paliwa

Objawy, które wskazują na konieczność diagnostyki, obejmują:

• Trudności z uruchomieniem silnika (ewentualnie trudny rozruch).
• Nierówna praca silnika.
• Zwiększone zużycie paliwa.
• Spadek mocy silnika.
• Dymienie na czarno lub niebiesko.
• Nagłe gaśnięcie silnika lub gaśnięcie wkrótce po uruchomieniu z powodu braku paliwa, bądź gdy pedał gazu jest wciśnięty.
• Niski komfort jazdy: szarpanie podczas przyspieszania ze względu na zmniejszenie ilości przepływu paliwa; niewystarczająca moc spowodowana brakiem wzrostu ciśnienia paliwa; szarpanie silnika; nieprawidłowe dźwięki.

Przyczyny awarii pompy paliwa

Najczęstszą przyczyną awarii pompy paliwa jest zanieczyszczenie zbiornika, w którym znajduje się ciecz. Gromadzące się w nim brud i rdza mogą w znaczącym stopniu wpłynąć na wystąpienie usterki. Inną przyczyną potencjalnej awarii mogą okazać się niesprawne połączenia elektryczne, takie jak obluzowane połączenia, niedostateczne uziemienie lub zbyt niskie napięcie podawane do pompy w wyniku przegrzania styków. W niektórych przypadkach pompa paliwa może działać cały czas od momentu włączenia zapłonu, bijąc paliwo do pompy, a potem podczas pracy silnika je dostarcza, co jest normalnym zjawiskiem. Jednak urwany przewód zasilający pompkę lub uszkodzony przełącznik może doprowadzić do jej niedziałania.

Znaczenie prawidłowej diagnozy

Przed zainstalowaniem nowej pompy paliwa bardzo ważne jest dokonanie prawidłowej diagnozy, ponieważ prawdziwa przyczyna usterki może być inna, np. zatkanie filtra siatkowego, zanieczyszczenie filtra paliwa, uszkodzenie wskaźnika paliwa, a nawet bardzo niski poziom paliwa w zbiorniku.

Prawidłowa Konserwacja i Zapobieganie Awariom

Sama wymiana filtrów to nie wszystko. Najważniejsza jest prewencja, czyli niedopuszczenie do przedostania się zanieczyszczeń do układu.

Zalecenia dotyczące tankowania

• Tankuj z Czystego Źródła: Unikaj paliwa z beczek i "okazji".
• Tankuj do Pełna na Koniec Dnia: To najważniejsza zasada prewencyjna. Pozostawienie na noc maszyny z w połowie pustym bakiem to zaproszenie dla wody, która skropli się na zimnych ściankach zbiornika i spłynie na dno paliwa.

Wymiana filtrów

• Codziennie Spuszczaj Wodę z Separatora: To obowiązkowa czynność w ramach codziennej obsługi operatorskiej (DO).
• Zachowaj Absolutną Czystość Przy Wymianie Filtrów: To krytyczny moment. Przed odkręceniem filtra dokładnie oczyść całą jego obudowę i okolice sprężonym powietrzem i czyściwem. Nawet jedno ziarnko piasku, które wpadnie do układu podczas wymiany, może zniszczyć wtryskiwacz.

Czystość i odpowietrzanie

• Nigdy nie zalewaj nowego filtra paliwem "z bańki": Zalewanie puszki filtra przed montażem to częsty błąd. Wlewasz w ten sposób paliwo, które omija wkład filtrujący (paliwo niefiltrowane) prosto do "czystej" strony układu.
• Odpowietrzaj Układ Pompką Ręczną: Po wymianie filtrów użyj ręcznej pompki zasilającej (jeśli maszyna ją posiada), aby odpowietrzyć układ.

Często Zadawane Pytania (FAQ)

1. Jak często wymieniać filtry paliwa?

   Zawsze zgodnie z interwałem serwisowym podanym przez producenta maszyny - zazwyczaj jest to co 500 motogodzin.

2. Zapaliła mi się kontrolka "woda w paliwie". Mogę dokończyć pracę?

   Absolutnie nie. Należy natychmiast przerwać pracę, zgasić silnik i spuścić wodę z separatora.

3. Kupiłem tani filtr paliwa, ale wygląda identycznie. Czy jest gorszy?

   Tak. O jakości filtra nie decyduje wygląd obudowy, ale to, co jest w środku. Tanie filtry używają zwykłej celulozy o niskiej gramaturze i małej powierzchni, która nie filtruje cząstek poniżej 10-15 mikronów. Dla układu Common Rail taki filtr jest jak siatka na motyle - przepuszcza wszystko, co jest naprawdę groźne. Inwestycja w najlepsze dostępne filtry to najtańsze ubezpieczenie przed awarią pompy i wtryskiwaczy.

4. Maszyna straciła moc i "przerywa" pod obciążeniem. Co to może być?

   To klasyczny objaw zapchanego filtra paliwa (wstępnego lub końcowego). Filtr jest już tak zanieczyszczony, że nie jest w stanie dostarczyć pompie wystarczającej ilości paliwa do pracy pod obciążeniem.

5. Moja maszyna ma dwa filtry paliwa obok siebie. Który jest który?

   Wiele maszyn stosuje system dwustopniowy. Zazwyczaj pierwszy (patrząc od strony zbiornika) to filtr wstępny/separator (np. 10 mikronów), a drugi, bliżej silnika, to filtr końcowy (np. 2 mikrony).

Nie ma znaczenia, czy masz koparkę, ładowarkę czy koparko-ładowarkę - jeśli ma system Common Rail, jego życie zależy od czystości paliwa.
