W dzisiejszych czasach, na niewielkich budowach często pojawia się potrzeba dostarczenia niewielkiej ilości betonu, co czyni użycie tradycyjnych pomp do betonu nieopłacalnym. W odpowiedzi na to zapotrzebowanie, na rynku pojawiły się uniwersalne urządzenia znane jako pompogruszki lub pompomieszalniki, które łączą funkcje betonomieszarki i pompy do betonu. Są one idealnym rozwiązaniem zarówno dla budownictwa jednorodzinnego, jak i większych projektów.
Czym jest pompomieszalnik?
Pompomieszalnik to urządzenie umożliwiające przemieszczanie do 9 m3 betonu i podanie go pompą na wysokość nawet do 29 m. Stanowi on atrakcyjną alternatywę dla droższych pomp do betonu. Choć wydajność systemu pompującego jest mniejsza, cena jest znacznie bardziej atrakcyjna, a do betonowania wysyłana jest jedna betonomieszarka mniej, co generuje oszczędności.
Pompomieszalniki Imer Group Boomix
Firma Cargotech, specjalizująca się w dostarczaniu kompletnych urządzeń do produkcji i przemieszczania betonu, oferuje pompomieszalniki Imer Group pod handlową nazwą Boomix. Ich partner, włoski koncern Imer Group, a konkretnie przedsiębiorstwo Le Officio Riunite-Udine (ORU), założone w 1959 roku, jest wiodącym producentem w tej dziedzinie. W ofercie ORU znajdują się betonomieszarki, pompomieszalniki, betonomieszarki z podajnikami taśmowymi, pompy do betonu oraz kompletne węzły mobilne i stacjonarne.

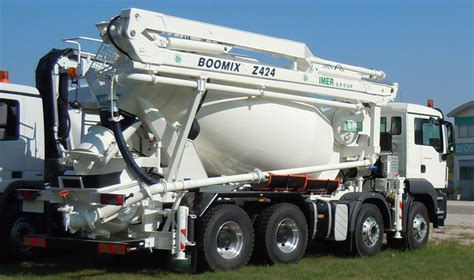

Modele i specyfikacja Boomix
Obecnie Cargotech oferuje trzy wersje urządzeń Boomix:
- Z422 (22 m wysięgu pionowego)
- Z424 (24 m wysięgu pionowego)
- M429 (ponad 29 m wysięgu pionowego)
Każdy pompomieszalnik może być wyposażony w mieszalnik o pojemności 7, 8 lub 9 m3, wykonany ze specjalnej stali trudnościeralnej 30MnB5. Wysięgniki są produkowane ze szwedzkiej stali Weldox 700. Elementy układu hydraulicznego pochodzą od światowych liderów, takich jak Hawe, Rexroth i Eaton. Urządzenia są wyposażone w wysokociśnieniową pompę wodną oraz akcesoria do mycia. Wydajność jednostki pompującej beton wynosi 60 m3/h. Pompa betonu posiada kosz zasypowy zamontowany na zawiasie, co umożliwia jego otwarcie dla wymiany tłoczysk. Pompomieszalnik można dodatkowo wyposażyć w hydrauliczne zamknięcie bębna betonomieszarki i oddzielny silnik spalinowy Deutz.
Gwarancja i serwis
Pompomieszalniki dostarczane przez Cargotech objęte są 24-miesięczną gwarancją z opcją przedłużenia nawet do 48 miesięcy, co świadczy o wysokiej jakości użytych komponentów i montażu. Firma prowadzi sprzedaż tych produktów w Polsce, zapewniając pełen serwis gwarancyjny i pogwarancyjny na terenie całego kraju, zarówno na miejscu awarii, jak i stacjonarny dla napraw głównych lub remontów. Cargotech świadczy również usługi doradztwa technicznego przy doborze urządzeń.

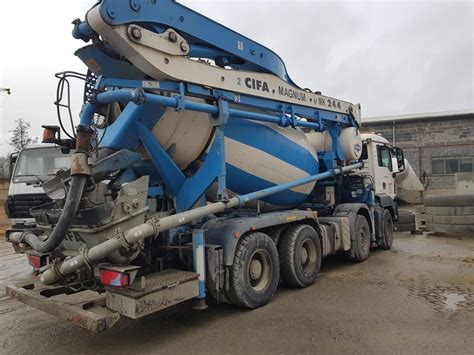

Pompogruszki Cifa
Firma Cifa S.p.A. była pionierem w produkcji pompogruszek, opracowując w 1973 roku zupełnie nowy produkt umożliwiający jednoczesne mieszanie, transport i pompowanie betonu. W 1987 roku maszyny te otrzymały nazwę własną „Magnum”. Po 45 latach Cifa sprzedała ponad 7 tysięcy tych maszyn.
Cifa stale rozwijała swoje technologie. Zaprojektowała i wprowadziła do sprzedaży technologię włókna węglowego w konstrukcji wysięgnika, nadając pompogruszkom nową jakość. Kolejnym milowym krokiem było zaprezentowanie innowacyjnej hybrydowej pompogruszki Energya typu plug-in, która stanowi odpowiedź na wyzwania związane ze zmianami klimatycznymi i ochroną środowiska.
Pompogruszka Cifa to harmonijna kombinacja wszystkich funkcji niezbędnych do dostarczania betonu o zróżnicowanej gęstości, transportu, mieszania i pompowania we wskazane miejsce na wymaganą odległość. Podwozie pod pompogruszkę musi spełniać odpowiednie parametry dotyczące ciężaru i ładowności dla danego typu mieszalnika i wysięgu. Mieszalnik, zespół pompujący i wysięg mogą być uruchamiane przy pomocy silnika pomocniczego Diesla lub odpowiedniej przystawki mocy od podwozia. Zespół pompujący składa się z pary tłoków poruszających się na przemian w sekwencji z wymiennym zaworem i koszem zasypowym, co zapewnia ciągły przepływ betonu. Wysięg, zbudowany z ramion ze stali o wysokiej odporności, jest podtrzymywany przez rurociąg, a jego ruch jest uzyskiwany dzięki specjalnym cylindrom hydraulicznym. Przed rozpoczęciem pracy wysięgu, konieczne jest rozstawienie podpór zabezpieczających maszynę przed przewróceniem. Sterowanie wysięgiem odbywa się za pomocą pilota radiowego lub przewodowego. Pozycja ramienia jest stabilizowana przez specjalne zawory, a różne sekcje mogą być poruszane jednocześnie, płynnie i bez szarpnięć. Pompogruszki Cifa są zaprojektowane do transportu i podawania betonu o maksymalnym ciężarze własnym 2400 kg/m³.

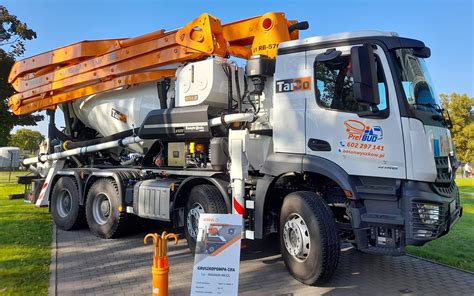

Cifa MK32L-GP808
Firma Tarbi proponuje unowocześnioną pompogruszkę Cifa MK32L-GP808. Urządzenie to wyposażone jest w czterosekcyjny, 32-metrowy wysięgnik z systemem składania „Z”. Nowy, wydajny zespół pompujący PB 808-S7 (obwód otwarty) zapewnia maksymalną wydajność rzędu 80 m3/h lub maksymalne ciśnienie tłoczenia 80 bar. Maksymalna moc tej jednostki została zwiększona o 25% (z 60 do 75 kW), co przekłada się na większą wydajność pompowania przy danym ciśnieniu. Nowo zaprojektowany zawór typu S7 charakteryzuje się zmniejszonym oporem przepływu betonu, mniejszym zużyciem i płynniejszą pracą. Nominalna pojemność bębna na beton wynosi 10 m3.
Dużą stabilność pompogruszce zapewniają dwuczłonowe teleskopowe podpory w części przedniej, z opatentowanym sekwencyjnym rozsuwaniem, oraz uchylne podpory z tyłu. Ciekawym rozwiązaniem jest oddzielny zbiornik oleju przykręcany do zbiornika wody, co ułatwia montaż i obsługę. Pompogruszka Cifa MK32L-GP808, choć miała swoją premierę na targach Bauma 2010, cieszy się dużą popularnością wśród polskich odbiorców.
Hybrydowe pompogruszki Cifa Energya
W Polsce wyłącznym autoryzowanym przedstawicielem włoskiej firmy Cifa S.p.A. jest TarCo Sp. z o.o. z siedzibą w Kotorzu Małym koło Opola. Firma TarCo ma również na stocku gotowe, skonfigurowane pompogruszki dostępne „od ręki”.
Zasada techniczno-operacyjna gamy Energya oparta jest na możliwości hybrydowego wykorzystania energii elektrycznej. Prowadzi to do znacznego zmniejszenia zużycia paliwa i negatywnego wpływu na środowisko w codziennej eksploatacji. Podczas załadunku w betoniarni i w fazie rozładunku na placu budowy, silnik wysokoprężny ciężarówki może być wyłączony, a w przypadku betonomieszarki i pompogruszki mieszalnik napędzany jest przez silnik elektryczny podłączony do akumulatora. Cifa ma w ofercie również hybrydową pompę do betonu natryskowego Energya CSSE.

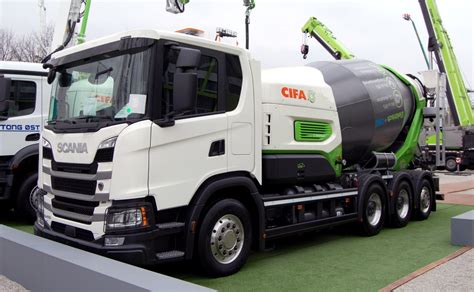

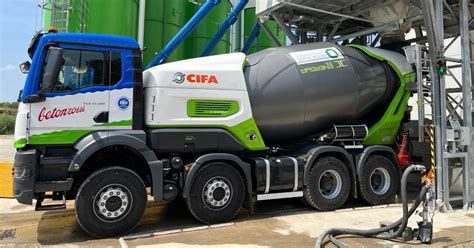

Cifa Energya E9
Betonomieszarka CIFA Energya E9 to pierwsza maszyna w historii z technologią hybrydową w sektorze transportu betonu, której premiera odbyła się na targach Bauma w 2013 roku. Wykorzystuje innowacyjny system napędu mieszalnika, łączący zalety technologii tradycyjnej i elektrycznej. W tradycyjnych betonomieszarkach ruch bębna jest generowany przez układ hydrauliczny, natomiast w betonomieszarkach z gamy Energya obrót mieszalnika zapewnia elektryczny silnik indukcyjny, który pobiera energię z akumulatora litowo-jonowego. System ten pozwala na pełne zarządzanie energią w każdych warunkach pracy, a wybór i konfiguracja komponentów maksymalizują ogólną wydajność. Konwencjonalny układ hydrauliczny został zastąpiony przez przekładnię elektryczną o wysokiej wydajności. System pozwala na obracanie bębna przy wyłączonym silniku Diesla, bez emisji spalin i przy bardzo niskim poziomie hałasu w obszarze roboczym podczas fazy ładowania i rozładowania. Betonomieszarka Energya E9 może być montowana na 4-osiowych podwoziach samochodów ciężarowych. Mieszalnik ma pojemność geometryczną 15,9 m3 i nominalną 9 m3, a zbiornik na wodę ma pojemność 300 l.
Cifa Energya MK28E
CIFA Energya MK28E to pierwsza na świecie hybrydowa pompogruszka samochodowa typu plug-in, montowana na podwoziach samochodów ciężarowych. Jest to zrównoważone i innowacyjne rozwiązanie, które spełnia wszystkie wymagania użytkowników, działa już na wielu budowach w Europie. Pomaga obniżyć koszty, oszczędza paliwo i jest sprzymierzeńcem na miejskich placach budowy, gdzie zanieczyszczenie akustyczne stanowi problem. Zastosowanie pojazdu w trybie elektrycznym minimalizuje emisję hałasu.
W modelu Energya MK28E zachowano wiele cech wspólnych z hybrydową betonomieszarką Energya E9, co widać w stylu linii i kolorów. System sterowania pozwala na pełne zarządzanie energią, a wybór i konfiguracja komponentów maksymalizują ogólną wydajność. Konwencjonalny układ hydrauliczny został zastąpiony przez przekładnię elektryczną o wysokiej wydajności. Energya MK28E może być montowana na 4-osiowych podwoziach samochodów ciężarowych. Maksymalny zasięg pionowy 4-sekcyjnego wysięgnika z systemem składania „Z” to 27,15 m, zasięg poziomy 23,27 m, średnica przewodów 100 mm, a kąt obrotu wynosi -240°/+240°. Sekcje 3 i 4 zostały wykonane z lekkiego i wytrzymałego materiału kompozytowego CIFA Carbotech. Moduł pompujący PB607EPC ma maksymalny wydatek teoretyczny 61 m3/h i wytwarza maksymalne ciśnienie 71 bar. Bęben betonomieszarki RH 80, wykonany z odpornej na ścieranie stali klasy 450 o grubości ścianek 3 mm, ma pojemność nominalną 7 m3 i geometryczną 12,8 m3.
Hybryda plug-in CIFA Energya MK28E ma elektryczny silnik indukcyjny przeznaczony do obsługi układu podawania betonu z mieszalnika. Jest on zasilany przewodem z sieci energetycznej 380 V albo z wbudowanych akumulatorów litowo-jonowych. Akumulatory są ładowane przez generator napędzany przez PTO, z dodatkowym udziałem energii z systemu KERS (system odzyskiwania energii kinetycznej). Do sterowania pracą maszyny służy proporcjonalny pilot radiowy (dodatkowy przewód 20 m) Hetronic.

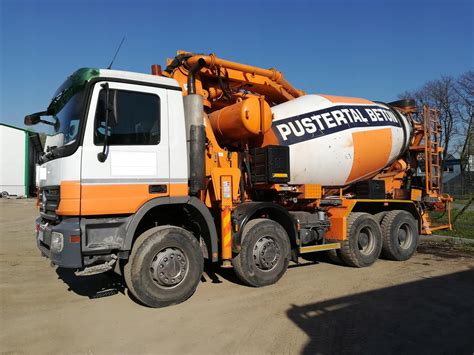

Pompogruszki Putzmeister
W niektórych krajach europejskich, gdzie dopuszczalna masa całkowita pojazdów 4-osiowych może przekraczać 32 t, możliwe jest oferowanie pompogruszek do betonu z pompami o większej wydajności, dłuższymi wysięgnikami i mieszarkami betonu o większej pojemności. Firma Putzmeister, wychodząc naprzeciw tym potrzebom, proponuje następujące pompogruszki do betonu:
- Pumi 28.89 S z 4-ramiennym wysięgnikiem o zasięgu pionowym 28 m i rurociągiem do betonu o średnicy 125 mm.
- Pumi 31.89 S z 4-ramiennym wysięgnikiem o zasięgu pionowym 31 m i rurociągiem do betonu o średnicy 100 m.
Obie maszyny wyposażone są w tłokowe pompy do betonu usytuowane wzdłuż osi podłużnej pojazdu. Podstawowe parametry tej pompy to: wydajność maks. 80 m3/h i maks. ciśnienie betonu 80 bar. Mieszarki zamontowane na tych pompach to „gruszki” Liebherr’a o pojemności 9 m3.
