Koparko-ładowarki JCB: szczegółowa analiza modeli 3CX i 4CX

Brytyjskie przedsiębiorstwo JCB jest najbardziej znane z koparko-ładowarek, a sprzęt tej marki cieszy się bardzo dużą popularnością i uznaniem klientów. To właśnie JCB stworzyło w 1953 roku pierwszy prototyp takiej maszyny i jest obecnie największym producentem koparko-ładowarek na świecie. Niemal połowa wszystkich sprzedawanych maszyn tego typu to właśnie sprzęt marki JCB. Koparko-ładowarki JCB dostępne w serwisach ogłoszeniowych to przede wszystkim modele głównej, produkowanej do dziś serii CX. Pochodzą one z kilku generacji sprzętu i są w różnym wieku, oferując zróżnicowane parametry i wielkość.

JCB 3CX: ikona wszechstronności i ewolucja

JCB 3CX to ikoniczna koparko-ładowarka, znana na całym świecie ze swojej niezawodności, wydajności i wszechstronności. Od momentu wprowadzenia na rynek, model ten był stale ulepszany i modernizowany, aby sprostać rosnącym wymaganiom rynku budowlanego. Wybór koparko-ładowarki JCB 3CX to decyzja, która przynosi wiele korzyści, przede wszystkim dzięki jej wysokiej wydajności i uniwersalności.

Zastosowanie JCB 3CX

Koparko-ładowarka JCB 3CX znajduje szerokie zastosowanie w różnych gałęziach przemysłu, głównie budowlanym. Jest niezastąpiona podczas prac ziemnych, takich jak wykopy pod fundamenty, niwelacje terenu i budowa dróg. Może być wykorzystywana do załadunku i rozładunku materiałów budowlanych, a także do transportu na krótkich dystansach.

Charakterystyka techniczna JCB 3CX

Model JCB 3CX jest ceniony za swoją uniwersalność i zdolność do pracy w trudnych warunkach. Jej konstrukcja oraz zastosowane technologie zapewniają wysoką wydajność i komfort operatora, a także obniżone koszty eksploatacji.

Silnik i zużycie paliwa

Koparko-ładowarka JCB 3CX posiada silnik wysokoprężny Perkins 1004-40T z 4 cylindrami o pojemności 4 litrów, osiągający moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm, nawet przy niskich obrotach. W najnowszych modelach tego agregatu system spalania paliwa stał się znacznie bardziej wydajny, co pozwala zrezygnować z filtra sadzy układu wydechowego i zmniejsza zużycie paliwa.

• Model JCB 3CX jest wyposażony w silnik, który charakteryzuje się o 16% mniejszym zużyciem paliwa w porównaniu do poprzednich wersji.
• Blokada momentu obrotowego (TorqueLock) pozwala na osiągnięcie nawet 25% oszczędności paliwa podczas jazdy po drodze.
• Silnik jest wyposażony w filtr wody, a filtr oleju posiada zawór przeciwprądowy, co sprawia, że olej dłużej pozostaje czysty.
• Filtr powietrza posiada system automatycznego czyszczenia.
• System podgrzewania o mocy 240 W umożliwia szybki start nawet w bardzo niskich temperaturach.

Układ hydrauliczny i napędowy

Wydajny układ hydrauliczny pozwala na pracę z ogromną gamą osprzętów, co przekłada się na jej uniwersalność. Maksymalny przepływ w układzie koparkowym wynosi 165 l/min.

Specyfikacja koparko-ładowarki JCB 3CX w kwestii silnika to kluczowy parametr, który wpływa na jej wydajność. Dane techniczne koparko-ładowarki JCB 3CX wskazują, że JCB 3CX może być wyposażona w różne modele silników, w zależności od roku produkcji i konfiguracji. Układ kierowniczy jest w pełni zhydraulizowany. Po zatrzymaniu silnika aktywowany jest awaryjny układ kierowniczy. Istnieją 2 tryby: skręt dwóch kół - do jazdy po drogach i skręt czterech kół - do manewrowania podczas transportu ładunków i pracy w ograniczonych warunkach.

Wymiary i waga

Wymiary i wagę maszyny, jaką jest JCB 3CX, to istotne dane, które należy wziąć pod uwagę przy planowaniu transportu i użytkowania. Dane techniczne zawierają informacje o długości, szerokości i wysokości maszyny, a także o jej wadze własnej. Te wymiary i waga wpływają na jej mobilność i zdolność do manewrowania w ograniczonych przestrzeniach.

• Długość konstrukcyjna: 5620 mm
• Całkowita szerokość: 2360 mm
• Wysokość kabiny: 2780 mm
• Całkowita wysokość: 3610 mm
• Minimalny prześwit pod podporą: 370 mm
• Minimalny prześwit pod łyżką: 500 mm
• Masa robocza: 7370 kg

Wydajność jako ładowarka i koparka

Wydajność koparko-ładowarki JCB 3CX jako ładowarki i koparki to kluczowy aspekt, który decyduje o jej efektywności w pracy. Specyfikacja koparko-ładowarki JCB 3CX podaje maksymalny zasięg i głębokość kopania, co pozwala ocenić jej zdolność do wykonywania różnorodnych prac ziemnych.

Łyżka i ramię ładowarki

• Wielofunkcyjna łyżka typu 6w1 o pojemności 1 m³ i szerokości 2,35 m.
• Maksymalna wysokość załadunku ramienia ładowarki: 3,2 m.
• Wysokość wyładunku: 2,72 m.
• Zasięg na pełnej wysokości: 1,37 m.
• Udźwig na pełnej wysokości: 3169 kg (teoretyczny według producenta to 3100 kg).
• Siła skrawania łyżki: ponad 6,5 tony (6531 kg).
• Siła zrywania w ramionach łyżki: 4732 kg.

Wśród użytkowników często pojawia się dyskusja na temat rzeczywistego udźwigu przedniej łyżki, zwłaszcza przy wykorzystaniu wideł. Niektórzy operatorzy zgłaszają bezproblemowe podnoszenie dwóch płyt drogowych o wadze około 1500-1600 kg każda na widłach, co przekracza teoretyczny udźwig maszyny.

Ramię koparki

• Maksymalna głębokość kopania: niemal 6 metrów, dokładnie 5,97 m.
• Zasięg na poziomie gruntu od osi obrotu ramienia: 6,52 m.
• Zasięg w bok od osi maszyny: 7,09 m.
• Maksymalna wysokość załadunku: 4,72 m.
• Udźwig z wysuwanym ramieniem: 719 kg.
• Udźwig bez wysuwu: 1451 kg.
• Siła skrawania łyżki koparki: 6228 kg.
• Maksymalna pojemność łyżki do kopania: 0,3 m³.
• Szerokość łyżki do kopania: 60 cm.

Wysięgnik i tylna rączka łyżki mają tę samą długość, co pozwala pracownikowi kopać w pobliżu maszyny, oszczędzając paliwo.

Kabina operatora i ergonomia

Kabina operatora w JCB 3CX została zaprojektowana z myślą o zapewnieniu maksymalnego komfortu pracy. Dane techniczne wskazują na ergonomiczne rozmieszczenie elementów sterujących i czytelne wskaźniki.

• Doskonała widoczność dzięki kompaktowej budowie silnika i niewielkiej masce.
• Drzwi otwierają się z obu stron.
• Wielowarstwowe, wytrzymałe szkło.
• Tylna szyba kabiny może być otwarta, przesuwając ją pod dach.
• Ogrzewanie i odmrażanie przedniej szyby oraz lusterek.
• Dobra izolacja akustyczna i antywibracyjna - poziom hałasu wewnątrz nie przekracza 73 dB (w maszynach spełniających normy emisji Stage V - do 79 dB).
• Wbudowane systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami, a nawet klimatyzowany schowek na jedzenie.
• Fotel z pneumatyczną amortyzacją oraz zagłówkiem, montowany na zawieszeniu pneumatycznym.
• Ergonomiczne joysticki montowane w siedzeniu, obracające się wraz z fotelem.
• System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.
• Jasna, przejrzysta i czytelna deska rozdzielcza.
• Fotel z czujnikiem obciążeniowym zintegrowanym z pasem bezpieczeństwa.

Systemy wspomagające i bezpieczeństwo

Systemy wspomagające i ergonomia w JCB 3CX mają na celu zwiększenie wydajności i bezpieczeństwa pracy. Specyfikacja koparko-ładowarki JCB 3CX może zawierać informacje o systemach takich jak wspomaganie kierownicy, hamulce hydrauliczne i blokada mechanizmów różnicowych.

• System SmoothRide JCB (SRS): Minimalizuje przechyły w czasie jazdy i zapobiega wysypywaniu się ładunku z łyżki, aktywując się automatycznie po osiągnięciu zaprogramowanej prędkości.
• Wspomaganie hamulców i system Powerslide: Umożliwiają szybką i bezpieczną zmianę położenia koparki.
• System LSD (dyferencjał o ograniczonym poślizgu): Ogranicza poślizg kół, zapobiegając nadmiernemu zużyciu opon i zwiększając przyczepność w trudnych warunkach.
• System ostrzegania o pozycji stabilizatora podczas ruchu.
• Duże antypoślizgowe stopnie i poręcze.
• Skrzynka narzędziowa.
• Opony zabezpieczone przed przebiciem płynem.
• Układ czterech lamp ostrzegawczych w rogach kabiny.
• Specjalnie zaprojektowane szyby boczne w drzwiach, które nie zasłaniają widoczności.

Zasilanie elektryczne i serwisowanie

Nominalne napięcie w sieci pokładowej wynosi 12 V. Koparka jest wyposażona w instalację elektryczną, specjalne złącza i tablicę z bezpiecznikami topikowymi. Zainstalowano również akumulator o pojemności 115 A/godz., generator prądu przemiennego o mocy 75 A, 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory oraz 2 tylne światła.

Łatwy serwis - system CANBUS informuje o niezbędnych przeglądach. Maszyny są projektowane w taki sposób, aby ograniczyć liczbę punktów wymagających serwisowania, a monitor w kabinie informuje operatora o wszelkich procesach zachodzących w koparce. Codzienna kontrola, konserwacja lub naprawa nie będą sprawiać trudności, ponieważ konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich węzłów i agregatów.

• Wśród przyrządów kontrolno-pomiarowych znajdują się: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin, zegar.
• Obecny jest audiowizualny system sygnalizacji poziomu i ciśnienia oleju w silniku, stanu skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.
• System LiveLink: monitorowanie maszyn (standardowe wyposażenie w nowych maszynach).

Główne modyfikacje koparko-ładowarki JCB 3CX

Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX, a różnica między nimi polega na konfiguracji i możliwości montażu osprzętu:

• 3CX: Standardowy model ze stałą ramieniem.
• 3CX Sitemaster: Wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania do 5,5 m. Rozni sie od zwyklego 3cx-a tym, ze ma z przodu mniejsze kola i troche tam w srodku bajerami.
• 3CX Contractor: Najmocniejsza wersja. Posiada wzmocniony do 100 KM silnik, koła 20" z przodu (inne 3CX mają 18"), seryjny PowerShift (w zwykłych 3CX można było sobie opcjonalnie zamówić), czarny dach i błotniki. Posiada teleskopowy uchwyt.
• 3CX Super: Zainstalowano większe koła na przedniej osi i dodano funkcję sterowania skrętem tylnych kół, co znacznie poprawia manewrowość agregatu. Podczas skręcania przednich kół tylne skręcają w przeciwną stronę.
• Pothole Master: Wyposażony w frezarkę typu planującego i łyżkę ze szczotką. Ta modyfikacja służy do naprawy i konserwacji odcinków dróg.

Technologie JCB w modelach CX

JCB to marka odpowiedzialna za wprowadzenie do projektu koparko-ładowarek wielu przydatnych innowacji. Dziś koparko-ładowarki JCB mogą być monitorowane przy pomocy systemu LiveLink, który stanowi wyposażenie standardowe w nowych maszynach.

• EcoDig: Pierwsze przemysłowe rozwiązanie oparte na wielotłoczkowej pompie hydraulicznej, dzięki czemu podczas pracy obroty silnika są utrzymane na niskim poziomie bez negatywnego wpływu na wydajność. Zwiększa wydajność agregatu i zmniejsza zużycie paliwa podczas kopania o 15%.
• EcoRoad: Specjalny tryb, w którym blokada zmiennika momentu obniża zużycie paliwa o 25% podczas jazdy po drodze, a układ amortyzacji łyżki podczas przejazdu pozwala na utrzymanie ładunku mimo dużej prędkości.
• EcoLoad: Zwiększa produktywność i wydajność dzięki odłączeniu napędu hydraulicznego i napędowego, i przekierowaniu mocy do układu sterowania.
• PowerShift: Automatyczna skrzynia biegów, obniżająca zużycie paliwa nawet o 25% i czas przejazdu po drogach do 10%.
• Funkcja „Return to Dig” (RTD): Pozwala na automatyczne ustawianie łyżki w pozycji kopania, co redukuje poświęcony czas i wysiłek operatora podczas pracy.
• JCB Automate: Nowy pakiet zautomatyzowanych systemów zaprojektowany w celu poprawy użyteczności i wydajności paliwowej maszyny.
  • Auto Drive: Utrzymuje prędkość/obroty silnika podczas przejazdu z miejsca na miejsce. Funkcja zostaje automatycznie wyłączona po naciśnięciu pedała hamulca.
  • Auto Smoothride System (SRS): Aktywuje i deaktywuje się automatycznie, gdy maszyna osiągnie zaprogramowaną wcześniej prędkość i służy do utrzymywania ładunku w łyżce podczas przejazdu.

Dostępne osprzęty

Do koparko-ładowarki JCB 3CX dostępnych jest również wiele szybko wymienialnych osprzętów: łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy, frezy itp. Uniwersalna łyżka szczękowa „6 w 1” kopie, ładuje, przesuwa, chwyta, wyrównuje grunt i zasypuje rowy. Za pomocą tylnej łyżki w ciągu 8 godzin pracy operator koparki może wykopać około 100 m³ gruntu.

• Dyferencjał o ograniczonym poślizgu (LSD): Zwiększa przyczepność i kontrolę pojazdu w trudnych warunkach terenowych poprzez dostosowanie momentu obrotowego.
• Szybkozłącze mechaniczne: Umożliwia bardzo szybkie i bezpieczne przyłączanie różnych osprzętów i narzędzi.
• Wzmocniona łyżka koparkowa o szerokości 600 mm: Najbardziej sprawdzony i uniwersalny wybór do kopania.
• Elektrohydrauliczne joysticki: Pozwalają operatorom precyzyjnie sterować maszynami.

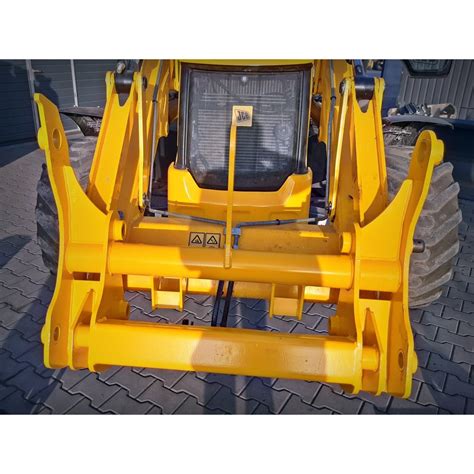

• Szybkozłącze ładowarkowe hydrauliczne z widłami: Do transportu i podnoszenia materiałów bez konieczności opuszczania kabiny operatora.

JCB 4CX: Więcej mocy, większe możliwości

Pod symbolem JCB 4CX kryje się jeden z najpopularniejszych modeli koparki na świecie. Sprzęt ten zapewnia mobilność i uniwersalność. Podczas gdy JCB 3CX jest ikoną wszechstronności, model 4CX od zawsze był pozycjonowany jako jego potężniejszy, bardziej wydajny i "poważniejszy" brat. Zaprojektowany z myślą o najcięższych zadaniach i pracy w trudnym terenie, JCB 4CX od lat jest flagowym modelem w gamie koparko-ładowarek brytyjskiego producenta.

Różnice między JCB 3CX a 4CX

Najważniejszą i natychmiast rozpoznawalną cechą modelu 4CX są cztery równe, duże koła. Model JCB 3CX jest bardziej kompaktowy i zwrotny, podczas gdy 4CX oferuje większy udźwig i moc. Wybór między tymi modelami zależy od specyficznych potrzeb użytkownika oraz warunków pracy.

Silnik i oszczędności w JCB 4CX

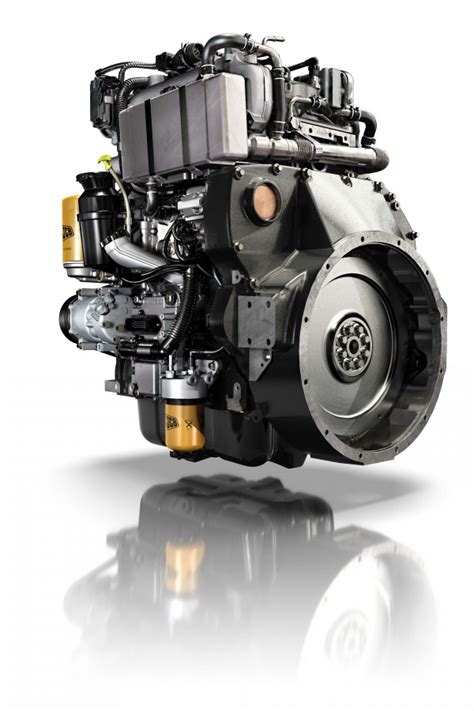

W tym modelu koparko-ładowarki zastosowano silnik JCB EcoMAX, nie wymagający systemu oczyszczania gazów spalinowych, a także wysokiej klasy olejów odpornych na wysoką temperaturę. Nie jest konieczne także używanie AdBlue, co znacznie obniża koszty eksploatacji.

• Silnik EcoMAX osiąga wysokie parametry mocy 81 kW (109 KM) i momentu obrotowego już od 1200 obr./min., co zużywa mniej paliwa do współpracy układu hydraulicznego i napędowego.
• Sześciobiegowa skrzynia w połączeniu z systemem Torquelock montowane standardowo w modelach Powershift obniżają zużycie paliwa nawet o 25% i czas przejazdu po drogach do 10%.

Komfort i bezpieczeństwo w JCB 4CX

Komfort operatorowi zapewnia niski poziom hałasu w czasie pracy. Na wyposażeniu koparki jest podgrzewana szyba, podgrzewane lusterka oraz system automatycznego ogrzewania, pracujący niezależnie od silnika głównego.

• Kabina posiada klimatyzację, a nawet klimatyzowany schowek na jedzenie i jest bardzo funkcjonalnie skonstruowana.
• System SmoothRide JCB minimalizuje przechyły w czasie jazdy.
• Wspomaganie hamulców oraz system Powerslide umożliwiają szybko i bezpiecznie zmienić położenie koparki.
• System LSD ograniczający poślizg kół zapobiega nadmiernemu zużyciu opon.
• Jasna, przejrzysta i czytelna deska rozdzielcza oraz ergonomiczne, montowane w siedzeniu elementy sterujące ułatwiają pracę operatora.
• Bezpieczeństwo pracy zapewniają takie elementy jak: system ostrzegania o pozycji stabilizatora podczas ruchu, duże antypoślizgowe stopnie, skrzynka narzędziowa, opony zabezpieczone przed przebiciem płynem.

Cztery równe koła i "psi chód"

Najważniejszą i natychmiast rozpoznawalną cechą modelu 4CX są cztery równe, duże koła. "Psi chód" (Crab steer): Obie osie skręcają w tym samym kierunku, co pozwala na precyzyjne manewrowanie maszyną na boki. Daje to ogromną przewagę w ciasnych miejscach, umożliwiając pracę równolegle do ściany wykopu czy precyzyjne pozycjonowanie maszyny.

Ewolucja modelu 4CX

Nowe wcielenie maszyny z czterema kierowanymi kołami i dużym prześwitem jest produkowane od 2018 roku i zapewnia jeszcze wyższy komfort, bezpieczeństwo i wydajność pracy. Mimo dużych możliwości i dość sporych wymiarów, sprzęt cechuje się konstrukcją, która daje nie tylko wysoką widoczność, lecz także zwrotność.

Najnowsza generacja zapewnia oszczędność paliwa do 16% przy niższej emisji zanieczyszczeń i obniżonym poziomie hałasu, a także wiodącą efektywność i największą kabinę w swojej klasie. Udoskonalona funkcja JCB Powerslide sprawia z kolei, że maszyna jest jeszcze zwrotniejsza.

Inne modele koparko-ładowarek JCB

Bardziej kompaktowe koparko-ładowarki JCB to używane modele 2CX, obecnie zastąpione przez sprzęt 3CX Compact. Nowy model 3CX Compact ma zapewnić znacznie większą wydajność niż maszyny 2CX przy niewiele większych rozmiarach. Jest ciągle o 35% mniejszy od standardowych koparko-ładowarek i ma promień skrętu poniżej 6 metrów.

Jeszcze rzadziej spotykane są najmniejsze koparko-ładowarki JCB, czyli modele 1CX o udźwigu najczęściej nieco ponad 600 kg. Bardzo kompaktowe maszyny tego typu sprawdzają się w wyjątkowo ciasnych miejscach. Obecnie produkowana generacja występuje w dwóch wariantach: kołowym oraz gąsienicowym (1CXT).

Zakup i wynajem maszyn JCB

Decydując się na zakup koparko-ładowarki JCB 3CX, można rozważyć opcje zakupu maszyny nowej lub używanej. Ważne jest, aby przed zakupem sprawdzić dane techniczne koparko-ładowarki JCB 3CX i historię serwisową maszyny. Transport JCB 3CX wymaga specjalistycznej lawety ze względu na masę i wymiary maszyny.

Opcje zakupu koparko-ładowarki JCB 3CX są zróżnicowane - maszynę można nabyć bezpośrednio od producenta, u dealera lub z rynku wtórnego, a także skorzystać z różnych form finansowania, takich jak leasing czy kredyt. Przed podjęciem decyzji warto porównać oferty różnych dostawców i dokładnie przeanalizować specyfikację maszyny, aby dobrać ją do indywidualnych potrzeb. Alternatywnie, wynajem JCB 3CX jest atrakcyjnym rozwiązaniem, szczególnie przy krótkoterminowych projektach, ponieważ pozwala uniknąć wysokich kosztów zakupu i utrzymania, a firmy wynajmujące często oferują pełen serwis i naprawy.

Porównanie kosztów zakupu i wynajmu JCB 3CX wymaga uwzględnienia wielu czynników. Koszty zakupu obejmują cenę maszyny, koszty finansowania, ubezpieczenia, serwisu i napraw. Koszty wynajmu obejmują opłatę za wynajem, która zależy od czasu trwania wynajmu i specyfikacji maszyny. Należy uwzględnić koszty eksploatacji, takie jak paliwo i płyn hydrauliczny, aby dokonać właściwego wyboru.

Warto pamiętać, że niezależnie od tego, czy zdecydujesz się na nową, czy używaną koparko-ładowarkę JCB 3CX, kluczowe znaczenie ma dostęp do części zamiennych i serwisu. W ofercie firmy Glimat dostępne są wysokiej jakości zamienniki ITR oraz części marki GTRAX, które sprawdzają się w wymagających warunkach pracy.
