Potencjometr to użyteczny element elektroniczny, dzięki któremu możemy w łatwy sposób zmieniać parametry układu. Jest niczym innym jak regulowanym rezystorem, którego rezystancję można zmieniać płynnie, od zera do wartości maksymalnej, nadrukowanej na obudowie. Potencjometry są powszechnie stosowane jako dzielniki napięcia, co oznacza, że mogą obniżać napięcie do pożądanej wartości. To właśnie dzięki nim możemy regulować głośność w sprzęcie audio czy dostosowywać jasność ekranów.

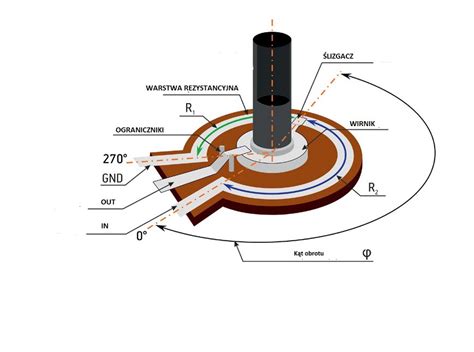

Schemat budowy potencjometru obrotowego

Potencjometr - co to jest i jak działa?

Potencjometr to niezwykle przydatny element w świecie elektroniki, który pełni rolę regulowanego rezystora. Może zmieniać rezystancję w szerokim zakresie, co pozwala na precyzyjne dostosowanie parametrów w różnych układach elektronicznych. Zwykły rezystor ma dwa wyprowadzenia, a zwykły potencjometr - trzy. Między skrajnymi wyprowadzeniami jest włączona ścieżka mająca stałą oporność. Natomiast trzecie wyprowadzenie, które do tego rezystora dotyka, nosi nazwę suwaka lub ślizgacza. Zapewnia kontakt elektryczny z jednym z wybranych punktów na ścieżce oporowej.

Budowa potencjometru

Potencjometr składa się z warstwy rezystancyjnej oraz ruchomego styku (ślizgacza), który przesuwa się po niej, regulując wartość oporu. Dodatkowo zawiera mechanizm sterujący, umożliwiający zmianę położenia środkowego styku. W większości potencjometrów element oporowy ma kształt łuku, a styk ślizga się po nim podczas obrotu, zapewniając kontakt elektryczny. W wersjach panelowych suwak pełni rolę środkowego zacisku spośród trzech wyprowadzeń. Korpus potencjometru zapewnia stabilność całej konstrukcji i chroni wewnętrzne elementy przed uszkodzeniami mechanicznymi.

Zasada działania potencjometru

W potencjometrze obrotowym ślizgacz obraca się, przyczepiony do łożyskowanej osi. Zakres obrotu ślizgacza jest zawężony wbudowanymi ogranicznikami, które utrzymują ślizgacz na powierzchni ścieżki. Ślizgacz dzieli ścieżkę na dwa szeregowo połączone rezystory, R1 i R2. Między jednym skrajnym wyprowadzeniem a środkowym (do którego podłączony jest ślizgacz) mamy rezystor R1, a między drugim skrajnym i środkowym jest rezystor R2. Zatem, patrząc na prądowe Prawo Kirchhoffa, między skrajnymi odczepami potencjometru jest suma rezystancji obu tych rezystorów R1 + R2.

Jest to model ułatwiający zrozumienie zasady działania tego elementu. W rzeczywistości nie ma tam żadnych rezystorów, jest tylko ścieżka oporowa. Im dłuższy odcinek ścieżki oporowej między skrajnym wyprowadzeniem a ślizgaczem, tym większą ma rezystancję. Jednocześnie maleje rezystancja drugiego rezystora, ale suma obu ich wartości jest cały czas taka sama.

Przesuwanie ślizgacza zmienia długość ścieżki oporowej po jednej stronie, zwiększając rezystancję R1 i jednocześnie zmniejszając R2 (lub odwrotnie). W skrajnych położeniach ślizgacz styka się bezpośrednio z jednym z zacisków, powodując spadek rezystancji do zera. Dzięki temu potencjometr pozwala płynnie regulować napięcie lub opór w obwodzie.

Potencjometry nie są używane do bezpośredniego sterowania dużą mocą, ponieważ mogłoby to prowadzić do ich uszkodzenia. Dlatego też ich zastosowanie ogranicza się głównie do regulacji sygnałów o niskiej mocy.

Jak podłączyć potencjometr?

Potencjometr ma trzy nóżki, z których każda pełni istotną rolę w obwodzie. Pierwsza i trzecia nóżka to odczepy prowadzące do ścieżki oporowej, natomiast środkowa nóżka jest połączona ze ślizgaczem. Aby prawidłowo podłączyć potencjometr, należy:

  • Zidentyfikować nóżki: Zewnętrzne nóżki podłączamy do źródła napięcia i masy.
  • Podłączyć środkową nóżkę: Jest ona używana jako wyjście, które dostarcza regulowane napięcie.

Warto pamiętać o kilku zasadach, aby uniknąć typowych błędów przy podłączaniu potencjometru. Przede wszystkim upewnij się, że przewody są dobrze przymocowane do odpowiednich nóżek, aby zapobiec niepożądanemu rozwarciu obwodu. Dodatkowo, jeśli ślizgacz chwilowo nie kontaktuje, można połączyć wolne skrajne wyprowadzenie ze środkowym. Jeżeli użyjemy tylko dwóch nóżek tego podzespołu - środkowej i skrajnej - uzyskamy zwykły rezystor, którego wartość możemy płynnie zmieniać.

Jeżeli ślizgacz utraci kontakt ze ścieżką oporową, chociażby na chwilę, wówczas taki rezystor będzie stanowił przerwę, czyli rozwarcie w obwodzie. Może tak się zdarzyć, kiedy potencjometr jest już zużyty lub jego ścieżka oporowa jest silnie zabrudzona, na przykład smarem. Aby do tego nie dochodziło, wystarczy zewrzeć nieużywane wyprowadzenie ze środkowym. Ta sama uwaga dotyczy potencjometru w roli dzielnika.

Istnieje kilka możliwości użycia potencjometru obrotowego. Najczęściej używamy tego elementu w roli regulatora napięcia. Wejściowe napięcie Uwej jest przyłożone do skrajnych zacisków potencjometru. Powoduje ono przepływ prądu przez połączone szeregowo rezystory R1 i R2, czyli przez całą ścieżkę oporową. To wywołuje spadek napięcia na obu tych rezystorach. Wzór na napięcie wyjściowe (uzyskane między środkowym a skrajnym wyprowadzeniem) obowiązuje, kiedy wyjście potencjometru nie jest w ogóle obciążone bądź gdy rezystancja tego obciążenia jest daleko większa od R1 i R2. Tej konfiguracji używamy, kiedy chcemy uzyskać płynną regulację napięcia. Na przykład, w układach audio do regulacji głośności albo w sterownikach PLC do zadawania wartości wejściowych.

Jak działa potencjometr - odkryj tajemnice działania potencjometrów!

Rodzaje potencjometrów

Potencjometry można podzielić na kilka rodzajów, w zależności od ich konstrukcji i zastosowania. Najbardziej popularne są potencjometry obrotowe, które często spotykamy w sprzęcie audio do regulacji głośności. Ich działanie opiera się na obrocie osi, co zmienia rezystancję i pozwala na precyzyjne dostosowanie parametrów dźwięku.

Potencjometry liniowe i logarytmiczne

Występują także potencjometry liniowe i logarytmiczne. Potencjometry liniowe charakteryzują się równomiernym wzrostem rezystancji w miarę przesuwania suwaka lub obracania osi, co czyni je idealnymi do zastosowań wymagających precyzyjnej kontroli. Z kolei potencjometry logarytmiczne są bardziej odpowiednie do regulacji głośności, ponieważ lepiej odpowiadają nieliniowej charakterystyce ludzkiego słuchu. Uzyskujemy wtedy wrażenie liniowej zmiany głośności.

Nowsze potencjometry liniowe oznacza się literką B, zaś starsze A. Logarytmiczne - odwrotnie. Tworzy to chaos. Niekiedy nie jesteśmy pewni, czy to, co mamy w szufladzie, jest potencjometrem liniowym czy też logarytmicznym. Wystarczy podłączyć omomierz między środkowe i skrajne wyprowadzenie, po czym ustawić oś w okolicach połowy dostępnego zakresu ruchu. Jeżeli rezystancja będzie zbliżona do połowy rezystancji ścieżki - mamy potencjometr liniowy.

Potencjometry obrotowe - rodzaje

Potencjometry montażowe

Najprostsze i najmniejsze potencjometry, często nabywane w cenie nawet kilkunastu groszy za sztukę. Mają małe gabaryty, a ich oś została przymocowana do niewielkiego kółka z nacięciem. Można w nie włożyć wkrętak (płaski lub krzyżykowy) i obracać ją. Są montowane wprost na płytkach drukowanych i zwykły użytkownik nie ma do nich dostępu. Służą do tego, żeby dany parametr wyregulować jeden raz, na linii produkcyjnej, po czym więcej go nie zmieniać. Potencjometry montażowe są dostępne jedynie z tzw. charakterystyką liniową. To oznacza, że zmiana kąta obrotu osi powoduje proporcjonalną, liniową (stąd nazwa) zmianę rezystancji.

Potencjometry do ścianki

Potencjometry do ścianki mają nieco bardziej masywną obudowę, wykonaną najczęściej z metalu - z reguły jest to aluminium. Oś, do której przymocowany jest ślizgacz, posiada nacięcia ułatwiające nałożenie na nią gałki w ten sposób, aby nie miała luzów i nie spadała. Te potencjometry są dostępne w wykonaniu zarówno pojedynczym, jak i podwójnym. W drugiej opcji mają w środku sprzęgnięte dwa identyczne zespoły, składające się ze ślizgacza i ścieżki oporowej, a na zewnątrz wystaje 6 nóżek, a nie 3. Wśród potencjometrów montowanych do ścianki też takie istnieją i oznacza się je literką B (kiedyś A). Są też dostępne potencjometry tzw. logarytmiczne, które działają dokładnie tak samo, lecz rozkład warstwy oporowej na powierzchni ścieżki nie jest równomierny.

Potencjometry z silnikiem

Potencjometry są elementami mechanicznymi, co nie oznacza, że trzeba używać ręki, aby nimi obracać. Może to za nas zrobić zwykły, mały silnik prądu stałego z odpowiednią przekładnią. Takie potencjometry nadal możemy regulować ręcznie, ponieważ mają wyprowadzoną zwykłą oś, na którą należy nałożyć gałkę. Ich ręczne obracanie jest jednak nieco trudniejsze, ponieważ między osią a przekładnią jest sprzęgło, stawiające pewien opór. Tego typu potencjometry mają z reguły charakterystykę logarytmiczną, są podwójne i dlatego używa się ich do regulacji głośności w układach audio. Można wtedy dokonywać tego ręcznie, gałką, lub wprawiać ją w ruch za pośrednictwem np. pilota.

Jak sprawdzić potencjometr?

Jak każdy element elektroniczny, tak również potencjometry mogą ulegać awarii. Aby sprawdzić, czy potencjometr działa prawidłowo, wystarczy omomierz - nie są potrzebne specjalistyczne narzędzia.

  1. Pomiar podstawowy: Podłącz omomierz między skrajne wyprowadzenia potencjometru. Jeżeli zmierzona rezystancja odpowiada tej, która została nadrukowana na obudowie, mamy pierwszy pozytywny sygnał. Ze względu na dopuszczalne odchylenia (często do 20%), niewielkie różnice są normalne.
  2. Test działania ślizgacza: Następnie warto powtórzyć pomiar, ale między ślizgaczem i skrajnym wyprowadzeniem. Obracając powoli oś potencjometru będziemy obserwowali płynną zmianę rezystancji - wzrost do maksimum lub spadek do zera. Nagłe skoki wartości mogą świadczyć o uszkodzeniu. Jeśli rezystancja zmienia się bez zakłóceń, potencjometr jest sprawny.

Warto jeszcze obejrzeć potencjometr z zewnątrz. W szczególności, czy nity mocujące wyprowadzenia trzymają się mocno i nie są obluzowane. Może to powodować przerwy w przepływie prądu i trzaski. Stare, wytarte regulatory głośności wprowadzają do dźwięku zakłócenia i trzaski, odczuwalne zwłaszcza podczas ich obracania. To jest ten sam efekt, czyli chwilowy brak kontaktu elektrycznego między powierzchnią ścieżki oporowej a ślizgaczem.

Drugie zastrzeżenie dotyczy zakresu regulacji rezystancji. O ile nie dodamy jakiejś mechanicznej blokady na osi, ślizgacz potencjometru może swobodnie obracać się od jednego położenia skrajnego do drugiego. W jednym z nich rezystancja naszego regulowanego rezystora będzie zerowa. Czasami jest to potrzebne, lecz czasem zapominalski projektant danego układu po prostu o tym zapomni, co może mieć fatalne skutki. Na przykład, w prostym układzie można regulować jasność diody poprzez zmianę rezystancji elementu, który ogranicza jej prąd. Wszystko jest dobrze, dopóki użytkownik (celowo lub przez roztargnienie) nie zmniejszy rezystancji do zera. Jeżeli w szereg zostanie dodany rezystor stały, wówczas wypadkowa rezystancja takiego zestawu nigdy nie spadnie poniżej tej właśnie wartości.

Czyszczenie i konserwacja potencjometru

Z biegiem czasu potencjometry mogą ulegać zabrudzeniu, co prowadzi do niestabilnej pracy i problemów, takich jak przerywane działanie czy zakłócenia dźwięku w sprzęcie audio. Przyczyną jest najczęściej osadzający się kurz i zanieczyszczenia na ścieżce oporowej, które utrudniają płynny kontakt. Jeśli potencjometr jest brudny, zwłaszcza wewnątrz, można spryskać jego wnętrze, przez jakąkolwiek szparę, preparatem czyszczącym przeznaczonym do potencjometrów.

Aby wyczyścić potencjometr, najlepiej użyć specjalistycznego środka czyszczącego w sprayu np. Preparat czyszczący aerozol Kontakt PR/300ml od producenta AG TERMOPASTY. Wystarczy spryskać wnętrze potencjometru i kilka razy przekręcić jego gałkę, aby preparat rozprowadził się równomiernie i usunął zabrudzenia.
