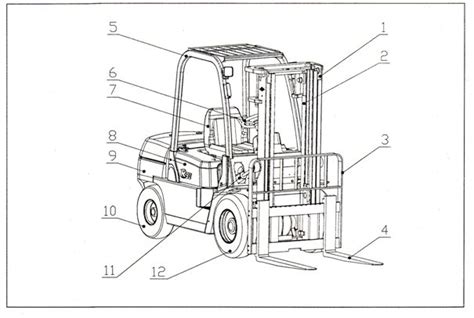

Wózki widłowe to filar wielu branż, a kluczowym elementem, dzięki któremu są tak efektywne w transportowaniu i podnoszeniu ciężkich ładunków, jest układ hydrauliczny. Przenosząc siłę za pomocą płynu hydraulicznego, układ ten umożliwia wykonywanie zadań nieosiągalnych dla systemów mechanicznych. Bez układu hydraulicznego wózki widłowe nie byłyby w stanie sprawować funkcji, które obecnie są ich głównym zadaniem, czyli unoszenia ładunków na widłach. Każdy nowoczesny wózek widłowy, niezależnie od tego, czy jest to model spalinowy, elektryczny czy gazowy, posiada system, który odpowiada za unoszenie ładunków, pochylenie masztu i precyzyjne operowanie widłami.
Układ hydrauliczny to system składający się z komponentów takich jak pompy, cylindry, zawory oraz płyn hydrauliczny, działający na zasadzie mechaniki płynów. Wszystkie te elementy współdziałają, by układ hydrauliczny mógł działać efektywnie, korzystając z zasady równomiernego rozkładu ciśnienia hydraulicznego we wszystkich kierunkach.
Podstawowe Zasady Działania Hydrauliki
Prawo Pascala
Układ hydrauliczny działa na zasadzie prawa Pascala, które głosi, że ciśnienie wywierane na ciecz w zamkniętym zbiorniku jest przekazywane równomiernie we wszystkich kierunkach. Prawo Pascala stanowi podstawę dla wszystkich układów hydraulicznych. Oznacza to, że niewielki nacisk na jednym końcu układu może generować znaczną siłę na przeciwnym końcu.
Ciśnienie Hydrauliczne i Siła Podnoszenia
Ciśnienie hydrauliczne to kluczowy czynnik umożliwiający podnoszenie ładunków przez wózki widłowe. Im większe ciśnienie, tym większa siła podnoszenia, co z kolei pozwala na efektywną i błyskawiczną pracę. Wózki są projektowane tak, by wykorzystać to ciśnienie efektywnie.
Konwersja Energii i Sprawność Układu
Początkiem układu jest pompa wyporowa napędzana od silnika elektrycznego lub spalinowego. Końcem układu jest siłownik (silnik hydrauliczny), który sprzężony z mechanizmem podnoszenia wykonuje pracę unosząc ładunek. Z punktu widzenia fizyki w układzie tym następuje zamiana energii mechanicznej na energię potencjalną, powodującą wysuw tłoczyska i wykonanie pracy. Pasem transmisyjnym jest tutaj ciecz hydrauliczna (olej), który został sprężony przez pompę, czyli pobrał energię od pompy i oddał ją do siłownika. Energię tę nazywamy energią ciśnienia. Według Pascala jest to parcie cieczy, które rozchodzi się we wszystkich kierunkach jednakowo. W mechanice maszyn jest to hydrostatyka, czyli energia potencjalna pochodząca od ciśnienia. Energia kinetyczna pochodząca od objętości i prędkości przepływu określana jest jako hydrokinetyka.
W układach hydraulicznych można określić sprawność układu (ŋ ≈ 85%). Straty wynikają z oporów przepływu przez wąskie szczeliny zaworów dławiących, strat na przewodach oraz przecieków na suwakach i rozdzielaczach. Przecieki na rozdzielaczach oraz w pompie powodują dodatkowo nagrzewanie się oleju, co zmniejsza jego lepkość i przyczynia się do spadku sprawności. Aby poprawić sprawność, do układów wprowadza się różnego rodzaju wymienniki ciepła (chłodnice).
Komponenty Układu Hydraulicznego
Płyn Hydrauliczny (Olej Hydrauliczny)
Płyn hydrauliczny (olej hydrauliczny) pełni rolę medium przenoszącego ciśnienie w systemie. Zapobiega tarciu, które mogłoby szybko doprowadzić do uszkodzenia ważnych i drogich części. Wspomniany olej w układzie hydraulicznym może pełnić swoją funkcję jedynie w sytuacji, gdy jest odpowiednio czysty. Jakiekolwiek zanieczyszczenia mogą przyczynić się do uszkodzenia ważnych podzespołów wózka widłowego. Regularna konserwacja płynu hydraulicznego jest niezbędna. Powinien być wymieniany co 1000 godzin eksploatacji, aby zapewnić optymalne działanie i uniknąć degradacji, co mogłoby wpłynąć na efektywność całego układu.
Pompa Hydrauliczna
Pompa hydrauliczna to serce układu, generujące ciśnienie zasilające cały system. Jest odpowiedzialna za wprowadzenie czynnika roboczego w ruch. W zależności od potrzeb, istnieją różne typy pomp: zębate, tłokowe czy wirnikowe, przy czym zazwyczaj jest to pompa zębata, napędzana silnikiem spalinowym lub elektrycznym. Napęd pompy zasilającej jest szczególnie wrażliwym elementem.
Cylindry Hydrauliczne (Siłowniki)
Cylindry hydrauliczne zamieniają ciśnienie hydrauliczne na ruch liniowy. Są to cylindryczne urządzenia, które przesuwają maszt lub widły w górę i w dół. Odpowiadają one za napędzanie pojazdu, opuszczanie i podnoszenie wideł czy wychylenie masztu mechanizmu podnoszenia. Istnieje wiele typów cylindrów, używanych w zależności od konstrukcji wózków widłowych. Różnorodne modele wózków wykorzystują różne cylindry dla podnoszenia różnorodnych ładunków. Tłoki hydrauliczne montuje się bezpośrednio do masztów wózka widłowego i od ich poprawnego działania zależy zdolność podnoszenia urządzenia. Cylindry hydrauliczne to nic innego jak wydrążona rura, która z jednej strony jest zamknięta. Taka budowa umożliwia zatrzymywanie płynów. Na końcu otwartej części cylindrów znajduje się ruchomy tłok, który wymaga regularnego smarowania. Regularna konserwacja cylindrów jest niezbędna dla ich właściwego funkcjonowania.
Zawory Hydrauliczne
- Zawory kontrolne są ważnym elementem systemu, zarządzając przepływem płynu hydraulicznego i zapewniając bezpieczeństwo. Dzięki nim operatorzy mogą precyzyjnie sterować systemem.
- Zawór przelewowy (maksymalnego ciśnienia/bezpieczeństwa) chroni system hydrauliczny przed nadmiernym ciśnieniem, co może prowadzić do uszkodzeń. Nieprawidłowe działanie zaworu może skutkować poważnymi konsekwencjami, w tym zniszczeniem całego układu. Dlatego należy regularnie sprawdzać jego stan i śledzić wskazówki dotyczące konserwacji. Zabezpieczenia hydrauliczne w wózkach widłowych w postaci zaworów są zastosowane: jeden w bloku rozdzielacza, natomiast drugi przed rozdzielaczem. Standardowo zawory te są zamknięte. Otworzą się wtedy, gdy na widłach jest ciężar przekraczający dopuszczalną wartość, lub gdy siłowniki pochylania masztu będą w skrajnych położeniach, czy też siłownik podnoszenia zostanie wysunięty do momentu, aż tłok oprze się o dławicę. Zdublowanie zaworów jest dla bezpieczeństwa, na wypadek uszkodzenia jednego z nich.
- Zawory zwrotno-dławiące mają dwa kierunki przepływu oleju. Jeden kierunek, ten od strony kulki (lub suwaka) jest swobodny (np. napełniania siłownika), a drugi przeciwny prowadzi przez regulowaną szczelinę, powodując opóźnienie opróżniania siłownika. W siłownikach pochylenia masztu ustawiono je, aby prędkości pochylania w obu kierunkach były jednakowe i w miarę spowolnione, co ma wpływ na precyzję położenia ładunku i bezpieczeństwo pracy. W siłownikach podnoszenia warunek, że ʋ ≤ 0,35m/s zapewnia, że ładunek nie ulegnie rozpędzeniu i uszkodzeniu w trakcie odkładania na miejsce magazynowe. Te zawory są niekiedy nazywane hamulcowymi.
Inne Elementy
- Zbiornik wyrównawczy: ze zbiornika wyrównawczego olej jest zasysany przez pompę.
- Rozdzielacz: po zaworze maksymalnym olej trafia do rozdzielacza, gdzie jest kierowany do odpowiednich siłowników.
- Uchwyt podnoszenia: Trzecim z kluczowych elementów budowy systemu jest uchwyt podnoszenia, który służy do opuszczania i podnoszenia ładunków.
- Przewody hydrauliczne: umożliwiają przepływ oleju między poszczególnymi elementami układu.
- Filtry: to elementy, które pozwalają na szybkie usunięcie ewentualnych zanieczyszczeń z oleju. Z czasem ulegają one zużyciu i przestają działać w odpowiedni sposób.
- Zamek hydrauliczny: jest to element działający jako blokada bezpieczeństwa - utrzymuje maszt w stabilnej pozycji nawet wtedy, gdy wystąpi awaria przewodów lub siłowników. Jego sprawność jest ważna zwłaszcza przy dużych wysokościach podnoszenia.

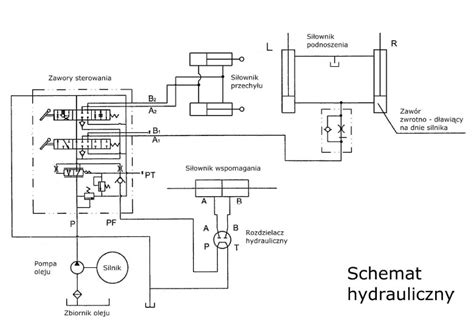

Działanie Układu Hydraulicznego Krok po Kroku
układ hydrauliczny - film well-done.pl
Wiele osób zastanawia się nad tym, w jaki sposób działa w ogóle układ hydrauliczny wózka widłowego. Działanie rozpoczyna się od pobrania oleju ze zbiornika wyrównawczego przez pompę zębatą. Pompa zębata zasysa olej ze zbiornika. Olej zasysany jest ze zbiornika przez pompę zębatą. Pompa daje ciśnienie ~250bar i przetłacza olej do zaworu maksymalnego (zaworu bezpieczeństwa). Jeżeli ciśnienie przekroczy określoną wartość, to zawór ulega otwarciu, aby je wyrównać. Jeżeli ciśnienie jest niższe, to zawór maksymalny pozostaje zamknięty. Dalej olej dochodzi do rozdzielacza. I jeśli dźwignie rozdzielacza są w pozycji neutralnej, tzn. nie przesterowane, to olej wraca do zbiornika. Jest to tzw. krótki obieg oleju.
Operator korzysta z uchwytu podnoszenia za pomocą przycisku, manetki lub dźwigni, w zależności od modelu wózka. Przestawia je w pozycję do podnoszenia, co prowadzi do otwarcia suwaka odpowiedniej sekcji, do której podłączony jest przewód zasilający do siłownika podnoszenia. Wówczas następuje przepływ oleju, a pompa odpowiada za kontrolę ciśnienia cieczy, w tym jego zmniejszanie lub zwiększanie. Zależy to od ciężaru ładunku, który podnoszony jest przez wózek widłowy. Jeśli natomiast jest przesterowana dźwignia od podnoszenia, wówczas olej płynie do siłownika podnoszenia. I w zależności od tego, jaki ciężar jest na widłach, pompa generuje ciśnienie. Im mniejszy ciężar, tym mniejsze ciśnienie.
Opuszczanie ładunku wiąże się z wychyleniem manetki w drugą stronę, przez co olej wraca do zbiornika wyrównawczego i zamykany jest cały obieg. Przy wychyleniu dźwigni siłownika podnoszenia w przeciwną stronę następuje opuszczenie, w wyniku wypływu oleju do zbiornika. Dźwignia od pochylania masztu działa w ten sam sposób. Wychylenie dźwigni w dół to pochylenie masztu na kabinę, wychył w górę powoduje pochylenie do przodu.
Konserwacja i Serwisowanie Układów Hydraulicznych
Znaczenie Regularnej Konserwacji
Konserwacja układów hydraulicznych jest kluczowa dla zachowania wysokiej wydajności i bezpieczeństwa wózków widłowych. Prawidłowa i regularna konserwacja układów hydraulicznych skutkuje nie tylko wysoką wydajnością, ale również pewnością i bezpieczeństwem operatorów. Przeprowadzanie okresowych przeglądów pomaga zapobiegać awariom i wydłuża żywotność samego układu hydraulicznego.
Wymiana Płynu Hydraulicznego
Ważnym aspektem konserwacji układów hydraulicznych jest regularna wymiana płynu. Płyn powinien być wymieniany co 1000 godzin pracy, aby uniknąć degradacji, co mogłoby wpłynąć na efektywność całego układu. Aby zapobiec poważnym usterkom innych elementów pojazdu, konieczna jest regularna wymiana płynów eksploatacyjnych. Obowiązek ten spoczywa na operatorze lub osobie odpowiedzialnej za stan urządzenia.
Codzienne Inspekcje Przedoperacyjne
Codzienne inspekcje przedoperacyjne są kluczowe dla zapewnienia bezpieczeństwa. Wprowadzenie checklisty umożliwia operatorom szybką identyfikację problemów.
Rola Technika Serwisowego
Technik pełni kluczową rolę w utrzymaniu sprawności układów hydraulicznych. Odpowiednie szkolenia i umiejętności są niezbędne dla efektywnego zarządzania tymi systemami. Ważnym obowiązkiem technika jest regularna inspekcja części wózka widłowego, wymiana płynu, a także przeprowadzanie napraw i uzupełniających modernizacji. Obowiązki technika to m.in. inspekcja komponentów, wymiana płynu oraz naprawy. Dzięki temu istnieje pewność, że układy hydrauliczne są utrzymane w jak najwyższym standardzie, co przekłada się na bezpieczną i sprawną pracę.
Usługi Posprzedażowe
Usługi posprzedażowe to istotny element wsparcia użytkowników wózków widłowych. Dostawcy oferują m.in. konserwację, naprawy oraz wsparcie techniczne. Agenci zapewniają różnorodne usługi dla użytkowników wózków widłowych, co umożliwia skuteczne zarządzanie systemami hydraulicznymi. Przykłady ofert to naprawy, konserwacja oraz dostarczanie części zamiennych. Przy wyborze usług posprzedażowych warto uwzględnić jakość, cenę oraz wsparcie oferowane przez dostawcę.
Bezpieczeństwo i Regulacje
Zabezpieczenia Hydrauliczne
Zabezpieczenia hydrauliczne w wózkach widłowych w postaci zaworów są zastosowane: jeden w bloku rozdzielacza, natomiast drugi przed rozdzielaczem. Standardowo zawory te są zamknięte. W nowoczesnych wózkach widłowych montowane są zawory bezpieczeństwa, które są solidne i kontrolują prawidłowe działanie układu hydraulicznego. Bezpieczeństwo pracy wózka widłowego zależy w dużej mierze od prawidłowego działania układu hydraulicznego. Markowe wózki widłowe dysponują nowoczesnymi systemami oraz zabezpieczeniami chroniącymi przed przeciążeniem czy przegrzaniem. Zamek hydrauliczny to element działający jako blokada bezpieczeństwa - utrzymuje maszt w stabilnej pozycji nawet wtedy, gdy wystąpi awaria przewodów lub siłowników. Jego sprawność jest ważna zwłaszcza przy dużych wysokościach podnoszenia.
Szkolenia Operatorów i Certyfikacja
Szkolenia z zakresu obsługi układów hydraulicznych są niezbędne dla bezpieczeństwa i efektywności operatorów. Dobre szkolenia operatorów przekładają się na zwiększone bezpieczeństwo oraz efektywność operacyjną wózków widłowych. Program szkoleń powinien uwzględniać ich częstotliwość i skuteczność, dostosowane do potrzeb firmy. Uzyskanie certyfikatu wymaga odbycia odpowiednich szkoleń i zdania egzaminów. Warto dowiedzieć się, jakie są wymagania instytucji certyfikujących i jakie dokumenty są potrzebne. Wykwalifikowany operator wie, jak rozpoznać usterki układu hydraulicznego i co zrobić, gdy dojdzie do awarii pojazdu.
Nadzór Urzędu Dozoru Technicznego (UDT)
Wózki widłowe to urządzenia podlegające kontroli Urzędu Dozoru Technicznego. Oznacza to, że raz na kilkanaście miesięcy muszą być sprawdzane przez pracownika wyznaczonego przez UDT. Taki przegląd ma na celu wykrycie ewentualnych usterek i zlecenie ich naprawy. Za bieżącą kontrolę stanu technicznego wózka widłowego zwykle odpowiada jego operator. Taka osoba musi mieć odpowiednie uprawnienia, zdobyte na egzaminie organizowanym przez UDT. W trakcie kursu przygotowującego do testu przyszli operatorzy są uczeni, jak wygląda budowa wózka widłowego i o czym trzeba pamiętać, by zachować urządzenie w odpowiednim stanie.
Diagnostyka i Najczęstsze Awarie Układu Hydraulicznego
Nawet najsprawniejszy sprzęt potrafi się zbuntować, zwłaszcza gdy coś szwankuje w jego układzie hydraulicznym. Układ hydrauliczny w procesie eksploatacji podlega ewentualnym uszkodzeniom. Są one jednak stosunkowo rzadkie, ponieważ sam układ przemyślano w ten sposób, aby jego awaryjność była na bardzo niskim poziomie. Gdy jednak już do usterki dojdzie, to należy zaniechać eksploatacji pojazdu i postawić na jego naprawę. Użytkowanie nie w pełni sprawnego pojazdu z układem hydraulicznym powoduje zagrożenie dla zdrowia i życia operatora, osób trzecich, a także dla ładunku.
Objawy Awarii
Przyjrzyjmy się zatem najczęstszym objawom awarii układu hydraulicznego w wózkach widłowych:
- Spadek mocy podnoszenia: Wózek, który radzi sobie z pustymi paletami, ale przy pełnym załadunku „odpuszcza” i nie podnosi na żądaną wysokość, prawdopodobnie ma już problemy ze szczelnością lub wydajnością pompy.
- Szarpanie i drgania masztu: Zamiast płynnych ruchów - drgania, wstrząsy i nieprzyjemne „kopnięcia” są jednym z pierwszych i najbardziej wyczuwalnych objawów.
- Zwiększona temperatura oleju: Olej hydrauliczny ma swoją optymalną temperaturę pracy - zbyt wysoka może prowadzić do jego degradacji, a tym samym do uszkodzeń całego systemu.
- Wycieki oleju: Ślady oleju pod wózkiem, plamy na masztach to czerwony alarm. Nawet drobna nieszczelność może prowadzić do spadku ciśnienia, a tym samym do utraty stabilności ładunku. O nieszczelności układu hydraulicznego świadczą również wycieki z przewodów, czy też ślady oleju na posadzce. Jest to jedna z najczęstszych usterek.
- Wolniejsza praca: Spadek mocy podnoszenia, szarpanie masztu lub wolniejsza praca przy większym obciążeniu.
- Problemy z płynnym podnoszeniem/opuszczaniem ładunków: Gdy zaobserwujesz takie objawy, niezwłocznie zajmij się naprawą urządzenia, gdyż mogą świadczyć o uszkodzeniu zaworów.
Przyczyny Awarii
- Wycieki i nieszczelności: najczęstsza usterka. Mogą uniemożliwić prawidłowe działanie elementów takich jak zamek hydrauliczny, który potrzebuje odpowiedniego ciśnienia, aby skutecznie blokować opadanie ładunku.
- Uszkodzenie pompy: Jeśli dojdzie do jej zniszczenia, wózek widłowy nie będzie w stanie podnosić i opuszczać ładunków. Naprawa tego elementu bywa kosztowna, dlatego warto o niego dbać.
- Zanieczyszczenie oleju: Jakiekolwiek zanieczyszczenia mogą przyczynić się do uszkodzenia ważnych podzespołów wózka widłowego.
- Uszkodzenie siłowników: Do ich zniszczenia może dojść np. kiedy ciśnienie oleju hydraulicznego jest za duże i dochodzi do wycieków zewnętrznych i rozszczelnienia, czy poprzez unoszenie ładunków cięższych niż maksymalna masa wskazana przez producenta. Z tego powodu tak ważne jest przestrzeganie zapisów zawartych w instrukcji.
- Zużycie filtrów: Z czasem ulegają one zużyciu i przestają działać w odpowiedni sposób, co pozwala na przedostawanie się zanieczyszczeń do układu.
Test Obciążeniowy - Samodzielna Diagnostyka
Najbardziej popularnym testem, jaki wykonuje się dla sprawdzenia, czy układ hydrauliczny w wózku działa prawidłowo, jest test obciążeniowy. Testy obciążeniowe wykonuje się w serwisie wózków widłowych, jednak są one na tyle proste i łatwe, że może go przeprowadzić każdy operator maszyny. Aby go wykonać, należy podnieść ładunek na maksymalną wysokość i zostawić w takiej pozycji na około 10 minut. W tym czasie maszt może się odchylić maksymalnie 5% od pionu, a ładunek nie może opaść więcej niż 10 cm (w wybranych wózkach typu Heavy Truck jest to 20 cm). Wówczas uznaje się, że układ hydrauliczny działa bez zarzutu i jest szczelny, a urządzenie może być dalej eksploatowane. Jeżeli wskaźniki przekroczą te normy, to jest to powód do niepokoju i zaniechania użytkowania sprzętu. Wymaga on kontroli specjalisty i ewentualnych napraw.
Weryfikację należy zacząć od kontroli przewodów, złączy, siłowników oraz pompy pod kątem wycieków oleju. Nawet drobna nieszczelność może prowadzić do spadku ciśnienia, a tym samym do utraty stabilności ładunku. W skrajnych przypadkach nieszczelności mogą uniemożliwić prawidłowe działanie elementów takich jak zamek hydrauliczny, który potrzebuje odpowiedniego ciśnienia, aby skutecznie blokować opadanie ładunku. Jak sprawdzić zawór dławiący? Jest to bardzo proste. Aby upewnić się, że działa on prawidłowo, wystarczy zaobserwować, jak szybko opuszczają się widły wózka widłowego.
Podsumowanie i Wskazówki Końcowe
Układ hydrauliczny to jeden z najważniejszych układów wózków widłowych - bez względu na ich rodzaj napędu. Bez niego urządzenia te nie byłyby w stanie w ogóle sprawować funkcji, które obecnie są ich głównym zadaniem. Prawidłowe działanie hydrauliki wpływa zarówno na efektywność, jak i bezpieczeństwo użytkowania wózka. Uszkodzenie niektórych elementów jest nieuniknione, zwłaszcza w przypadku intensywnie eksploatowanych maszyn. Aby jednak nie doprowadzić do rozległych awarii i ograniczyć koszty napraw, warto wymieniać zużyte części odpowiednio wcześnie. Kluczowa jest obserwacja sposobu pracy urządzenia. Niezwykle istotne są też regularne przeglądy i testy. Jakiekolwiek niepokojące sygnały lub usterki, które wyjdą w trakcie testów, powinny być reperowane przez firmy z odpowiednim przygotowaniem sprzętowym i doświadczeniem. Często wystarczające jest przeprowadzanie regularnych prac serwisowych, które pozwalają wykryć potencjalne problemy i wyeliminować je, zanim dojdzie do poważnej awarii wózka widłowego. Jeżeli jednak nie będzie to wystarczające, to trzeba zwiększyć zakres prac naprawczych.
