Poziomowanie Mechaniczne i Inne Funkcje Ładowaczy Czołowych

Ładowacze czołowe stanowią niezastąpione narzędzie w wielu gospodarstwach rolnych, oferując szerokie możliwości wykorzystania. Są one częstym dodatkiem do nowo zakupionych ciągników, ale coraz częściej montuje się je również na już użytkowanych maszynach.

Kluczowe Aspekty Wyboru Ładowacza Czołowego

Wybór odpowiedniego ładowacza czołowego to decyzja, która wymaga uwzględnienia wielu czynników, aby zapewnić optymalne dopasowanie do ciągnika i specyfiki wykonywanych prac.

Dopasowanie do Ciągnika

Najważniejszą kwestią przy wyborze idealnego ładowacza jest jego odpowiednie dopasowanie do ciągnika. Istotne jest, aby ciągnik posiadał przede wszystkim napęd na cztery koła. Chociaż powszechne jest wykorzystanie ładowaczy również w traktorach bez przedniego napędu (skutecznych np. w transporcie słomy), przy podnoszeniu większych ciężarów i w trudnych warunkach brak napędu 4x4 staje się problematyczny, utrudniając, a często uniemożliwiając jazdę. Do współpracy z ładowaczem najlepiej sprawdzi się ciągnik z rewersem przełączanym pod obciążeniem oraz możliwością dużego obciążenia przedniej osi. Pracę operatora ułatwia także maska ciągnika o dużym pochyleniu i szklane okno dachowe. W wyposażeniu ciągnika bardzo ważny jest również rewers przełączany bez wciskania sprzęgła, który zdecydowanie usprawnia pracę. Ładowacze czołowe najczęściej i najskuteczniej wykorzystywane są w ciągnikach o mocach od 80 do 115 KM.

Udźwig i Wysokość Podnoszenia

W pierwszej kolejności, wybierając ładowacz, należy brać pod uwagę jego udźwig i wysokość podnoszenia. Im wyższe wartości tych parametrów, tym ładowacz zwykle jest cięższy, co ma znaczenie szczególnie w przypadku montowania go na lekkim ciągniku, który najczęściej nie jest zaprojektowany do przenoszenia zbyt dużych obciążeń.

• Wysokość podnoszenia: Należy poświęcić jej szczególną uwagę, ponieważ jest ona często czynnikiem limitującym wykorzystanie ładowacza. Warto wiedzieć, że wartość podawana przez producentów określa poziom mierzony do punktu obrotu oprzyrządowania, zmienia się ona prawie o metr w przypadku wysokości wyładunkowej - z maksymalnie odchylonym w dół oprzyrządowaniem. Jest to bardzo ważne przy korzystaniu na przykład z wysokich rozrzutników obornika czy przyczep. Producenci starają się zaradzić temu problemowi, oferując łyżki wysokiego załadunku, a niektórzy opracowali wydłużane teleskopowo ramiona.
• Udźwig: Mniej ważny wydaje się być udźwig, jakim cechuje się urządzenie, ponieważ w rolnictwie rzadko jest on w pełni wykorzystywany. Najczęściej przewożone ładunki nawet nie zbliżają się wagą do możliwości udźwigu urządzeń.

Systemy Poziomowania Narzędzi

Jedną z podstawowych różnic konstrukcyjnych między ładowaczami jest sposób poziomowania narzędzi. Na wyposażeniu ładowaczy czołowych dla ciągników o opisywanych mocach standardem jest poziomowanie narzędzi, które zapewnia wypoziomowanie oprzyrządowania podczas jego podnoszenia. Dzięki temu nie ma potrzeby ręcznej regulacji, co gwarantuje brak utraty ładunku.

Brak Automatycznego Poziomowania

Najprostszym rozwiązaniem jest po prostu brak automatycznego poziomowania osprzętu, a korektę jego nachylenia wykonuje operator przy pomocy siłownika hydraulicznego. Takie rozwiązanie polecane jest do pracy z materiałami sypkimi przy wykorzystaniu łyżki. Jednakże, na przykład podczas przeładunku palet, może ono bardzo utrudniać pracę i czynić ją mało wydajną.

Poziomowanie Mechaniczne (Prostowody)

W pracy z paletami bardzo dobrze sprawdza się poziomowanie automatyczne. Jednym z rozwiązań, najprostszym i najczęściej stosowanym, jest wykorzystanie prostowodów, czyli mechanicznego połączenia poziomującego narzędzia na zasadzie równoległoboku. Zaletą tego rozwiązania jest zadowalająca precyzja i prostota, która pozwala na zachowanie niskiej awaryjności. Wadą jest zwiększona masa ładowacza oraz pogorszenie widoczności przez same prostowody i elementy ich mocowania.

Wielu producentów, w tym firmy Metal-Fach, Sonarol i Hydrometal, oferuje podobne rozwiązania oparte na prostowodach. John Deere wyróżnia się bogatszą ofertą, gdzie wszystkie ładowacze serii R są dostępne bez samopoziomowania, a także z samopoziomowaniem mechanicznym lub hydraulicznym, w zależności od potrzeb operatora. By poprawić wygodę i dokładność, ładowacze bez samopoziomowania lub z samopoziomowaniem mechanicznym można wyposażyć w układ ESL, który obejmuje funkcję przywracania położenia (RTP).

Poziomowanie Hydrauliczne

Innym rozwiązaniem jest poziomowanie hydrauliczne. Do jego zalet należy wysoka precyzja poziomowania i lepsza widoczność niż przy zastosowaniu prostowodów, co wynika z braku elementów nabudowanych na ramie. Jest ono polecane między innymi do przeładunku palet, gdzie ważna jest wysoka precyzja utrzymania poziomu ładunku. W przypadku tego rodzaju poziomowania możliwe jest także jego wyłączenie, co jest przydatne przy pracy z materiałami sypkimi. Seria ładowaczy czołowych FL firmy CLAAS jest wyposażona w hydrauliczne prowadzenie równoległe PCH, które precyzyjnie i automatycznie utrzymuje kąty narzędzi. Dwa siłowniki hydrauliczne pod ramionami wyrównują zmiany kątów wywoływane ruchami ładowacza. Funkcja automatyki kąta narzędzia automatycznie przywraca narzędzie do zapamiętanego kąta, zwiększając komfort pozycjonowania narzędzi.

Sterowanie i Komfort Pracy

Wygoda i wydajność pracy z ładowaczem czołowym są ściśle związane z zastosowanym systemem sterowania oraz dodatkowymi udogodnieniami.

Systemy Sterowania

Ładowacze czołowe są wyposażane w różne systemy sterowania. Najprostsze narzędzia są sterowane za pomocą rozdzielacza ciągnika i linki. Pierwszy element odpowiada za podnoszenie ramion ładowacza, a pociągnięcie drugiego zwalnia blokadę, dzięki której łyżka lub widły swobodnie się wywracają, wysypując ładunek. Ponowne zatrzaśnięcie blokady następuje po opuszczeniu narzędzia na ziemię. Takie rozwiązania stosowane są najczęściej w ładowaczach przeznaczonych do najmniejszych ciągników i spotykane są coraz rzadziej.

Nieco bardziej zaawansowanym rozwiązaniem jest pełne sterowanie za pomocą rozdzielacza ciągnika, które pozwala na przechylanie łyżki za pomocą siłownika hydraulicznego. Również to rozwiązanie traci na popularności. Obecnie większość ładowaczy wyposażonych jest we własny rozdzielacz, którym operator steruje za pomocą dżojstika.

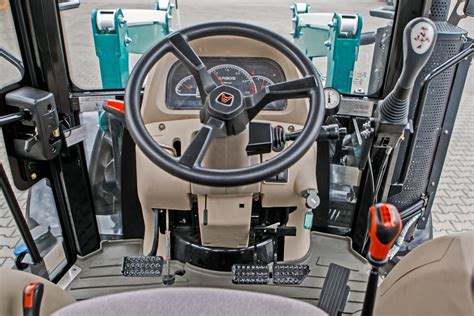

• Dżojstik mechaniczny: Najprostszym rozwiązaniem jest dżojstik połączony z rozdzielaczem za pomocą linek (cięgien Bowdena). Jest to rozwiązanie tanie i raczej bezawaryjne, jednak nie pozwala na zastosowanie żadnych dodatkowych funkcji, a sam dżojstik jest dość duży. Sterowanie ładowaczy czołowych dla ciągników o średniej mocy często odbywa się za pomocą trwałego, wygodnego i precyzyjnego dżojstika mechanicznego.
• Dżojstik elektroniczny: Oferuje znacznie większe możliwości, przekazując sygnał elektryczny na elektrozawory rozdzielacza. Może mieć dowolne wymiary, co pozwala na jego integrację z podłokietnikiem w ciągnikach wyposażanych w ładowacze przez producentów. Dżojstik tego typu może także posiadać funkcje programowalne, które usprawniają wykonywanie powtarzających się czynności. Przykładowo, w ciągnikach CLAAS ARION 400 dżojstik ELECTRO PILOT zintegrowany z prawym podłokietnikiem lub konsolą umożliwia jednoczesne sterowanie ładowaczem czołowym i przekładnią QUADRISHIFT/HEXASHIFT.

Amortyzacja i Ochrona

Amortyzacja urządzenia jest ważna dla wygody operatora i mniejszego zużycia podzespołów ciągnika. Przekłada się ona także na płynniejszą jazdę i potencjalne mniejsze wysypywanie się przewożonego materiału. Podczas transportu ładunków, a nawet przy jeździe z samym ładowaczem po nierównej powierzchni powstają dość duże drgania, które przenoszą się na ciągnik. Przydatna okazuje się wtedy amortyzacja ładowacza. Zwykle stanowi ona opcję, ale przy częstych przejazdach z zamontowanym ładowaczem może wpłynąć na większą trwałość zarówno ładowacza, jak i ciągnika. System amortyzacji SHOCK ELIMINATOR (oferowany m.in. przez Case IH i CLAAS) wykorzystuje hydraulikę do pochłaniania wstrząsów, chroniąc ciągnik, operatora oraz ładowacz czołowy przed przeciążeniami.

Szybkość Podłączania i Odłączania

Wśród kluczowych cech urządzeń producenci wymieniają szybkość podłączania i odłączania ładowacza oraz narzędzi. Gdy ciągnik jest wykorzystywany do różnych prac, często zachodzi konieczność odłączenia ładowacza. Warto wtedy zainwestować w multizłącze hydrauliczne, które pozwala na łatwe i szybkie jednoczesne odłączenie i podłączenie wszystkich przewodów hydraulicznych. Podobne rozwiązania niektórzy producenci oferują także przy podłączaniu osprzętu.

Systemy takie jak FITLOCK i MACH 2® (Case IH, CLAAS) umożliwiają szybkie i proste sprzęganie/wysprzęganie ładowacza i narzędzi. Dzięki nim operator musi wyjść z maszyny tylko raz, aby dołączyć ramię ładowacza czołowego i podłączyć wszystkie przewody hydrauliczne i elektryczne jednym ruchem, nawet pod ciśnieniem. System automatycznego blokowania FITLOCK 2+ System® zapewnia błyskawiczne sprzęganie i wysprzęganie ładowacza za pośrednictwem podwójnej blokady bezpieczeństwa. Jeśli ktoś często wymienia osprzęt, warto aby zdecydował się na hydrauliczne ryglowanie, które pozwala na wymianę narzędzi bez wysiadania z ciągnika.

Budowa i Bezpieczeństwo

Konstrukcja ładowaczy czołowych kładzie nacisk na wytrzymałość i bezpieczeństwo użytkowania. Ramy ładowaczy najczęściej są konstruowane ze stali o podwyższonej jakości. Odpowiedni kształt profili wysięgnika oraz najlepszy gatunek stali użytej do budowy jego newralgicznych elementów zapewniają długoletnią i bezpieczną pracę. Kształt łączników górnych oraz użyty materiał zapewniają jeszcze większą wytrzymałość i trwałość.

Dodatkowo, wiele nowoczesnych urządzeń cechuje to, że przewody hydrauliczne poprowadzone są w ich wnętrzu lub w ramie. Pozwala to uzyskać lepszą widoczność oraz zabezpiecza "węże" przed ewentualnymi uszkodzeniami i ułatwia czyszczenie urządzenia.

Wśród cech zwiększających bezpieczeństwo warto wymienić blokadę wysięgnika za pomocą zaworu odcinającego odpływ oleju z siłowników podnoszących ramiona, która powinna być wykorzystywana w przypadku wykonywania czynności pod wysięgnikiem ładowacza (w urządzeniach nie posiadających tego typu zabezpieczeń należy wykorzystywać dodatkową podporę!). Dodatkowym wyposażeniem jest również zawór przelewowy (nazywany też zaworem bezpieczeństwa), który chroni ładowacz i ciągnik przed nadmiernym ciśnieniem w siłowniku łyżki.

Dzięki dużemu szklanemu dachowi typu FOPS (Falling Object Protective Structure) ciągniki CLAAS są optymalnie dostosowane do bezpiecznej pracy z ładowaczem czołowym. Operator ma swobodny widok na ładunek w całym zakresie pracy i jest dobrze chroniony przed spadającymi materiałami.

Przegląd Wybranych Producentów i Modeli

Rynek ładowaczy czołowych oferuje szeroki wybór modeli od różnych producentów, każdy z nich posiada unikalne cechy i rozwiązania technologiczne.

John Deere

Ładowacz czołowy John Deere 603R jest przeznaczony do ciągników o mocach 90-115 KM i podnosi ładunek na wysokość 3,9 m (w punkcie obrotu), oferując udźwig 1938 kg ze standardową łyżką na maksymalnej wysokości podnoszenia. Wszystkie ładowacze serii R są dostępne bez samopoziomowania, a także z samopoziomowaniem mechanicznym lub hydraulicznym. Cechą wyróżniającą jest blokada wysięgnika za pomocą zaworu odcinającego odpływ oleju z siłowników oraz światła zamontowane na wysięgniku, podążające za jego ruchami.

Case IH

Case IH opracował nową linię ładowaczy składającą się z 3 serii i 27 modeli, zaprojektowanych do współpracy z różnymi modelami ciągników. Wszystkie charakteryzują się precyzją, dynamiką i wydajnością pracy.

• Seria A (Prosta i niezawodna): Wyposażona w standardzie w system automatycznego poziomowania oraz FITLOCK 2M System® do szybkiego sprzęgania/wysprzęgania. Maksymalna wysokość podnoszenia wynosi od 3,5 m do 4,0 m, a udźwig od 1330 kg do 1750 kg.
• Seria U (Wszechstronna i trwała): Ładowacze z mechanicznym automatycznym poziomowaniem, idealne do codziennej pracy. Wyposażone w FITLOCK 2+ System®. 4 modele można wyposażyć w nieautomatyczny system poziomowania. Wysokość podnoszenia od 3,5 m do 4,50 m, udźwig od 1210 kg do 2230 kg.
• Seria T (Praca z dużą wydajnością): Flagowa seria z hydraulicznym systemem automatycznego poziomowania w standardzie, zwiększającym udźwig o 35%. Przewody prowadzone są przez ramę i belkę poprzeczną. Maksymalna wysokość podnoszenia od 3,75 m do 4,7 m, udźwig od 1390 kg do 2720 kg.

Ładowacze Case IH wykorzystują system automatycznego blokowania FITLOCK 2+ System® i FAST-LOCK System® do szybkiej wymiany narzędzi. Funkcja MACH 2® pozwala na błyskawiczne połączenie ładowacza z złączem multi i hydrauliką narzędzia. System AUTO-UNLOAD synchronizuje otwieranie chwytaka i opróżnianie łyżki, a system amortyzacji SHOCK ELIMINATOR pochłania wstrząsy.

CLAAS

CLAAS oferuje trzy serie ładowaczy czołowych (FL, FL C, FL E) i 20 modeli, dostosowanych do różnych zastosowań, od rolnictwa po technikę komunalną.

• Seria FL E: Prosta i solidna konstrukcja do ciągników o mocy 45-120 KM, z mechanicznym poziomowaniem, zintegrowanymi przewodami hydraulicznymi i systemem FITLOCK.
• Seria FL C: Przeznaczona do intensywnej pracy (45-200 KM), z mechanicznym poziomowaniem zintegrowanym w ramionach, zintegrowanymi przewodami hydraulicznymi, FITLOCK, MACH 2 i opcjonalną automatyką kąta narzędzia.
• Seria FL 250-100: Dla ciągników o mocy 100-300 KM, z hydraulicznym poziomowaniem, zintegrowanymi przewodami, FITLOCK, MACH 2, oraz dodatkowymi opcjami takimi jak automatyka kąta narzędzia i SPEEDLINK.

Konsole ładowaczy CLAAS są specjalnie budowane do ciągników tej marki, zapewniając idealne dopasowanie i przenoszenie obciążeń. System SHOCK ELIMINATOR chroni maszynę i operatora przed przeciążeniami, a szklany dach typu FOPS zwiększa bezpieczeństwo.

Metal-Fach, Sonarol i Hydrometal

Firmy Metal-Fach, Sonarol i Hydrometal oferują podobne rozwiązania oparte na prostowodach. Model T248 firmy Metal-Fach, ŁC SNR 400/400L firmy Sonarol oraz AT-30 firmy Hydrometal należą do popularnych na rynku.

• Metal-Fach: Produkuje modele T241 i T229. Model T241 posiada udźwig do 1600 kg i wysokość podnoszenia od 2,85 do 3,30 m, przewody hydrauliczne schowane w ramionach, dżojstik z cięgnami Bowdena i amortyzator antywstrząsowy.
• Hydrometal: Oferuje 6 modeli ładowaczy dla rolnictwa. Model AT-30 pozwala na udźwig 1600 kg w całym zakresie wysokości podnoszenia, a największy model jest w stanie podnieść 2 tony na wysokość 4,05 m.
• Sonarol: Model ŁC SNR 400/400L posiada udźwig 1800 kg.
• Hydramet: Oferuje 14 modeli, w tym prosty Tur 1 (sterowany jednosekcyjnym rozdzielaczem ciągnika) i zaawansowany Tur 18 z prostowodowym systemem poziomowania, opcjonalnym dżojstikiem elektronicznym/mechanicznym, amortyzatorem hydraulicznym i szybkosprzęgiem.

Emplex

Emplex wyróżnia się innowacyjnym rozwiązaniem teleskopowo wydłużanych ramion, co pozwala na wysokie podnoszenie ładunków bez stosowania łyżek wysokiego załadunku. Najmniejszy model o udźwigu 700 kg podnosi ładunek na wysokość 4,7 m, a większe modele do 2,75 t i 5,25 m. Już w podstawowej wersji oferują hydrauliczne poziomowanie osprzętu, dżojstik i akumulator antywstrząsowy.

Quicke

Quicke to światowy potentat, oferujący 23 modele w seriach 200 i Q. Cztery ładowacze serii 200 nie posiadają systemu poziomowania. Ładowacze Quicke'a mają chowane w ramie rurki i przewody, co zapobiega uszkodzeniom. Sterowanie odbywa się za pomocą jednego z trzech rodzajów dżojstików. Innowacyjny układ LCS z dżojstikiem sterowanym kciukiem zapewnia, że przepływ oleju jest proporcjonalny do ruchu dżojstika, niezależnie od obciążenia.

Pronar

Pronar oferuje 4 modele ładowaczy czołowych. Największy model, LC-5, ma udźwig 2,45 t i maksymalną wysokość podnoszenia 4,12 m. Ładowacze Pronar wyposażone są w mechaniczny system poziomowania, elektrohydrauliczne sterowanie za pomocą dżojstika oraz amortyzację hydrauliczną wysięgnika.

Stoll

Stoll oferuje 11 modeli ładowaczy czołowych Robust. Najmniejszy posiada udźwig maksymalny 1,48 t i wysokość podnoszenia 3 m, największy odpowiednio 3,11 t i 4,26 m. Standardowo sterowanie odbywa się za pomocą dżojstika. Amortyzacja i multizłącze hydrauliczne są dodatkowo płatne.

Podsumowanie Wyboru Ładowacza Czołowego

Wybór ładowaczy czołowych na rynku jest ogromny, a różnice między poszczególnymi modelami bywają subtelne. Właśnie dlatego ważne są szczegóły i warto dłużej się zastanowić nad wyborem konkretnego modelu i wyposażenia. Podstawą wydaje się mechaniczne poziomowanie i dżojstik. To, jakie inne opcje warto wybrać, zależy już od zasobności portfela i sposobu wykorzystania ładowacza. Jeśli sprzęt ma być wykorzystywany intensywnie każdego dnia, wtedy nawet najdrobniejsze ułatwienie pracy, takie jak multizłącze hydrauliczne, amortyzacja, czy hydrauliczne ryglowanie osprzętu, może okazać się bezcenne.
