Pozycjoner wózków widłowych: Kompleksowy przewodnik

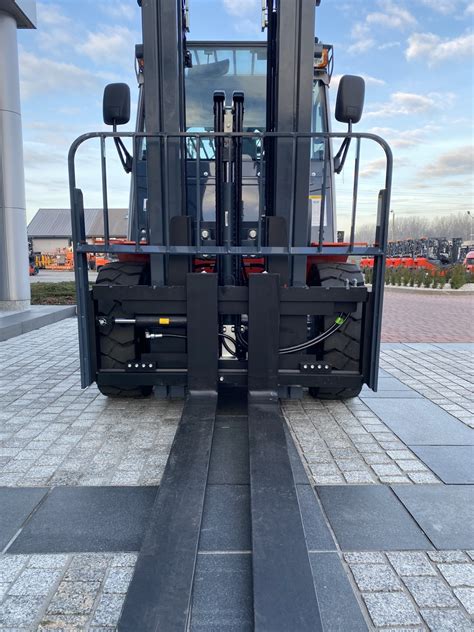

Wózki widłowe odgrywają kluczową rolę w magazynach, hurtowniach i różnych zakładach produkcyjnych, a jednym z istotnych elementów wpływających na efektywność ich pracy jest pozycjoner wideł. To specjalny osprzęt montowany na maszcie wózka widłowego, który umożliwia regulację rozstawu wideł.

Zastosowanie i korzyści z pozycjonera wideł

Pozycjoner wideł umożliwia podnoszenie i przenoszenie towarów oraz palet o niestandardowych kształtach i wymiarach. Jest to szczególnie dobra opcja do przewożenia bardzo ciężkich rzeczy. Urządzenie to służy do odpowiedniego pozycjonowania wideł, co pozwala wózkowi widłowemu wykonać pracę znacznie efektywniej. Stosowanie pozycjonerów wideł wózków widłowych przynosi wiele korzyści dla operatorów i przedsiębiorstw. Przede wszystkim pozwala na znaczne przyspieszenie pracy w magazynach i hurtowniach.

Dzięki zastosowaniu pozycjonera można także uniknąć uszkodzeń ładunków spowodowanych przez nieprawidłowy rozstaw wideł. Ponadto, zamontowanie pozycjonera wideł nie stwarza żadnego zagrożenia dla użytkowników wózka oraz innych pracowników. Można by powiedzieć nawet, że użycie pozycjonera wideł wręcz eliminuje jakiekolwiek rodzaje zagrożeń, wpływając na poprawę bezpieczeństwa pracy. Pozycjoner wideł jest stworzony do pracy z długimi widłami i może być zastosowany przy przewożeniu towarów zarówno wózkiem widłowym, jak i ładowarką teleskopową, znajdując zastosowanie w magazynach, na halach produkcyjnych lub przemysłowych.

Wybór odpowiedniego pozycjonera wideł

W Jazgot znajdziesz pozycjonery kompatybilne z wózkami najpopularniejszych marek, takich jak Toyota, Linde, Jungheinrich, Mitsubishi i wielu innych. Wybierając pozycjonery z oferty, inwestujesz w produkty, które nie tylko zwiększają wydajność operacyjną, ale także przyczyniają się do długoterminowego zwiększenia rentowności Twojego przedsiębiorstwa. CAM attachments® oferuje szeroki wybór pozycjonerów wideł, aby jak najdokładniej dopasować je do Twoich potrzeb.

Kryteria doboru

Ważne jest, aby pozycjoner widłowy był dobrany odpowiednio do wózka widłowego, aby usprawnić jego pracę. Należy wziąć pod uwagę następujące kwestie:

1. Sektor i udźwig: W zależności od sektora, w którym pracujesz, wózek widłowy podnosi lekkie lub ciężkie ładunki. Do standardowego użytku w magazynie wystarcza zwykle udźwig od 2,5 do 3,5 tony.
2. Intensywność użytkowania: Należy wiedzieć, jak długo wózek widłowy musi przewozić ładunki. Aktywność do 8 godzin dziennie kwalifikowana jest jako normalne użytkowanie. Jeśli wózek widłowy wykorzystywany jest tylko przez jedną zmianę dziennie, należy do tej kategorii. Do intensywnej pracy (do 16 godzin dziennie) lepiej jest wybierać widły montowane w uchwytach na prętach lub widły typu sworzniowego.

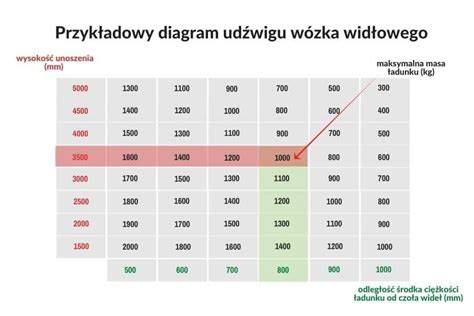

Na podstawie odpowiedzi na powyższe dwa pytania można stwierdzić, gdzie plasuje się wózek na wykresie "udźwigu" i "intensywności użytkowania".

Rodzaje pozycjonerów

Istnieje wiele różnych rodzajów pozycjonerów do wideł, które umożliwiają wykonanie pracy w lepszy sposób. Pozycjoner może nam się przydać do pracy w magazynach, na halach produkcyjnych lub przemysłowych. Dobór odpowiedniego urządzenia powinien być przemyślany, a zakupu najlepiej dokonać u zaufanego producenta.

• Pozycjonery wieszane: Nasz asortyment składa się głównie z pozycjonerów wieszanych, które nie są zintegrowane z masztem i dlatego muszą być mocowane oddzielnie do płyty czołowej. Przy normalnych zastosowaniach o średniej wadze 2,5-5 ton bez wątpienia wystarczy płyta czołowa FEM, służąca do montażu standardowych wideł FEM. Uchwyty wideł montowane na prętach są dosłownie "zawieszone na pręcie", a popularnym przykładem jest model PFA, który wytrzymuje szczególnie duże obciążenia. Dodatkowo można również wybrać widły typu sworzniowego.
• Pozycjonery zintegrowane: Oczywiście można również wybrać pozycjoner wideł, który jest już zintegrowany z masztem. Stanowi on wtedy całość i jest najbardziej wytrzymałym rozwiązaniem w zastosowaniach, gdzie wymagana jest duża wytrzymałość. Należy pamiętać, że w przypadku zużycia koszty wymiany są wyższe, ponieważ zamiast wymiany tylko pozycjonera wideł musisz wymienić całość.

Masz specyficzne wymagania co do pozycjonera wideł? Chcesz przyspawać widły? Nie jest to problemem. Chcesz w pełni wykonany do Twoich potrzeb pozycjoner wideł? Takie rozwiązania również są dostępne.

Montaż pozycjonera wideł

Jeżeli po raz pierwszy mamy do czynienia z pozycjonerem wideł, zapewne możemy mieć trudność lub wątpliwości co do zamocowania urządzenia na wózku widłowym. Pozycjoner wideł powinien zostać przyłączony do tak zwanej standardowej karetki wózka widłowego. Tam należy zamocować urządzenie, żeby móc je sprawnie obsługiwać.

Wymagania hydrauliczne

Podłączanie jednak nie zawsze może być prostą sprawą. Istnieją bowiem różne wersje pozycjonerów mające różne chwytaki. Dlatego też, chcąc podłączyć pozycjoner wideł do wózka widłowego, konieczne będzie posiadanie jednego lub dwóch dodatkowych przyłączy hydraulicznych. Zależy to jednak od tego, jakiej wersji jest chwytak pozycjonera.

Jeżeli mamy problem z podłączeniem pozycjonera do wózka, zawsze trzeba powierzyć to zadanie osobie, która zna się lepiej od nas. Konieczne jest bowiem podłączenie pozycjonera w sposób odpowiedni, żeby nie narażać siebie oraz innych pracowników na jakiekolwiek szkody. Odpowiednie zamocowanie pozycjonera gwarantuje także sprawną pracę wózka widłowego.

Szczegółowe instrukcje montażu (Bolzoni Auramo, seria SF i SG)

Zanim przystąpisz do eksploatacji lub naprawy osprzętu, zapoznaj się dokładnie z treścią niniejszej instrukcji, aby zapewnić bezpieczne i bezawaryjne działanie sprzętu od samego początku. Przed przystąpieniem do pracy z osprzętem, upewnij się, czy wiesz, w jaki sposób działa i do czego służy. Każdy kraj posiada własne przepisy bezpieczeństwa dotyczące użytkowania wózków widłowych i przystawek do wózków.

Montaż: Wersja zintegrowana (modele SF/SG-Fi oraz SF/SG-Ai)

• Zamontuj rolki prowadzące karetkę w maszcie na sworzniach pozycjonera.
• Ustaw rolki zgodnie z zaleceniami producenta wózka widłowego.
• Włóż pozycjoner do masztu. Podepnij łańcuch podnoszący i wyreguluj jego naciąg, postępując zgodnie z instrukcjami producenta wózka.
• Zamocuj blokady karetki i łańcucha, jeśli są wymagane. Sprawdź, czy są poprawnie zamocowane i dopasowane do elementów im odpowiadających znajdujących się na pozycjonerze i na maszcie wózka widłowego.

Ostrzeżenie: Sprawdź, czy udźwig zredukowany wózka po zamontowaniu osprzętu pozwala na podnoszenie danych ładunków. Zastosowanie osprzętu niemal zawsze redukuje nominalny udźwig wózka.

Montaż: Wersja zawieszana ISO-2328 (modele SF/SG-F oraz SF/SG-A)

• Sprawdź i oczyść karetkę wózka.
• Poluzuj dolne haki mocujące. W modelach z szybkozłączem pociągnij dźwignię, jednocześnie obracając hak w dół.
• Zawieś osprzęt na karetce wózka na górnych hakach. Upewnij się, że górne haki są poprawnie zamocowane na karetce.
• Ustaw osprzęt centralnie na karetce. Przyspawaj dołączone blokady centrujące do karetki albo do górnych haków mocujących.
• Zamocuj dolne haki mocujące. Zabezpiecz śruby za pomocą Locktite 270. Dociągnij kluczem dynamometrycznym z siłą 540 Nm (55 kpm / 400 lbs-ft). W modelach z szybkozłączem zamknij dolne haki mocujące.

Ostrzeżenie: Przed dokręceniem dolnych haków mocujących, górne haki mocujące muszą już być dokładnie zamocowane do górnej ramy karetki.

Instalacja przewodów hydraulicznych

Przepłucz przewody zasilające na maszcie, w celu usunięcia powietrza i drobnych zanieczyszczeń - tak aby nie dostały się do instalacji hydraulicznej pozycjonera. Podłącz przewody hydrauliczne wychodzące z wózka do złączek pozycjonera. Dokładne miejsce wyprowadzenia przewodów zależy od typu wózka i rodzaju zastosowanego masztu.

Sprawdzenie poprawności działania

• Sprawdź, czy wszystkie śruby i mocowania zostały dokładnie przymocowane.
• Kilkakrotnie wykonaj wszystkie możliwe ruchy pozycjonerem, aby wypchnąć resztki powietrza z układu hydraulicznego do zbiornika.
• Sprawdź, czy nie ma przecieków.
• Upewnij się, że przewody hydrauliczne nie są skręcone lub zagrożone przetarciem w żadnej pozycji roboczej.

Uwaga: Sprzęt został wstępnie nasmarowany w fabryce.

Funkcje pozycjonera wideł (Bolzoni Auramo seria SF i SG)

Pozycjoner wideł Bolzoni Auramo seria SF i SG posiada dwie odrębne funkcje:

• Pozycjonowanie wideł: Funkcja ta pozwala na łatwe i dokładne ustawienie rozstawu wideł. Mogą one być łatwo przesunięte do żądanego rozstawu pasującego do szerokości palety albo do szerokości ładunku.
• Przesuw boczny: Pozwala na dogodne manewrowanie ładunkiem w trudno dostępnych miejscach, co znacznie zmniejsza konieczność manewrowania całym wózkiem.

Ostrzeżenie: Przesuw pozycjonera widłowego serii SF, z wewnętrznym przesuwem bocznym, wynosi ponad ± 100 mm (± 4”). Wielkość przesuwu bocznego zależy od pozycji i rozstawu wideł.

Eksploatacja i bezpieczeństwo

Jazda z ładunkiem

Jedź ostrożnie i bezpiecznie. Unikaj gwałtownego przyspieszania i hamowania. W czasie jazdy zawsze trzymaj ładunek w pozycji opuszczonej i, jeśli to możliwe, maszt podnośnika odchylony do tyłu. Pod żadnym pozorem nie przekraczaj dozwolonej prędkości! Nie przeciążaj wózka - sprawdź udźwig wózka na tabliczce znamionowej.

Nigdy gwałtownie nie przyspieszaj ani nie hamuj, jeśli ładunek znajduje się w górze, gdyż grozi to utratą stabilności. Zachowaj szczególną ostrożność przy przesuwaniu lub nachylaniu podniesionego ładunku.

Parkowanie

Zawsze opuszczaj ładunek w trakcie parkowania. Wyłącz zasilanie i zaciągnij hamulec, jeśli zostawiasz sprzęt bez dozoru.

Załadunek

Podejmując ładunek lub paletę z miejsca składowania odjedź wózkiem tylko na taką odległość, jaka jest potrzebna, aby bezpiecznie opuścić ładunek.

Przesuw boczny

Nie ryzykuj utraty stabilności przy przesuwaniu ładunku w bok. Wykonuj ten manewr jedynie z ładunkiem opuszczonym w dół lub w pobliżu miejsca jego składowania. Zachowaj szczególną ostrożność przy przenoszeniu ładunków z przesuniętym środkiem ciężkości.

Konserwacja pozycjonera wideł

Zakres czynności przeglądu dziennego

• Sprawdzenie działania pozycjonowania wideł i przesuwu bocznego.
• Sprawdzenie, czy nie ma przecieków.
• Sprawdzenie, czy korpus i widły nie są uszkodzone lub czy nie wystąpiły inne usterki.
• Sprawdź, czy wszystkie elementy mocujące są odpowiednio zamocowane.

Zakres czynności przeglądu po 300 motogodzinach

• Wyczyść sprzęt.
• Sprawdzenie działania pozycjonowania wideł i przesuwu bocznego.
• Sprawdzenie, czy nie ma przecieków.
• Sprawdzenie, czy korpus i widły nie są uszkodzone i czy nie wykazują usterek.
• Sprawdzenie wszystkich połączeń spawanych.
• Sprawdzenie wszystkich elementów mocujących.
• Sprawdzenie łożysk, wałków i elementów oporowych. Wymiana zużytych części.
• Sprawdzenie ślizgów przesuwu bocznego (tylko seria SG). Wymiana zużytych części.
• Nasmaruj łożyska górne i wałki. Nasmaruj ślizgi przesuwu bocznego (tylko w serii SG). Używaj jedynie smarów dobrej jakości.
• Sprawdź, czy widły nie noszą śladów pęknięć, zwłaszcza w rejonie przechyłu wideł. Wymień nadmiernie zużyte, wadliwe lub uszkodzone widły.

Instrukcje bezpieczeństwa

• Ostrzeżenie: Nigdy nie przekraczaj dopuszczalnego ciśnienia roboczego.
• Ostrzeżenie: Nie przeciążaj wózka ani osprzętu. Miej na uwadze fakt, że udźwig znamionowy wózka i osprzętu może być niższy niż udźwig podany na tabliczce znamionowej pozycjonera. Producent wózka podnośnikowego jest odpowiedzialny za obliczenie udźwigu znamionowego zespołu wózka i osprzętu. Sprawdź na tabliczce znamionowej wózka.
• Ostrzeżenie: Nigdy nie stawaj na widłach ani na ładunku.
• Ostrzeżenie: Nigdy nie stawaj pod ładunkiem ani też pod nieobciążonym osprzętem.
• Ostrzeżenie: Nigdy nie przebywaj w zasięgu pracującego osprzętu ani pomiędzy widłami.
• Ostrzeżenie: Ogranicz do niezbędnego minimum jazdę z podniesionym ładunkiem. Nigdy gwałtownie nie przyspieszaj ani nie hamuj z podniesionym ładunkiem.
• Ostrzeżenie: Używaj osprzętu tylko zgodnie z przeznaczeniem. Podnoszenie innych przedmiotów może być przyczyną zagrożenia. Nie używaj pozycjonera do zaciskania, czyli jako chwytaka.
• Ostrzeżenie: Nie ryzykuj utraty stabilności przy przesuwaniu ładunku w bok. Wykonuj ten manewr z opuszczonym ładunkiem lub w pobliżu miejsca składowania. Zachowaj szczególną ostrożność przy przenoszeniu ładunków z przesuniętym środkiem ciężkości.
• Ostrzeżenie: Przed rozpoczęciem pracy zawsze sprawdź stan techniczny osprzętu. Nigdy nie używaj sprzętu uszkodzonego lub wadliwego.
