Diagnostyka i Naprawa Przecieków Wewnętrznych w Układzie Hydraulicznym Wózka Widłowego

Układ hydrauliczny w wózku widłowym odgrywa kluczową rolę w funkcjonowaniu urządzenia, umożliwiając podnoszenie, opuszczanie ładunków oraz wychylanie masztu. Jeżeli występują problemy z tym systemem, może to negatywnie wpływać na wydajność i bezpieczeństwo wózka. Wózki widłowe składają się z wielu skomplikowanych elementów, a kluczowym z nich jest układ hydrauliczny, który odpowiada za możliwość podnoszenia i opuszczania wideł.

Podstawy Hydrauliki Siłowej

Zjawisko przepływu cieczy jest znane od dawna - już w czasach starożytnych potrafiono prowadzić wodę z gór i wzniesień. W naszych czasach podstawy dzisiejszej hydrauliki siłowej stworzyli Pascal i Bernoulli, zajmując się przepływem cieczy pod ciśnieniem.

Obecnie hydraulika siłowa znajduje zastosowanie prawie we wszystkich gałęziach przemysłu, począwszy od kosmosu, lotnictwa, kolejnictwa, przemysłu zbrojeniowego, na górnictwie pod ziemią kończąc. Aby dobrze zrozumieć zagadnienia hydrauliki i układów z nią związanych, należy zdefiniować kilka podstawowych pojęć.

Czym jest układ hydrauliczny?

Układem hydraulicznym nazywamy zespół wzajemnie połączonych ze sobą elementów (części), których zadaniem jest przekazywanie energii za pomocą cieczy (oleju hydraulicznego) pod ciśnieniem. Początkiem układu jest pompa wyporowa napędzana od silnika elektrycznego lub spalinowego. Końcem układu jest siłownik (lub silnik hydrauliczny), który sprzężony z mechanizmem podnoszenia wykonuje pracę, unosząc ładunek. Układ hydrauliczny stanowi obieg zamknięty, gdzie olej ze zbiornika ze specjalnym filtrem przedostaje się do pompy, stamtąd do rozdzielacza, a następnie do siłowników mechanicznych, po czym kierowany jest z powrotem do zbiornika.

Transformacja energii w układzie hydraulicznym

Z punktu widzenia fizyki w układzie hydraulicznym następuje zamiana energii mechanicznej na energię potencjalną, która powoduje wysuw tłoczyska i wykonanie pracy. Pasem transmisyjnym jest tutaj ciecz hydrauliczna (olej), który został sprężony przez pompę, czyli pobrał energię od pompy i oddał ją do siłownika. Tę energię nazywamy energią ciśnienia. Według Pascala jest to parcie cieczy, które rozchodzi się we wszystkich kierunkach jednakowo. W mechanice maszyn jest to hydrostatyka, czyli energia potencjalna pochodząca od ciśnienia. Energia kinetyczna, pochodząca od objętości i prędkości przepływu, określana jest jako hydrokinetyka.

Bilans mocy i sprawność układu

W układach hydraulicznych możemy zrobić bilans mocy i określić sprawność układu. Poniżej przedstawiono podstawowe zależności (dla uproszczenia pominięto opory tarcia, straty i przecieki wewnętrzne pompy oraz siłownika):

Wzory na moc:

• Moc włożona (pompa): Pw = Q ∙ p
• Wydatek pompy: Q = n ∙ q
• Zatem: Pw = n ∙ q ∙ p
• Praca użyteczna (siłownik): Lu = F ∙ s, gdzie F = m ∙ g
• Moc użyteczna (siłownik): Pu = Lu / t = m ∙ g ∙ s / t

Porównując moc włożoną (Pw) i moc użyteczną (Pu), otrzymujemy zależność, że Pw > Pu. Różnica Pw - Pu to strata energii. Sprawność układu ŋ = (Pu/Pw) * 100%, która dla typowych układów wynosi około 85%.

Źródła strat energii w układzie hydraulicznym

Straty te wynikają głównie z oporów przepływu przez wąskie szczeliny zaworów dławiących, strat na przewodach (zwłaszcza przy przepływie pod kątem, np. na kolanku 90° czy trójniku). Przecieki na suwakach rozdzielacza i w pompie dodatkowo powodują nagrzewanie się oleju, co zmniejsza jego lepkość i przyczynia się do spadku sprawności. Aby poprawić sprawność, do układów wprowadza się różnego rodzaju wymienniki ciepła (chłodnice).

Typowy układ hydrauliczny w wózkach podnośnikowych

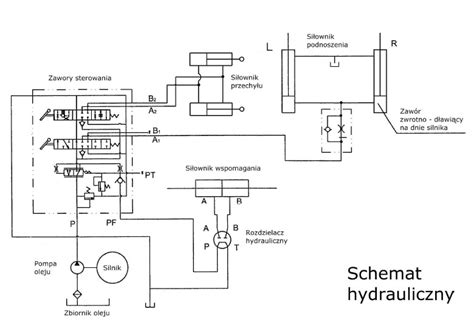

Olej jest zasysany ze zbiornika przez pompę zębatą. Pompa generuje ciśnienie około 250 barów i przetłacza olej do zaworu maksymalnego. Dalej olej dochodzi do rozdzielacza. Jeżeli dźwignie rozdzielacza są w pozycji neutralnej (nie są przesterowane), olej wraca do zbiornika - jest to tak zwany krótki obieg oleju.

Jeśli natomiast przesterowana jest dźwignia od podnoszenia, wówczas olej płynie do siłownika podnoszenia. W zależności od ciężaru na widłach, pompa generuje odpowiednie ciśnienie. Im mniejszy ciężar, tym mniejsze ciśnienie. Przy wychyleniu dźwigni siłownika podnoszenia w przeciwną stronę następuje opuszczanie, w wyniku wypływu oleju do zbiornika. Dźwignia od pochylania masztu działa w ten sam sposób: wychylenie dźwigni w dół to pochylenie masztu na kabinę, a wychylenie w górę powoduje pochylenie do przodu.

Zabezpieczenia przed przeciążeniami i niekontrolowanym ruchem

Zawory maksymalnego ciśnienia

W układzie hydraulicznym zastosowano zabezpieczenia w postaci dwóch zaworów maksymalnego ciśnienia. Jeden znajduje się w bloku rozdzielacza, a drugi przed rozdzielaczem. Normalnie są one zamknięte i nie pracują. Otworzą się wtedy, gdy na widłach jest ciężar przekraczający dopuszczalną wartość - wówczas powstałe ciśnienie od ciężaru ładunku uniesie kulkę lub grzybek (w zależności od konstrukcji zaworu) i kanałem przelewowym olej popłynie wprost do zbiornika oleju.

Drugim momentem otwarcia się zaworów jest sytuacja, kiedy siłowniki pochylania masztu będą w skrajnych położeniach, co oznacza największe dopuszczalne ciśnienie w układzie. Trzecia sytuacja to wysunięcie siłownika podnoszenia do momentu, aż tłok oprze się o dławicę. Wówczas również zadziała zawór maksymalnego ciśnienia. Zdublowanie tych zaworów, potocznie nazywanych zaworami bezpieczeństwa, ma na celu zabezpieczenie układu przed przeciążeniem i wzrostem ciśnienia ponad dopuszczalną wartość, a także zapewnia bezpieczeństwo na wypadek uszkodzenia jednego z nich.

Zawory zwrotno-dławiące

Innym rodzajem zabezpieczenia są zawory zwrotno-dławiące. Mają one dwa kierunki przepływu oleju: jeden kierunek, od strony kulki (lub suwaka), jest swobodny (np. podczas napełniania siłownika), a drugi, przeciwny, prowadzi przez regulowaną szczelinę, powodując opóźnienie opróżniania siłownika. W siłownikach pochylenia masztu ustawiono je tak, aby prędkości pochylania w obu kierunkach były jednakowe i w miarę spowolnione. Ma to wpływ na precyzję położenia ładunku i bezpieczeństwo pracy. W siłownikach podnoszenia warunek, że prędkość ʋ ≤ 0,35 m/s, zapewnia, że ładunek nie ulegnie rozpędzeniu i uszkodzeniu w trakcie odkładania na miejsce magazynowe. Te zawory niekiedy nazywane są hamulcowymi, od roli, jaką pełnią w układzie.

Należy pamiętać, że przedstawiony i omówiony schemat należy do starszej generacji układów. Nowsze orbitrole (układy wspomagania kierownicy) umożliwiają włączenie układu kierowania (skrętu) w zasilanie z tej samej pompy co układ hydrauliczny. Wtedy olej z zaworu maksymalnego idzie na układ kierowniczy, a ruch dźwignią od podnoszenia lub pochylenia masztu powoduje automatyczne przekierowanie strumienia na rozdzielacz.

Najczęstsze awarie układu hydraulicznego w wózkach widłowych

Jedną z najczęstszych usterek układu hydraulicznego w wózku widłowym jest wyciek. Olej hydrauliczny pełni ważną rolę w konstrukcji maszyny, zapobiegając tarciu, które mogłoby szybko doprowadzić do uszkodzenia ważnych i drogich części. Główną przyczyną awarii hydrauliki są przeciążenia, korozja i zmęczenie materiałowe związane z pracą układu. Czynniki te wpływają na zużywanie się takich elementów jak pompa czy filtry.

W czasie eksploatacji wózka widłowego często dochodzi do wycieku oleju związanego z uszkodzeniem złącz, zaworów lub siłowników hydraulicznych. Wycieki oleju, spadek siły podnoszenia i samoczynne opadanie masztu to najczęstsze sygnały, że hydraulika wózka widłowego wymaga interwencji. W przeciwieństwie do usterek elektrycznych, układ hydrauliczny daje widoczne i mierzalne objawy - spadek ciśnienia, mokre plamy pod maszyną, film olejowy na siłowniku. Szybkie rozpoznanie źródła problemu pozwala dobrać właściwą część zamienną i skrócić przestój.

Objawy awarii hydraulicznej

Objawy awarii hydraulicznej dzielą się na dwie kategorie:

• Wyciek zewnętrzny: zostawia widoczne ślady na obudowie i przewodach.
• Przeciek wewnętrzny: odbiera siłę lub utrzymanie pozycji bez widocznej plamy oleju.

To rozróżnienie od razu zawęża listę podejrzanych podzespołów.

Najczęstsze objawy obejmują:

• Wyciek na przewodzie hydraulicznym: najpierw „pocenie się” w miejscu przetarcia, potem strużka oleju, zwykle na łuku gięcia.
• Wyciek na szybkozłączu: punktowy, na styku po podłączeniu osprzętu lub przy ruszeniu przewodem.
• Spadek siły podnoszenia: maszt pracuje wolniej pod obciążeniem. Może wskazywać na zużycie pompy hydraulicznej lub nieszczelność zaworów.
• Samoczynne opadanie masztu lub wideł: utrata utrzymania wysokości sygnalizuje zużycie uszczelnień tłoka w siłowniku.
• Nierówna reakcja na dźwignię: zacinający się suwak rozdzielacza, często wywołany zanieczyszczeniami lub zużyciem.

Awarie pompy i rozdzielacza wpływają zwykle na kilka funkcji naraz, natomiast problemy siłownika ograniczają się do jednej sekcji masztu. Zakres objawów podpowiada, gdzie szukać przyczyny - to pierwszy filtr diagnostyczny.

Podzespoły hydrauliczne i ich typowe usterki

Każdy element układu hydraulicznego ma charakterystyczny wzorzec awarii, który pozwala go zidentyfikować jeszcze przed rozbieraniem. Znajomość tych wzorców skraca czas diagnostyki i ogranicza zbędną wymianę sprawnych części.

• Przewód hydrauliczny: elastyczny, z oplotem. Przetarcia na łukach gięcia, pęknięcia zewnętrzne, wybrzuszenia pod ciśnieniem. Wymiana profilaktyczna po przekroczeniu zalecanego okresu eksploatacji.
• Szybkozłącze: z zaworkiem. Wyciek na gwincie lub uszczelce O-ring. Wymaga kontroli przy każdym podłączeniu osprzętu.
• Uszczelniacz tłoczyska: pierścień na pręcie siłownika. Zostawia film olejowy na chromie i zbiera brud w jednym pasie. Łatwo go przeoczyć bez bliskiej inspekcji.
• Siłownik podnoszenia: duża średnica, duża siła. Traci utrzymanie wysokości, gdy uszczelnienia tłoka są zużyte i olej przepływa wewnątrz. Do ich zniszczenia może dojść np. kiedy ciśnienie oleju hydraulicznego jest za duże i dochodzi do wycieków zewnętrznych i rozszczelnienia czy poprzez unoszenie ładunków cięższych niż maksymalna masa wskazana przez producenta. Z tego powodu tak ważne jest przestrzeganie zapisów zawartych w instrukcji.
• Pompa hydrauliczna: serce układu. Zużycie objawia się wolniejszą pracą masztu i głośniejszą pracą samej pompy. Spadek ciśnienia na manometrze potwierdza diagnozę. Szczególnie wrażliwy jest napęd pompy zasilającej i siłowniki podnoszenia ładunków. Jeśli dojdzie do jej zniszczenia, wózek widłowy nie będzie w stanie podnosić i opuszczać ładunków.
• Rozdzielacz hydrauliczny: blok zaworów sterujących. Nierówna reakcja na dźwignię, zacinanie suwaka, utrata utrzymania pozycji pod obciążeniem.
• Zawory hydrauliczne: pozwalają na kontrolowanie przepływu oleju w całym systemie. Jeśli dojdzie do ich uszkodzenia, może pojawić się problem z płynnym podnoszeniem i opuszczaniem ładunków.
• Filtry: pozwalają na szybkie usunięcie ewentualnych zanieczyszczeń z oleju. Z czasem ulegają one zużyciu i przestają działać w odpowiedni sposób.

Usterkę najłatwiej przypisać, gdy objaw wskazuje na konkretne miejsce: wyciek z uszczelniacza tłoczyska widać na pręcie siłownika, wyciek ze szybkozłącza - na jego korpusie i gwincie. Choć efekt bywa podobny, wymagają różnych części zamiennych.

Szczegółowa diagnostyka układu hydraulicznego krok po kroku

Systematyczna diagnostyka z manometrem hydraulicznym daje powtarzalne i jednoznaczne wyniki. Rozróżnia awarię pompy od nieszczelności zaworów precyzyjniej niż ocena „na oko” po prędkości ruchu masztu.

1. Zabezpiecz wózek: opuść osprzęt na podłoże i rozładuj układ. Nigdy nie otwieraj przewodów pod ciśnieniem.
2. Sprawdź poziom i wygląd oleju w zbiorniku: Niski poziom oleju może prowadzić do problemów z układem hydraulicznym. Zanieczyszczenia, opiłki lub zmiana barwy wskazują na zużycie wewnętrzne. Zanieczyszczenia lub woda w oleju hydraulicznym mogą powodować problemy z działaniem systemu. Aby zapobiec poważnym usterkom, konieczna jest regularna wymiana płynów eksploatacyjnych.
3. Podłącz manometr: do złącza testowego (port serwisowy). Pomiary wykonuj zarówno na biegu jałowym, jak i podczas podnoszenia pod obciążeniem.
4. Porównaj ciśnienie robocze: z wymaganiami producenta. Odchylenie wskazuje na zużycie pompy lub nieszczelność w obwodzie.
5. Sprawdź zawór przelewowy: przez obserwację stabilności wskazania na końcu ruchu siłownika - powinno utrzymywać się w zakresie nominalnym.
6. Testuj rozdzielacz: pod kątem utrzymania pozycji. Tempo opadania masztu pod obciążeniem to mierzalny wskaźnik stanu zaworów.
7. Skontroluj siłownik podnoszenia: pod kątem wycieków na uszczelnieniu tłoczyska oraz śladów oleju na korpusie. Diagnostyka siłowników hydraulicznych: Jeżeli wózek widłowy ma problemy z podnoszeniem lub opuszczaniem ładunków, problemem mogą być siłowniki hydrauliczne. Sprawdź, czy nie ma widocznych uszkodzeń czy wycieków.
8. Kontrola pompy hydraulicznej: Pompa hydrauliczna jest kluczowym elementem systemu i może być źródłem problemów, jeżeli nie działa prawidłowo.
9. Sprawdzenie zaworów: Zawory w systemie hydraulicznym kontrolują przepływ oleju i mogą powodować problemy, jeżeli są uszkodzone lub zablokowane.
10. Oceń stan uszczelnień: o-ringów, uszczelniaczy tłoczyska, uszczelnień na połączeniach. Nawet drobna nieszczelność robi różnicę.

Właściwa kolejność testów - od poziomu oleju przez ciśnienie po szczelność poszczególnych elementów - pozwala uniknąć niepotrzebnej rozbiórki. Usterkę lokalizujesz, zanim cokolwiek rozbierzesz. Wyniki mówią jasno: wymienić przewody, uszczelnienia, zawór czy element wykonawczy.

Przeciek wewnętrzny w siłownikach wychyłu wózka widłowego

W przypadku wewnętrznego przecieku w siłownikach przechyłu, często obserwuje się wzmożony wyciek oleju podczas przechylania, szczególnie po dłuższym postoju wózka. Jest to zazwyczaj spowodowane stwardnieniem uszczelniacza ciśnieniowego z powodu wieku. Tego typu uszczelniacze, szczególnie te w kształcie litery "U" do polskich siłowników, są ogólnie dostępne i niedrogie. Przy okazji wymiany uszczelniacza ciśnieniowego zaleca się również wymianę uszczelniaczy zgarniających. Po rozebraniu siłownika na uszczelniaczu zazwyczaj jest napisany rozmiar; warto też mieć stary na wzór.

Konserwacja i naprawa układu hydraulicznego

Mimo pozornie prostej konstrukcji wózki widłowe to urządzenia o zaawansowanej technologicznie konstrukcji, której kluczowym elementem jest układ hydrauliczny. Uszkodzenie niektórych elementów jest nieuniknione, zwłaszcza w przypadku intensywnie eksploatowanych maszyn. Aby jednak nie doprowadzić do rozległych awarii i ograniczyć koszty napraw, warto wymieniać zużyte części odpowiednio wcześnie. Kluczowa jest obserwacja sposobu pracy urządzenia. Niezwykle istotne są też regularne przeglądy i testy, na przykład siłowników pochylania masztu, za które odpowiada układ hydrauliczny i pompa hydrauliczna.

Dobór części na podstawie diagnozy

Po zlokalizowaniu źródła problemu dobór części zamiennych sprowadza się do przypisania objawu do konkretnego podzespołu i zamówienia odpowiedniego zestawu naprawczego lub kompletnego elementu:

• Wyciek na przewodzie: przewód hydrauliczny z oplotem, dopasowany długością i przyłączami do konkretnego modelu.
• Wyciek na szybkozłączu: zestaw uszczelnień O-ring lub kompletne szybkozłącze z zaworkiem.
• Film olejowy na tłoczysku siłownika: zestaw naprawczy siłownika (uszczelniacze, prowadnice, pierścienie).
• Spadek ciśnienia + głośna praca: weryfikacja pompy hydraulicznej; regeneracja lub wymiana na nową.
• Nierówna reakcja rozdzielacza: zestaw naprawczy suwaka lub kompletny rozdzielacz hydrauliczny.

Numer katalogowy części zawsze warto zweryfikować z dokumentacją techniczną wózka - model, rocznik i seria decydują o kompatybilności przyłączy i parametrów. Uszczelniacze do siłowników są dostępne w sklepach rolniczych lub zajmujących się hydrauliką siłową.

Profesjonalny serwis

Pamiętaj, że układ hydrauliczny wózka widłowego jest skomplikowanym systemem, który może wymagać profesjonalnej diagnostyki i naprawy. Profesjonalny serwis wózków widłowych zawsze rozpoczyna się od wstępnych oględzin, zlokalizowania problemu i przygotowania wyceny. Dopiero w kolejnym kroku następuje właściwa regeneracja hydrauliki. Wybierając odpowiednią firmę, warto decydować się na serwis, który posiada dużą bazę części zamiennych.

Rola operatora i nadzór UDT

Wózki widłowe to urządzenia podlegające kontroli Urzędu Dozoru Technicznego (UDT). Oznacza to, że raz na kilkanaście miesięcy muszą być sprawdzane przez pracownika wyznaczonego przez UDT. Taki przegląd ma na celu wykrycie ewentualnych usterek i zlecenie ich naprawy. Za bieżącą kontrolę stanu technicznego wózka widłowego zwykle odpowiada jego operator. Taka osoba musi mieć odpowiednie uprawnienia, zdobyte na egzaminie organizowanym przez UDT. W trakcie kursu przygotowującego do testu przyszli operatorzy są uczeni, jak wygląda budowa wózka widłowego i o czym trzeba pamiętać, by zachować urządzenie w odpowiednim stanie. Wykwalifikowany operator wie, jak rozpoznać usterki układu hydraulicznego i co zrobić, gdy dojdzie do awarii pojazdu.
