Hydrauliczny Dźwig Samochodowy (HDS): Budowa, Zasada Działania i Kluczowe Aspekty

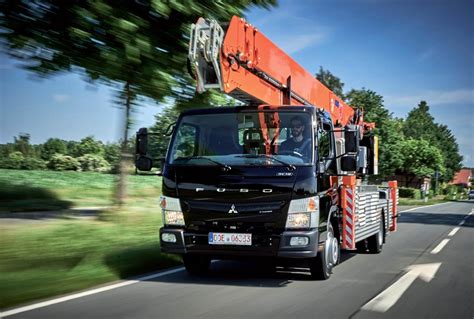

HDS, czyli Hydrauliczny Dźwig Samochodowy (określany także jako żuraw przeładunkowy), to niezastąpiony sprzęt w logistyce, budownictwie, transporcie i wielu innych branżach, gdzie kluczowe jest szybkie załadowanie lub rozładowanie ciężkich towarów. Montowany na samochodzie ciężarowym, umożliwia obsługę ładunków bez konieczności użycia dodatkowych urządzeń przeładunkowych, takich jak dźwigi stacjonarne czy wózki widłowe.

Czym jest HDS i jak działa?

HDS to specjalistyczne urządzenie montowane na podwoziu samochodowym, które pozwala na precyzyjne podnoszenie i przemieszczanie ciężkich ładunków. Jego główną zaletą jest możliwość samodzielnego załadunku i rozładunku towarów, co eliminuje potrzebę angażowania dodatkowego sprzętu. Tam, gdzie standardowo wymagane byłyby wózki widłowe, suwnice czy dźwigi stacjonarne, pojazd wyposażony w HDS radzi sobie w pełni samodzielnie.

Zasada działania HDS opiera się na hydraulice siłowej. Specjalna pompa hydrauliczna, napędzana przez silnik samochodu (przez przystawkę mocy PTO), wytwarza ciśnienie (do 350 bar), które jest następnie kierowane do rozdzielaczy i siłowników hydraulicznych. To właśnie siłowniki odpowiadają za ruchy ramienia i wysięgnika, zapewniając dużą precyzję ruchu i możliwość pracy w trudnych warunkach terenowych.

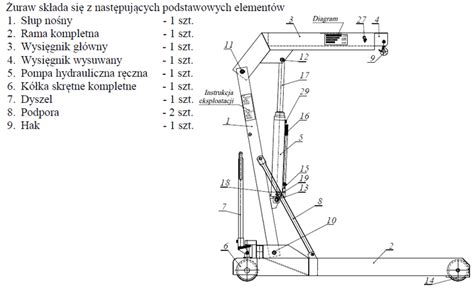

Budowa Hydraulicznego Dźwigu Samochodowego

Niezależnie od producenta - czy to Hiab, Palfinger, Fassi czy inny - budowa HDS jest zasadniczo podobna. Różnice dotyczą głównie detali konstrukcyjnych, systemów sterowania i wyposażenia dodatkowego. Główne elementy żurawia HDS to:

• Podstawa żurawia: Stanowi ramę pośrednią i płytę montażową, która łączy urządzenie z podwoziem pojazdu. Jej prawidłowy montaż jest kluczowy dla stabilności całego układu i trwałości samochodu.
• Kolumna: Pionowy element konstrukcyjny, który przenosi moment obrotowy z napędu na wysięgnik. W jej wnętrzu znajdują się siłowniki hydrauliczne odpowiedzialne za podnoszenie ramienia.
• Wysięgnik: Główna część robocza żurawia, często nazywana również ramieniem. Składa się z sekcji teleskopowych (najczęściej od 3 do 6), które umożliwiają jego wysuwanie i skracanie. Dzięki temu żuraw może osiągać znaczne zasięgi (od 8 do nawet 35 metrów), co jest szczególnie przydatne w miejscach o ograniczonej przestrzeni. Kluczową zasadą jest to, że im dłuższy wysięg, tym mniejszy udźwig.
• Hydraulika: Serce każdego HDS, obejmujące pompę hydrauliczną, rozdzielacze i siłowniki.
• Podpory: Wysuwane ramiona ze stopami, które stabilizują pojazd podczas pracy. Typowy HDS ma 4 podpory hydrauliczne o rozstawie 5-8 metrów. Pełne rozłożenie podpór może zwiększyć udźwig nawet o 50-100% w porównaniu do pracy z ograniczonym rozstawem.
• Sterowanie: Odbywa się z konsoli na pojeździe, za pomocą pilota przewodowego lub radiowego (zasięg do 100 m). Nowoczesne systemy wykorzystują proporcjonalne dżojstiki i wyświetlacze LCD pokazujące parametry pracy.

Zastosowanie HDS w praktyce

Żurawie HDS znajdują szerokie zastosowanie w różnych sektorach przemysłu, co przekłada się na efektywność i bezpieczeństwo pracy:

• Logistyka: Dźwigi HDS sprawdzają się wszędzie tam, gdzie towar trzeba dostarczyć bezpośrednio "pod inwestycję" lub do klienta, który nie dysponuje własnym sprzętem do rozładunku. Operator HDS obsługuje rampy załadunkowe, place składowe i magazyny.
• Budownictwo: HDS to codzienne narzędzie pracy. Od załadunku materiałów w hurtowni, przez rozładunek na placu budowy, po podawanie ładunku na wyższe kondygnacje, dachy czy stropy.
• Leśnictwo: Żurawie leśne to osobna kategoria HDS, wyposażona w specjalne chwytaki (grapple) i rotatory do przenoszenia drewna. Operator zajmuje się załadunkiem i układaniem kłód drzew na przyczepach oraz pracą na zrywach.
• Inne zastosowania: Samochody HDS wykorzystywane są także do montażu reklam wielkoformatowych, słupów energetycznych, kontenerów socjalnych czy elementów infrastruktury technicznej.

Rodzaje HDS ze względu na przeznaczenie i montaż

Na rynku można znaleźć kilka rodzajów HDS, które różnią się lokalizacją montażu na pojeździe oraz specjalizacją zastosowań:

• HDS montowane za kabiną: najbardziej uniwersalne, pozwalają obsłużyć ładunki bezpośrednio za pojazdem oraz po bokach.
• HDS ogólnego zastosowania: wykorzystywany m.in. przez hurtownie materiałów budowlanych, firmy transportowe czy przedsiębiorstwa zajmujące się montażem konstrukcji stalowych.
• Żurawie specjalistyczne: wyposażone w dodatkowe osprzęty jak chwytaki, widły, hak lub magnesy, dzięki czemu nadają się do obsługi specyficznych ładunków.
• HDS do przenoszenia drewna: specjalnie przystosowany do pracy w leśnictwie, posiadający inny typ chwytaka i wyższe wymagania dotyczące szczelności układu hydraulicznego.

Dozór Techniczny i Uprawnienia Operatora HDS

W Polsce eksploatacja hydraulicznych dźwigów samochodowych regulowana jest przepisami Urzędu Dozoru Technicznego (UDT). Zgodnie z przepisami, żurawie przenośne HDS podlegają dozorowi technicznemu. Forma dozoru zależy od udźwigu urządzenia:

• Pełny dozór techniczny: dla dźwigów o udźwigu powyżej 3,2 t. Wymaga rejestracji, corocznych badań okresowych i decyzji o dopuszczeniu do eksploatacji.
• Dozór ograniczony: dla dźwigów o udźwigu do 3,2 t. W tym przypadku również obowiązuje rejestracja, konserwacja oraz badania odbiorcze i kontrolne co dwa lata.

W obu przypadkach właściciel urządzenia ma obowiązek zapewnienia bieżącej konserwacji zgodnie z instrukcją producenta oraz przepisami UDT. Praca żurawia bez ważnej decyzji o dopuszczeniu do eksploatacji jest zabroniona i grozi karą finansową.

Uprawnienia HDS - Jak je zdobyć?

Aby obsługiwać żuraw przenośny HDS, niezbędne jest posiadanie uprawnień UDT w kategorii ŻURAW PRZENOŚNY. Uprawnienia te uzyskuje się po ukończeniu kursu teoretycznego i praktycznego oraz zdaniu egzaminu państwowego przed komisją Urzędu Dozoru Technicznego. Podczas kursu uczestnicy uczą się m.in. zasad działania układów hydraulicznych, technik bezpiecznego podnoszenia ładunków, obsługi urządzeń zabezpieczających oraz obowiązków operatora wynikających z przepisów BHP.

Zasady Bezpiecznej Pracy z HDS

Statystyki wskazują, że większość wypadków z udziałem HDS wynika z utraty stateczności, nieprawidłowego podparcia, błędów w zawieszaniu ładunku oraz braku komunikacji między operatorem a pomocnikiem. Przestrzeganie zasad BHP jest kluczowe:

• Przed rozpoczęciem pracy zawsze rozłóż podpory na pełny rozstaw i sprawdź wskaźniki poziomowania pojazdu.
• Unikaj pracy na skrajnych wychyleniach wysięgnika przy dużym obciążeniu. Każdy żuraw posiada tabelę (diagram) udźwigu, określającą maksymalne obciążenie w funkcji zasięgu. Przy wysuwaniu kolejnych sekcji wysięgnika udźwig spada drastycznie.
• Nośność gruntu pod podporami musi wynosić minimum 200 kPa (odpowiednik betonu). Na miękkim podłożu, skarpach i nieutwardzonych terenach stosuj podkłady drewniane lub stalowe o wymiarach minimum 50x50 cm.
• Wyznacz obszar pracy żurawia (promień pracy plus minimum 5 metrów) i oznakuj strefę taśmą lub barierami. Bezwzględnie zabrania się przebywania osób pod ładunkiem i w zasięgu ramienia.
• Operator musi współpracować z pomocnikiem (sygnalistą), szczególnie przy ograniczonej widoczności. Należy stosować ustalone sygnały ręczne zgodne z normą PN-EN 12077 lub radiotelefonów.
