Przedni napęd w ciągnikach rolniczych i komunalnych stał się w dzisiejszych czasach wręcz niezbędnym elementem wyposażenia. Zapewnia właściwą trakcję na polu i w trudnym terenie, znacząco zwiększając efektywność pracy. Artykuł ten wyjaśnia zasadę działania przedniego napędu, jego ewolucję, konstrukcję oraz prawidłowe praktyki eksploatacyjne.
Historia i popularyzacja przedniego napędu
Jeszcze w latach 70. przedni napęd w traktorach występował właściwie tylko w modelach serii ciężkiej i to nie zawsze. Pojawienie się w Polsce radzieckich ciągników MTZ-82 pod koniec lat 70. ubiegłego wieku okazało się przełomowe dla popularyzacji napędu na obie osie. Ich niewielka cena i masowa dostępność w połączeniu z prostą konstrukcją wpłynęły na popularność tego modelu, produkowanego właściwie bez poważnych zmian do dziś. Jednak MTZ-82 nie był pozbawiony wad, a jedną z nich było przeniesienie napędu na przednią oś.

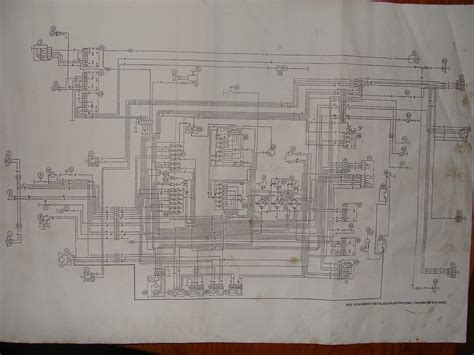

Budowa i działanie przedniego napędu w MTZ-82
W ciągniku MTZ-82 napęd ze skrzyni biegów jest przekazywany za pomocą sprzęgła kłowego na sztywno. Modułowa budowa ciągnika, składającego się z silnika, skrzyni sprzęgłowej, biegów i dyferencjału, wymusiła na radzieckich konstruktorach "dolepienie" układu przeniesienia napędu na przednie koła całkowicie na zewnątrz ciągnika.
Skrzynia rozdzielcza
Element ten jest przykręcany bezpośrednio do skrzyni biegów, z której czerpie napęd przez jedno z kół zębatych. Jest to przekładnia o trzech trybach działania, włączanych z kabiny cięgłem (góra-dół), a w późniejszych wersjach skomplikowanym i zawodnym mechanizmem dźwigniowym.
Dostępne funkcje skrzyni rozdzielczej:
- Napęd całkowicie wyłączony.
- Napęd w trybie automatycznym: W momencie uślizgu tylnych kół napęd jest przekazywany na przednie koła. Odpowiadał za to system złożony z kilkudziesięciu drobnych sprężynek, ich zaślepek, kołków i sworzni dociskanych do kilkunastu przylgni na wewnętrznym obwodzie dużego koła zębatego. Przylgnie te wyrabiały się z czasem, a ich wymiana była szalenie uciążliwa i zwykle przynosiła mierne rezultaty. Tryb ten przekazywał napęd na koła wyłącznie w czasie jazdy do przodu.
- Napęd włączony na stałe: Wyłącznie do jazdy wprost.
Delikatne mechanizmy skrzyni rozdzielczej były smarowane olejem ze skrzyni biegów. Znaczące zanieczyszczenie oleju oraz zbyt niski poziom (nominalnie 40 litrów) doprowadzały w szybkim tempie do zużycia przylgni i drobnych mechanizmów "automatu". W razie mechanicznej awarii skrzyni rozdzielczej i niemożności wyłączenia dźwignią przełącznika napędu w tryb "na stałe", najrozsądniejszym posunięciem była jej wymiana na nową.
Wały Cardana
Przenoszenie napędu odbywa się za pomocą wałów Cardana. Ważne jest, aby wały te były wyważone pod względem bicia i drgań, co jest widoczne w postaci dospawanych punktowo blaszek na rurze wału. Kategorycznie wymagane jest użycie jednakowego kompletu drobnozwojowych śrub (8 na każdy wał) w celu zachowania właściwego wyważenia i bezpieczeństwa pracy ciągnikiem. Niewłaściwie zamocowany wał może się urwać, a wirująca pod ciągnikiem 62-centymetrowa stalowa rura potrafi błyskawicznie i skutecznie zmasakrować miskę olejową silnika czy korpus sprzęgła.
Podpora pośrednia - sprzęgło przeciążeniowe
Między wałami Cardana umieszczona jest łącząca je podpora, zwana pośrednią. Jest to nie tylko element spinający i podtrzymujący wały, ale pełni też bardzo ważną rolę - jest sprzęgłem przeciążeniowym. Funkcja sprzęgła ma zapobiegać przeciążeniom i w ostateczności zniszczeniu mechanizmów przedniego napędu, ponieważ w całym przednim napędzie ciągnika MTZ-82 nie ma innego podzespołu, który spełniałby to zadanie. Jest to wręcz niezbędne, ponieważ od momentu przekazania mocy w skrzyni rozdzielczej, przez wały, przedni most, półosie i reduktor moc jest przekazywana na sztywno, bez żadnego zabezpieczenia.
Budowa i działanie podpory pośredniej:

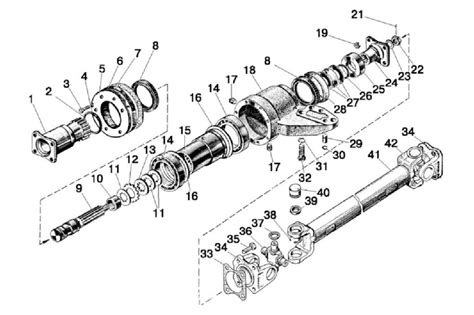

Z obu końców podpory znajdują się flansze, do których przykręca się wały Cardana. Jedna z nich zazębiona jest z frezowanym wałkiem, który przechodzi przez całą podporę. Na jego frezie nawleczone są zębate wewnątrz, a okrągłe na zewnątrz tarczki. Te z kolei naprzemiennie poprzetykane są innymi tarczkami okrągłymi w środku, ale z uzębieniem na zewnątrz. Takich wzajemnie przenikających się par tarczek jest nawet kilkanaście, a same tarczki mogą mieć różną grubość, a nawet czasem napylone okładziny. Promieniste wypusty zewnętrznie uzębionych tarczek wchodzą z kolei w podłużnie wyfrezowane kanały zewnętrznej tulei osadzonej na łożyskach 6015. Na jej frezach osadzona jest także druga, zewnętrzna flansza, do której dokręcamy wał Cardana.
Funkcję sprężyny dociskającej tarczki pełni zestaw sześciu (lub ośmiu) półkolistych tarczek sprężynowych, odwróconych do siebie parami i ściśniętych nakrętką na końcu wałka. Aby sprzęgło działało we właściwy sposób, chroniąc mechanizmy napędu, nakrętka spinająca zestaw wypukłych tarczek sprężynowych musi być przykręcona kluczem dynamometrycznym z zachowaniem odpowiedniej siły. Zbyt mocne dokręcenie spowoduje, że sprzęgło nie będzie "puszczać", a zbyt słabe - transmisja mocy przez podporę nie będzie właściwa lub żadna. Moment siły dokręcenia koronkowej nakrętki powinien wynosić 70-75 Nm, ale w praktyce wartość tę często trzeba korygować z powodu braku powtarzalności parametrów technicznych elementów.
Współczesne konstrukcje przeniesienia napędu 4x4
W ciągnikach komunalnych stosuje się dwa główne rozwiązania przeniesienia napędu na oś przednią:
- Przeguby krzyżakowe: Jest to prosta i popularna konstrukcja, która jednak ma wady. Przegub krzyżakowy nie przekazuje momentu obrotowego przy skręcie w sposób płynny, dlatego manewrowanie z włączonym napędem nie jest zalecane. Przy maksymalnym skręcie zwiększa się ryzyko przeciążenia, co może prowadzić do uszkodzeń "krzyżaka" i utraty przedniego napędu.
- Przekładnia kątowa: To rozwiązanie zyskało dużą popularność w kategorii ciągników kompaktowych, a jego pionierami byli japońscy producenci. W tym przypadku wałek atakujący przekazuje moment obrotowy na koło talerzowe, dzięki czemu napęd trafia na przednie koła w sposób równomierny, niezależnie od kąta skrętu. Pozwala to na manewrowanie z aktywnym napędem przednim i sprawnie przenosi napęd nawet przy silnym obciążeniu przedniej osi (np. przez ładowacz czołowy).
Blokada mechanizmu różnicowego w ciągnikach z 4x4
Ciągniki komunalne wyposażone w napęd 4×4 mają zazwyczaj co najmniej jedną blokadę mechanizmu różnicowego, która zwiększa zdolność trakcyjną w najtrudniejszych sytuacjach. Standardowe działanie mechanizmu różnicowego powoduje, że gdy jedno z kół danej osi traci trakcję i obraca się swobodnie, cały napęd jest kierowany właśnie na to koło. Drugie koło mające kontakt z podłożem pozostaje nieruchome. Natomiast blokada mechanizmu różnicowego wymusza obracanie się obu kół z jednostajną prędkością - niezależnie od tego, które koło utrzymuje trakcję. Operator używa blokady wtedy, gdy jedno z kół zaczyna tracić przyczepność, ponieważ zablokowanie mechanizmu pozwala przenieść pełny moment obrotowy na oba koła i utrzymać ciągłość jazdy. System ten jest szczególnie przydatny na miękkim i grząskim podłożu.
Zasada działania mechanizmu różnicowego i jego urządzenia
Automatyczne załączanie przedniego napędu
Niektóre ciągniki posiadają system, w którym przedni napęd załącza się automatycznie. Na przykład, jadąc do przodu, napęd dołącza się automatycznie, gdy przednie koła zaczną zwalniać (działa to na zasadzie sprzęgła jednokierunkowego). Dopiero do tyłu, aby zblokować przedni napęd, trzeba włączyć przycisk. Takie rozwiązanie jest normalne i ma na celu zapewnienie optymalnej trakcji w zmiennych warunkach.
Prawidłowe użytkowanie napędu 4x4
Napęd 4x4 jest standardem w ciągnikach rolniczych i komunalnych, jednak jego prawidłowe użytkowanie jest kluczowe dla zachowania sprawności i uniknięcia uszkodzeń.
Kiedy napęd 4x4 jest konieczny?
- Prace zimowe: Podczas odśnieżania i zwalczania śliskości nawierzchni napęd 4x4 jest niezbędny. Pomaga nie tylko w pokonywaniu zasp, ale również w jeździe po ubitym śniegu. Pług śnieżny generuje dodatkowy opór, dlatego bez wydajnego napędu wszystkich czterech kół efektywne usuwanie śniegu byłoby utrudnione.
- Tereny zieleni i prace sezonowe: Mokra trawa i grząskie podłoże po ulewnych deszczach wymagają napędu 4x4, aby zapobiec unieruchomieniu ciągnika podczas koszenia, mulczowania czy prac pielęgnacyjnych. Duży uciąg jest również kluczowy przy transporcie ciężkich ładunków.
Kiedy należy wyłączyć napęd 4x4?
Jakub Czerwiak, Manager ds. Szkoleń Produktowych marki Kubota w Polsce, podkreśla, że w ciągnikach kompaktowych zwykle napęd przedni załączany jest całkowicie mechanicznie, co oznacza, że nie jest to stały napęd na cztery koła. W układzie napędowym ciągników kompaktowych nie ma międzyosiowego mechanizmu różnicowego, dlatego tryb 4×4 może być używany bezawaryjnie tylko na nieutwardzonym lub śliskim podłożu. Na suchym, utwardzonym podłożu, np. podczas transportu materiałów po drogach publicznych, należy koniecznie wyłączyć napęd przedniej osi. W przeciwnym razie różnica w prędkości obrotowej obu osi może doprowadzić do uszkodzenia układu przeniesienia napędu. Nigdy nie należy używać napędu 4x4 na betonie i twardym podłożu, ponieważ brak poślizgu kół może skutkować uszkodzeniem mechanizmów.
Włączanie i wyłączanie napędu 4x4

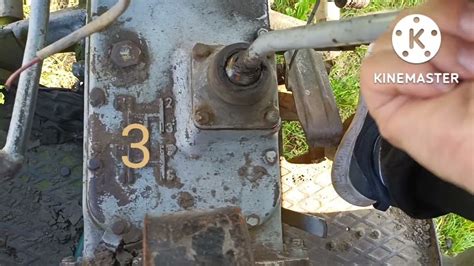

W ciągnikach z mechaniczną konstrukcją przeniesienia napędu każdorazowo trzeba się zatrzymać, aby włączyć lub wyłączyć napęd przedniej osi. Jeśli przełączenie dźwigni trybu napędu w pozycję 4×4 spotyka się z oporem, należy nieznacznie zmienić położenie ciągnika, aby tryby napędu miały szansę się zazębić. Podczas poruszania się na śliskim podłożu zawsze należy zachować szczególną ostrożność.
Wyzwania i rozwiązania w konstrukcji napędu
Nawet przy najlepszych obliczeniach nie da się idealnie obliczyć, aby przednie i tylne koła pokonywały tę samą drogę równo. Wystarczy lekkie zużycie opon lub ich wymiana na większe/mniejsze, a już przód/tył nie jest synchronizowany. W nowych ciągnikach na oryginalnym ogumieniu również mogą występować niewielkie różnice, co jest akceptowalnym kompromisem konstrukcyjnym.
Mechanizm różnicowy przedniej osi
Oczywiście, w przedniej (napędzanej) osi jest mechanizm różnicowy. W starych Ursusach jest on oparty na zasadzie dwóch tarcz. W nowszych sprzętach trudno wyczuć pełną synchronizację, ale przy prędkości około 20 km/h, jeśli napęd nie jest wyłączony, słychać delikatny szum pracy przodu. To pokazuje, że nawet przy niewielkim "nadbiegu" przednie koła aktywnie uczestniczą w napędzaniu.
Podsumowanie
Napęd 4x4 w ciągnikach jest dzisiaj standardem i niezbędnym elementem do efektywnej pracy w trudnych warunkach terenowych i pogodowych. Kluczowe jest zrozumienie jego zasady działania, różnic konstrukcyjnych oraz przede wszystkim prawidłowe użytkowanie, aby zapewnić bezpieczeństwo, długowieczność maszyny i minimalizację kosztów eksploatacji.
