Kiedy operator sprawnie porusza joystickiem, a potężne ramię koparki, niezależnie czy to maszyna marki CAT czy Volvo, precyzyjnie nabiera ziemię, niewiele osób zastanawia się nad mechanizmami stojącymi za tą płynnością ruchów. Co dokładnie dzieje się pomiędzy ruchem ręki a dynamiczną pracą siłownika? To nie magia, lecz skomplikowana praca rozdzielacza hydraulicznego - nazywanego często mózgiem całego układu siłowego.
Rola i Zasada Działania Rozdzielacza Hydraulicznego
Rozdzielacz hydrauliczny to jeden z najbardziej skomplikowanych i precyzyjnych elementów maszyny, który decyduje o jej sile, prędkości i precyzji. Jest to centrum zarządzania energią hydrauliczną. Jego kluczową funkcją jest kierowanie przepływem oleju, decydując, do którego siłownika lub silnika hydraulicznego ma trafić olej pod ciśnieniem z pompy.
Rozdzielacze hydrauliczne są nieodłącznym elementem układu hydraulicznego w koparkach, koparko-ładowarkach i innych maszynach budowlanych. Odpowiadają one za kierunek przepływu cieczy. Swoim działaniem są w stanie odciążyć pompę i ochronić ją przed przeciążeniem. Spełniają również rolę sterownika, w związku z czym mogą uruchamiać silnik lub siłownik pneumatyczny.
Elektro zawór, rozdzielacz hydrauliczny - zasada działania
Typy Rozdzielaczy Hydraulicznych
Rozdzielacze są podzielone na różne sekcje w zależności od ich przeznaczenia i występowania. Mogą występować rozdzielacze 1-sekcyjne, 2-sekcyjne, 3-sekcyjne i większe, co pozwala na obsługę wielu funkcji maszyny jednocześnie lub niezależnie.
Podział ze względu na konstrukcję elementu sterującego

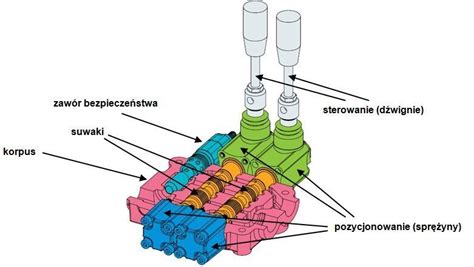

- Rozdzielacze suwakowe: Są to najpopularniejsze rozwiązania w maszynach budowlanych. Charakteryzują się ruchomym, precyzyjnie wykonanym suwakiem wewnątrz korpusu. Suwak ten przesuwa się, otwierając i zamykając kanały olejowe, co bezpośrednio steruje przepływem oleju do siłowników.
- Rozdzielacze gniazdowe (zaworowe): W tym typie rozdzielaczy przepływ jest kontrolowany przez grzybki lub kulki, które są dociskane sprężynami.
Podział ze względu na budowę bloku
- Rozdzielacze monoblokowe: Wszystkie sekcje (dla każdej funkcji maszyny) są odlane w jednym, litym bloku. Są kompaktowe i mają mniej potencjalnych miejsc wycieków, co zwiększa ich niezawodność.
- Rozdzielacze modułowe (sekcyjne): Składają się z oddzielnych, skręcanych ze sobą sekcji. Taka konstrukcja pozwala na elastyczną konfigurację rozdzielacza oraz ułatwia serwis - w przypadku uszkodzenia możliwa jest wymiana tylko jednej, uszkodzonej sekcji, a nie całego rozdzielacza.
Podział ze względu na metodę sterowania
- Rozdzielacze hydrauliczne: Najpopularniejsze w nowoczesnych koparkach. Ruch joysticka w kabinie steruje ciśnieniem w cienkich przewodach, tak zwanych pilotach, które z kolei uruchamiają suwaki rozdzielacza, kontrolując przepływ oleju.
- Rozdzielacze elektromagnetyczne (elektryczne): W tych rozdzielaczach suwaki są przesuwane za pomocą cewek (elektromagnesów) sterowanych elektrycznie przyciskiem w kabinie. Są często używane do funkcji typu "włącz/wyłącz", na przykład do blokady ramienia.
Objawy i Przyczyny Uszkodzeń Rozdzielaczy
Awarie rozdzielaczy hydraulicznych mogą znacząco wpływać na efektywność i bezpieczeństwo pracy maszyny. Pamiętaj, że awaria rozdzielacza może powodować skoki ciśnienia, które niszczą uszczelnienia w siłownikach, prowadząc do dalszych uszkodzeń w układzie.
Spadek mocy i precyzji
Kiedy dochodzi do uszkodzenia rozdzielacza, zazwyczaj zauważalny jest spadek mocy danego elementu maszyny, za który ten rozdzielacz odpowiada. Może to objawiać się utratą precyzji lub siły, co bezpośrednio przekłada się na wydajność pracy.
Wycieki wewnętrzne
Jednym z najczęstszych problemów są wycieki wewnętrzne. Powstają one w wyniku zużycia i wytarcia szczelin między suwakiem a korpusem rozdzielacza, co prowadzi do niekontrolowanego przepływu oleju i spadku ciśnienia w układzie.
Zacięcie suwaka
Zacięcie się suwaka jest innym poważnym objawem. Najczęściej jest ono spowodowane zanieczyszczeniem metalicznym w oleju, które może pochodzić na przykład z awarii pompy hydraulicznej. Ciała obce blokują swobodny ruch suwaka, uniemożliwiając prawidłowe sterowanie.
Konserwacja i Dobór Części Zamiennych
Niezwykle rzadko zdarza się, aby został uszkodzony cały rozdzielacz. Zazwyczaj wystarczy wymiana jakiejś części na nową, co jest bardziej ekonomicznym rozwiązaniem.
Znaczenie czystości oleju i filtrów
Podstawą sprawnej hydrauliki są czyste, wysokiej jakości filtry. Regularna wymiana filtrów i dbałość o czystość oleju hydraulicznego znacząco przedłużają żywotność rozdzielacza i całego układu.
Wymiana uszczelnień i części
Jeśli zauważane są wycieki oleju, warto sprawdzić uszczelnienia, które mogły ulec zużyciu. W ofercie specjalistycznych sklepów i serwisów dostępne są uszczelnienia rozdzielaczy, zawory oraz cewki, które najczęściej ulegają awarii. Dostępne są części oryginalne, zamienniki oraz części OEM (Original Equipment Manufacturer), przeznaczone na pierwszy montaż.
Znaczenie numeru VIN
Dobór uszczelnień oraz innych części zamiennych należy dokonać na podstawie numeru VIN maszyny. Z pozoru takie same sekcje potrafią się od siebie różnić, dlatego precyzyjne dopasowanie jest kluczowe dla prawidłowego funkcjonowania i długiej żywotności naprawionego elementu.
W przypadku wątpliwości związanych z doborem części zamiennych zawsze zaleca się skontaktowanie się z zespołem doświadczonych fachowców lub doradców technicznych przed dokonaniem zakupu.
