Zasada Działania Przekładni w Traktorku Ogrodowym

Traktorek ogrodowy to idealny sprzęt do dużego ogrodu, służący nie tylko do koszenia trawy, ale również jako urządzenie pomocnicze, do którego można podczepić przyczepkę lub pług do odśnieżania. Obsługa traktorka jest na tyle prosta, że poradzi sobie z nim każda osoba, nawet nie interesująca się mechaniką takich urządzeń. Intuicyjna deska rozdzielcza, dobrze oznakowane najważniejsze dźwignie i prostota obsługi przypomina prowadzenie najprostszego samochodu. Kluczowym elementem zapewniającym jego funkcjonalność i łatwość obsługi jest system przekładni, który odpowiada za przeniesienie mocy z silnika na koła oraz na inne elementy robocze.

Rola i Rodzaje Przekładni w Traktorkach Ogrodowych

Przekładnie mechaniczne to mechanizmy, za pośrednictwem których jesteśmy w stanie przenosić energię, przy jednoczesnej zmianie prędkości i momentu obrotowego. Dodatkowo umożliwiają one zmianę kierunku ruchu obrotowego i dopasowanie go do potrzeb. Przekładnie pozwalają również na przenoszenie energii na odległość, a także umożliwiają zmianę rodzaju ruchu: z obrotowego na liniowy i odwrotnie.

Przekładnie Hydrostatyczne

Współczesne traktorki do trawy często wyposażone są w wysokiej jakości przekładnie hydrostatyczne, np. francuskiej firmy General Transmissions lub TUFF Torq K664. Napędy hydrostatyczne znajdują szerokie zastosowanie nie tylko w urządzeniach ogrodowych, ale również w maszynach budowlanych.

Zasada Działania Przekładni Hydrostatycznej

Przekładnia hydrostatyczna składa się z pompy hydraulicznej oraz silnika hydraulicznego, połączonych przewodami w zamkniętym obiegu. Pompa przekształca energię mechaniczną, generowaną przez silnik traktorka, na ciśnienie cieczy roboczej (oleju). Ta pod ciśnieniem ciecz następnie napędza silnik hydrauliczny, generując moment obrotowy, który jest przenoszony na koła. Całość uzupełniają zawory sterujące oraz układy chłodzenia i filtracji, które zapewniają sprawne i bezpieczne działanie przekładni w zmiennych warunkach pracy.

Zalety Przekładni Hydrostatycznych

• Wyjątkowy komfort pracy: Dzięki płynnej regulacji prędkości i intuicyjnej obsłudze są chętnie wybierane przez operatorów.
• Płynna regulacja prędkości: Operator może swobodnie dostosowywać tempo pracy do warunków i aktualnego zadania bez konieczności zmiany biegów.
• Brak sprzęgła: Brak pedału sprzęgła znacząco upraszcza obsługę maszyny i zmniejsza zmęczenie podczas długotrwałej pracy.
• Łatwość manewrowania: Umożliwiają płynną zmianę kierunku poruszania się w przód i w tył bez potrzeby zatrzymywania się, co jest kluczowe w pracy na ograniczonej przestrzeni, np. przy chodnikach, na placach czy w parkach.
• Prosta obsługa: Sterowanie ciągnikiem z przekładnią hydrostatyczną przypomina jazdę pojazdem z automatyczną skrzynią biegów, co czyni je bardziej przyjaznymi również dla mniej doświadczonych użytkowników.

Ograniczenia Przekładni Hydrostatycznych

Mimo licznych zalet, przekładnie hydrostatyczne mają swoje ograniczenia. Podczas pracy z dużym obciążeniem - np. podczas odśnieżania ciężkiego śniegu czy koszenia mokrej trawy - może dochodzić do nadmiernego nagrzewania się oleju przekładniowego. W skrajnych przypadkach obniża to wydajność układu napędowego, a nawet może prowadzić do jego uszkodzenia. Efektywność hydrostatycznego układu napędowego jest niższa niż przekładni mechanicznych, ponieważ między silnikiem a przekładnią nie ma mechanicznego połączenia, a moc jest przekazywana za pomocą oleju hydraulicznego pod ciśnieniem, co powoduje straty energii. Bieżąca obsługa serwisowa skrzyni hydrostatycznej jest generalnie bardziej kosztowna niż skrzyni mechanicznej ze względu, choćby na większą ilość oleju niezbędnego do działania hydrostatu.

Ogólne Zasady Przekładni Mechanicznych

Aby zrozumieć działanie przekładni w traktorkach ogrodowych, warto poznać podstawowe pojęcia związane z przekładniami mechanicznymi.

Przełożenie Przekładni

Przełożenie jest podstawowym parametrem charakteryzującym przekładnie. Jest to wartość bezwymiarowa - zwykła liczba. W zależności od jej wartości przekładnie pracują jako reduktory lub multiplikatory.

• Reduktor: Gdy przełożenie jest większe od 1 (i > 1), prędkość obrotowa na wyjściu maleje, a moment obrotowy rośnie.
• Multiplikator: Gdy przełożenie jest mniejsze od 1 (i < 1), prędkość obrotowa na wyjściu rośnie, a moment obrotowy maleje.

Przełożenie można określić na podstawie stosunku średnic kół, liczby zębów, prędkości kątowych lub obrotowych, a także momentów obrotowych kół napędzającego i napędzanego.

Wybrane Typy Przekładni Mechanicznych

• Przekładnie cierne: Elementy są dociskane w taki sposób, aby między nimi wytworzyła się odpowiednia siła tarcia, za pośrednictwem której przekazywany jest ruch.
• Przekładnie cięgnowe: Umożliwiają oddalenie osi napędzającej od osi napędzanej za pomocą elementu pośredniczącego (cięgna).
  • Pasowe: Wykorzystują elastyczny pasek, a ruch obrotowy kół napędzanych uzyskuje się dzięki sile tarcia między paskiem a kołem. Ich sprawność jest niższa z powodu poślizgu.
  • Pasowe zębate: Zwiększają sprawność dzięki zazębianiu się zębów paska z zębami kół.
  • Łańcuchowe: Wykorzystują łańcuch i koła zębate, pracują bez poślizgu, co znacznie zwiększa sprawność.
• Przekładnie zębate:
  • Walcowe: Składają się z uzębionych kół walcowych, których praca opiera się na zazębianiu. Są stosowane do pracy na krótszych odległościach międzyosiowych.
  • Stożkowe: Używają kół stożkowych do przekazywania ruchu obrotowego pod kątem (najczęściej 90 stopni), gdy osie obrotu są nierównoległe.
  • Ślimakowe: Składają się ze ślimaka i koła zębatego, również umożliwiając przekazywanie ruchu pod kątem.

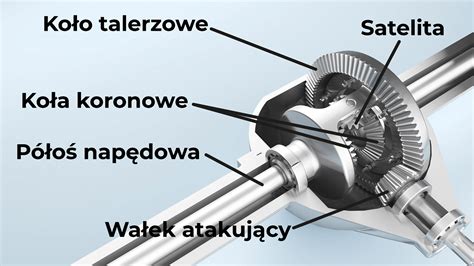

Mechanizm Różnicowy (Dyferencjał): Kluczowy Element Napędu

Mechanizm różnicowy, często nazywany dyferencjałem, to kluczowy element każdego traktorka-kosiarki, który odpowiada za płynność jazdy i ochronę trawnika. Jego głównym zadaniem jest umożliwienie kołom napędowym obracania się z różnymi prędkościami.

Zasada Działania Dyferencjału

Podczas skręcania zewnętrzne koło musi pokonać dłuższą drogę niż wewnętrzne. Bez dyferencjału oba koła byłyby zmuszone do obracania się z tą samą prędkością, co prowadziłoby do szarpania, poślizgu, nadmiernego zużycia opon, a co gorsza do niszczenia trawnika. W jego wnętrzu znajdują się zazębiające się koła zębate: satelity i koła koronowe. Gdy traktorek jedzie prosto, oba koła obracają się z tą samą prędkością. Kiedy skręca, dyferencjał pozwala satelitom na obracanie się wokół własnych osi, co przekłada się na różnicę prędkości kół - zewnętrzne koło przyspiesza, a wewnętrzne zwalnia. W wielu nowoczesnych traktorkach mechanizm różnicowy jest integralną częścią skrzyni biegów, często określanej jako transaxle.

Typowe Objawy Uszkodzenia Mechanizmu Różnicowego

Uszkodzenia dyferencjału mogą objawiać się na różne sposoby:

• Stuki i zgrzyty przy skręcaniu: Najczęściej winowajcą jest zużycie kół zębatych (satelitów i kół koronowych), które pracują pod dużym obciążeniem.
• Szarpnięcia podczas jazdy: Mogą świadczyć o uszkodzonych łożyskach mechanizmu różnicowego, które odpowiadają za płynne obracanie się wałków i kół zębatych.
• Wycieki oleju: Plamy oleju z okolic osi napędowej są zazwyczaj spowodowane zużytymi uszczelniaczami (simeringami), które tracą elastyczność i pękają.
• Utrata napędu: W skrajnych przypadkach poważne uszkodzenie (np. pęknięcie obudowy, zniszczenie kół zębatych) może prowadzić do całkowitej utraty napędu.

Diagnostyka i Konserwacja Dyferencjału

Aby ocenić stan mechanizmu różnicowego, można przeprowadzić prosty test: unieś tył traktorka, tak aby koła napędowe znalazły się swobodnie w powietrzu. Spróbuj obrócić jednym z kół - powinno ono obracać się swobodnie, a drugie koło w przeciwnym kierunku z taką samą prędkością. Jeśli oba koła kręcą się z tym samym oporem lub w tym samym kierunku, może to oznaczać problem.

Kluczem do długiej żywotności dyferencjału jest regularna kontrola poziomu i jakości oleju przekładniowego. Poziom oleju powinien być zgodny z zaleceniami producenta, a sam olej powinien być czysty. Zaniedbanie tego aspektu jest jedną z najczęstszych przyczyn awarii. W przypadku wycieków oleju, wymiana uszczelniaczy (simeringów) jest stosunkowo prostą operacją. Jeśli problemem jest zużycie kół zębatych lub uszkodzone łożyska, konieczna może być regeneracja lub wymiana całej przekładni (transaxle), co bywa kosztowne.

Blokada Mechanizmu Różnicowego

Blokada mechanizmu różnicowego to system, który pozwala na zrównanie prędkości obrotowej obu kół napędowych. Włączenie blokady sprawia, że oba koła kręcą się z tą samą prędkością, niezależnie od warunków. Jest to niezwykle przydatne w sytuacjach, gdy traktorek traci przyczepność, na przykład na podmokłym terenie, w błocie, śniegu lub na stromych, nierównych zboczach. Należy jednak pamiętać, że standardowe traktorki-kosiarki rzadko są fabrycznie wyposażone w blokadę. Samodzielne blokowanie dyferencjału (np. zaspawanie satelitów) znacząco poprawia trakcję w trudnym terenie, ale wady takiego rozwiązania są ogromne dla codziennego użytkowania - na twardej nawierzchni prowadzi do problemów ze skręcaniem, niszczenia trawnika i ekstremalnych obciążeń układu napędowego.

Rozwiązanie Problemów z Przekładnią: Studium Przypadku Traktorka Castel Garden TCP102

Często użytkownicy traktorków ogrodowych spotykają się z problemami dotyczącymi przekładni, zwłaszcza hydrostatycznych. Poniżej przedstawiamy studium przypadku oparte na doświadczeniach użytkownika traktorka Castel Garden TCP102, ilustrujące typowe usterki i ich rozwiązania.

Opis Problemu

Użytkownik traktorka z silnikiem B&S 15 jednocylindrowym zgłosił problem z jazdą do tyłu - traktorek zatrzymywał się przy niewielkich przeszkodach. Po około godzinie koszenia (czyli pracy rozgrzanego silnika i przekładni), maszyna traciła moc i nie była w stanie podjechać pod górę. W końcu traktorek przestał jechać zarówno do przodu, jak i do tyłu z powodu pękniętego paska klinowego.

Możliwe Przyczyny i Diagnostyka

1. Utrata mocy po rozgrzaniu / problemy z biegiem wstecznym:
   • Brak chłodzenia skrzyni: Uszkodzone łopatki wentylatora nad kołem pasowym wałka skrzyni mogą prowadzić do nadmiernego nagrzewania się oleju. Olej w skrzyni traci swoją gęstość i sprawność pod wpływem wysokiej temperatury. Test: skierowanie mocnej dmuchawy liści na skrzynię (po zdjęciu klapki nad skrzynią) na rozgrzanej skrzyni, co może tymczasowo przywrócić pełną sprawność.
   • Problem z "harmonijką": Harmonijka w skrzyni odpowiada za kompensację objętości rozgrzanego oleju. Jej pęknięcie może prowadzić do wycieku oleju (widocznego często jako wyciek z dziurki po lewej bocznej stronie po zdjęciu klapki). Może być ukryta pod płytką 6x6 cm zakręconą na 4 śruby.
   • Niski poziom oleju lub zapowietrzenie: Niedobór oleju lub zapowietrzenie układu hydrostatycznego może prowadzić do utraty siły, szczególnie przy jeździe do tyłu lub pod obciążeniem. W hydrostatach brak jest często zbiornika wyrównawczego do łatwego sprawdzenia stanu oleju.
   • Zużycie oleju/filtra: "Mechanik przyznał się że jak wymieniali olej (a właściwie dolali troszkę) to nie zmienili filtra. Po wymianie filtra i oleju śmiga aż miło."
   • Usterka zaworu sterującego: "jakiś zawór się źle otwierał" - mechanik w jednym przypadku wyregulował taki zawór.
2. Brak napędu (całkowity):
   • Pęknięty pasek klinowy: To mechaniczny element przenoszący napęd z silnika na przekładnię. Jego pęknięcie powoduje całkowity brak napędu. Wymaga znalezienia odpowiedniego paska, co może być trudne bez daty produkcji traktorka. Zaleca się wymianę obu pasków klinowych.

Kroki do Naprawy i Konserwacji

Na podstawie powyższego, zaleca się następujące działania:

• Wymiana paska klinowego: Jeśli pasek pękł, należy go wymienić na nowy. Wskazane jest znalezienie paska odpowiedniego dla modelu i roku produkcji, by uniknąć problemów z dopasowaniem.
• Sprawdzenie i wymiana oleju w przekładni:
  • Olej 5W55 syntetyk jest zalecany. Można go znaleźć w sklepach motoryzacyjnych.
  • Spuszczenie oleju: Gumowy korek do spuszczenia oleju znajduje się zazwyczaj pod skrzynią. Najlepiej spuszczać ciepły olej.
  • Uzupełnianie oleju: Może być skomplikowane i łatwo o zapowietrzenie skrzyni. Płytka 6x6 cm (często z napisem o utracie gwarancji) może maskować miejsce do uzupełniania lub inspekcji. Klucz do odkręcania śrub z gwiazdkami to torx z dziurką.
  • Wymiana filtra oleju: Jeżeli jest obecny, jego wymiana jest kluczowa dla prawidłowego funkcjonowania świeżego oleju. W niektórych przekładniach (np. w opisanym przypadku z Castel Garden hydro) filtr oleju może nie występować, a zamiast niego jest płytka magnetyczna do wyłapywania drobin metalu.
• Kontrola harmonijki i uszczelniaczy (simeringów): Jeśli harmonijka jest uszkodzona, można spróbować ją skleić, ale jest to rozwiązanie tymczasowe. Należy również sprawdzić simeringi na wałkach, gdyż ich zużycie prowadzi do wycieków. Ich wymiana może wymagać demontażu skrzyni.
• Sprawdzenie wentylatora chłodzącego: Upewnij się, że wentylator działa poprawnie i skutecznie chłodzi skrzynię. Niedostateczne chłodzenie może prowadzić do utraty mocy po rozgrzaniu.

W przypadku konieczności demontażu skrzyni biegów, autorzy z forum sugerują, że skrzynia jest przykręcona na czterech śrubach i nie trzeba wyjmować całego kosiska. Skrzynię należy opuścić między kosiskiem a ośką kół tylnych, a następnie podnieść traktorek i wysunąć ją spod niego. Należy zwrócić uwagę na demontaż kanału łączącego kosisko z koszem oraz wentylatora, co ułatwi opuszczenie skrzyni.

Konserwacja i Długowieczność Przekładni

Zrozumienie działania napędu to jedno, ale prawdziwa sztuka polega na tym, aby utrzymać go w doskonałej kondycji przez wiele sezonów. Regularna konserwacja to klucz do długowieczności i bezawaryjnej pracy traktorka.

• Regularne czyszczenie: Po każdym koszeniu, a zwłaszcza po pracy w mokrej lub gęstej trawie, koniecznie oczyść mechanizm napędowy z resztek trawy, błota i innych zanieczyszczeń. Nagromadzony brud może blokować ruchome części, prowadzić do przegrzewania, a nawet uszkodzić paski i przekładnię.
• Kontrola i wymiana paska napędowego: Pasek napędowy to element eksploatacyjny, który zużywa się z czasem. Należy go sprawdzać przynajmniej raz na sezon, szukając pęknięć, przetarć, postrzępionych krawędzi lub nadmiernego luzu. Jeśli pasek wygląda na zużyty, wymiana na nowy zazwyczaj rozwiązuje problem.
• Właściwy olej i jego wymiana: Kluczową sprawą jest stosowanie właściwego oleju przekładniowego, zgodnie z zaleceniami producenta. Użycie niewłaściwego oleju może prowadzić do szybkiego zużycia elementów, przegrzewania, a nawet zatarcia. Olej w przekładni należy wymieniać co najmniej raz w roku, a w przypadku intensywnego użytkowania lub pracy w trudnych warunkach nawet częściej.
• Unikanie przeciążania traktorka: Nie próbuj przewozić ciężkich ładunków ani kosić bardzo wysokiej, gęstej trawy na najwyższych obrotach silnika. Staraj się ruszać płynnie, bez gwałtownego dodawania gazu, zwłaszcza na śliskiej nawierzchni.
