Informacje o Układach Wentylatora i Diagnostyce Elektrycznej w Ładowarkach JCB 530

Problemy z układami elektrycznymi, w tym z oświetleniem, dmuchawą nawiewu czy wentylatorem chłodnicy, są często spotykane w maszynach budowlanych, takich jak ładowarki JCB serii 530. Skuteczna diagnostyka wymaga znajomości schematów, lokalizacji komponentów oraz metod testowania.

Problemy z Oświetleniem i Systemem Bezpieczników w JCB 530

Właściciele ładowarek JCB 530 często zgłaszają problemy z działaniem świateł długich i krótkich, a także z ciągle palącym się bezpiecznikiem. Przykładowo, w jednym z przypadków bezpiecznik 15 amper w drugim rzędzie od drzwi, będący trzecim od dołu, był odpowiedzialny za tylne światła robocze i ulegał przepaleniu. Identyfikacja konkretnych bezpieczników może być utrudniona, jeśli użytkownik nie posiada tabliczki informacyjnej lub odpowiedniego schematu.

Należy pamiętać, że konfiguracja skrzynki bezpieczników może się różnić w zależności od modelu i roku produkcji maszyny. Warto również wiedzieć, że przekaźnik nr 1 we wszystkich maszynach JCB jest zazwyczaj odpowiedzialny za piszczyk lub alarm dźwiękowy, co jest użyteczną informacją przy ogólnej diagnostyce przekaźników.

Problemy z Dmuchawą Nawiewu w Kabinie - Diagnostyka i Rozwiązania

Awarie dmuchawy nawiewu w kabinie to kolejna częsta usterka. W ładowarkach JCB, np. w modelu 531.70 z 2010 roku, zgłaszano problemy z dmuchawą, która nie działała na pierwszym i drugim biegu, podczas gdy trzeci bieg działał prawidłowo. W takich sytuacjach najczęstszymi przyczynami są uszkodzony rezystor dmuchawy lub upalona kostka.

Najczęstsze Przyczyny Awarii Dmuchawy:

• Uszkodzony rezystor dmuchawy: Jest to element regulujący prędkość obrotową wentylatora. Jeśli dmuchawa działa tylko na najwyższym biegu, rezystor jest często winowajcą.
• Bezpiecznik termiczny: W jednym z przypadków problem tkwił w bezpieczniku termicznym, który znajduje się w obudowie wentylatora i jest tam zabudowany.
• Zatarte łożysko wentylatora: Jeśli wentylator nie obraca się swobodnie, może to wskazywać na zatarcie łożyska. Wentylator, który po bezpośrednim podłączeniu do zasilania działa, ale nie otrzymuje napięcia w układzie, może mieć problem z zasilaniem lub sterowaniem.

Diagnostyka Braku Zasilania Wentylatora Nawiewu:

Jeśli wentylator nawiewu nie działa, należy sprawdzić kilka kluczowych punktów:

1. Bezpieczniki: Upewnij się, że odpowiedni bezpiecznik jest sprawny.
2. Napięcie: Należy sprawdzić, gdzie dochodzi, a gdzie ginie napięcie - czy jest na bezpieczniku, a następnie na włączniku i przy silniku wentylatora.
3. Sterowanie: Sterowanie wentylatorem może być realizowane przez przełącznik, pokrętło lub panel przyciskowy (w przypadku klimatyzacji manualnej lub automatycznej). W maszynach z przyciskami sterującymi nawiewem, często stosuje się elementy wykonawcze takie jak tranzystory (np. MOSFET-y) zamiast klasycznych rezystorów, a problem może leżeć w ich uszkodzeniu lub w module sterownika.
4. Moduł wentylatora z nagrzewnicą: W przypadku jednej z usterek, serwis JCB sprawdził wszystkie bezpieczniki (stwierdzając, że schemat niekoniecznie odpowiada rzeczywistości), a następnie wymontował cały moduł wentylatora z nagrzewnicą, w którym znajduje się sterownik i kostki. Po wypięciu i ponownym wpięciu kostek dmuchawa zaczęła działać, co sugeruje problem z luźnym połączeniem lub konieczność resetu modułu. Element wykonawczy, taki jak tranzystor, często znajduje się w obudowie w tunelu nawiewu, czasem z radiatorem.

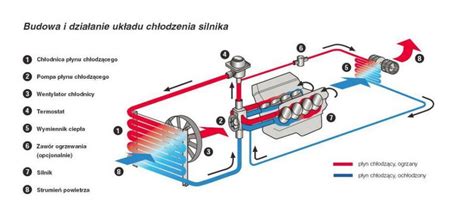

Problemy z Wentylatorem Chłodnicy Silnika

Inny rodzaj problemu z wentylatorami dotyczy wentylatora chłodnicy silnika. W jednej z ładowarek JCB z 2015 roku, po naprawie skrzyni biegów i silnika, wentylator chłodnicy cały czas chodził na pełnych obrotach, generując duży hałas. Mimo zapewnień mechanika o poprawnym złożeniu i braku błędów po podłączeniu komputera, problem pozostawał. Potencjalnym rozwiązaniem tej sytuacji może być nieprawidłowe podłączenie cewek na bloku zaworowym od chłodzenia. W układzie często występują dwie cewki: jedna od obrotów normalnych wentylatora, a druga od rewersu, i ich zamiana lub złe podłączenie może być przyczyną ciągłej pracy na wysokich obrotach.

Ogólne Porady Diagnostyczne i Poszukiwanie Dokumentacji

Podczas rozwiązywania problemów elektrycznych w maszynach JCB kluczowe jest systematyczne podejście:

• Sprawdzanie bezpieczników: Najszybciej można sprawdzić bezpieczniki probówką lub multimetrem ustawionym na sprawdzanie ciągłości obwodu. W przypadku typowych bezpieczników z wystającymi stykami u góry, sprawdzenie wszystkich zajmuje niewiele czasu.
• Dokumentacja techniczna: Posiadanie instrukcji obsługi oraz schematów elektrycznych jest niezwykle pomocne. Należy jednak pamiętać, że schematy mogą się różnić w zależności od konkretnego modelu, rocznika i konfiguracji maszyny (np. model 541-T70 [T4i] nr 02149079). Czasem konieczne jest poszukanie płatnych serwisówek, np. "Service manual may 2014 9813-4500-2 dla maszyn 02336575-02356575".
• Analiza schematów: Należy upewnić się, że analizowany schemat faktycznie dotyczy danego układu. Często spotyka się schematy dotyczące wentylatorów chłodnic klimatyzacji, a nie wentylatora nawiewu kabiny. Jeśli wentylatora nawiewu nie ma na schemacie, warto sprawdzić, czy przewody z wentylatora dochodzą bezpośrednio do konkretnych złącz, np. P71 lub P72, co może wskazywać na problem wewnątrz modułu sterującego.
