Wymiana przewodów hydraulicznych w maszynach budowlanych i rolniczych

Wymiana przewodów hydraulicznych w masarkach budowlanych, takich jak koparki, ładowarki JCB czy ładowarki teleskopowe, stanowi kluczowy element utrzymania maszyn w pełnej sprawności. Przewody te, będące integralną częścią układów hydrauliki siłowej, odpowiadają za transport czynnika roboczego, który napędza ruchome części urządzenia. Z czasem, na skutek eksploatacji, materiał traci swoje właściwości, co prowadzi do zużycia, nieszczelności i potencjalnego zagrożenia dla bezpieczeństwa operatora.

Kiedy przewód hydrauliczny wymaga wymiany?

Przewody hydrauliczne podlegają naturalnemu zużyciu. Standardowo zaleca się ich wymianę co kilka lat, nawet jeśli nie występują widoczne uszkodzenia, ponieważ materiał traci elastyczność i odporność. Jednakże, przyspieszoną wymianę mogą wymusić następujące symptomy:

• Wycieki oleju: To najbardziej oczywisty znak uszkodzenia. Wycieki mogą pojawić się w okolicach ramienia, siłowników, szybkozłączy, pod kabiną, na rurkach lub z wnętrza teleskopu.
• Przetarcia i uszkodzenia mechaniczne: Przewody mogą ulec przetarciu o krawędzie konstrukcji maszyny, np. skrzyni biegów, co prowadzi do wycieków.
• Problemy z ciśnieniem w układzie: Utrudnione podłączanie osprzętu, konieczność "spuszczania" oleju z przewodów, aby wyrównać ciśnienie, a także cykanie pod kabiną czy przerywanie pracy hydrauliki, mogą wskazywać na problem z drożnością lub integralnością przewodów.
• Pogorszenie pracy osprzętu: Jeżeli osprzęt, taki jak łyżka czy chwytak, nie działa płynnie lub teleskop zatrzymuje się pod obciążeniem, może to być sygnał uszkodzonego przewodu hydraulicznego lub problemu z czujnikiem przeciążeniowym.

Eksploatacja niesprawnego urządzenia zwiększa ryzyko wypadku i stwarza realne zagrożenie dla zdrowia lub życia operatora, dlatego nie należy lekceważyć żadnych objawów zużycia.

Procedura wymiany węża hydraulicznego krok po kroku

Wymiana uszkodzonego lub zużytego węża hydraulicznego w koparce, ładowarce czy innych maszynach budowlanych i rolniczych wymaga spokoju i najwyższej dokładności. Poniżej przedstawiono przewodnik, który ułatwi ten proces.

1. Przygotowanie maszyny i rozładowanie ciśnienia

Przede wszystkim każda wymiana elementu układu hydrauliki siłowej powinna być przeprowadzana przy wyłączonej i zabezpieczonej maszynie. Następnie należy rozładować ciśnienie w układzie hydraulicznym. Można to zrobić poprzez:

• Wyłączenie pompy lub zgaszenie silnika maszyny.
• Przesunięcie dźwigni sterujących we wszystkie możliwe kierunki. W ciągu kilku minut ciśnienie powinno całkowicie spaść, co zwiększy bezpieczeństwo wymiany.
• W przypadku maszyn takich jak ładowarki teleskopowe JCB 531-70 agri super, po zgaszeniu silnika i włączeniu zapłonu, należy kilkukrotnie nacisnąć przyciski sterujące wyjściem hydraulicznym na przodzie.
• Jeśli mimo to wąż hydrauliczny nie daje się podłączyć, można delikatnie rozkręcić złącze, aby upuścić nieco oleju z układu i w ten sposób wyrównać ciśnienie.

Pamiętaj, aby pod miejscem demontażu ustawić pojemnik na wyciekający olej, co zapewni bezpieczeństwo i porządek na stanowisku roboczym.

2. Lokalizacja i demontaż uszkodzonego węża

Kolejnym krokiem jest zlokalizowanie uszkodzonego lub zużytego węża. W układzie hydraulicznym może występować wiele przewodów, dlatego kluczowe jest zidentyfikowanie tego konkretnego. Jeżeli zlokalizowanie usterki jest utrudnione, warto na chwilę uruchomić silnik, aby znaleźć wyciek, a następnie ponownie rozładować ciśnienie.

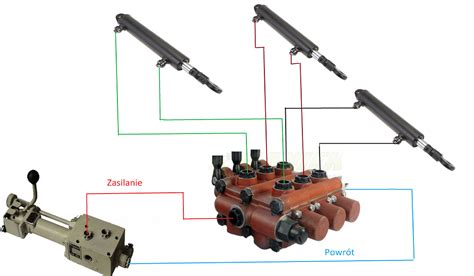

Demontaż rozpoczyna się od odkręcania złączy hydraulicznych, zaczynając od strony powrotnej (tzw. strona niskiego ciśnienia). Końcówki przewodów należy zasłonić zaślepkami lub zatyczkami, aby zapobiec zabrudzeniu pozostałych elementów układu. W przypadku trudnodostępnych miejsc, takich jak przewód hydrauliczny idący od zbiornika w górę przed kierownicę w JCB 3CX Contractor, może być konieczne rozkręcenie dodatkowych elementów lub nawet cięcie gumowej osłony. W przypadku wymiany węży na "koniku" (ramieniu koparki), warto rozrysować sobie schemat podłączenia, opisując który przewód z rozdzielacza wychodzi na który wąż ramienia, aby uniknąć pomyłek.

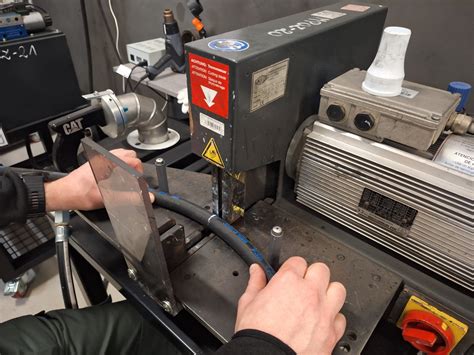

3. Przygotowanie i montaż nowego węża

Przygotowanie nowego węża do montażu polega na jego docięciu na odpowiednią długość, obrobieniu końcówek oraz zastosowaniu takich samych złączy. Optymalnie, jeśli nowy element zostanie umieszczony w miejscu starego z zachowaniem takiego samego kąta gięcia. Pamiętaj, aby sprawdzić, czy przewód hydrauliczny i olej zawarty w maszynie są wolne od zanieczyszczeń.

Najpierw przykręca się część nieruchomą węża, która znajduje się przy rozdzielaczu lub innym elemencie. Jako drugą dokręca się część ruchomą (np. przy siłowniku). W procesie tym warto skorzystać z kluczy dynamometrycznych i dokręcać z wyczuciem. Standardowo przy wymianie przewodu stosuje się nowe uszczelnienia.

W przypadku hydromotorów, z którymi łączą się przynajmniej trzy różne typy przewodów, należy dokładnie zidentyfikować, który wąż jest wężem zasilającym (najgrubsze), a który powrotnym (najmniejszy). Jeśli występują cztery węże, a identyfikacja jest trudna, po podłączeniu głównych przewodów można włożyć końce podobnych do siebie węży do wiadra, uruchomić maszynę i włączyć drugi bieg - wąż, z którego zacznie cieknąć olej, będzie tym odpowiedzialnym za drugi bieg.

4. Testowy rozruch układu

Ostatnim krokiem jest wykonanie testowego rozruchu układu. W tym celu uruchamia się silnik na niskich obrotach, a następnie stopniowo porusza się dźwigniami sterującymi, dzięki czemu do przewodu dostaje się medium robocze. W trakcie pracy układu weryfikuje się szczelność wykonanych połączeń. Należy dokładnie obserwować wszystkie połączenia pod kątem wycieków i upewnić się, że hydraulika działa poprawnie.

Problemy z szybkozłączami i wyrównywaniem ciśnienia

Częstym problemem, zwłaszcza w ładowarkach teleskopowych JCB 531-70 agri super, jest utrudnione odłączanie i podłączanie przewodów hydraulicznych osprzętu z powodu problemów z niwelacją ciśnienia. Operatorzy często muszą odkręcać przewody, aby spuścić trochę oleju. Rozwiązaniem może być:

• Gaszenie silnika i ponowne uruchamianie, co czasem pomaga wyrównać ciśnienie.
• Włączenie zapłonu po zgaszeniu silnika i kilkukrotne wciśnięcie przycisków sterujących wyjściem hydraulicznym.
• Używanie joysticka na włączonym prądzie przez minutę przed odczepieniem węży (w przypadku np. tura przy Zetorze).
• Stosowanie specjalnych szybkozłączek z eliminatorem ciśnienia. Od standardowych złączek odróżnia je obecność dodatkowych otworków i zaworka wewnątrz gniazda i wtyczki. Otwierają się one w momencie łączenia obu końcówek, dzięki czemu następuje redukcja ciśnienia wewnątrz danej sekcji i możliwe jest swobodne przyłączenie węża.

Nigdy nie należy wymieniać ani podłączać węży bez wyłączania hydrauliki, ponieważ jest to niezgodne z przepisami BHP i może prowadzić do nieprzyjemnych konsekwencji, w tym wypadków.

Dodatkowe wskazówki

• W przypadku trudności z dostępem do wnętrza teleskopu, można zastosować kreatywne metody, np. przyczepienie telefonu z kamerą i lampą do rurki, włączenie nagrywania i włożenie go do środka w celu wizualnej inspekcji.
• Wymiana serwa hamulca w JCB 3CX Contractor może być prostsza niż wymiana przewodu powrotnego z orbitrola, który jest często cholernie ciężki do wymiany.
• Maszyny budowlane pracują w warunkach wysokiego ciśnienia roboczego, dlatego wymagają stosowania najwyższej jakości węży, spełniających międzynarodowe normy w zakresie jakości i BHP.
