Przekładnie kątowe w rozrzutnikach obornika odgrywają kluczową rolę w systemie napędowym, efektywnie zmieniając kierunek przepływu momentu obrotowego. Dzięki nim wał napędowy WOM, ustawiony równolegle do osi ciągnika, może zasilić poprzeczny wał przenoszący napęd na zespół wyrzutowy. Jednocześnie przekładnia redukuje lub utrzymuje prędkość obrotową, zależnie od wybranego przełożenia, co ma bezpośredni wpływ na wydajność i charakterystykę pracy maszyny. Przełożenie decyduje, czy przekładnie kątowe w rozrzutnikach postawią na prędkość wału wyrzutowego, czy na jego moment roboczy.
Budowa typowej przekładni kątowej

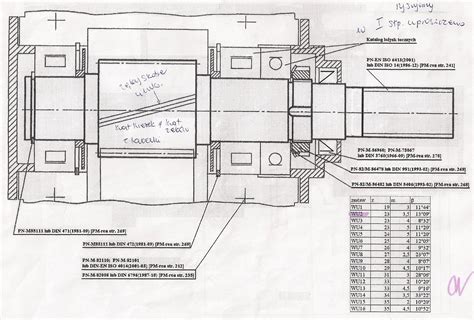

Choć producenci różnią się detalami konstrukcyjnymi, przekładnie kątowe w rozrzutnikach mają wspólne, podstawowe moduły. Składają się z korpusu, pary kół stożkowych, łożysk, uszczelnień oraz pokrywy serwisowej. Zrozumienie funkcji każdego z tych elementów ułatwia nie tylko dobór odpowiednich zamienników w przypadku awarii, ale także planowanie regularnej konserwacji, co jest kluczowe dla długiej i bezawaryjnej pracy maszyny.

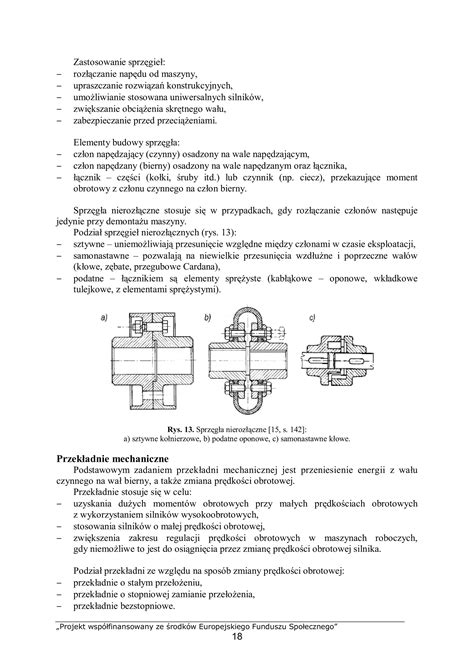

Dobór przełożenia w zależności od typu rozrzutnika
Wybór odpowiedniego przełożenia przekładni kątowej jest niezwykle istotny i zależy od typu oraz przeznaczenia rozrzutnika. Jeśli maszyna to lekki rozrzutnik o ładowności 4-6 ton, potrzebuje ona wysokich obrotów, aby równomiernie sypać lekki, suchy materiał. Idealnym przykładem jest przekładnia do rozsiewacza MZ15 1:1, charakteryzująca się aluminiowym korpusem, wałkiem o średnicy Ø 25 mm, rozstawem śrub 80 × 80 mm i nominalnymi 540 obr./min na WOM.
Z kolei, gdy rozrzutnik waży 8-14 ton i nierzadko wyrzuca mokry obornik lub wapno, kluczowa jest przede wszystkim moc na wale. W takich zastosowaniach lepiej sprawdza się przekładnia kątowa 1:1,5 Ø 25 mm, często wyposażona w tworzywowy, lecz wzmocniony korpus odporny na korozję. Przekładnie o przełożeniu 1:1,5 zwiększają moment obrotowy o 50% przy niższych obrotach. Redukcja obrotów o ⅓ podnosi moment wyjściowy o 50%, co zmniejsza wrażliwość na przeciążenia i obniża wibracje całego układu napędowego, zapewniając stabilniejszą pracę z ciężkimi materiałami.
Konserwacja i serwisowanie przekładni kątowych
Dla zapewnienia długiej żywotności i niezawodności przekładni kątowej kluczowa jest regularna i prawidłowa konserwacja. Odpowiedni film olejowy chroni zęby i łożyska przed zatarciem (scuffingiem), a skuteczne uszczelniacze zapobiegają przedostawaniu się mieszanki oleju, wody i pyłu do wnętrza mechanizmu. Przeciętna przekładnia MZ80 mieści około 0,6 litra oleju.
Pierwszy serwis powinien być przeprowadzony po 50 godzinach pracy, natomiast kolejne co 250 godzin lub przynajmniej raz w sezonie. W korpusach aluminiowych często stosuje się simmering z wargą przeciwpyłową, która dodatkowo chroni przed zanieczyszczeniami. Dla przekładni z odlewu można użyć zwykłego uszczelnienia NBR. Jeżeli wziernik poziomu oleju ma mleczny kolor, świadczy to o obecności wody w oleju i wymaga natychmiastowej wymiany oleju wraz z uszczelnieniem, aby zapobiec poważniejszym uszkodzeniom.
Obsługa przekładni rozrzutnika - Rozrzutnik obornika N267 Hornet Metal-Fach
Typowe problemy i ich rozwiązania
Sygnały ostrzegawcze i diagnoza

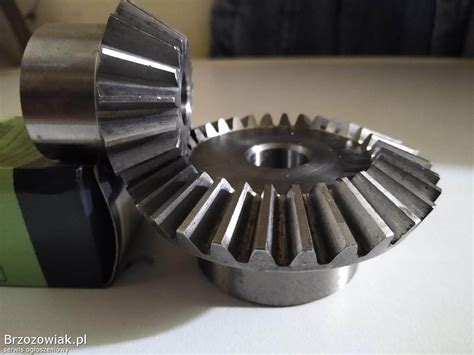

Choć dobrze serwisowane przekładnie kątowe w rozrzutnikach mogą przeżyć kilka sezonów, często wysyłają sygnały ostrzegawcze na długo przed ostateczną awarią. Krótki, metaliczny klik pod pełnym ładunkiem oznacza najczęściej wybity luz na kołach stożkowych lub pęknięty ząb. Jeśli ubytek obejmuje ponad 10% powierzchni zęba, wymiana całej jednostki jest często tańsza i bardziej opłacalna niż regeneracja.
Czarny film na obudowie to klasyczny objaw zużytego simmeringu, który przestał prawidłowo uszczelniać. Wyczuwalne wibracje wału wyrzutowego to sygnał, że łożysko wejściowe jest już częściowo zatarte, co może prowadzić do dalszych uszkodzeń. Gdy koła zębate są wyszczerbione na więcej niż 10%, remont częściowy zwykle mija się z celem - czas i koszt dorównują cenie nowej jednostki.
Rozwiązania i wymiana części
Zamiast jedynie dolewać olej w przypadku wycieków, należy zamontować uszczelnienie z podwójną wargą - np. simmering 35×56×12 mm - i od razu wypłukać korpus świeżym olejem 80W-90, aby usunąć kwasowy kondensat. Jeżeli po godzinie pracy obudowa przekładni przekracza 80°C, powodem bywa niski poziom oleju albo zbyt gęsta lepkość oleju przy niskiej temperaturze otoczenia. W zimie zaleca się przejście na olej 75W-90, natomiast latem należy dbać, by wskaźnik poziomu wziernika był zawsze w połowie okienka.
W przypadku wibracji należy zdemontować wałek, a zużyte łożysko zastąpić łożyskiem stożkowym 30216 o wymiarach 80×140×28,25 mm. Wymień jednocześnie olej i uszczelniacz, ponieważ opiłki zatartego łożyska potrafią w kilka godzin zniszczyć koła spiralne. W roli zamiennika sprawdzi się przekładnia kątowa podwójna 1:1,5 Agroplast, którą można przykręcić do istniejącego rozstawu 90×90 mm. Należy zmierzyć kwadrat rozstawu śrub montażowych, co jest istotne przy wyborze nowej przekładni. Do montażu użyj śrub klasy 8.8, dokręcając je krzyżowo momentem 45 Nm.
Długowieczność i dostępność części
Regularnie serwisowane przekładnie kątowe w rozrzutnikach potrafią przeżyć nawet trzy komplety łańcuchów podłogowych. Kluczem do ich długowieczności jest dobór właściwego przełożenia, zastosowanie szczelnych simmeringów i oleju o lepkości dopasowanej do obciążeń sezonu. Sklep Mizar oferuje zarówno kompletne jednostki 1:1, jak i wzmocnione przekładnie 1:1,5, a także pełną paletę łożysk i uszczelek, które pozwolą odnowić starszą przekładnię niewielkim kosztem.
