Przekładnia kosiarki sadowniczej: budowa i zasada działania

Przekładnie stanowią fundament działania maszyn w wielu branżach, umożliwiając kontrolę nad prędkością i momentem obrotowym w układach napędowych.

Przekładnie planetarne - budowa i mechanizm działania

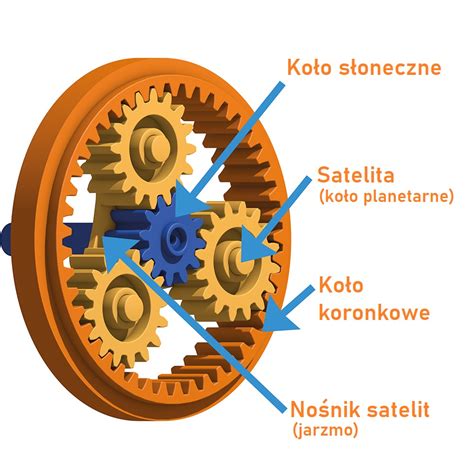

Przekładnie planetarne, znane również jako przekładnie obiegowe, charakteryzują się specyficzną konstrukcją. W zależności od modelu, składają się z trzech głównych elementów zębatych: koła centralnego (słonecznego), koła zewnętrznego (pierścieniowego) oraz zestawu mniejszych kół planetarnych umieszczonych pomiędzy nimi. Koło centralne posiada uzębienie zewnętrzne, podczas gdy koło zewnętrzne jest wyposażone w uzębienie wewnętrzne. Koła planetarne są połączone za pomocą jarzma i obracają się wokół własnej osi, jednocześnie krążąc wokół osi mechanizmu. Ten ruch jest analogiczny do obiegu planet wokół Słońca, stąd nazwa „planetarna”.

Podstawową funkcją przekładni planetarnych jest efektywne przenoszenie momentu obrotowego. W odróżnieniu od pojedynczych przekładni zębatych, przekładnie planetarne znacznie lepiej radzą sobie z rozkładem obciążenia. Energia jest dzielona między poszczególne koła planetarne, jarzmo i koło centralne, co pozwala na przenoszenie dużych momentów obrotowych z wysoką sprawnością, nawet z silników o dużej mocy. Dodatkową zaletą jest kompaktowa budowa, która przyczynia się do efektywności układu napędowego i pozwala na zastosowanie w mniejszych maszynach.

Kolejną istotną zaletą przekładni planetarnych jest ich modułowość. Mogą one składać się z wielu stopni, co pozwala na uzyskanie szerokiego zakresu przełożeń. Umożliwia to konstruowanie przekładni o bardzo wysokich przełożeniach i dużym momencie obrotowym na wyjściu. Przekładnie te mogą być napędzane różnymi typami silników.

Do wad przekładni planetarnych można zaliczyć konieczność zastosowania kilku zespołów planetarnych dla uzyskania określonej liczby przełożeń oraz skomplikowany proces projektowy, który obejmuje m.in. precyzyjne obliczenia związane z rozkładem obciążeń.

Możliwość przenoszenia dużych momentów obrotowych i zwarta budowa to główne atuty, które sprawiają, że przekładnie planetarne są chętnie wykorzystywane w maszynach pracujących w różnych dziedzinach przemysłu.

Zastosowania przekładni planetarnych

Przekładnie planetarne znajdują szerokie zastosowanie w wielu gałęziach przemysłu:

• Maszyny budowlane: Stosowane w urządzeniach, które wymagają przenoszenia bardzo dużych momentów obrotowych, takich jak kruszarki, młyny i mieszalniki.
• Automatyka przemysłowa: Dzięki wysokiej wydajności, cichej pracy i niewielkim rozmiarom, wykorzystywane są w podajnikach, prasach krawędziowych, stołach obrotowych, napędach osiowych do wycinarek laserowych oraz zaawansowanych robotach przemysłowych.
• Logistyka: Używane w rampach magazynowych, wózkach widłowych i bezzałogowych systemach transportowych (AGV) w nowoczesnych magazynach.
• Sprzęt AGD i automatyka domowa: Znajdują się w młynkach, blenderach, robotach kuchennych, a także w systemach automatycznego otwierania drzwi garażowych i rolet.
• Napędy obrotu maszyn: Stosowane w koparkach, elektrowniach wiatrowych i dźwigach, gdzie wymagane są niskie obroty wyjściowe i kompaktowe wymiary. W takich zastosowaniach cecha rozłożenia momentu na kilka równoległych przekładni jest kluczowa przy obciążeniach udarowych.

Firma Ultra Robotics oferuje szeroki wybór przekładni planetarnych, falowych, silników i motoreduktorów, działając na rynku od 15 lat.

Konserwacja i kluczowe elementy przekładni planetarnych

Podobnie jak w przypadku innych typów przekładni, środek smarny odgrywa kluczową rolę w prawidłowym funkcjonowaniu przekładni planetarnych. Musi być on okresowo wymieniany, a jego ilość w korpusie powinna mieścić się w granicach określonych przez producenta.

Niewielkie gabaryty przekładni planetarnych wymuszają stosowanie łożysk o małych wymiarach, które jednocześnie muszą charakteryzować się wysoką trwałością. W tego typu przekładniach powszechnie stosuje się łożyska stożkowe, które są w stanie przenosić obciążenia wzdłużne i poprzeczne jednocześnie. Z powodu konieczności przenoszenia obciążeń wzdłużnych, łożyska walcowe są rzadziej stosowane.

Najnowszym rozwiązaniem są łożyska toroidalne, stosowane w specjalnych wersjach przekładni. Charakteryzują się one elementami tocznymi ustawiającymi się w sposób zapewniający równomierne obciążenie na całej powierzchni roboczej. Łożyska toroidalne kompensują odchylenia kątowe i osiowe, zachowując zdolność do przenoszenia założonych obciążeń. Łączą one zalety łożysk baryłkowych (wahliwość) i walcowych (przejmowanie znacznych sił poprzecznych przy niewielkich wymiarach) z niskimi oporami tarcia, jednak nie przenoszą obciążeń wzdłużnych.

Zasada działania - przykładowe konfiguracje

Przekładnie planetarne umożliwiają osiągnięcie różnych przełożeń i momentów obrotowych w zależności od sposobu napędzania i blokowania poszczególnych elementów:

• Doprowadzenie mocy do koła słonecznego przy jednoczesnym zablokowaniu koła zewnętrznego skutkuje dwukrotnym wzrostem momentu obrotowego przy dwukrotnie mniejszej prędkości obrotowej.
• Podobny efekt uzyskuje się, napędzając koło zewnętrzne przy zablokowanym kole słonecznym.
• Napędzanie jarzma przy zablokowanym kole słonecznym powoduje dwukrotne zwiększenie prędkości obrotowej i dwukrotne zmniejszenie momentu na wyjściu.
• Ten sam rezultat można osiągnąć, blokując koło zewnętrzne.
• Możliwe jest również przenoszenie mocy przy zablokowanym jarzmie, jednak w takim przypadku przekładnia nie pracuje jako obiegowa.

Przekładnia kątowa - budowa i zasada działania

Przekładnia kątowa to mechanizm umożliwiający zmianę kierunku obrotu wału, co pozwala na przeniesienie napędu w inne miejsce konstrukcji bez potrzeby stosowania skomplikowanych rozwiązań. Jest to kluczowy element w wielu maszynach i urządzeniach, gdzie liczy się efektywność, trwałość i oszczędność miejsca.

Co to jest przekładnia kątowa i jak działa?

Przekładnia kątowa to specjalistyczny mechanizm stosowany w układach napędowych, który umożliwia skuteczne przenoszenie momentu obrotowego między dwoma wałami ustawionymi względem siebie pod kątem, najczęściej 90°. Składa się zazwyczaj z wału wejściowego i wału wyjściowego, które są wzajemnie prostopadłe. Kluczowym elementem są koła zębate - najczęściej stożkowe lub ślimakowe - które dzięki odpowiedniemu profilowi zębów pozwalają na efektywne przekazywanie mocy. Przekładnia ta została zaprojektowana z myślą o kompaktowej zabudowie układu napędowego, oferując elastyczność konstrukcyjną tam, gdzie klasyczne przekładnie współosiowe są niewystarczające.

Zasada działania przekładni kątowej opiera się na mechanicznym przeniesieniu momentu obrotowego z jednego wału na drugi przy jednoczesnej zmianie kierunku ruchu. Najczęściej wykorzystuje się do tego układ kół stożkowych, które dzięki odpowiedniemu uzębieniu umożliwiają płynne i efektywne przenoszenie siły obrotowej. W przekładniach ślimakowych moment obrotowy jest przekazywany przez ślimak współpracujący z kołem ślimakowym, co dodatkowo skutkuje znaczną redukcją prędkości wyjściowej.

Podstawowym efektem działania przekładni kątowej jest zmiana osi obrotu wału napędzanego względem wału napędzającego, co pozwala na optymalizację układu mechanicznego pod względem przestrzennym i funkcjonalnym. W porównaniu do przekładni równoległych czy współosiowych, przekładnie kątowe wyróżniają się możliwością zmiany kierunku przenoszenia napędu o 90°, co czyni je nieocenionymi w aplikacjach, gdzie przestrzeń lub geometria układu mechanicznego ograniczają zastosowanie tradycyjnych rozwiązań.

Konstrukcja przekładni kątowej umożliwia osiągnięcie wysokiej skuteczności przenoszenia momentu obrotowego przy zachowaniu kompaktowych wymiarów. Znajdują one powszechne zastosowanie w urządzeniach wymagających wysokiej precyzji i niezawodności, takich jak stoły obrotowe, manipulatory czy przenośniki taśmowe.

Budowa przekładni kątowej

Budowa przekładni kątowej, choć może wydawać się skomplikowana, opiera się na logicznym układzie kilku kluczowych komponentów, które współpracują ze sobą precyzyjnie. Odpowiednio zaprojektowana konstrukcja decyduje o możliwości zmiany kierunku napędu bez nadmiernych strat energii i przy wysokiej trwałości mechanizmu.

Główne komponenty konstrukcyjne

• Koła zębate: Najczęściej stożkowe lub ślimakowe, umożliwiają przenoszenie momentu obrotowego między przecinającymi się osiami. Odpowiednie uzębienie minimalizuje straty energii i hałas.
• Wały wejściowe i wyjściowe: Służą do doprowadzenia i odbioru napędu. Zazwyczaj są ustawione pod kątem prostym względem siebie.
• Łożyska: Podtrzymują i stabilizują wały oraz koła zębate, zapewniając płynność pracy i zmniejszając tarcie. Muszą być precyzyjnie dobrane do obciążeń osiowych i promieniowych.
• Obudowa: Pełni funkcję ochronną i nośną. Zazwyczaj jest zamknięta i wykonana z wytrzymałych metali, chroniąc elementy wewnętrzne przed zanieczyszczeniami i uszkodzeniami mechanicznymi.
• System smarowania: Zapewnia odpowiednie warunki pracy, minimalizując zużycie elementów i poprawiając żywotność. Może to być smarowanie olejowe (kąpielowe, ciśnieniowe) lub smarowanie stałe przy mniejszych obciążeniach.
• Elementy mocujące: Obejmują śruby, kołki, wpusty i inne akcesoria umożliwiające montaż przekładni w zespołach mechanicznych.

Budowa kół zębatych w przekładni kątowej

Koło zębate w przekładni kątowej składa się z trzech podstawowych części: wieńca, tarchy i piasty. Najczęściej są one wykonane jako monolit ze stali stopowej lub żeliwa, co zapewnia wysoką wytrzymałość i precyzję działania.

• Wieniec z zębami: Zewnętrzna część koła z naciętymi pod odpowiednim kątem zębami, umożliwiającymi płynne zazębienie i skuteczne przenoszenie momentu obrotowego.
• Tarcza: Łączy wieniec z piastą, odpowiadając za równomierne rozłożenie obciążeń.
• Piasta: Wewnętrzna część koła służąca do montażu na wale, zapewniająca stabilność mechanizmu.

Jednolity materiał konstrukcji kół zębatych zmniejsza ryzyko osłabienia połączeń czy pęknięć, co jest kluczowe w warunkach przemysłowych.

Zastosowanie przekładni kątowych

Przekładnia kątowa jest wszechstronnym elementem mechanicznym, który dzięki swojej konstrukcji sprawdza się w zróżnicowanych zastosowaniach, przede wszystkim ze względu na możliwość zmiany kierunku przenoszenia napędu, co umożliwia tworzenie bardziej kompaktowych i ergonomicznych układów.

Przekładnie kątowe znajdują zastosowanie w wielu sektorach przemysłowych:

• Przemysł: W przenośnikach taśmowych, maszynach produkcyjnych, układach pakujących i systemach automatyzacji procesów, gdzie umożliwiają kompaktowe prowadzenie napędu nawet w ograniczonej przestrzeni.
• Motoryzacja: Stosowane w układach napędowych, zwłaszcza w tylnych mostach napędowych z przekładniami hipoidalnymi, które oferują wysoką wydajność i cichą pracę.
• Rolnictwo: Wykorzystywane w przekładniach osiowych maszyn rolniczych, takich jak rozrzutniki, kosiarki i siewniki, gdzie istotna jest duża trwałość i odporność na obciążenia dynamiczne.
• Budownictwo: Stosowane w urządzeniach dźwigowych i maszynach budowlanych, gdzie wykorzystuje się ich zdolność do samohamowania (szczególnie w przekładniach ślimakowych).
• Lotnictwo: Wykorzystywane w systemach sterowania i napędach pomocniczych, gdzie wymagana jest precyzja działania i niezawodność.
• Urządzenia specjalistyczne: Takie jak stoły obrotowe, manipulatory przemysłowe czy roboty, gdzie przekładnia kątowa zapewnia precyzyjne pozycjonowanie i płynność ruchu.

Dzięki różnorodności konfiguracji (wały drążone z rowkiem wpustowym, pełne wały z wpustem, wały drążone gładkie z pierścieniem zaciskowym), przekładnie kątowe mogą być łatwo integrowane z różnymi systemami mechanicznymi. Ich uniwersalność i szeroki zakres parametrów eksploatacyjnych czynią je niezastąpionymi w projektowaniu nowoczesnych układów napędowych.

Podsumowanie

Przekładnia kątowa to zaawansowany mechanizm zmieniający kierunek napędu, najczęściej o 90°, wykorzystujący precyzyjnie zaprojektowane koła zębate i komponenty. Efektywnie przenosi moment obrotowy przy różnych przełożeniach i mocach, stanowiąc niezastąpiony element nowoczesnych systemów mechanicznych. Jej wszechstronność i wydajność pozwalają na tworzenie kompaktowych i skutecznych urządzeń w wielu branżach przemysłu.

Przy planowaniu zakupu przekładni kątowej, warto zwrócić uwagę na parametry techniczne, typ konstrukcji oraz wymagania konserwacyjne, aby zapewnić sobie pełną satysfakcję i długą żywotność produktu.

Przekładnie w kosiarkach sadowniczych - aspekty praktyczne

W kontekście kosiarki sadowniczej, wybór odpowiedniej przekładni jest kluczowy dla jej efektywności i trwałości, szczególnie przy pracy w trudnych warunkach, takich jak wilgotna trawa czy obecność kretowisk.

W przypadku kosiarek przeznaczonych do pracy na małych areałach i koszenia trawy przy niskiej prędkości roboczej, niektóre rozwiązania mogą okazać się wystarczające. Jednakże, w przypadku większych ciągników i intensywnego użytkowania, należy zachować szczególną ostrożność.

Kwestie konstrukcyjne i materiałowe

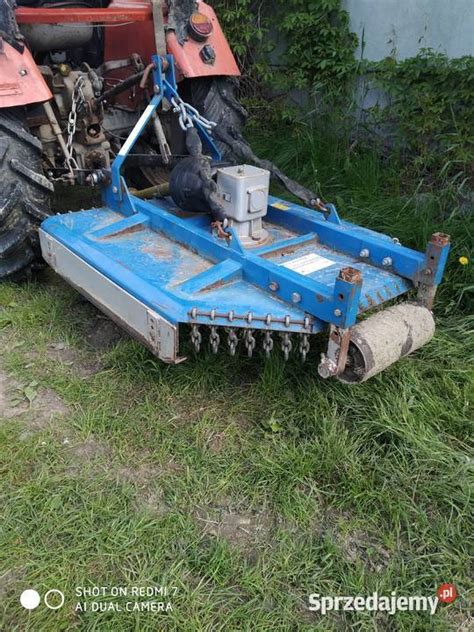

Eksperci zalecają unikanie kosiarek z kratownicą na wierzchu, ponieważ może ona sprzyjać gromadzeniu się kurzu, trawy i innych zanieczyszczeń, co w konsekwencji prowadzi do korozji. Zamiast tego, sugeruje się poszukiwanie maszyn wykonanych z grubszych materiałów, często dostępnych w mniejszych warsztatach, gdzie istnieje możliwość indywidualnego ustalenia specyfikacji materiałowych.

Większość fabrycznych kosiarek wykorzystuje blachę o grubości 3 mm na wierzchu i 3-4 mm na bokach. Zalecane jest stosowanie grubszej blachy (6-7 mm) na boki oraz płaskowników z trudnościeralnej stali Hardox lub płaskowników o grubości 10-12 mm na płozy.

Szczególną uwagę należy zwrócić na przekładnie. W przypadku przekładni ostrzeszowskich pojawiają się problemy z ukręcaniem się wałków i stożków, na które montowane jest śmigło. Zaleca się poszukiwanie alternatywnych, bardziej wytrzymałych rozwiązań.

Dyskusja na temat kratownicy

Pojawia się dyskusja na temat zasadności stosowania kratownicy na wierzchu kosiarki. Jedna z opinii głosi, że kratownica może wydłużyć żywotność maszyny, ułatwiając czyszczenie i bieżące usuwanie uszkodzeń. Z drugiej strony, argumentuje się, że kratownica może gromadzić wilgotne błoto i zanieczyszczenia, które są trudne do usunięcia i sprzyjają korozji. Rozwiązania ze schowaną kratownicą pod spodem mogą prowadzić do gromadzenia się błota, co obciąża kosiarkę i utrudnia czyszczenie. Dodatkowo, rama może korodować, a pęknięcia są trudniejsze do zauważenia.

Niezależnie od preferencji, ważne jest, aby autor miał świadomość różnych podejść i mógł podjąć świadomą decyzję.

Doświadczenia użytkowników

Użytkownicy dzielą się swoimi doświadczeniami z różnymi modelami kosiarek:

• Maszyna Ditta seria 1.6 jest opisywana jako solidna, wymagająca jedynie dokręcenia śrub przed rozpoczęciem pracy. Po kilku latach użytkowania, maszyna nadal dobrze spełnia swoje zadania, kosząc trawę i rozdrabniając gałęzie.
• Starsze, rzemieślnicze kosiarki, mimo upływu lat i licznych napraw, nadal wykazują dużą wytrzymałość, co świadczy o jakości wykonania i zastosowanych materiałów. Wymiana uszczelniacza i sporadyczne naprawy to norma po wielu latach intensywnej eksploatacji.

Noże i dodatkowe funkcje

W przypadku kosiarko-rozdrabniaczy, poszukiwane są zamienne noże od producentów innych niż Weremczuk, co wskazuje na potrzebę dostępności części zamiennych i potencjalnych alternatyw.

Warto zwrócić uwagę na opcję przesuwu siłownikiem hydraulicznym, który może znacząco poprawić funkcjonalność kosiarki, umożliwiając jej lepsze dopasowanie do warunków terenowych i pracy ciągnika.

Budowa własnej kosiarki

Istnieją również projekty budowy własnych kosiarek, bazujące na dostępnych podzespołach. Przykładem jest konstrukcja wykorzystująca napęd z silnika Fiata 126p, most z samochodu BMW oraz piasty i noże bijakowe. Tego typu projekty wymagają jednak zaawansowanej wiedzy technicznej i umiejętności.

Ważnym aspektem przy projektowaniu własnej kosiarki jest wybór między jednym szerokim nożem roboczym a zdublowanym rozwiązaniem na dwa węższe noże, co wpływa na szerokość roboczą i konstrukcję zespołu tnącego.
