Pasek klinowy jest kluczowym elementem napędu wielu maszyn, w tym kosiarek i traktorków. Jego prawidłowe działanie zapewnia efektywne przenoszenie mocy, co jest niezbędne do sprawnej pracy urządzenia. Nawet odpowiednio dobrany pasek klinowy może zerwać się w niepożądanym momencie lub zacząć się ślizgać. Wraz z awarią wzrastają koszty eksploatacyjne, dlatego warto zapobiegać takim ewentualnościom. Zerwany pasek klinowy może prowadzić do uszkodzenia innych, współpracujących z nim elementów, a konsekwencje bywają bardzo dotkliwe.
Mechanizm poślizgu paska klinowego i jego objawy
Poślizg paska klinowego występuje wtedy, gdy tarcie pomiędzy bokami paska a rowkiem koła pasowego jest niewystarczające do przeniesienia wymaganego momentu obrotowego. W takiej sytuacji pasek porusza się względem koła z mniejszą prędkością, a energia kinetyczna zamienia się w ciepło. Długotrwały poślizg prowadzi do przegrzewania materiału paska, jego wypalania, a także uszkodzenia wewnętrznych wzmocnień. W konsekwencji może to skutkować skróceniem żywotności paska i innych elementów układu napędowego. W takich przypadkach uszkodzenie paska jest jedynie początkiem większego problemu.
Objawy poślizgu i zużycia paska
Objawy poślizgu paska klinowego zazwyczaj manifestują się w sposób zauważalny dla użytkownika. Najczęściej są to nietypowe dźwięki, które pojawiają się podczas pracy maszyny. Początkowo można zaobserwować charakterystyczne piszczenie, które pojawia się zwłaszcza podczas rozruchu lub w momentach zwiększonego obciążenia. Następnie mogą wystąpić chwilowe wahania mocy lub spadek prędkości obrotowej napędzanych elementów. Dodatkowe symptomy to nagrzewanie się koła pasowego, a także wyczuwalny, charakterystyczny zapach spalonej gumy. Jeśli poślizg utrzymuje się przez dłuższy czas, może dojść do uszkodzenia łożysk, ponieważ poślizg zwiększa siły poprzeczne działające na łożysko, prowadząc do jego przegrzewania i deformacji koszyka.
Każdy nietypowy ślad najczęściej jest oznaką, że komponent ulega zużyciu. Jeśli przy sprawdzaniu stanu technicznego paska klinowego zauważysz, że ten jest postrzępiony, czy popękany, koniecznie udaj się do mechanika.
Najczęstsze przyczyny zrywania i poślizgu paska klinowego
Istnieje kilka kluczowych czynników, które mogą prowadzić do poślizgu lub zerwania paska klinowego. Zrozumienie tych przyczyn jest fundamentalne dla skutecznego zapobiegania i usuwania problemu.
Niewłaściwe napięcie paska
Pasek przenosi moc dzięki dociskowi swoich boków do rowka koła pasowego. Zbyt słabo napięty pasek jest jedną z najczęstszych przyczyn poślizgu, ponieważ niewystarczające napięcie powoduje, że powierzchnie robocze nie generują wystarczającej siły tarcia. Problem ten często pojawia się po wymianie paska, gdy montaż odbywa się "na oko", bez uwzględnienia wymaganego ugięcia lub bez zastosowania odpowiedniego napinacza. Luźny pasek zaczyna się ślizgać, zwłaszcza podczas rozruchu i pod dużym obciążeniem, co początkowo objawia się piszczeniem, a następnie nagrzewaniem i utworzeniem się szklistej powierzchni bocznej, która uniemożliwia dalszą pracę.
Z drugiej strony, zbyt mocno napięty pasek również może prowadzić do poślizgu lub szybszego zużycia. Nadmierne napięcie powoduje deformację paska, zwiększa tarcie wewnętrzne gumy i może doprowadzić do rozciągnięcia lub uszkodzenia linek wzmacniających. Pasek traci swoją elastyczność i gorzej dopasowuje się do rowka koła. Za mocny naciąg ma niekorzystny wpływ na łożyska pracujące w rolkach, co również powoduje szkodę pasowi napędowemu. W skrajnych przypadkach sztywny pasek może "podskakiwać" na kole pasowym, cyklicznie tracąc kontakt z rowkiem i znacząco zwiększając poślizg. Trzepotanie paska zmniejsza jego żywotność.
Zużycie lub uszkodzenie kół pasowych i rolek napinających

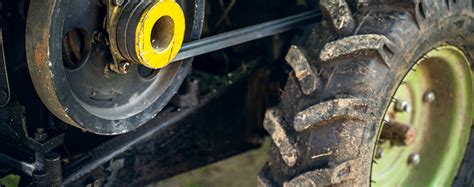

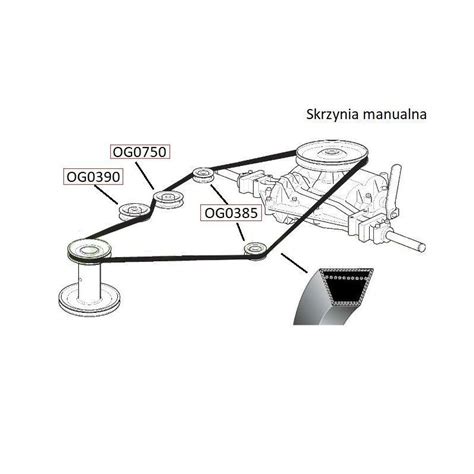

Koło pasowe, mimo swojej prostoty, jest elementem często pomijanym podczas diagnostyki, a jego stan ma kluczowy wpływ na współpracę z paskiem. W maszynach rolniczych i ogrodniczych koła pasowe pracują w trudnych warunkach, narażone na intensywne zapylenie, co prowadzi do ich powolnego polerowania i ścierania rowka. Zużyty rowek może stać się zbyt gładki, a nawet wklęsły, co uniemożliwia paskowi skuteczne "zaczepienie" się.
Jeśli rowek jest zbyt szeroki, pasek opiera się głównie na swojej dolnej części, zamiast na bokach, co uniemożliwia prawidłowe przenoszenie momentu obrotowego, ponieważ pasek klinowy przenosi moc głównie bokami. Uszkodzony lub zniekształcony rowek koła pasowego spowoduje poślizg nawet przy idealnie dobranym pasku. Wspomniane rolki także mogą przyczynić się do awarii. Wystarczy, że na skutek naturalnego zużycia się ich powierzchnia kształtem zacznie przypominać stożek, paski klinowe podczas pracy będą przesuwać się na boki i ocierać o inne elementy.
Ważne jest, aby profil paska klinowego odpowiadał profilowi rowka. Niewłaściwy profil paska (za szeroki lub za wąski) również prowadzi do problemów. Za szeroki pasek będzie pracował tylko na krawędziach, a za wąski spadnie zbyt głęboko, zmniejszając kąt styku i powodując poślizg pod obciążeniem. Niewłaściwy profil powoduje także nierównomierne zużycie i przegrzewanie paska, a także nieosiowe obciążenie, które z czasem odbija się na łożyskach.
Zanieczyszczenia na powierzchniach roboczych
Na trwałość paska klinowego wpływ mają także zanieczyszczenia. Oleje, smary, wilgoć, błoto i pył są jednymi z największych wrogów efektywnego tarcia. Nawet cienka warstwa oleju lub smaru między paskiem a kołem pasowym może zmniejszyć przyczepność o kilkadziesiąt procent. W maszynach rolniczych i ogrodniczych wycieki hydrauliczne, zabrudzenia organiczne lub pył z przenoszonych materiałów mogą osadzać się na paskach, tworząc lepki film, który uniemożliwia prawidłowe tarcie.
Guma pod wpływem zanieczyszczeń zaczyna się nagrzewać, zmieniając swoją strukturę i nabierając połyskującą, szklistą powierzchnię. Taki pasek zazwyczaj nie odzyskuje już swoich właściwości i wymaga wymiany. Jeśli w twojej maszynie doszło do wycieku, koniecznie sprawdź stan techniczny pasa.
Zużycie i starzenie się paska oraz niewłaściwy dobór
Z czasem paski klinowe tracą swoje właściwości. Materiał gumowy ulega utlenianiu, wzmocnienia mogą się rozciągać, a powierzchnia boczna staje się gładka. Zużyty pasek ma mniejszy współczynnik tarcia i nawet przy prawidłowym napięciu pracuje nierównomiernie. Pęknięcia, spłaszczenia, odbarwienia lub wykruszenia to oznaki zużycia, które znacząco zmniejszają powierzchnię styku paska z rowkiem, zwiększając ryzyko poślizgu.
Odpowiedni dobór paska jest kluczowy. Użytkownicy często doświadczają problemów, gdy kupiony pasek okazuje się za długi, co prowadzi do jego zrzucania. Ważne jest, aby wybrać odpowiedni model paska klinowego. W przypadku specjalistycznych maszyn, takich jak te z silnikiem Yamnar S4D106-2S, często odradza się stosowanie zamienników. "Jeśli masz silnik yamnar S4D106-2S to nie kombinuj z zamiennikami tego paska bo ich nie ma, kup oryginał a pochodzi wszystko inne przy większych obrotach się rwie, przerabiałem to, ogromny wiatrak na jednym pasku." Warto postawić na paski klinowe renomowanych producentów, gdyż "w takiej sytuacji nie ma miejsca na oszczędności".
Niewspółosiowość kół pasowych i brak prowadnic

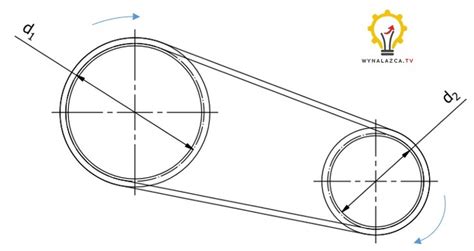

Jedną z najtrudniejszych do zdiagnozowania przyczyn poślizgu jest niewspółosiowość kół pasowych. Jeśli koła nie są ustawione idealnie równolegle lub znajdują się w różnych płaszczyznach, pasek zaczyna pracować pod kątem. Powoduje to jego nierównomierne ścieranie oraz cykliczne utraty kontaktu z rowkiem. Niewspółosiowość może wynikać ze zużycia łożysk, przesunięcia osi po uderzeniu, niewłaściwego montażu lub odkształcenia konstrukcji maszyny. Objawy to przemieszczanie się paska na boki, nierównomierne nagrzewanie i szybsze zużycie po jednej stronie.
Problemy z opadającym paskiem podczas rozłączania noży, jak zauważył użytkownik traktorka Husqvarna, często mają swoje źródło w prowadnicach paska. "Problem jednak był w większości w prowadnicy paska... Taki pręt 6 mm powyginany. Okazało się, że kiedyś był, ale się ułamał i gdzieś spadł, został było kawałek przykręcony do ramy." Brak lub uszkodzenie takich prowadnic (często w kształcie litery U) powoduje, że pasek nie jest utrzymywany we właściwej pozycji, zwłaszcza przy gwałtownych ruchach lub obciążeniach. Użytkownicy traktorków MTD również potwierdzają, że takie "pręciki" lubią się odkręcać. Warto sprawdzić, czy wszystkie prowadnice są na miejscu i prawidłowo zamocowane, a w razie potrzeby je uzupełnić lub naprawić.
Inne czynniki obciążające (np. sposób koszenia, stan elementów tnących)
Kosiarki bijakowe, choć proste w konstrukcji, są wrażliwe na przeciążenia. Czasami nadmierne zużycie pasków klinowych może wynikać z ekstremalnych warunków pracy. "Kosiarka bijakowa potrafi zużyć paski klinowe napędowe po skoszeniu zaledwie kilku ha nieużytków. Takie stanu rzeczy doszukiwaliśmy się w fakcie, iż koszenie przeprowadzane było przy rekordowo wysokich temperaturach, a dodatkowo roślinność ze względu na odpowiedni rozkład opadów była wyjątkowo okazała."
Sposób koszenia również ma znaczenie. "A może problem leży w nieumiejętnym koszeniu trawy? Bo i to biorę pod uwagę. Albo trawa za duża, albo za nisko koszona." Zbyt wysoka trawa lub koszenie na nierównościach może generować gwałtowne obciążenia, prowadzące do pisku, dymienia i zerwania paska w ciągu zaledwie kilku sekund.
Warto również zweryfikować stopień zużycia elementów koszących. "Stępienie krawędzi tnących elementów roboczych wału może mieć wpływ na przekazywane obciążenia, stąd jeżeli zachodzi taka konieczność, sugerujemy ich wymianę. Może to wydłużyć żywotność pasków klinowych."
Diagnozowanie i zapobieganie awariom paska klinowego
Skuteczna diagnostyka poślizgu paska klinowego powinna obejmować szereg kroków, pozwalających zidentyfikować źródło problemu. Aby odpowiedzieć na wszystkie postawione pytania, posłużymy się konkretnymi przykładami.
Kroki diagnostyczne
- Obserwacja objawów: Zwróć uwagę na piszczenie, nagrzewanie, zapach gumy, wahania prędkości obrotowej, a także widoczne dymienie przy dużym obciążeniu.

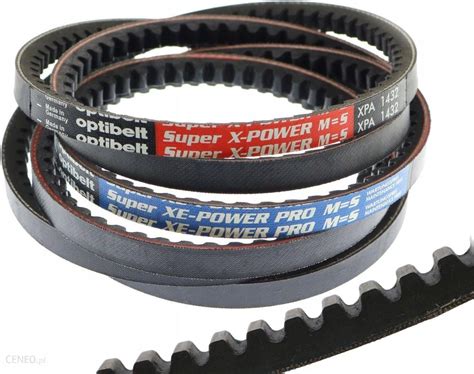

- Kontrola stanu paska: Sprawdź, czy pasek nie jest popękany, postrzępiony, spłaszczony, odbarwiony lub wykruszony. Oceń jego powierzchnię pod kątem szklistości.
- Inspekcja kół pasowych: Oceń stan rowków kół pasowych pod kątem zużycia, wyślizgania lub deformacji. Sprawdź, czy nie ma na nich zanieczyszczeń. W maszynie z podwójnym kołem pasowym upewnij się, że oba rowki są w dobrym stanie.

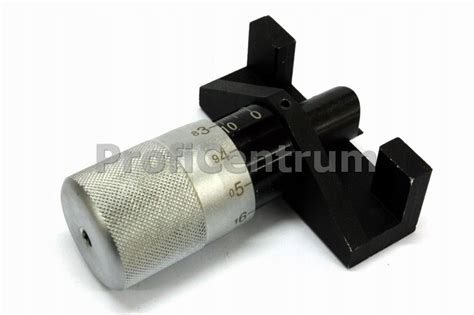

- Pomiar napięcia paska: Zweryfikuj, czy napięcie paska jest zgodne z zaleceniami producenta. Zbyt luźny lub zbyt mocno napięty pasek wymaga regulacji. Podstawowym czynnikiem mogącym wydłużyć żywotność pasków klinowych jest regularna kontrola ich naciągu.
- Sprawdzenie współosiowości: Upewnij się, że koła pasowe są prawidłowo ustawione względem siebie.
- Ocena czystości: Sprawdź, czy na pasku i kołach pasowych nie ma olejów, smarów, błota lub innych zanieczyszczeń.
- Kontrola łożysk: W przypadku podejrzenia uszkodzenia łożysk, sprawdź, czy nie mają nadmiernych luzów lub nie pracują głośno.
- Weryfikacja prowadnic paska: Upewnij się, że wszystkie prowadnice paska, zwłaszcza te w kształcie litery U przy kołach pasowych silnika czy kosiska, są na swoim miejscu, nie są uszkodzone i prawidłowo zamocowane. Ich brak lub uszkodzenie może być przyczyną spadania paska, szczególnie podczas rozłączania noży.
- Ocena elementów tnących: Sprawdź stopień zużycia elementów koszących, gdyż stępione krawędzie mogą zwiększać obciążenie pasków.
Procedury naprawcze i profilaktyka
Po zidentyfikowaniu przyczyny poślizgu lub zrywania paska, należy podjąć odpowiednie kroki naprawcze:
- Wybór i montaż odpowiedniego paska: W pierwszej kolejności należy wybrać odpowiedni model paska klinowego, zgodny ze specyfikacją producenta. Następnie trzeba przeprowadzić poprawny montaż. W układach wielopaskowych wymieniaj wszystkie paski jednocześnie.
- Regulacja napięcia paska: Jeśli pasek jest zbyt luźny, należy go dociągnąć. W przypadku zbyt mocnego napięcia, rozluźnij go. Pamiętaj, że nowe paski mogą wymagać ponownej regulacji po krótkim okresie pracy. Dobrą praktyką jest regularne sprawdzanie poziomu napięcia pasków otworem serwisowym i w razie konieczności regulowanie go wraz ze stopniem zużycia pasków. Można zastosować metodę polegającą na oznaczeniu np. białym markerem poprzecznej linii położenia wszystkich pasków oraz koła pasowego względem siebie. Następnie należy próbnie uruchomić maszynę i zaobserwować, czy ich położenie uległo zmianie. Jeżeli przesunięcie jest większe niż około 10 cm to należy je dociągnąć i ponowić próbę. Gdy osiągniemy już odpowiedni naciąg, sugerujemy dodatkowo po przepracowaniu maszyną około 100-200 m ponownie je dociągnąć, gdyż nowe paski po pierwszej pracy ułożą się do kół.
- Wymiana lub naprawa kół pasowych i rolek: W przypadku silnego zużycia lub uszkodzenia kół pasowych lub rolek, należy je wymienić na nowe o odpowiednim profilu i wymiarach.
- Czyszczenie powierzchni: Dokładnie oczyść paski i koła pasowe z wszelkich zanieczyszczeń, zwłaszcza olejów i smarów.
- Wymiana paska: W przypadku zużycia, uszkodzenia lub zatłuszczenia, pasek należy wymienić na nowy, zgodny ze specyfikacją producenta.
- Korekta niewspółosiowości: W przypadku stwierdzenia niewspółosiowości, należy dokonać niezbędnych regulacji lub napraw elementów mocujących koła pasowe.
- Montaż i wzmocnienie prowadnic: Jeżeli brakuje prowadnic paska lub są one uszkodzone, należy je odtworzyć lub wymienić. W przypadku prowizorycznych napraw, jak dospawanie pręta, warto zadbać o jego wytrzymałość i kształt. Dla lepszego zabezpieczenia śrub prowadnic można dodać nakrętki kontrujące.
- Sezonowe przechowywanie: Warto też zdemontować paski klinowe na okres wyłączenia maszyny z eksploatacji - na przykład na okres zimowy.
- Wymiana elementów tnących: Jeżeli stępione elementy tnące zwiększają obciążenie napędu, sugeruje się ich wymianę.
Konsekwencje zerwania paska i kiedy działać
Zerwany pasek klinowy może prowadzić do uszkodzenia innych, współpracujących z nim elementów. Najczęściej problem ten dotyka agregatów, które komponent napędza. Jeśli pasek napędza tylko alternator, maszyna straci ładowanie. Nierzadko pasek klinowy napędza także pompę wody. Jeśli ulegnie uszkodzeniu, mechanicy ostrzegają, by maszynę natychmiast zatrzymać. Zerwany pasek należy niezwłocznie wymienić, nie tylko dlatego, że praca maszyną stanie się trudniejsza, a w niektórych sytuacjach nawet niemożliwa. Warto pamiętać, że zerwany komponent może dostać się także pod inne, bardziej krytyczne paski, np. pasek rozrządu, co może skutkować poważnymi uszkodzeniami silnika.
Wczesna diagnostyka i odpowiednia profilaktyka to klucz do długiej i bezproblemowej eksploatacji kosiarek i traktorków.
