Mechanizm napędowy i czujniki w siewniku Cemerol: budowa i zasada działania

Modyfikacja mechanizmu napędowego

Pierwotnie siewnik był wyposażony w mechanizm zapadkowy sterowany przez pociąganie linki doprowadzonej do kabiny. Klient zgłaszał, że mechanizm ten był niewygodny i potrafił się zacinać, co prowadziło do problemów podczas pracy.

W celu rozwiązania tych niedogodności, fabryczny mechanizm został zmodyfikowany. Dokonano demontażu zapadki, a dźwignię odpowiedzialną za przesuwanie kółek napędowych aparatu wysiewającego przedłużono. Do tej przedłużonej dźwigni zamontowano siłownik. Drugi koniec siłownika został przymocowany do uchwytu, który wykonano poprzez modyfikację prowadnika linki pociąganej z kabiny. Ze względu na mniejszy rozstaw profili ramy siewnika w stosunku do długości wsuniętego siłownika, konieczne było dospawanie płaskownika do istniejącego elementu, aby zapewnić prawidłowe mocowanie.

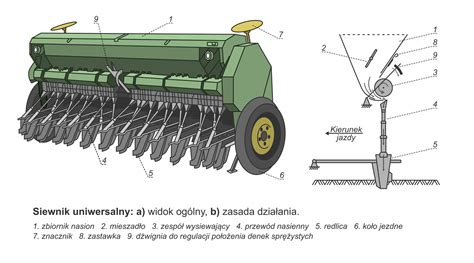

schemat modyfikacji mechanizmu napędowego siewnika

Zasada działania mechanizmu

Zmodyfikowany mechanizm działa w następujący sposób: siłownik, po aktywacji, przesuwa dźwignię, która z kolei steruje kółkami napędowymi aparatu wysiewającego. Pozwala to na płynne i precyzyjne uruchamianie lub zatrzymywanie procesu wysiewu, eliminując problemy związane z zacinaniem się zapadki.

Czujniki poziomu ziarna

W celu monitorowania poziomu ziarna w skrzyni nasiennej, zamontowano czujniki niskiego poziomu. Zostały one umieszczone w otworach wykonanych w dnie skrzyni nasiennej.

Optymalne umiejscowienie czujników

Kluczowe jest prawidłowe umiejscowienie czujników. Powinny być one zainstalowane na takiej wysokości, aby po aktywacji alarmu o niskim poziomie ziarna, istniała jeszcze możliwość pracy przez pewien czas. Zaleca się, aby czujniki znajdowały się na poziomie, który pozostawi wystarczającą ilość materiału siewnego w skrzyni. Pozwoli to na powrót po nowy materiał bez konieczności przerywania pracy w celu natychmiastowego uzupełnienia.

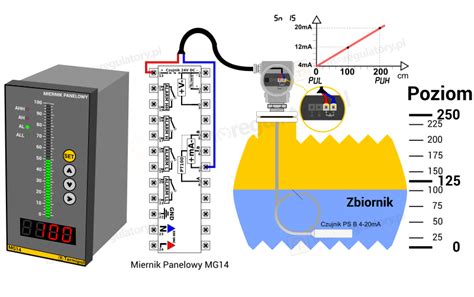

schemat rozmieszczenia czujników poziomu ziarna w skrzyni nasiennej

Obliczanie liczby obrotów kół siewnika

Aby precyzyjnie określić ilość wysiewanego materiału, można obliczyć liczbę obrotów koła siewnika potrzebną na określony obszar. Na przykład, dla siewnika o szerokości roboczej 3 metrów, na jeden hektar potrzeba około 1894 obrotów koła. W przypadku ręcznego sterowania korbą, liczba ta wynosi około 1761 obrotów.

Przeliczanie na inne jednostki

Aby obliczyć wymaganą liczbę obrotów na jeden ar, należy podzielić liczbę obrotów na hektar przez 100. Na przykład, 1894 obrotów na hektar podzielone przez 100 daje wynik 18,9 obrotu na ar.

infografika przedstawiająca przeliczanie obrotów koła siewnika
