Przekładnia ślimakowa to rodzaj przekładni zębatych, charakteryzujący się specyficzną budową i zasadą działania. Posiada dwie prostopadłe osie, które leżą w dwóch różnych płaszczyznach, co odróżnia ją od innych typów przekładni. Jej unikalna konstrukcja umożliwia osiąganie bardzo dużych przełożeń przy zachowaniu kompaktowych wymiarów.
Czym jest przekładnia ślimakowa?
Definicja i budowa

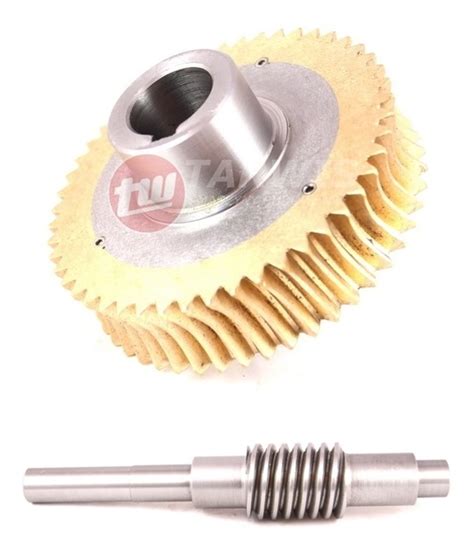

Przekładnie ślimakowe są zbudowane ze ślimaka i ślimacznicy. Ślimak to wirnik śrubowy z gwintem trapezowym, natomiast ślimacznica to koło zębate z zębami śrubowymi, które jest wklęsłe w przekroju wzdłużnym.
Zasada działania i zalety
Taka budowa pozwala uzyskać znacznie lepsze wartości przełożenia, co jest zasługą pracy tych elementów. Styk zębów jest bowiem liniowy, a nie punktowy, co wpływa na uzyskanie bardzo dobrych przełożeń. Dzięki tym możliwościom, przekładnie ślimakowe są obecnie stosowane na wiele sposobów. Reduktory ślimakowe mogą z powodzeniem pełnić rolę napędu, przenosząc moc z wału czynnego na bierny. Przekładnia ślimakowa służy do przenoszenia napędu pomiędzy wałami ustawionymi pod kątem prostym, przy jednoczesnym uzyskaniu bardzo dużego przełożenia w jednej parze kół. Jej charakterystyczną cechą jest możliwość znacznej redukcji prędkości obrotowej przy kompaktowej konstrukcji.
Identyfikacja przełożenia przekładni ślimakowej
Prawidłowa identyfikacja przełożenia przekładni ślimakowej jest kluczowa dla jej prawidłowego doboru i eksploatacji. Istnieje kilka metod jej sprawdzenia.
Sprawdzanie na tabliczce znamionowej
Na tabliczce znamionowej przełożenie przekładni ślimakowej oznaczane jest jako symbol „i”.
Metoda dla sprawnej przekładni (gdy tabliczka jest nieczytelna)
Jeśli tabliczka jest nieczytelna, a przekładnia jest sprawna, należy obrócić ślimakiem tak, aby ślimacznica wykonała pełen obrót. Ilość obrotów ślimaka na jeden obrót ślimacznicy to przełożenie. Przy większych przełożeniach, np. i=100, można wykonać ćwierć obrotu ślimacznicy i pomnożyć ilość obrotów ślimaka przez cztery, aby oszacować przełożenie.
Metoda dla niesprawnej przekładni (gdy tabliczka jest nieczytelna)
W sytuacji, gdy tabliczka jest nieczytelna, a przekładnia jest niesprawna, konieczny jest demontaż ślimaka i ślimacznicy. Należy policzyć ilość zębów ślimacznicy oraz określić krotność ślimaka.
- Policzenie zębów na ślimacznicy zazwyczaj nie stanowi problemu.
- Problem leży w identyfikacji krotności ślimaka.
Z definicji, krotność ślimaka to ilość początków linii śrubowej gwintu w dowolnym przekroju prostopadłym do osi śruby. Prościej mówiąc, jest to ilość ostrych wcięć na ślimaku. Krotność tę można zidentyfikować, obserwując liczbę zwojów gwintu, gdzie każdy zwój może być traktowany jako oddzielny początek linii.
Wzór na przełożenie
Jeśli krotność ślimaka zostanie zidentyfikowana, wówczas przełożenie (i) liczy się ze wzoru: i = z2 / z1, gdzie z2 to ilość zębów ślimacznicy, a z1 to krotność ślimaka.
Ogólnie, przełożenie przekładni ślimakowej oblicza się jako stosunek liczby zębów koła ślimakowego do liczby zwojów ślimaka. W praktyce oznacza to, że jeśli koło ma 40 zębów, a ślimak jest jednozwojowy, przełożenie wynosi 40:1. Przy ślimaku dwuzwojowym przełożenie spada do 20:1.
Przyłącze silnika: pomiary i kompatybilność
Prawidłowe połączenie przekładni z silnikiem wymaga dopasowania ich przyłączy.
- Przyłącze przekładni definiuje średnica otworu w osi napędowej i średnica kołnierza.
- Przyłącze silnika definiuje średnica wałka oraz średnica kołnierza.
Aby przekładnia mogła być połączona z danym silnikiem, jej przyłącze musi pasować do przyłącza silnika. Oznacza to, że średnice otworu w przekładni i wałka silnika muszą być tej samej średnicy, a średnice kołnierzy muszą być identyczne. Zdarza się, że do silnika z mniejszym wałkiem zakłada się przekładnię z większym o jeden stopień otworem przekładni, stosując tak zwaną tulejkę redukcyjną. Jednak kołnierze silnikowe muszą mieć bezwzględnie identyczne średnice. Tuleje redukcyjne są powszechnie stosowane w celu przyspieszenia realizacji zamówienia.
Modułowość i modyfikacje przekładni ślimakowych
Istotną cechą reduktorów ślimakowych jest możliwość ich szerokiej konfiguracji pod kątem konkretnego zastosowania. Dzięki różnym wariantom wałów wyjściowych, kołnierzy oraz opcji montażowych, reduktory te mogą być łatwo dopasowane do wymagań danej maszyny lub linii technologicznej. Zróżnicowane potrzeby klientów sprawiły, że dostawcy przekładni ślimakowych przygotowali rozmaite warianty tych produktów, dzięki czemu można je zastosować w różnych środowiskach pracy.
Przykłady modyfikacji (seria MR)
Niektóre firmy, takie jak polski producent Kacperek, wytwarzają serie przekładni ślimakowych, np. serię MR, które można dowolnie modyfikować, dostosowując je do wymagań klientów. Przekładnie MR mogą być produkowane w standardowych wykonaniach (z wałem zdawczym, kołnierzem bocznym, ramieniem reakcyjnym), ale również w wersjach specjalnych pod zamówienie klienta, niezależnie od ilości. Przykładowe modyfikacje obejmują:
- Wersje z wałem napędowym używanym do osadzania ręcznej korby lub koła pasowego.
- Wersje z wałem napędowym dwustronnym do szeregowego łączenia przekładni o równoległych otworach wyjściowych.
- Wersje sprzęgłowe do łączenia reduktora z silnikiem za pomocą sprzęgła podatnego skrętnie, zapewniające miękki start i kompensację niewspółosiowości.
- Wersje z otworami wyjściowymi o specjalnym kształcie i wymiarach metrycznych lub calowych.
- Wersje ze ślimakiem lewozwojnym do symetrycznej współpracy z wersją ze ślimakiem prawozwojnym.
- Uszczelnienia vitonowe na wejściu i wyjściu z przekładni.
- Możliwość zastosowania oleju syntetycznego, olejów do specyficznych warunków pracy (w tym niskich temperatur) oraz oleju spożywczego.
- Części przekładni wykonywane z materiałów na zamówienie, np. monolityczna ślimacznica z brązu, piasta ślimacznicy ze stali, elementy ze stali nierdzewnej itp., oraz inne wersje specjalne.
Przekładnie ślimakowe MR produkowane są z najwyższą precyzją oraz ze starannie wybranych materiałów najlepszego gatunku, dzięki czemu uzyskano niezwykle wysoką trwałość całego elementu oraz jego poszczególnych części. Dzięki bogatej ofercie asortymentowej oraz profesjonalnemu zapleczu inżynieryjno-technicznemu możliwe jest dostosowanie konstrukcji motoreduktorów (przekładni ślimakowych) MR do indywidualnych wymogów klienta.
Rodzaje i zastosowania przekładni ślimakowych
Oferowane przekładnie kątowe ślimakowe stanowią korzystne rozwiązanie nie tylko pod względem ceny zakupu, ale również kosztów eksploatacyjnych w dłuższym okresie użytkowania. Stabilna konstrukcja oraz dostępność wariantów montażowych pozwalają na ich zastosowanie w wielu typach maszyn przemysłowych. Przekładnie ślimakowe można podzielić według kilku kryteriów, w tym kierunku zwojów ślimaka - lewo lub prawo - co bezpośrednio wpływa na przełożenie i sprawność.
Przekładnie NMRV i NMRV-P
Przekładnie NMRV i NMRV-P wyróżniają się modułową konstrukcją, która pozwala na ich szybkie dopasowanie do różnorodnych aplikacji przemysłowych. Dodatkową zaletą jest ich wysoka kompatybilność z popularnymi silnikami elektrycznymi zgodnymi z normą IEC. Konstrukcja obudowy umożliwia montaż przekładni w różnych pozycjach przestrzennych, dzięki czemu mogą być one stosowane zarówno w aplikacjach poziomych, jak i pionowych.
Małe przekładnie do pracy w trudnych warunkach

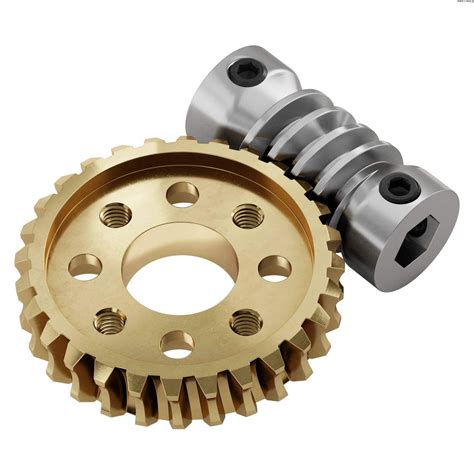

Dostępne są przekładnie ślimakowe małe, przeznaczone do użytku w wilgotnym i korozyjnym środowisku. Zastosowano w nich rozwiązania, które znacznie podniosły ich wytrzymałość oraz niezawodność, takie jak tuleje ze stali kwasoodpornej oraz malowanie antykorozyjną farbą. Kompaktowe wymiary małych przekładni ślimakowych sprawiają, że doskonale nadają się one do zastosowań, w których przestrzeń montażowa jest ograniczona. Rozwiązania te są często wykorzystywane w przemyśle spożywczym, chemicznym oraz w innych instalacjach narażonych na częsty kontakt z wilgocią.
Przekładnia ślimakowa RV marki Wagney
Przekładnia ślimakowa RV marki Wagney to niezawodne rozwiązanie dla aplikacji wymagających zmiany kierunku przenoszenia napędu oraz istotnej redukcji prędkości obrotowej przy jednoczesnym zwiększeniu momentu obrotowego. Jej konstrukcja opiera się na zasadzie prostopadłego układu osi - napędowej i zdawczej - co umożliwia znaczną oszczędność przestrzeni montażowej i łatwą integrację z maszynami przemysłowymi oraz systemami automatyki.
Wytrzymałość bez nadmiernego ciężaru
Korpus przekładni RV wykonany jest z lekkiego, a zarazem wytrzymałego aluminium. Dzięki zastosowaniu żeber usztywniających, odlew cechuje się dużą sztywnością i odpornością na obciążenia. Taka konstrukcja pozwala na redukcję masy całego układu, co przekłada się na mniejsze zużycie energii i większą elastyczność montażu. Aluminiowa obudowa czyni przekładnie RV idealnymi dla mobilnych aplikacji przemysłowych i lekkich układów automatyki.
Sprawdzone materiały - stal i brąz w kluczowych komponentach
Każda przekładnia ślimakowa z serii RV wyposażona jest w ślimak wykonany z wysokiej jakości stali oraz ślimacznicę z brązu. To połączenie materiałów zapewnia doskonałe właściwości ślizgowe, minimalizuje zużycie i znacząco wydłuża żywotność mechanizmu. Przekładnie ślimakowe Wagney są wyjątkowo ciche i stabilne w pracy, co ma ogromne znaczenie w precyzyjnych systemach produkcyjnych i urządzeniach działających w cyklu ciągłym.
Zakres wielkości i przełożeń
W ofercie dostępne są przekładnie RV o wielkości mechanicznej od 25 do 150, czyli o różnych odległościach między osią wejściową a wyjściową. W zależności od potrzeb, można dobrać przekładnię o przełożeniu od 5:1 do 100:1. Taki zakres konfiguracji pozwala idealnie dopasować produkt do wymagań konkretnej aplikacji - od maszyn pakujących po zautomatyzowane linie produkcyjne.
Uniwersalne zastosowanie i akcesoria
Kątowe przekładnie ślimakowe Wagney zostały zaprojektowane z myślą o pełnej kompatybilności z innymi seriami, takimi jak TM, MR czy MRV, co jest ogromną zaletą w projektowaniu systemów modułowych. Każda przekładnia standardowo wyposażona jest w kołnierz umożliwiający szybkie połączenie z odpowiednim silnikiem. Dostępne są również dodatkowe akcesoria, takie jak ramiona reakcyjne, wały zdawcze czy kołnierze zdawcze, które zwiększają funkcjonalność i elastyczność montażu.
Specyficzne przełożenia i ich zastosowania
W zależności od wymaganego przełożenia, przekładnie ślimakowe znajdują zastosowanie w różnorodnych aplikacjach:
- Przekładnia ślimakowa 1:15: Rozwiązanie dedykowane do urządzeń wymagających szybkiego i efektywnego przeniesienia ruchu przy jednoczesnym zachowaniu kompaktowej budowy. Niskie przełożenie zapewnia większą prędkość obrotową wyjściowego wału, co sprawdza się np. w systemach transportowych, automatyce przemysłowej oraz lekkich urządzeniach pakujących.
- Przekładnia ślimakowa 1:30: Gwarantuje doskonałą równowagę pomiędzy prędkością wyjściową a momentem obrotowym. Takie przełożenie pozwala na precyzyjne sterowanie ruchem, dlatego znajduje zastosowanie w urządzeniach pozycjonujących, maszynach CNC oraz systemach dozujących.
- Przekładnia ślimakowa 1:50: Umożliwia uzyskanie bardzo korzystnych parametrów pracy przy zachowaniu stabilności nawet przy długotrwałym obciążeniu. Doskonale sprawdza się w liniach produkcyjnych, napędach taśmociągów oraz maszynach budowlanych.
- Przekładnia ślimakowa 1:60: Rekomendowana w sytuacjach, gdzie istotna jest wysoka redukcja prędkości obrotowej przy jednoczesnym zwiększeniu momentu obrotowego. Ten model cieszy się szczególną popularnością w napędach zaworów przemysłowych, systemach wind przemysłowych oraz w automatyzacji ciężkich urządzeń.
- Przekładnia ślimakowa 1:100: Wysokie przełożenie pozwala na realizację bardzo dokładnych, wolnych i stabilnych ruchów. Doskonale nadaje się do zastosowań w robotyce, urządzeniach laboratoryjnych oraz zaawansowanych systemach optycznych.
- Przekładnia ślimakowa 1:200: Idealne rozwiązanie dla procesów wymagających ekstremalnej precyzji i maksymalnego spowolnienia ruchu. Znajduje zastosowanie w systemach podnoszenia, automatycznych napędach zamków przemysłowych oraz w instalacjach wymagających samohamowności.
Animacja przekładni ślimakowej (Solid Edgev20) - Rafał Kołtun
Ogólne zasady i zastosowania mechaniczne
Przekładnie mechaniczne stosuje się w celu zmiany parametrów ruchu pomiędzy źródłem napędu a elementem roboczym maszyny. Silniki elektryczne i spalinowe zazwyczaj pracują z wysoką prędkością i stosunkowo niskim momentem, który nie jest użyteczny bezpośrednio w większości zastosowań przemysłowych. Przekładnia umożliwia redukcję obrotów i jednoczesne zwiększenie momentu, co pozwala napędzać ciężkie mechanizmy, podnośniki, przenośniki czy maszyny produkcyjne.
Przekładnie ślimakowe są popularne w:
- Podnośnikach
- Windach
- Bramach automatycznych
- Przenośnikach taśmowych
- Maszynach regulacyjnych
Typowym przykładem przekładni ślimakowej jest mechanizm podnoszenia w podnośnikach śrubowych lub w windach towarowych. Stosuje się je również w mechanizmach regulacji położenia.
Dodatkowo, końcówka typu ślimak służy do precyzyjnego sterowania ruchem lub dozowania siły w różnego rodzaju mechanizmach, w których nie występuje klasyczna przekładnia ślimakowa jako zamknięty zespół napędowy. Określenie to odnosi się do elementu o geometrii śrubowej, dzięki któremu możliwe jest uzyskanie bardzo dokładnej regulacji ruchu liniowego lub obrotowego przy niewielkim wysiłku użytkownika.
Właściwości i charakterystyka pracy
Sprawność przekładni ślimakowej
Sprawność przekładni ślimakowej jest zazwyczaj niższa niż w przypadku przekładni walcowych czy stożkowych i najczęściej mieści się w zakresie od 30% do 90%. Sprawność zależy od kąta pochylenia zwoju, materiałów współpracujących elementów, jakości smarowania oraz obciążenia. Przekładnie o dużym przełożeniu i właściwościach samohamownych mają najniższą sprawność.
Samohamowność
Nie każda przekładnia ślimakowa jest samohamowna, jednak wiele z nich posiada tę właściwość. Zjawisko to zależy głównie od kąta pochylenia zwoju ślimaka oraz współczynnika tarcia pomiędzy elementami. Przekładnie o małym kącie pochylenia i dużym tarciu są samohamowne, ale kosztem niższej sprawności.
Zalety i wady
Do głównych zalet przekładni ślimakowych należą możliwość uzyskania bardzo dużych przełożeń w jednym stopniu, kompaktowa budowa oraz cicha i płynna praca.
Wady to przede wszystkim niska sprawność, większe straty energii oraz intensywne nagrzewanie się przy dużych obciążeniach. Przekładnie ślimakowe są również bardziej wrażliwe na jakość smarowania i zużycie materiałów.
Kryteria doboru
Dobór przekładni ślimakowej powinien uwzględniać wymagane przełożenie, moment obrotowy, prędkość obrotową oraz warunki pracy, takie jak obciążenie ciągłe lub przerywane. Należy zwrócić uwagę na materiały wykonania, sposób smarowania oraz warunki chłodzenia. Ważnym aspektem jest także środowisko pracy - zapylenie, wilgoć czy temperatura.
Budowa i materiały wykonania
Konstrukcyjnie ślimak ma postać stalowego wału z naciętym zwojem o określonym profilu, który współpracuje bezpośrednio z kołem ślimakowym. W praktyce ślimaki wykonuje się z materiałów o wysokiej twardości i odporności na zużycie, najczęściej ze stali hartowanej lub nawęglanej, ponieważ podczas pracy występuje intensywne tarcie ślizgowe.
