Przekładnie ślimakowe w glebogryzarkach: Budowa, zastosowanie i konserwacja

Przekładnie ślimakowe są kluczowymi elementami w konstrukcji wielu maszyn rolniczych i ogrodniczych, w tym glebogryzarek ręcznych spalinowych. Odpowiadają one za efektywne przeniesienie napędu z silnika na zespół roboczy, redukując prędkość obrotową i jednocześnie zwiększając moment obrotowy. Ich niezawodność i trwałość są niezbędne do efektywnej pracy w trudnych warunkach glebowych, skutecznie rozdrabniając glebę i ułatwiając prace ogrodnicze.

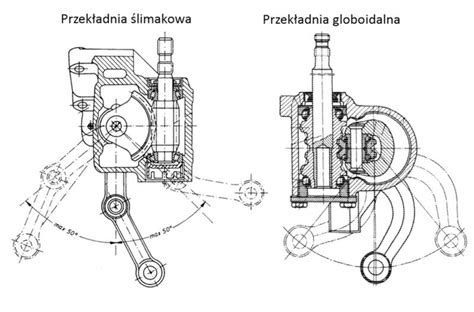

Zasada działania i budowa przekładni ślimakowej

Przekładnia ślimakowa składa się z dwóch głównych elementów: ślimaka (wału z gwintem, przypominającym śrubę) i koła ślimakowego (koła zębatego). Ślimak, napędzany przez silnik, obraca się, a jego gwint zazębia się z zębami koła ślimakowego, wprawiając je w ruch. Dzięki takiej konstrukcji możliwe jest uzyskanie dużego przełożenia w kompaktowej obudowie, co jest istotne dla sprawności i efektywności pracy glebogryzarki.

Przykładem takiego komponentu jest oryginalny ślimak CEDRUS GLX480 081088, zaprojektowany specjalnie do glebogryzarki CEDRUS GLX480. Element ten odpowiada za przeniesienie napędu z silnika na zespół roboczy maszyny, zapewniając płynne obracanie noży i stabilną pracę w nawet najtrudniejszych warunkach glebowych. Ślimak w przekładni ślimakowej to element, który bezpośrednio współpracuje z kołem talerzowym, redukując prędkość obrotową i jednocześnie zwiększając moment obrotowy przenoszony na noże glebogryzarki.

Kluczowe cechy i zalety

• Wysoka odporność na obciążenia: Stalowy ślimak został zaprojektowany tak, aby przenosić duże siły działające podczas pracy w twardej, zbitej lub kamienistej glebie.
• Zmniejszone ryzyko awarii: Oryginalny ślimak dedykowany do GLX480 ogranicza zużycie pozostałych podzespołów skrzyni napędowej.
• Stabilna praca przekładni: Prawidłowo zamontowany ślimak zapewnia cichszą pracę oraz mniejsze drgania całej maszyny.
• Łatwa wymiana serwisowa: Dzięki przemyślanej konstrukcji przekładni dostęp do ślimaka jest stosunkowo prosty dla serwisantów i doświadczonych użytkowników.

Smarowanie i konserwacja przekładni ślimakowych

Prawidłowe smarowanie jest absolutnie kluczowe dla długotrwałej i bezawaryjnej pracy przekładni ślimakowej. Ze względu na ich niską sprawność (ok. 70%), przekładnie te generują znaczną ilość ciepła i wymagają odpowiedniego środka smarnego, który zapewni zarówno redukcję tarcia, jak i efektywne odprowadzanie ciepła.

Olej przekładniowy czy smar grafitowy?

Często pojawia się pytanie, czy do przekładni ślimakowej glebogryzarki ręcznej spalinowej można zastosować smar grafitowy, zwłaszcza w kontekście obaw o wycieki oleju z powodu pęknięć korpusu. Wiele opinii i doświadczeń wskazuje jednak, że smar nie jest dobrym pomysłem dla większości przekładni ślimakowych.

Wynika to z kilku przyczyn:

• Smar ma zazwyczaj dużą lepkość i będzie zwiększał tarcie przekładni do momentu rozrzucenia go po obudowie i wypłynięciu resztek, gdy przekładnia się rozgrzeje, co nastąpi wręcz natychmiastowo przy wysokich obrotach ślimaka.
• Przekładnie ślimakowe grzeją się mocno, a smar może nie zapewniać wystarczającego chłodzenia w porównaniu do oleju, który cyrkulując, skuteczniej odprowadza ciepło.
• Istnieje ryzyko, że przy obrotach smar rozepchnie się po ściankach i już nie wróci do punktu smarowania, prowadząc do niewystarczającego smarowania współpracujących elementów.
• Mieszanie smarów z olejem przy niezgodności bliżej nieokreślonych parametrów może spowodować przypadkowe reakcje chemiczne pogarszające właściwości smarne i potencjalnie niszczące uszczelki itp. Nie ma tabel i nie będzie, co utrudnia dobór odpowiedniej mieszanki.

Zdecydowanie zaleca się stosowanie właściwego oleju przekładniowego, zgodnego z zaleceniami producenta. Dawne praktyki, kiedy do mostów lało się Migrol, pokazywały, że przychodziła zima i koksownik po most, bo olej robił się kamieniem, chyba że wcześniej dolano nafty. Zakładając, że olej silnikowy wlejemy odpowiedni pod względem temperatur, to poza tym żadnych wymagań. Olej silnikowy, choć może być brany pod uwagę ze względu na łatwość dostępu, powinien być odpowiedni pod względem temperatur i nie stwarzać ryzyka reakcji chemicznych.

Naprawa pęknięć korpusu

Pęknięcia korpusu przekładni ślimakowej stanowią poważny problem, prowadzący do wycieków oleju i zagrożenia dla całej maszyny. Ich naprawa wymaga precyzji i użycia odpowiednich materiałów.

Metody naprawy

1. Klejenie: Jest to popularna metoda w przypadku drobnych pęknięć. Zaleca się użycie porządnego kleju odpornego na temperaturę, a nie silikonu, który może nie zapewnić wystarczającej trwałości w warunkach pracy przekładni. Kluczowe jest bardzo dokładne odtłuszczenie klejonych powierzchni oraz szczelin pęknięć, co bywa bardzo trudne. Warto rozejrzeć się za rozcieńczalnikiem nitro do odtłuszczania oraz za klejem dwuskładnikowym do klejenia stali i aluminium. Koszt takowego kleju to około 60 zł (droższa wersja), ale jak pokazują doświadczenia, np. w klejeniu skrzyń biegów w C360 czy bloków silnika w Passacie, warto.
2. Spawanie: W przypadku obudowy ze stopu aluminium, można próbować spawać ją metodą TIG. Jest to jednak rozwiązanie droższe i wymaga specjalistycznych umiejętności spawacza aluminium, często przekraczające wartość całej maszyny wraz z silnikiem.

W jednym z opisanych przypadków, użytkownik, obawiając się kosztów i braku dostępności przekładni na wymianę, zdecydował się na naprawę we własnym zakresie. Pęknięcia korpusu zostały zapchane silikonem, zabezpieczone żywicą epoksydową (Poxipolem) po wcześniejszym porobieniu wsporników i skręceniu mocno dając kilka usztywnień. Następnie napchano dużo smaru, zakładając, że grawitacja ściągnie ten, co pójdzie w górę. Krótki test pod obciążeniem wypadł pomyślnie. Co ciekawe, po czterech latach sporadycznego użytkowania (ze smarem i dodatkiem oleju) wszystko trzymało się kupy, nie zgrzytało itp., co pokazuje, że doraźne rozwiązania mogą działać, choć zawsze wiąże się to z ryzykiem i nie jest zalecane jako standardowa praktyka.

Wymiana i dostępne części zamienne

Kiedy naprawa nie jest możliwa lub opłacalna, konieczna jest wymiana uszkodzonych części lub całej przekładni.

Dostępność części

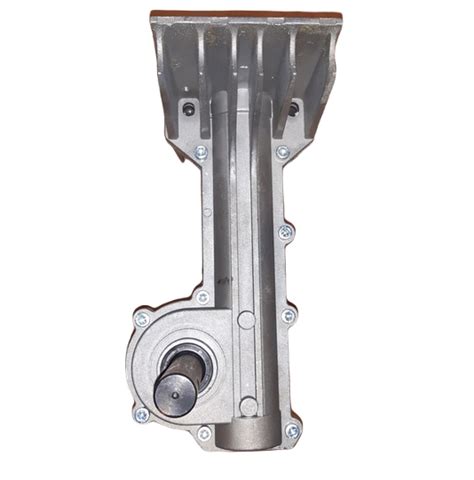

Na rynku dostępne są części zamienne, takie jak przekładnie napędu glebogryzarki (np. model ZG4038BS, numer katalogowy: 91022755, EAN: 5904679150989). Są one produkowane z wytrzymałych materiałów, aby sprostać pracy w ciężkich warunkach i gwarantować niezawodność oraz odporność na działanie czynników zewnętrznych. Odpowiednie przełożenie zapewnia sprawną pracę glebogryzarki, skutecznie rozdrabniając glebę.

Specyfikacja przykładowej przekładni napędu ZG4038BS:

• Średnica wałka noży: 20 mm
• Średnica wałka napędu: 55 mm
• Średnica otworu wałka: 8.5 mm
• Długość całkowita: 290 mm

Również poszczególne elementy przekładni, jak ślimak, są dostępne. Ślimak CEDRUS glebogryzarka GLX480 081088 to oryginalna część przekładni ślimakowej, zaprojektowana specjalnie do glebogryzarki CEDRUS GLX480. Montowany jest w przekładni napędowej glebogryzarki, wewnątrz obudowy skrzyni biegów, osadzony na wale napędowym, który otrzymuje moment obrotowy z silnika. Jest to część eksploatacyjna, która w naturalny sposób zużywa się w czasie.

Ważne uwagi dotyczące wymiany części

Prawidłowa diagnoza zużycia ślimaka pozwala uniknąć poważniejszych uszkodzeń przekładni. Przy wymianie należy pamiętać o kilku zasadach:

1. Dopasowanie: Ślimak został zaprojektowany jako część dedykowana do glebogryzarki CEDRUS GLX480. Stosowanie go w innych modelach, bez jednoznacznego potwierdzenia producenta lub serwisu, może skutkować niewłaściwą pracą przekładni lub jej uszkodzeniem.
2. Montaż: Ślimak montowany jest wewnątrz przekładni napędowej glebogryzarki, na wale napędowym współpracującym z silnikiem.
3. Wymiana przez specjalistów: Zalecane jest, aby wymianę ślimaka przeprowadzał autoryzowany serwis lub doświadczona osoba posiadająca odpowiednie narzędzia.
4. Użycie właściwego oleju: Po wymianie ślimaka należy stosować olej przekładniowy zalecany przez producenta i regularnie kontrolować jego poziom.
5. Przechowywanie: Nowy ślimak najlepiej przechowywać w oryginalnym opakowaniu, w suchym miejscu, z dala od wilgoci i agresywnych środków chemicznych.
6. Wymiary i masa: Podane wymiary (199 × 76 × 70 mm) i masa ok. 570 g pomagają w szacowaniu kosztów wysyłki oraz planowaniu miejsca magazynowego.

Gwarancja i jakość

Wybór oryginalnych części to inwestycja w bezpieczeństwo, trwałość oraz pełną kompatybilność z maszyną, co jest szczególnie ważne dla firm ogrodniczych potrzebujących sprzętu, który pracuje codziennie przez wiele godzin. Oryginalne ślimaki mają dokładnie takie same wymiary, tolerancje i wykończenie powierzchni, jak elementy fabrycznie montowane w nowych glebogryzarkach. Dłuższa żywotność oryginalnego ślimaka oznacza mniej przestojów, mniejszą liczbę napraw oraz niższe koszty serwisowania w długim okresie.

Produkty oferowane przez oficjalnych dystrybutorów (np. Ewimax dla marki Cedrus) podlegają pełnej gwarancji producenta, co zapewnia komfort i poczucie bezpieczeństwa. Standardowy okres gwarancji nowo nabytych produktów marki Cedrus wynosi zazwyczaj 12 lub 24 miesiące od daty zakupu, w zależności od tego, czy jest to zakup konsumencki czy w innych przypadkach. Gwarancja obejmuje towary/urządzenia zakupione na terytorium Rzeczpospolitej Polskiej.
