Przełącznik Blokady Podpór w Maszynach JCB – Informacje i Rozwiązania

Systemy blokady podpór w maszynach budowlanych, takich jak JCB 3CX i JCB 4CX, odgrywają kluczową rolę w zapewnieniu bezpieczeństwa i stabilności podczas pracy. Ich integralnym elementem są czujniki i przełączniki, które monitorują położenie podpór. Niestety, awarie tych komponentów mogą prowadzić do frustrujących problemów operacyjnych, takich jak ciągłe alarmy czy nieprawidłowe działanie maszyny.

Problematyka Czujników Opuszczonych Podpór w JCB 3CX/4CX

Wielu operatorów maszyn JCB 3CX i JCB 4CX zetknęło się z problemem uszkodzonych czujników opuszczonych podpór. Awaria jednego lub obu czujników skutkuje zazwyczaj nieustającym świeceniem się kontrolki ostrzegawczej (charakterystyczny wykrzyknik z symbolem podpór) oraz uciążliwym sygnałem dźwiękowym podczas jazdy.

Do każdego czujnika podłączony jest przekaźnik. W przypadku uszkodzenia czujnika i wyciągnięcia jego przekaźnika, mogą pojawić się dodatkowe komplikacje, takie jak brak możliwości wyłączenia zapłonu nawet po wyciągnięciu kluczyka ze stacyjki. Dopiero ponowne włożenie przekaźnika przywraca normalne funkcjonowanie zapłonu.

Zasada Działania i Tymczasowe Rozwiązania

Uszkodzony czujnik przestaje działać prawidłowo. Zazwyczaj jest to usterka mechaniczna lub elektryczna, widoczna często po demontażu. Standardowy czujnik podpór pracuje na napięciu 12V (plus i minus), a jeden przewód odpowiada za sygnał. Jednym z tymczasowych rozwiązań, stosowanym w celu wyeliminowania ciągłego alarmu, jest podanie na przewód sygnałowy plusa lub masy. Na przykład, w niektórych przypadkach, połączenie czarnego przewodu z brązowym rozwiązało problem sygnalizacji.

W poszukiwaniu trwalszych i prostszych rozwiązań, niektórzy operatorzy rozważają zastąpienie oryginalnych, elektronicznych czujników, zwykłymi stycznikami, podobnymi do tych stosowanych w samochodach do gaszenia podświetlenia w kabinie po otwarciu drzwi. Argumentem za takim podejściem jest obserwacja, że wizualnie i akustycznie (po pracy hydrauliki) można ocenić pełne podniesienie lub opuszczenie podpór, co rodzi pytanie o rzeczywistą potrzebę zaawansowanej elektroniki w tym miejscu.

Cel Systemów Blokady Podpór - Perspektywa Producenta vs. Operatora

Wielu operatorów kwestionuje konieczność stosowania zaawansowanych systemów elektronicznego monitorowania podpór, zwłaszcza gdy proste sprawdzenie wizualne i dźwiękowe wskazuje na ich prawidłowe położenie. Istnieje pogląd, że jazda z częściowo opuszczonymi podporami nie stanowi problemu, a nawet kopanie wykopów liniowych często odbywa się bez pełnego podnoszenia podpór, np. wystarczy opuścić je o kilka centymetrów, aby młot działał. Nawet mimo piszczenia alarmu, maszyna jest w pełni zdolna do pracy i przemieszczania się.

Z perspektywy producenta, jakim jest JCB, elektroniczne systemy bezpieczeństwa podpór mają na celu maksymalizację bezpieczeństwa operatora i maszyny, zapobieganie przeciążeniom i niestabilności, które mogłyby prowadzić do wypadków lub uszkodzeń. Są one elementem szerszej strategii inżynieryjnej, mającej na celu spełnienie rygorystycznych norm branżowych i zapewnienie optymalnych warunków pracy.

Diagnostyka i Rozwiązywanie Problemów z Przełącznikami Klawiszowymi JCB

Poza czujnikami podpór, w maszynach JCB występują liczne inne przełączniki klawiszowe (kołyskowe), które są kluczowymi elementami panelu sterowania w kabinie. Odpowiadają one za aktywację różnych funkcji, takich jak tryb "żółwia" (wolna jazda z wysokim momentem obrotowym) lub blokada hydrauliczna przesuwu bocznego ramienia koparkowego. Problemy z tymi przełącznikami często wynikają z korozji na stykach, co prowadzi do ich wadliwego działania.

Typowe Problemy i Metody Diagnostyki

• Maszyna utknęła w trybie "żółwia": Jedną z prawdopodobnych przyczyn jest awaria przełącznika, który pozostaje stale zwarty, wysyłając sygnał o włączonym trybie wolnej jazdy.
• Brak możliwości zablokowania przesuwu bocznego: W wielu modelach 3CX/4CX, ten sam typ przełącznika odpowiada za blokadę hydrauliczną przesuwu bocznego.

Najprostszą metodą diagnostyki przełącznika jest użycie multimetru ustawionego na test ciągłości (brzęczyk). Po odłączeniu wtyczki należy sprawdzić, czy obwód między odpowiednimi pinami zamyka się i otwiera po wciśnięciu klawisza. Przed podłączeniem nowej części, zawsze należy dokładnie oczyścić wtyczkę w instalacji maszyny, aby uniknąć ponownych problemów z korozją.

Znaczenie Oryginalnych Części i Bezpieczeństwa Serwisowania Maszyn JCB

W kontekście wszelkiego rodzaju blokad i przełączników, kluczowe jest zwracanie uwagi na jakość i zgodność części. Na przykład, Blokada mechaniczna wideł (993/51100) to oryginalna część JCB, przeznaczona do koparko-ładowarek JCB 3CX i 4CX, która zapewnia prawidłowe funkcjonowanie maszyny zgodnie z fabrycznymi parametrami technicznymi producenta. Importerem produktów marki JCB w Polsce jest firma Interhandler Sp. z o.o.

Ogólne Zasady Bezpieczeństwa podczas Prac Serwisowych

Bezpieczne użytkowanie i montaż części wymaga przestrzegania ścisłych procedur. Wszelkie prace serwisowe i montażowe przy maszynach JCB powinny być wykonywane przez wykwalifikowany personel, zapoznany z dokumentacją techniczną maszyny i obowiązującymi przepisami BHP. Przed rozpoczęciem pracy zawsze należy wyłączyć silnik, wyjąć kluczyk ze stacyjki i zabezpieczyć maszynę przed przypadkowym uruchomieniem oraz samoczynnym ruchem.

Środki Ochrony Indywidualnej (ŚOI)

Podczas prac serwisowych obowiązkowo należy stosować środki ochrony indywidualnej, takie jak:

• Kask ochronny
• Okulary ochronne
• Rękawice robocze
• Obuwie z podnoskiem stalowym
• Odzież robocza

W zależności od rodzaju pracy, mogą być wymagane dodatkowe środki, np. ochronniki słuchu (praca z młotami), maski przeciwpyłowe (praca w zapyleniu) czy rękawice chemoodporne (praca z olejami i płynami).

Zgodność Części i Utylizacja

Części zamienne, takie jak zabezpieczenie sworznia JCB 3CX / 4CX 45mm, należy stosować wyłącznie w maszynach i zastosowaniach określonych przez producenta. Użycie niewłaściwej części zagraża bezpieczeństwu i powoduje utratę gwarancji. Zawsze należy zweryfikować numer katalogowy i zgodność z dokumentacją maszyny przed montażem. W przypadku wątpliwości zaleca się kontakt z autoryzowanym dealerem JCB.

Zużyte części metalowe, gumowe i plastikowe należy utylizować zgodnie z obowiązującymi przepisami o gospodarce odpadami. Elementy zanieczyszczone olejami i smarami stanowią odpad niebezpieczny. Zabrania się spalania odpadów gumowych i plastikowych; zużyte części należy oddać do autoryzowanego punktu zbiórki.

Dokumentacja Serwisowa

Wszelkie prace serwisowe powinny być dokumentowane w książce serwisowej maszyny. Prowadzenie pełnej dokumentacji ułatwia diagnostykę, planowanie przeglądów i pomaga w utrzymaniu wartości maszyny przez cały okres jej eksploatacji.

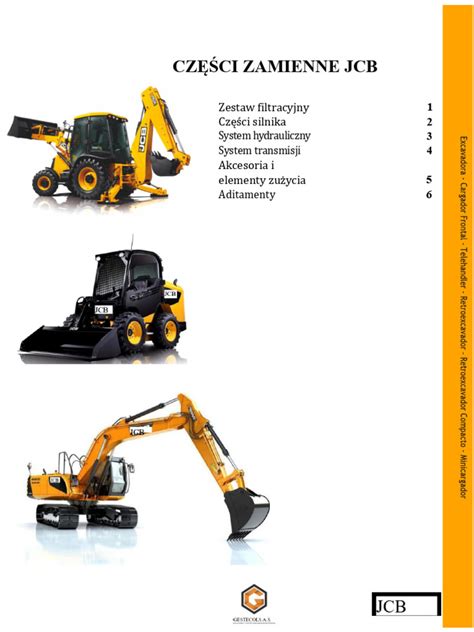

Firma JCB i Dostępność Części Zamiennych

Koncern JCB, z siedzibą w Wielkiej Brytanii, to globalny producent maszyn budowlanych i rolniczych. Firma, założona przez Josepha Cyrila Bamforda w 1945 roku, wprowadziła na rynek pierwszą koparko-ładowarkę w 1953 roku. Obecnie produkuje ponad 300 typów maszyn, w tym koparki podsiębierne, traktory i silniki wysokoprężne, w 22 krajach na całym świecie.

JCB jest synonimem niezawodnego sprzętu, powszechnie wykorzystywanego również przez polskie firmy budowlane i rolników. W szerokiej ofercie produktów JCB dostępne są rozmaite części zamienne, w tym:

• Adaptery do układu hydraulicznego
• Amortyzatory drzwi
• Bezpieczniki (50A, 60A, 80A)
• Błotniki tylne
• Czujniki przełożenia przepustnicy
• Gumy podpory JCB 3CX / 4CX
• Filtry powietrza (zewnętrzne i wewnętrzne HiFi)
• Farby (żółte 400ml i 1L)
• Kalamitki calowe proste 1/8
• O-ringi tłoka kosza sprzęgłowego i uszczelniaczy zębatki zwolnicy
• Podkładki dystansowe (100x2, 65x5, 30x3)
• Podkładki wtrysku paliwa oraz podkładki pod przewód przelewu
• Pompy olejowe i hamulcowe
• Rolki napinające pasek z mocowaniem
• Przewody wtryskiwacza
• Płyn do chłodnic
• Ślizgi do ładowarek teleskopowych
• Sworznie wysuwu ramienia JCB 3CX / 4CX i sworznie tylnej łyżki
• Tarcze hamulcowe i sprzęgła
• Tuleje siłownika obrotu i skrętu

Dla identyfikacji części kluczowy jest numer OEM (Original Equipment Manufacturer), czyli unikalny numer nadawany przez producenta. Jest to swoisty "kod DNA" części, który umożliwia jej jednoznaczną identyfikację, często będący kombinacją cyfr i liter.
