Układ przeniesienia napędu w walcu drogowym

Układ przeniesienia napędu to zespół elementów odpowiedzialnych za przekazywanie mocy z silnika do elementów wykonawczych maszyny lub pojazdu. Choć powszechnie kojarzony z samochodami, jest on obecny praktycznie wszędzie - od prostych urządzeń domowych po skomplikowane maszyny przemysłowe i rolnicze. Historia tych mechanizmów sięga czasów przed rewolucją przemysłową, a ich konstrukcja to nie tylko pasy, koła zębate czy łańcuchy, ale również zaawansowane rozwiązania mechaniczne i elektroniczne.

Najbardziej znanym przykładem układu przeniesienia napędu jest ten stosowany w samochodach, gdzie moc silnika trafia na koła poprzez skrzynię biegów. Podobne rozwiązania znajdziemy w pociągach, ale także w urządzeniach domowych, takich jak pralki czy odtwarzacze płyt winylowych. W rolnictwie maszyny takie jak młocarnie czy kombajny również wykorzystują złożone układy kół zębatych, łańcuchów i pasów do przenoszenia mocy silnika na swoje podzespoły robocze.

Jak działa układ przeniesienia napędu?

Podstawową funkcją układu przeniesienia napędu jest efektywne przekazywanie mocy silnika na części wykonujące pracę. Wykorzystuje do tego celu różnorodne części mechaniczne, takie jak:

• Pasy
• Koła zębate
• Łańcuchy napędowe
• Koła pasowe
• Sprzęgła
• Tuleje mocujące

Układ przeniesienia napędu w pojazdach

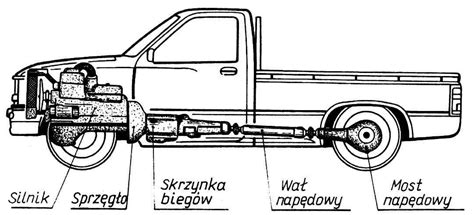

W klasycznym układzie napędowym pojazdu moment obrotowy jest przekazywany ze skrzyni biegów do przekładni głównej, która jest zintegrowana z mechanizmem różnicowym i łożyskami kół napędowych. Całość jest zamknięta w obudowie zwanej mostem napędowym.

Konstrukcja przegubów pozwala na kompensację zmian kątów między wałami napędowymi, które wynikają z pracy zawieszenia i nierówności drogi. W przypadku, gdy odległość między skrzynią biegów a przekładnią główną ulega zmianie, jeden z przegubów musi umożliwiać przesuwanie się wału napędowego, co realizowane jest za pomocą połączenia wielowypustowego.

W samochodach, gdzie skrzynia biegów jest zblokowana z przekładnią główną, napęd na koła przenoszony jest za pomocą półosi, które również są wyposażone w przeguby i elementy przesuwne.

Przeguby w układach napędowych

Istnieje kilka rodzajów przegubów stosowanych w układach przeniesienia napędu:

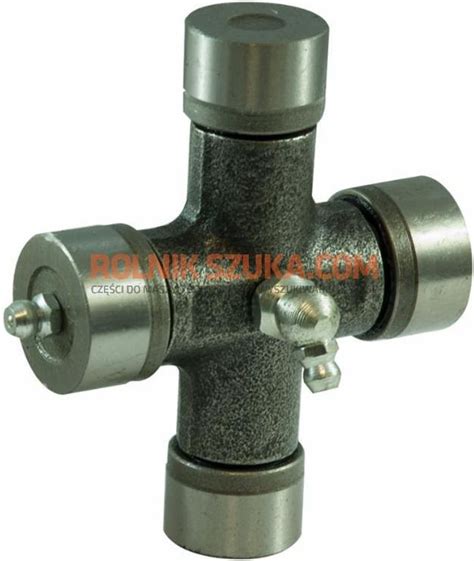

• Przegub krzyżakowy (Kardana): Jest to najstarszy typ przegubu, stosowany głównie we wzdłużnych wałach napędowych. Charakteryzuje się cyklicznie zmienną wartością przenoszonego momentu obrotowego i ograniczonym dopuszczalnym kątem odchylenia. Nie nadaje się do przekazywania napędu na skrętne koła kierowane.
• Przeguby synchroniczne: Zaprojektowane do pracy ze skrętnymi kołami kierowanymi. Mogą jedynie przenosić moment obrotowy lub jednocześnie kompensować zmiany długości wału.
• Przegub kulowy bez kompensacji wzdłużnej: Wykorzystuje kule przetaczające się w rowkach. Maksymalny kąt odchylenia osi obrotu wynosi od 22 do 50°.
• Przeguby z bieżniami prostymi z kompensacją wzdłużną: Występują w wersji dwuramiennej (z kamieniami) i trójramiennej (z rolkami). Umożliwiają zmiany kąta oraz kompensację długości półosi.
• Przeguby szybkobieżne: Stosowane w wałach napędowych pracujących z bardzo wysokimi prędkościami (rzędu 9000 obr./min.). Zapewniają pełną synchroniczność przenoszenia napędu.
• Przeguby elastyczne: Wykorzystują elementy gumowe zbrojone kordem nylonowym do przenoszenia sił.

Układ przeniesienia napędu w walcu drogowym

Walec drogowy to maszyna przeznaczona do zagęszczania gruntów i nawierzchni. Ze względu na specyfikę pracy i często trudne warunki terenowe, walce drogowe wyposażane są w rozwiązania ułatwiające ich eksploatację. Jednym z takich rozwiązań jest funkcja no-spin.

Funkcja no-spin w walcach drogowych

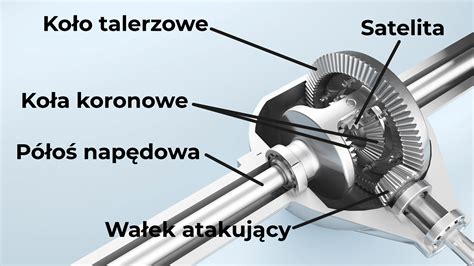

Funkcja no-spin zapewnia pełną blokadę osi w mechanizmie różnicowym. Mechanizm różnicowy to przekładnia zębata, która w normalnych warunkach kompensuje różnicę prędkości obrotowych kół napędowych podczas pokonywania zakrętów. W przypadku blokady no-spin, napęd jest stale przekazywany na oba koła z jednakową siłą, co zapewnia optymalną trakcję i ułatwia pokonywanie wzniesień.

Blokada mechanizmu różnicowego może być realizowana za pomocą układu hydraulicznego (stosowanego w maszynach o dużych obciążeniach) lub elektromagnetycznego. W układzie hydraulicznym blokada powstaje przez nacisk wywierany na wielopłytkowe sprzęgło za pomocą ciśnienia płynu. W układzie elektromagnetycznym wykorzystuje się pole magnetyczne wytwarzane przez elektromagnes do ściskania tarcz sprzęgła.

W walcach drogowych oś no-spin stosowana jest w celu zapewnienia stałej blokady mechanizmu różnicowego, co gwarantuje najlepszą trakcję i stabilność. Podczas jazdy na zakrętach blokada ta może się automatycznie zwalniać, dostosowując się do zmieniających się warunków.

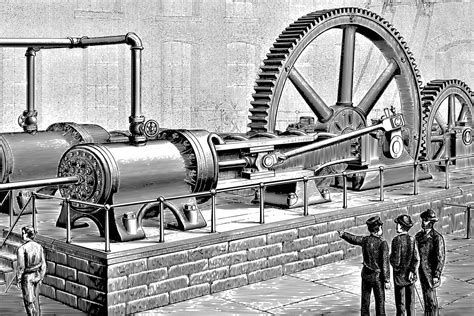

Budowa własnego modelu walca drogowego z napędem parowym

Dla pasjonatów majsterkowania, budowa działającego modelu walca drogowego napędzanego maszyną parową może być fascynującym projektem. Taki model, nawet z prostszą konstrukcją maszyny parowej z cylindrem wahliwym, jest w stanie samodzielnie poruszać się, ugniatając dywan.

Podstawowe zespoły modelu

Model taki składa się zazwyczaj z trzech głównych zespołów:

1. Maszyna parowa: Kluczowy element, obejmujący tłok, cylinder i koło zamachowe.
2. Kocioł: Zazwyczaj wykonany z puszki, wyposażony w palnik i komorę spalania.
3. Układ jezdny i przeniesienia napędu: Koła walca oraz pasowe przeniesienie napędu.

Dodatkowo można zastosować mechanizm skręcania sterowany za pomocą łańcucha i ślimaka, podobnie jak w dawnych lokomobilach i walcach parowych.

Narzędzia i materiały

Budowa modelu wymaga zastosowania specyficznych narzędzi i materiałów, takich jak:

• Wiertarka kolumnowa
• Piła do metalu
• Nożyce do blachy
• Mały palnik do lutowania
• Cyna, pasta lutownicza
• Rysik, punktak
• Narzynka M2
• Pistolet do kleju na gorąco
• Nitownica
• Rurki mosiężne
• Blacha miedziana
• Ołów (do odlewu tłoka)
• Śruby, nakrętki, podkładki
• Koło zamachowe (np. z dekla słoika z dodatkowym obciążeniem)
• Szprychy rowerowe

Montaż maszyny parowej

Szczegółowy montaż obejmuje m.in. wykonanie cylindra z rurki mosiężnej, odlanie tłoka z ołowiu, wykonanie mechanizmu rozrządu z mosiądzu, koła zamachowego z obciążeniem oraz stojanu z blachy. Ważne jest precyzyjne wykonanie elementów i ich właściwe spasowanie, aby zapewnić płynne działanie maszyny.

Przed ostatecznym montażem zaleca się przeprowadzenie próbnego uruchomienia maszyny parowej, np. z użyciem sprężonego powietrza, aby sprawdzić poprawność działania i dokonać ewentualnych regulacji.

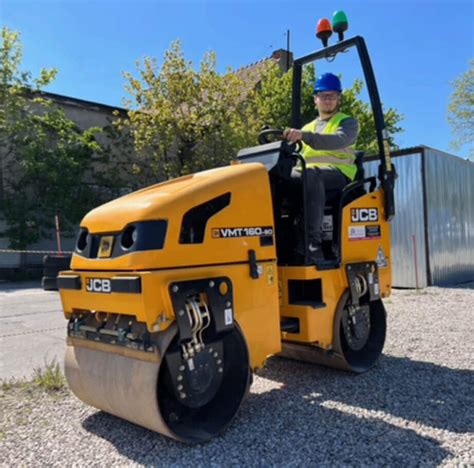

Serwis walców drogowych

Walce drogowe, jako maszyny pracujące w trudnych warunkach budowlanych, wymagają specjalistycznej obsługi serwisowej. Regularne przeglądy i naprawy są kluczowe dla zapewnienia ich niezawodności i przedłużenia żywotności.

Specyfika maszyn zagęszczających

Walce drogowe charakteryzują się specyficznymi cechami, które wpływają na ich serwisowanie:

• Systemy wibracyjne: Podlegają ekstremalnym obciążeniom dynamicznym.
• Skrzynia napędowa bębna: Posiada specyficzne rozwiązania przeniesienia napędu.
• Hydraulika wielofunkcyjna: Zasila napęd jazdy, układ kierowniczy i system wibracyjny.
• Materiały uszczelniające: Narażone na działanie bitumu i asfaltu, wymagają specjalnych właściwości chemicznych.
• Układ zraszania bębna: Niezbędny przy pracy z asfaltem.

Najczęstsze usterki

Do najczęstszych problemów walców drogowych należą:

• Problemy z systemem wibracyjnym: Uszkodzenia łożysk, mimośrodów, uszczelnień, co objawia się niestabilną lub brakującą wibracją, nieprawidłowym dźwiękiem.
• Awarie hydrauliki: Uszkodzenia pomp, silników jazdy, rozdzielaczy, zaworów, siłowników, węży i przewodów.
• Problemy z silnikiem: Nadmierne zużycie oleju, utrata mocy, problemy z rozruchem, przegrzewanie, awarie systemów oczyszczania spalin (DPF, SCR).
• Usterki układu jezdnego i kierowniczego: Zużycie bębnów, łożysk, uszczelnień, a także awarie hydraulicznego układu kierowniczego.
• Problemy z układem zraszania bębna: Zatkane dysze, uszkodzone pompy wody, nieszczelne połączenia.

Remont walców drogowych

W zależności od stanu technicznego maszyny, konieczna może być naprawa bieżąca lub kompleksowy remont. Remont obejmuje regenerację lub wymianę kluczowych podzespołów, takich jak silnik, hydraulika, system wibracyjny i układy jezdne, przywracając maszynę do stanu zbliżonego do fabrycznego.

Regularne przeglądy

Systematyczne przeglądy techniczne, wykonywane zgodnie z zaleceniami producenta (zazwyczaj co 250 lub 500 motogodzin), pozwalają na wczesne wykrycie usterek, utrzymanie wydajności pracy maszyny, zwiększenie bezpieczeństwa operatora i redukcję ryzyka nagłych awarii.
