Przepływ Oleju Hydraulicznego w Młotach i Wiertnicach na Minikoparkach: Zasada Działania i Eksploatacja

Wstęp: Rola Młotów i Wiertnic Hydraulicznych w Pracach Budowlanych

Młoty i wiertnice hydrauliczne to kluczowe narzędzia, które definiują efektywność i rentowność prac wyburzeniowych, wydobywczych oraz ziemnych. Dzięki połączeniu mocy, precyzji i niezawodności, sprawdzają się zarówno w wyburzeniach, jak i przy robotach drogowych czy pracach fundamentowych. W praktyce są to jedne z najskuteczniejszych narzędzi w branży budowlanej, wyburzeniowej i górniczej, zamieniające energię oleju pod wysokim ciśnieniem w potężne, powtarzalne uderzenia lub stabilny ruch obrotowy.

Młot hydrauliczny to specjalistyczny osprzęt montowany na ramieniu koparki, zaprojektowany do efektywnego kruszenia twardych materiałów, takich jak beton, skała czy żelbet. Stosuje się go wszędzie tam, gdzie tradycyjne metody - jak materiały wybuchowe czy ręczne młoty pneumatyczne - są zbyt niebezpieczne, nieefektywne lub po prostu niemożliwe do zastosowania.

Wiertnica hydrauliczna z kolei, bez większego wysiłku wgryza się w glinę, twardą ziemię albo grunt z domieszką kamieni. Odpowiada za zamianę energii oleju pod ciśnieniem na ruch obrotowy, który musi być jednocześnie mocny, stabilny i odporny na zmienne opory gruntu.

Minikoparki w Zastosowaniach Specjalistycznych

Minikoparki to na ogół koparki o wadze mniejszej niż 4 tony. Są to maszyny niewielkich rozmiarów, które mogą być używane w windach i często wykorzystywane do rozbijania podłóg wewnątrz budynków lub rozbiórki ścian. Ich kompaktowe wymiary w połączeniu z odpowiednio dobranym osprzętem hydraulicznym (młoty, wiertnice) pozwalają na wykonywanie precyzyjnych i efektywnych prac w trudno dostępnych miejscach.

Podstawy Działania Układu Hydraulicznego w Koparkach

Hydraulika jest kluczowym elementem działania koparki. To dzięki niej maszyna jest w stanie podnosić i opuszczać ramię, sterować łyżką czy obracać nadwoziem. Układ hydrauliczny to system wykorzystujący ciecz roboczą - zwykle olej hydrauliczny - do przenoszenia energii. W koparce olej krąży w zamkniętym obiegu, napędzając poszczególne elementy układu.

Komponenty i Ich Funkcje

Najważniejsze elementy układu hydraulicznego w koparce to pompy i siłowniki. Pompa hydrauliczna wytwarza ciśnienie, tłocząc olej w układ. Hydraulika w koparce jest sterowana za pomocą zaworów rozdzielających. Te elementy kontrolują kierunek i ilość oleju trafiającego do siłowników.

Znaczenie Szczelności i Czystości

Układ hydrauliczny w koparce pracuje pod dużym obciążeniem i w trudnych warunkach. Aby działał poprawnie, musi być szczelny, odpowiednio czysty i dobrze utrzymany. Jego awaria może unieruchomić maszynę, a w skrajnych przypadkach doprowadzić do kosztownych napraw. Dlatego kluczowe jest regularne sprawdzanie szczelności całego układu, siłowników, pompy i rozdzielaczy.

Wiertnice Hydrauliczne: Specyfika i Wymagania

Zasada Działania

Zasada działania wiertnicy jest prosta: pompa hydrauliczna tłoczy olej pod ciśnieniem do silnika, a ten wykorzystuje energię cieczy do wprawienia w ruch wału, do którego podłączony jest świder. W praktyce wiertnica potrzebuje napędu, który nie tyle kręci szybko, co potrafi utrzymać obrót pod obciążeniem. Dlatego taki napęd musi być przygotowany nie tylko na generowanie momentu obrotowego, ale też na przeciążenia mechaniczne i hydrauliczne.

Dobór Silnika Hydraulicznego

Na pierwszy rzut oka wiele silników hydraulicznych wygląda podobnie, ale o przydatności do wiertnicy decydują szczegóły konstrukcyjne i parametry pracy. W większości zastosowań lepiej sprawdza się silnik nastawiony na wyższy moment obrotowy niż na wysokie obroty, ponieważ wiertnica musi ciągnąć świder w gruncie, a nie tylko obracać go szybko bez obciążenia.

Najczęściej spotykane są silniki orbitalne, bo dobrze łączą prostą konstrukcję, rozsądny koszt i dużą użyteczność w zastosowaniach mobilnych oraz terenowych. W bardziej wymagających układach mogą pojawiać się także silniki tłoczkowe, zwłaszcza gdy liczy się wyższa sprawność, praca pod dużym ciśnieniem i precyzyjniejsza kontrola parametrów.

Parametry Pracy

Dla cięższych zastosowań, takich jak glina, grunt zmarznięty czy podłoże kamieniste, zaleca się jednostki pracujące przy ciśnieniu rzędu 140-250 bar. Do bardziej wymagających zestawów spotyka się chłonność rzędu 250-400 cm³/obr przy przepływie około 50-70 l/min. Nie zawsze większa chłonność daje niższą prędkość obrotową i większą siłę, ale tylko wtedy, gdy układ hydrauliczny jest w stanie zapewnić odpowiedni przepływ oleju.

Kluczowe Zabezpieczenia

Równie ważna jest jakość całego obwodu hydraulicznego. Kluczowe są zawory przelewowe i odciążające, dobra filtracja, poprawne odpowietrzenie układu oraz - w trudniejszych zastosowaniach - mechaniczne zabezpieczenia momentu, takie jak sprzęgło przeciążeniowe. Problemem bywa też niewłaściwe dopasowanie wału, przyłączy i kierunku obrotów. Najczęstszy błąd to dobieranie silnika wyłącznie po mocy albo samym przepływie z maszyny bazowej.

Młot Hydrauliczny: Szczegółowa Zasada Działania

Młot hydrauliczny działa na zasadzie przekształcania energii hydraulicznej w energię mechaniczną, generując potężne uderzenia zdolne do kruszenia i rozbijania nawet najtwardszych materiałów. Młot do mikrokoparki wykorzystuje szybkie obroty silnika hydraulicznego, aby spowodować, że młot wytworzy uderzenia o wysokiej częstotliwości, osiągając cel kruszenia obiektów.

Przekształcanie Energii Hydraulicznej w Mechaniczną

Kluczowym elementem młota hydraulicznego jest układ hydrauliczny oraz komora gazowa wypełniona azotem. Olej hydrauliczny pełni rolę „krwiobiegu” całego systemu, a komora gazowa magazynuje energię sprężonego gazu. Po podłączeniu młota do koparki, olej pod wysokim ciśnieniem doprowadzany jest do cylindra, gdzie wypycha pobijak w dół, w stronę grota, jednocześnie sprężając gaz w komorze nad tłokiem. W odpowiednim momencie zawór sterujący zmienia kierunek przepływu oleju, powodując spadek ciśnienia pod pobijakiem. Wówczas sprężony gaz gwałtownie wypycha pobijak, który uderza w grot, a ten przekazuje energię uderzenia w kruszony materiał.

Cykl Pracy Młota Hydraulicznego - Krok po Kroku

Wydajność młota hydraulicznego wynika z błyskawicznego powtarzania cyklu pracy, który składa się z kilku precyzyjnych etapów:

1. Dopływ oleju hydraulicznego: Z układu hydraulicznego koparki (poprzez przewody) do młota trafia olej pod wysokim ciśnieniem.
2. Ruch tłoka do góry - sprężanie gazu: Ciśnienie oleju wypycha pobijak do góry, w stronę głowicy tylnej. W tym momencie gaz (azot) znajdujący się w tylnej komorze jest sprężany, magazynując energię potencjalną.
3. Zmiana kierunku przepływu - przestawienie zaworu: Gdy pobijak osiąga górne położenie, zawór sterujący (rozdzielacz) błyskawicznie przełącza strumień oleju do górnej komory cylindra, jednocześnie otwierając odpływ z dolnej komory. Następuje gwałtowny spadek ciśnienia pod pobijakiem.
4. Ruch tłoka w dół - uderzenie: Sprężony gaz i ciśnienie oleju gwałtownie wypychają pobijak w dół. Pobijak uderza w grot z ogromną siłą, a ten przekazuje energię na kruszony materiał (skałę, beton, fundament itp.).
5. Powrót i reset cyklu: Po uderzeniu zawór odprowadza olej z górnej komory do zbiornika, a pobijak wyhamowuje dzięki oporowi gazu i bez przeszkód wraca do pozycji wyjściowej. Ciśnienie w komorze tylnej zostaje odprowadzone, a zawór przełącza młot do stanu początkowego, gotowego do kolejnego cyklu.

Cały proces trwa ułamek sekundy, ale powtarzany nawet kilkaset razy na minutę pozwala na niesamowitą efektywność pracy. Jeżeli którykolwiek z tych elementów nie będzie działał prawidłowo, od razu odczuje się to w pracy maszyny - uderzenia będą słabsze, praca mniej płynna, a wydajność spadnie.

Kluczowe Elementy Budowy Młota Hydraulicznego

Zrozumienie budowy młota hydraulicznego jest kluczowe, jeśli zależy na jego efektywnym wykorzystaniu, bezpiecznej eksploatacji oraz szybkiej diagnostyce usterek.

Główne Elementy Młota Hydraulicznego:

• Korpus (Obudowa młota)

  To zewnętrzna obudowa młota, która przede wszystkim chroni wszystkie mechanizmy wewnętrzne przed uszkodzeniami mechanicznymi, kurzem, wilgocią i innymi czynnikami zewnętrznymi występującymi na placu budowy. Wykonany jest z wytrzymałych stali, wzmocnionych w miejscach narażonych na największe obciążenia. Korpusy bywają projektowane w technologii SILENCED-TYPE, która dzięki zastosowaniu poduszek poliuretanowych oddzielających mechanizm udarowy od obudowy skutecznie redukuje hałas i drgania przenoszone na zewnątrz.

• Cylinder

  Jest to serce mechanizmu udarowego młota. Cylinder to precyzyjnie wykonana tuleja, w której porusza się pobijak. Jego gładka i odporna na ścieranie powierzchnia wewnętrzna zapewnia płynny ruch pobijaka i minimalizuje straty energii. Wysokiej jakości wykonanie cylindra decyduje o wydajności i trwałości młota.

• Pobijak (Tłok udarowy)

  To fundamentalny element, który generuje bezpośrednią siłę uderzenia. Jest to ciężki, cylindryczny element, który porusza się wewnątrz cylindra. Pod wpływem wysokiego ciśnienia oleju hydraulicznego, pobijak jest dynamicznie unoszony, a następnie gwałtownie opuszczany, uderzając w narzędzie robocze (grot) z ogromną energią kinetyczną. Wykonany jest z hartowanej stali, odpornej na wysokie obciążenia dynamiczne i ścieranie. Wykonuje szybkie ruchy posuwisto-zwrotne pod wpływem ciśnienia oleju hydraulicznego, uderzając bezpośrednio w grot i generując siłę potrzebną do kruszenia.

• Zawory hydrauliczne

  To precyzyjne elementy sterujące, które odpowiadają za kontrolę przepływu oleju hydraulicznego wewnątrz młota. Dzięki nim układ hydrauliczny młota działa w cyklu - tłok wraca i ponownie uderza.

• Głowica tylna z komorą gazową (Akumulator azotu)

  Ten element, wypełniony azotem pod wysokim ciśnieniem, pełni funkcję akumulatora energii. Azot jako gaz ściśliwy, magazynuje energię hydrauliczną podczas podnoszenia pobijaka. W momencie uderzenia, skompresowany gaz uwalnia zgromadzoną energię, dodając ją do siły uderzenia generowanej przez olej hydrauliczny. Dzięki temu młot może osiągnąć znacznie większą energię udaru przy relatywnie niższym zużyciu energii hydraulicznej, co zwiększa efektywność i redukuje obciążenie pompy koparki. Zawiera sprężony gaz (najczęściej azot), który działa jak amortyzator i dodatkowe źródło energii. Podczas ruchu tłoka gaz ulega sprężeniu, a następnie oddaje zgromadzoną energię, wzmacniając siłę uderzenia.

• Śruby ściągające

  Są to długie, wytrzymałe śruby, które stabilizują i wzmacniają konstrukcję młota. Przechodzą przez całą jego długość, łącząc ze sobą główne komponenty, takie jak cylinder, komora gazowa i korpus. Ich zadaniem jest zapewnienie integralności strukturalnej młota i zapobieganie rozprężaniu się lub odkształcaniu pod wpływem potężnych sił uderzenia i wibracji.

• Grot (narzędzie robocze)

  To końcówka młota, która bezpośrednio styka się z kruszonym materiałem. Groty wykonane są z wysokogatunkowych stali stopowych, hartowanych w celu zapewnienia maksymalnej odporności na ścieranie i pęknięcia. Ich kształt jest dobierany w zależności od rodzaju wykonywanej pracy (np. stożkowy, płaski, spiczasty).

• Tuleje prowadzące (górna i dolna)

  Tuleja dolna znajduje się w najniższej części młota, prowadząc grot. Jest ona narażona na ścieranie spowodowane jego ruchem oraz przenikanie zanieczyszczeń z kruszonego materiału. Tuleja górna umieszczona jest powyżej, również prowadząc grot i stabilizując jego ruch. Jej funkcja jest podobna do tulei dolnej, jednak jest ona zazwyczaj mniej narażona na bezpośrednie zanieczyszczenia zewnętrzne. Utrzymują grot w odpowiedniej pozycji i zapewniają jego właściwe prowadzenie.

• Kliny ustalające

  Niezwykle istotny element, który odpowiada za stabilne i bezpieczne mocowanie narzędzia roboczego (grota) w dolnej części młota. Kliny, zazwyczaj w liczbie dwóch, wpasowują się w specjalne wycięcia w grocie oraz w korpusie młota, zapobiegając jego wypadnięciu lub obracaniu się podczas intensywnej pracy. Są one poddawane ogromnym obciążeniom, dlatego też wykonane są z wysokiej jakości hartowanej stali. Należy regularnie sprawdzać kliny pod kątem zużycia. Dzięki temu, że mają symetryczną budowę, możliwe jest ich obracanie, co zapewnia równomierne ich zużycie. Zaleca się obracanie klinów co 100-150 godzin roboczych.

• Uszczelnienia

  Chronią wnętrze młota przed wyciekiem oleju hydraulicznego i przenikaniem zanieczyszczeń (takich jak kurz, piasek, woda) do wrażliwych mechanizmów wewnętrznych. Wysokiej jakości uszczelnienia są odporne na wysokie ciśnienia, temperatury i agresywne środowisko pracy.

• Połączenia przewodów hydraulicznych

  Odpowiadają za prawidłowy przepływ oleju z koparki do młota. Nieszczelności, wycieki oleju czy zabrudzenia mogą poważnie zakłócić działanie całego układu.

Czynniki Wpływające na Skuteczność i Trwałość Młota Hydraulicznego

Wydajność młota hydraulicznego zależy nie tylko od jego konstrukcji, ale w ogromnym stopniu od parametrów pracy układu hydraulicznego koparki i warunków eksploatacyjnych. Nawet najlepiej dobrany młot może działać z niewystarczającą siłą uderzenia, jeśli zaniedba się ustawienia ciśnienia, przepływu oleju czy kontrolę temperatury.

Ciśnienie Oleju Hydraulicznego - Źródło Siły Tłoka

Ciśnienie oleju bezpośrednio wpływa na siły uderzenia generowane przez tłok. Jeśli ciśnienie jest zbyt niskie, młot nie będzie miał wystarczającej mocy, by kruszyć twardy beton lub skałę. Optymalna wartość ciśnienia jest zależna od modelu młota - na przykład niektóre modele wymagają ciśnienia roboczego 150-170 bar.

Przepływ Oleju - Klucz do Cykliczności Uderzeń

Przepływ oleju (wyrażany w litrach na minutę) determinuje szybkość cykli posuwisto-zwrotnych tłoka. Zbyt niski przepływ spowoduje spowolnienie uderzeń i spadek efektywności. Należy pamiętać, że wydajność pompy hydraulicznej koparki musi być zgodna z wymaganiami młota. Najczęściej przyczyną problemów z działaniem młota jest niewłaściwy przepływ oleju lub złe ustawienia parametrów hydrauliki.

Ciśnienie Azotu w Głowicy Tylnej - Amortyzacja i Energia Dodatkowa

Sprężony gaz w głowicy tylnej wspomaga tłok w generowaniu energii uderzenia. Zaleca się sprawdzanie ciśnienia azotu co 50-100 godzin pracy.

Temperatura Oleju - Cichy Wróg Wydajności

Wysoka temperatura oleju (powyżej 80°C) pogarsza jego właściwości smarne, prowadzi do spadku ciśnienia i przyspiesza zużycie uszczelnień. Nie zaleca się przekraczać temperatury 80-85°C. W przypadku pracy w zimnym klimacie stosuje się cieńsze oleje, a przed rozpoczęciem pracy silnik i olej hydrauliczny powinny się rozgrzać przez 5-10 minut.

Dla optymalnego działania młota i układu hydraulicznego należy stosować oleje klasy ISO VG46 lub VG68 (np. Shell Tellus 46, Mobil DTE 16) w zależności od warunków klimatycznych.

Stan Grota i Tulei Prowadzących - Precyzja Uderzenia

Zużyty grot lub luz w tulei dolnej obniża precyzję uderzenia, zwiększa drgania ramienia koparki i powoduje nieregularną pracę tłoka. Tuleje należy wymieniać przy przekroczeniu dopuszczalnych luzów.

Czystość Oleju i Filtracja

Zanieczyszczenia w oleju mogą zablokować zawory sterujące, uszkodzić cylinder i spowodować nierówną pracę młota. Dobra filtracja jest kluczowa dla długowieczności systemu.

Montaż i Prawidłowa Eksploatacja Młota Hydraulicznego

Prawidłowy montaż młota hydraulicznego jest kluczowy, ponieważ decyduje zarówno o wydajności pracy, jak i o bezpieczeństwie operatora i maszyny.

Dobór Młota do Koparki: Kluczowe Parametry

Dobór młota opiera się na masie koparki, przepływie oleju, ciśnieniu oraz rodzaju mocowania. Źle dobrany młot do koparki może spowodować przegrzewanie układu, utratę mocy lub uszkodzenia hydrauliki. W praktyce oznacza to, że koparka pracuje pod zbyt dużym obciążeniem, olej szybciej się nagrzewa, a zawory i pompa mogą działać poza swoim zakresem bezpieczeństwa.

Jeśli przepływ jest zbyt niski, młot „nie wybija” z pełną siłą; jeśli zbyt wysoki - ryzykuje się rozszczelnienie przewodów i nadmierne zużycie elementów młota. Dlatego parametry obu urządzeń muszą być do siebie precyzyjnie dopasowane, inaczej cały układ może ulec awarii znacznie szybciej niż przy prawidłowej konfiguracji. Należy pamiętać, że każdy młot ma określony zakres masy nośnika i parametry hydrauliczne, które muszą być zgodne z maszyną. Najlepiej odczytać dane z tabliczki znamionowej lub dokumentacji technicznej koparki.

Adaptery i płyty mocujące są wymagane, gdy młot nie jest fabrycznie dopasowany do danego modelu koparki. Dotyczy to zarówno mechanicznego montażu, jak i hydrauliki. Szybkozłącza muszą być kompatybilne zarówno z młotem, jak i wyjściami hydraulicznymi maszyny. W niektórych maszynach zawór odcinający lub przelewowy jest konieczny dla bezpieczeństwa układu.

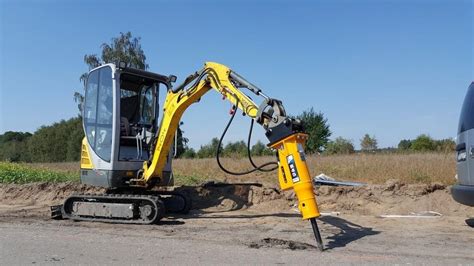

Przygotowanie Koparki i Montaż Mechaniczny

Koparka musi być ustawiona stabilnie, wyłączona, a obwód hydrauliczny rozładowany z ciśnienia. Prawidłowy montaż mechaniczny jest kluczowy dla bezpieczeństwa i trwałości całego układu. Wszystkie elementy mocujące - sworznie, tuleje, blokady szybkozłącza - muszą pracować osiowo i bez żadnych nieprawidłowości, ponieważ to one przenoszą największe obciążenia w trakcie kucia. Staranna kontrola montażu na tym etapie zapobiega późniejszym awariom, nadmiernemu zużyciu oraz niekontrolowanym drganiom, które mogą uszkodzić zarówno młot, jak i ramię koparki.

Podłączenie Hydrauliki Młota

Prawidłowe podłączenie hydrauliki młota zaczyna się od podpięcia przewodów przy całkowicie wyłączonej maszynie i rozładowanym ciśnieniu w układzie. Przewód zasilający należy podłączyć do wyjścia „flow”, a przewód powrotny do wyjścia „return”, zwracając szczególną uwagę na zachowanie właściwego kierunku przepływu. Bardzo ważne jest również, aby szybkozłącza były czyste, zgodne z wymaganiami producenta oraz wolne od jakichkolwiek zanieczyszczeń, które mogłyby dostać się do układu.

Kolejnym krokiem jest weryfikacja obecności zaworu odcinającego lub przelewowego w obwodzie młota oraz zadbanie o prawidłowe ułożenie przewodów - bez skręceń czy nadmiernych naprężeń. Swobodnie poprowadzone przewody zmniejszają ryzyko pęknięć i przegrzewania oleju.

Weryfikacja Działania i Testowanie

Jeśli coś odbiega od normy, należy zatrzymać pracę i wrócić do ustawień przepływu i ciśnienia. Nawet niewielkie odchylenia - takie jak zbyt wolna reakcja grota, nadmierne drgania czy szybki wzrost temperatury oleju - mogą oznaczać, że układ hydrauliczny jest niewłaściwie skonfigurowany. W takiej sytuacji konieczne jest ponowne sprawdzenie parametrów młota i koparki, skorygowanie wartości przepływu oraz upewnienie się, że wszystkie złącza są poprawnie podłączone. Dopiero po usunięciu nieprawidłowości można przejść do pełnego obciążenia i rozpocząć właściwą pracę.

Zasady Bezpiecznej Pracy z Młotem

• Podczas obsługi młota należy ustawić żerdź wiertniczą i przedmiot przeznaczony do rozbicia pod kątem 90°. Pochylanie się żerdzi wiertniczej oraz tarcie płaszcza wewnętrznego i zewnętrznego są poważne, przyspieszają zużycie płaszcza wewnętrznego i zewnętrznego, wewnętrzny tłok ulega odchyleniu, a tłok i blok cylindra ulegają poważnemu obciążeniu.
• Nie należy używać żerdzi wiertniczych do podważania materiałów. Częste podważanie materiału za pomocą żerdzi wiertniczej może łatwo doprowadzić do przekrzywienia żerdzi wiertniczej w tulei, co z kolei może skutkować nadmiernym zużyciem tulei, skróceniem żywotności żerdzi wiertniczej lub bezpośrednią przyczyną jej pęknięcia.
• Maksymalny czas każdej operacji młota hydraulicznego wynosi 15 sekund; po przerwie następuje ponowne uruchomienie.
• Nie należy obsługiwać młota, gdy tłoczysko siłownika hydraulicznego jest całkowicie wysunięte lub całkowicie schowane, aby uniknąć nadmiernego zużycia żerdzi wiertniczej.
• Aby zapewnić bezpieczeństwo, zasięg roboczy młota musi znajdować się między gąsienicami. Zabrania się obsługi młota z boku gąsienicy minikoparki.
• W zależności od różnych projektów budowlanych, minikoparka musi wybrać odpowiedni typ żerdzi wiertniczej, aby lepiej zmaksymalizować wydajność produkcji.

Znaczenie Regularnej Konserwacji i Smarowania

Regularne i prawidłowe smarowanie strefy współpracy grota z tulejami prowadzącymi decyduje o trwałości całego młota. Stosuje się wysokotemperaturowe i trudnościeralne pasty miedziane - tzw. Meisselpaste - o zakresie pracy od -20 do +1100°C. Smarowanie powinno być wykonywane regularnie, zwykle co 1-2 godziny pracy, zgodnie z zaleceniami producenta. Aby wyeliminować błędy operatora i przestoje, większe młoty wyposaża się w układy centralnego smarowania, które dozują porcje pasty z wymiennych kartuszy przy każdym cyklu uderzenia.

Najczęstsze Błędy Przy Montażu i Eksploatacji

Najczęstsze błędy przy montażu młota wynikają przede wszystkim z niewłaściwego doboru osprzętu, pracy na zimnym oleju oraz nieprawidłowego użytkowania, takiego jak wykorzystywanie grota jako dźwigni. Problemy pojawiają się również wtedy, gdy młot jest niedopasowany do masy maszyny, brakuje regularnego smarowania, a operator ignoruje pierwsze symptomy zużycia, takie jak luzy na sworzniach czy nierównomierna praca narzędzia. Każdy z tych czynników zwiększa ryzyko przeciążenia układu i szybszego zużycia elementów.

Niezwykle istotne jest, aby nie rozpoczynać pracy na zimnym oleju oraz pilnować przeglądów po zalecanej liczbie motogodzin, ponieważ to właśnie zaniedbania serwisowe najczęściej prowadzą do awarii. Podważanie koparki grotem czy ignorowanie nieszczelności to praktyki, które mogą błyskawicznie doprowadzić do uszkodzeń mechanicznych i hydraulicznych. Nadmierne drgania wskazują zwykle na luzy w mocowaniu, niewłaściwe parametry przepływu lub zużycie narzędzia. Wszystkie wymienione błędy realnie skracają żywotność młota i mocno obciążają układ hydrauliczny, dlatego precyzyjny montaż i prawidłowa eksploatacja są kluczowe dla bezpieczeństwa i trwałości sprzętu.

Podsumowanie

Młot hydrauliczny to niezwykle efektywny osprzęt wyburzeniowy, który - dzięki precyzyjnie sterowanemu ciśnieniu oleju hydraulicznego i energii sprężonego gazu - umożliwia kruszenie betonu, skał i innych twardych materiałów z ogromną siłą. Jego skuteczność zależy nie tylko od konstrukcji tłoka, cylindra czy zaworu, ale przede wszystkim od parametrów pracy koparki, jakości oleju, prawidłowego przepływu i regularnej konserwacji.

Zrozumienie zasady działania młota oraz kontrola elementów eksploatacyjnych to fundament nie tylko wysokiej wydajności, ale i trwałości całego układu hydraulicznego. Tak przygotowany montaż i eksploatacja są bezpieczne, wydajne i zapewniają długą żywotność młota.
