Kabina ciągnika rolniczego to kluczowy element tej maszyny, który wpływa na komfort pracy operatora oraz bezpieczeństwo w trakcie wykonywania różnych zadań na polu. Kabiny ciągników rolniczych są zazwyczaj wykonane z wytrzymałych materiałów, które mogą wytrzymać ciężkie warunki pracy. Inwestycja w nowoczesne rozwiązania oraz dbałość o detale w budowie kabiny mogą znacząco wpłynąć na wydajność pracy w gospodarstwie rolnym. W ostatnich latach kabiny ciągników rolniczych zyskały na nowoczesności dzięki innowacjom technologicznym.
Historia i ewolucja kabin w ciągnikach

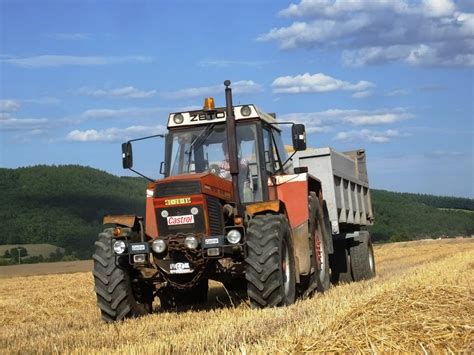

Kabina w ciągnikach pojawiła się dosyć późno, bo w latach 70., choć jeszcze i w 80. wcale nie była czymś oczywistym, a często i w nowym traktorze wymagała solidnej dopłaty, traktowana jako luksusowa opcja. W wielu przypadkach wcale nie ograniczały hałasu, a wręcz go potęgowały. Prace nad niekorzystnym dla operatora zjawiskiem w ciągnikach rozpoczęły się już pod koniec lat 60. Pionierem nowoczesnych zastosowań był czechosłowacki (wówczas) Zetor, który wraz z modelem Crystal wypuścił na rynek pierwszą zawieszoną na gumowych silentblokach kabinę. Miały one za zadanie izolację i wygaszanie drgań oraz wibracji przedostających się z korpusu ciągnika. Pomysł ten okazał się znakomity i został natychmiast powielony przez innych producentów, a stosowany jest w prostszych konstrukcjach do dziś. Kabiny w wielu ciągnikach są dziś zawieszone na sterowanych cyfrowo amortyzatorach hydraulicznych, niemal całkowicie izolujących od wibracji i drgań.
Walka z hałasem w kabinie ciągnika
Jednym z wyznaczników komfortu pracy w maszynie rolniczej jest poziom hałasu w jej kabinie. Walka z hałasem w ciągniku nie jest prosta, bo żeby skutecznie zwalczyć problem, trzeba najpierw zdiagnozować jego źródła. Jako użytkownicy ciągnika mamy niewielki wpływ na hałas generowany przez mechanizmy jezdne ciągnika. Wiadomo, że silnik i jego kolektor wydechowy z tłumikiem to źródło nieustannego warkotu, który zmienia się wraz z obrotami czy obciążeniem silnika. Jest on praktycznie nie do wyeliminowania ze względu na specyfikę pracy silnika, a także mechanizmów przekładni napędowej. Spore pole do popisu możemy mieć w sprawie eliminacji drgań i odbić akustycznych w samej kabinie.
Źródła hałasu i drgań
Sporym problemem i wyzwaniem dla producentów okazała się walka z odbiciami fal dźwiękowych w samej kabinie. O dziwo, ten problem pojawił się wraz z masowym zastosowaniem kabin, a dotyczy odbić fal dźwiękowych przez płaskie powierzchnie szyb. Potęguje to odczucie hałasu i bardzo niekorzystnie wpływa na ludzki organizm, powodując w szybkim czasie zmęczenie, bóle głowy i rozdrażnienie.
Pasywne metody wyciszenia

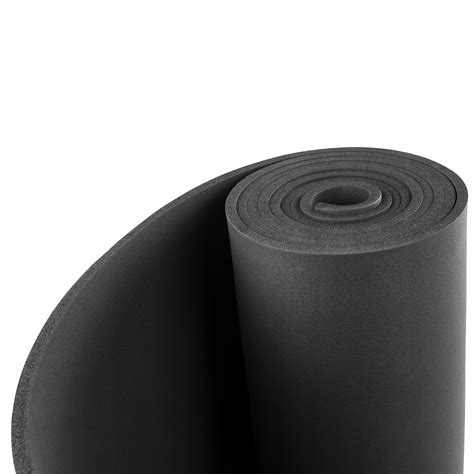

Znając źródła hałasu w ciągniku, możemy pokusić się o próbę jego wyciszenia. Nasze działania będą oczywiście zależały od modelu i jego budowy. Najbardziej skuteczne efekty uzyskamy przy traktorach z kabiną zamkniętą, czyli takich, w których spod nóg nie hula wiatr. Producenci w starszych ciągnikach często ograniczali się do cienkich gumowych mat na podłodze. Możemy je śmiało zastąpić dostępnymi w handlu grubszymi matami wygłuszającymi, jednak ważne, żeby były one odporne na wilgoć. Aby podnieść skuteczność wygłuszenia, warto zastosować takie maty także na przedniej grodzi, gdzie przenika do kabiny hałas z silnika. Warto pamiętać też o uszczelnieniu w niej wszelkich otworów na dźwignie, cięgna i przewody elektryczne. Dobrą skuteczność przyniesie przyklejenie mat w kabinie na nadkolach i o ile to wykonalne, także pod siedziskiem. Przy zakupie mat wygłuszających, jakie zastosujemy, trzeba zwrócić uwagę na to, żeby nadawały się do naszych celów - były odporne na wilgoć i niepalne. Skuteczność wyciszenia kabiny będzie zależała od jej konstrukcji i możliwości zastosowań nowego wygłuszenia.
Wybór materiałów wygłuszających
W ostatnich latach ogromny przełom nastąpił także w dziedzinie materiałów stosowanych do wyciszenia. Wybór materiałów wygłuszających jest dziś dosyć spory i na rynku możemy się spotkać z matami o różnej grubości i gęstości. Zanim jednak udamy się do sklepu, przyjrzyjmy się dokładnie kabinie i miejscom, w których wygłuszenia mają się pojawić. Wybierając materiały wygłuszające, jakie możemy wykorzystać w naszym projekcie wyciszenia kabiny, warto zwrócić uwagę na te, które są wodoodporne lub nie przyjmują wilgoci. Są nimi wszelkie maty z gumy piankowej, które śmiało możemy wykorzystać na podłogę ciągnika oraz między dach a podsufitkę.
Techniki aplikacji mat wygłuszających
Jeśli zabieramy się kompleksowo do czynności wygłuszenia kabiny, warto zrobić to także pod nią. Formując kilkumilimetrowej grubości matę wygłuszającą na skomplikowanych elementach, warto wcześniej posłużyć się papierowym szablonem, którym bez problemu przeniesiemy wzorzec i linie cięcia na samą matę. W szczególnie newralgicznym i skomplikowanym do wycięcia punkcie, jakim jest podłoga ciągnika, szablon można podzielić na dwie części. Jeśli jest to możliwe, można położyć kilka warstw maty nawet o różnej gęstości, zostawiając miejsce na oryginalne dywaniki. W zależności od samej konstrukcji dachu ciągnika i tego, czy jest otwierany całkowicie, czy też ma uchylany szyberdach, można także zastosować 2-3 warstwy kilkumilimetrowej maty. Dochodząc do wprawy nad formowaniem trudnych i skomplikowanych wykrojów, można się pokusić także o wyciszenie kolumny kierowniczej i przedniej grodzi. Wyciszenie dachu ciągnika daje znakomite rezultaty. Nawet kilkuletni ciągnik nie zawsze posiada wystarczające wyciszenie od producenta. Jeśli w kabinie duże połacie plastiku po lewej stronie lub z tyłu wydają głuchy i pusty dźwięk, najpewniej poskąpiono pod nimi wyciszenia. Starsze ciągniki wyższej klasy posiadały dobre wygłuszenie kabiny, ale dziś można je poprawić. Tu wiele zależy od roku powstania konstrukcji naszego ciągnika, bo nakład pracy i materiałów potrzebnych do nawet niewielkiej redukcji hałasu znacznie będzie się różnił w przykładowo 15-letnim Belarusie i takimż New Hollandzie czy Zetorze.
Aktywna redukcja szumów
Wszystkie wyżej wymienione sposoby na eliminację hałasu można zaliczyć do sposobów pasywnych. Technologia ta znana jest już z motoryzacji i zapewne wkrótce zawita do flagowych ciągników rolniczych. W skrócie polega na tym, że zespół mikrofonów w kabinie wyłapuje dźwięki słyszane przez kierowcę. Aktywna redukcja szumów w ciągnikach to jednak przyszłość, za którą oczywiście przyjdzie nam dodatkowo, w opcji katalogowej przy zakupie maszyny, zapłacić.
Audio-Technica – słuchawki z aktywną redukcją hałasu (ANC)
Poprawa komfortu termicznego i ergonomii
Często bywa tak, że ciągnik, który bez zastrzeżeń funkcjonuje w gospodarstwie, z powodu między innymi przestarzałej konstrukcji, pozostawia wiele do życzenia w innych aspektach niż niezawodność. Poprawiając komfort pracy operatora, zacząć można od wyposażenia ciągnika w fotel pneumatyczny. Aby ograniczyć koszt takiej inwestycji, można zdecydować się na samą podstawę fotela oraz na osprzęt używany. Innym istotnym aspektem komfortowej pracy jest temperatura w kabinie. Najczęściej w tym momencie myślimy o montażu klimatyzacji, ale ten temat jest szerszy i dotyczy również sytuacji, kiedy ogrzewanie jest mało wydajne lub nie ma go w ogóle (zakładając, że jest kabina).
Klimatyzacja i ogrzewanie
Pozostając przy kwestii klimatyzacji, dosyć popularne jest stosowanie dachowych urządzeń wodnych, ale niewykluczone jest zastosowanie profesjonalnego układu z chłodnicą, sprężarką i czynnikiem chłodzącym. To drugie rozwiązanie jest na pewno bardziej wydajne, jednak wiąże się ze zwiększonymi kosztami zakupu i czasami skomplikowaną ingerencją w układy traktora. Zarówno przy ogrzewaniu jak i klimatyzacji, aby spełniały swoją rolę, należy zadbać o odpowiednie uszczelnienie kabiny. Dostępne są na rynku najróżniejsze zestawy uszczelek, które w połączeniu z matami wygłuszającymi, stanowią kolejny punkt poprawy komfortu pracy ciągnikiem. Kabiny ciągników są wyposażone w systemy wentylacji i klimatyzacji. Wentylacja naturalna umożliwia cyrkulację powietrza, natomiast klimatyzacja pozwala na utrzymanie optymalnej temperatury wewnątrz kabiny, co jest szczególnie istotne w upalne dni.
Ergonomia i widoczność
Kabiny ciągników rolniczych projektowane są z myślą o ergonomii, co oznacza, że wszystkie elementy są zaprojektowane tak, aby minimalizować zmęczenie operatora. Widoczność jest kluczowym czynnikiem w pracy na polu. Dlatego kabiny ciągników są projektowane z dużymi oknami, które oferują szerokie pole widzenia. Szyby są często wykonane z hartowanego szkła, co zwiększa ich odporność na uderzenia oraz warunki atmosferyczne.
Modyfikacje poprawiające bezpieczeństwo i efektywność pracy
Hałas, ale także i zapylenie, to problemy, z którymi przy pewnych modyfikacjach można sobie w mniejszym lub większym stopniu poradzić. W przypadku, kiedy chcemy ułatwić sobie pracę wykonywaną ciągnikiem, a przy tym poprawić jej bezpieczeństwo, stosujemy innego rodzaju modyfikacje.
Ułatwienia w pracy i bezpieczeństwo
Do takich działań możemy zaliczyć przykładowo montaż tzw. szybkosprzęgów TUZ (CMB). Takie rozwiązanie nie tylko ułatwia zaczepianie maszyn, ale także znacząco przyspiesza tę czynność. Związane z tym zagadnieniem jest również montowanie mechanicznego, zewnętrznego sterowania ustawieniem cięgieł na zewnątrz kabiny. Inną modyfikacją, która zarówno poprawi bezpieczeństwo, jak i ułatwi pracę, jest montaż dodatkowego oświetlenia i zastąpienie obecnego, jak najjaśniejszym (ostatnio niemal wyłącznie wybierane są lampy LED). Poniekąd z tym związane jest montowanie wyraziście sygnalizujących „kogutów”, jednak to nie zawsze jest dodatkowa modyfikacja, a po prostu obowiązek. Kabiny ciągników są projektowane z myślą o bezpieczeństwie operatora. Zazwyczaj są one zgodne z międzynarodowymi normami bezpieczeństwa, takimi jak ROPS (Roll-Over Protective Structure), co oznacza, że kabina jest w stanie zapewnić ochronę w przypadku przewrócenia się ciągnika. Stalowe lub aluminiowe ramy: Wzmocnione ramy zapewniają sztywność konstrukcji i ochronę operatora w razie wypadku.
Zaawansowane modyfikacje techniczne
Przechodząc do najbardziej zaawansowanych technologicznie modyfikacji ciągników, które mają na celu zwiększenie możliwości naszego traktora, zacząć można od tych dosyć oczywistych, czyli doposażenia go w przedni TUZ, WOM, czy też ładowacz czołowy. Te bardzo popularne modyfikacje znacząco poszerzają możliwości wykorzystania naszego ciągnika, ale czasami przestarzała konstrukcja nie pozwala na takie rozwiązania. Jednym z tego typu przykładów jest zbyt mała wydajność hydrauliki leciwych modeli traktorów, aby w pełni efektywnie używać ładowacza czołowego. Tutaj pojawiają się bardziej innowacyjne przeróbki, jak np. Ursus C-330 z zamontowaną dodatkową pompą hydrauliczną. Wydaje się, że w pewnym sensie podobną modyfikacją będzie dodanie mocy ciągnikowi poprzez zamontowanie turbiny, jeżeli pozwala na to konstrukcja silnika. Na rynku dostępnych jest szereg mniej lub bardziej skomplikowanych możliwości modyfikacji starszych konstrukcji ciągników.
