Diagnostyka i Rozwiązywanie Problemów z Jazdą i Sterowaniem w Maszynach JCB

Wstęp

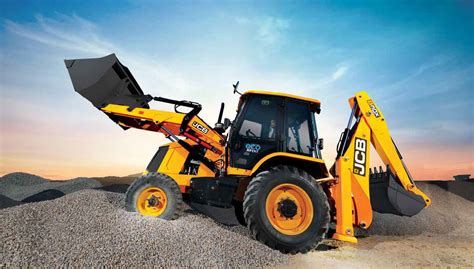

Maszyny budowlane JCB, takie jak ładowarki teleskopowe i koparko-ładowarki, są niezawodnymi narzędziami pracy, jednak w trakcie eksploatacji mogą pojawić się różnorodne problemy z jazdą i sterowaniem. Objawy takie jak przerywanie jazdy, utrata mocy po rozgrzaniu, nieprawidłowe działanie dżojstików czy trudności ze zmianą trybów kierowania są wyzwaniem dla wielu użytkowników i mogą prowadzić do przestojów w pracy. Poniższy artykuł przedstawia szczegółową analizę typowych objawów, potencjalnych przyczyn oraz metod diagnostyki i naprawy.

Przerywanie Jazdy w Ładowarce JCB 530 70 (2000 rok)

Jednym z często zgłaszanych problemów jest intermittent drive loss w ładowarkach, na przykładzie maszyny JCB 530 70 z 2000 roku. Właściciele opisują sytuacje, gdy maszyna nagle rozłącza jazdę - nie działa ani do przodu, ani do tyłu. Po chwili wszystko wraca do normy, a problem pojawia się nieregularnie, niezależnie od tego, czy maszyna jest ciepła, czy zimna, oraz czy pracuje pod obciążeniem, czy bez.

Wstępna Diagnostyka i Hipotezy

• Manetka jazdy: Sprawdzono manetkę, która prawidłowo zapala maszynę tylko na neutralu.
• Instalacja elektryczna: Instalacja pod deską rozdzielczą i na cewkach przy skrzyni biegów nie wykazuje widocznych uszkodzeń. Cała instalacja elektryczna wydaje się być w dobrym stanie.
• Drgania i chwilowe przerwy: Sugeruje się, że problem może być spowodowany drganiami lub chwilowym zwarciem, jednak szybki powrót do normy po kilku sekundach i możliwość kilkugodzinnej bezproblemowej pracy jest zastanawiający.

Kwestie Związane z Hamulcem Ręcznym i Modułem Hydraulicznym

Charakterystycznym objawem towarzyszącym usterce jest brak zapalania się kontrolki hamulca ręcznego, gdy jest on zaciągnięty, a jazda załączona. Wskazuje to na potencjalny problem w obwodzie czujnika hamulca ręcznego. Zaleca się sprawdzić przewody od czujnika ręcznego aż pod deskę rozdzielczą w celu wykrycia ewentualnego zwarcia. Pod deską, nad pedałem gazu, znajduje się 18-pinowa kostka, którą należy zbadać pod kątem zaśniedziałych styków.

Problemem mogą być również oporniki linii czujnika hamulca lub moduł hydrauliki przed modyfikacją, który charakteryzuje się krótkimi pinami. Moduł z pięcioma kostkami znajduje się pod ramieniem maszyny, przy kabinie.

Utrata Mocy lub Jazdy Po Rozgrzaniu Maszyny

Innym częstym problemem, szczególnie w starszych ładowarkach teleskopowych JCB, jest utrata siły lub całkowity brak jazdy po rozgrzaniu maszyny. Maszyna, która zimna pracuje bez zarzutu, po osiągnięciu temperatury roboczej przestaje normalnie jechać. Jeśli silnik wchodzi na obroty, ale maszyna nie reaguje, problem zazwyczaj leży w układzie przeniesienia napędu.

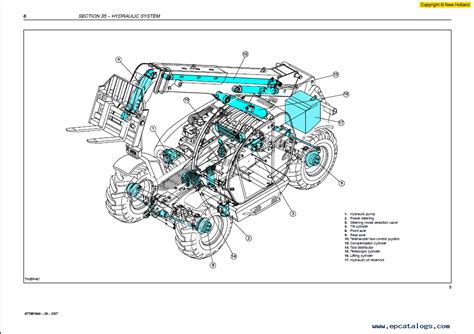

Hydrauliczne Przyczyny Utraty Jazdy Po Rozgrzaniu

Kluczowe elementy układu hydraulicznego i przeniesienia napędu, które mogą być przyczyną problemów:

• Zużycie pompy jazdy: Wraz ze wzrostem temperatury olej hydrauliczny staje się rzadszy. Zużyta pompa może nie być w stanie wytworzyć odpowiedniego ciśnienia roboczego, co skutkuje brakiem siły napędowej.
• Sprzęgło hydrokinetyczne: Uszkodzenie lub zużycie tego elementu jest częstą przyczyną utraty sprawności układu jezdnego. Niesprawne sprzęgło może powodować brak przeniesienia napędu, nawet po remoncie skrzyni biegów. Podejrzenie problemów ze sprzęgłem elektrohydraulicznym jest uzasadnione.
• Wycieki wewnętrzne: Nieszczelności w układzie elektrohydraulicznym mogą prowadzić do ucieczki oleju pod ciśnieniem z powrotem do zbiornika, zamiast zasilać tłoki załączające biegi.

Diagnostyka Układu Hydraulicznego i Skrzyni Biegów

W przypadku braku jazdy po remoncie skrzyni (np. wymianie tarczek, uszczelnień i pompy), należy w pierwszej kolejności sprawdzić parametry ciśnienia w kluczowych punktach układu. Problemy z zanikającymi ruchami mogą być spowodowane wadliwie zaprojektowanym układem hydraulicznym. Nawet po wymianie "kości serwa" problem może nadal występować, ponieważ układ może nie wzbudzać się prawidłowo do pracy, gdy koparka ma już pewne zużycie elementów hydrauliki.

Warto pamiętać, że jeśli po remoncie skrzyni problem nadal występuje, przyczyną może być pominięte przy naprawie sprzęgło hydrokinetyczne lub błąd w montażu elementów sterujących.

Problemy z Brakiem Sterowania i Dżojstikami

Brak sterowania w maszynach JCB to częsty problem, który może prowadzić do znacznych przestojów. Przyczyny awarii są zróżnicowane i mogą dotyczyć zarówno układów elektronicznych, jak i hydraulicznych.

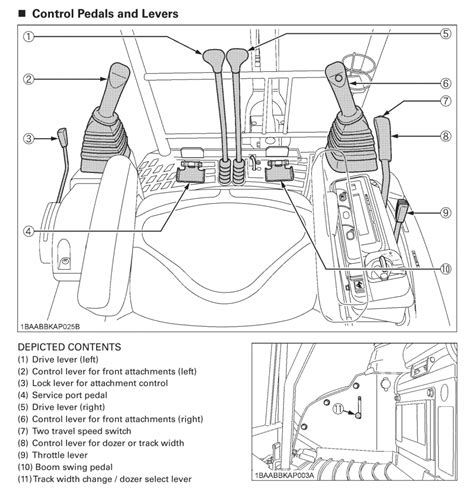

Typowe Objawy Braku Sterowania i Problemy z Dżojstikami

Problemy ze sterowaniem często manifestują się poprzez nieprawidłowe działanie dżojstików. Użytkownicy zgłaszają, że podczas pracy przednią łyżką wszystko jest w porządku, ale po obróceniu siedzenia do tyłu i przełączeniu klawisza funkcyjnego na tylne ramię, po naciśnięciu przycisku w prawym dżojstiku, diody w obu dżojstikach zapalają się, prawy działa, a lewy nie reaguje. Czasami wystarczy, że maszyna postała dwie godziny i wszystko zaczyna działać poprawnie, co sugeruje problem natury elektrycznej lub elektronicznej, być może związany z przegrzewaniem lub resetowaniem się systemu.

Innym przypadkiem jest problem z aktywacją dżojstika w JCB 3CX, gdzie po przekręceniu fotela do przodu dżojstik aktywuje się, ale brak jest reakcji na ruch, a po kilku wyłączeniach i włączeniach załapuje. Po przekręceniu fotela do tyłu wszystko jest w porządku. W modelu JCB 3CX COMPACT zdarza się utrata aktywności w dżojstikach, gdzie diody w ogóle się nie zapalają. Generalnie, po przekręceniu stacyjki na zapłon, diody na dżojstikach powinny się zapalić, sygnalizując ich aktywność. W przypadku takich problemów, warto zastanowić się, gdzie szukać cewek, które mogą odpowiadać za aktywację dżojstików lub sterowanie ich funkcjami.

Przyczyny Elektryczne i Elektroniczne

Uszkodzenia Instalacji i Zwarcie

Brak sterowania może być spowodowany uszkodzoną instalacją elektryczną, rozerwanymi przewodami lub zniszczonymi kostkami. Warto dokładnie sprawdzić te elementy, zwłaszcza jeśli istnieje podejrzenie manipulacji przy maszynie. Zwarcie w układzie elektrycznym powinno aktywować bezpiecznik, chyba że nie zdążył zadziałać. Możliwe jest również, że przez zwarcie potopiły się izolacje przewodów, co skutkuje niewłaściwymi objawami działania maszyny.

Problemy z Komputerem Sterującym (ECU) i Punktami Masowymi

Często diagnoza wskazuje na uszkodzenie komputera sterującego (ECU). Serwisanci często zabierają komputer do sprawdzenia, czy jest uszkodzony. Należy jednak pamiętać, że przed zabraniem komputera serwisant powinien sprawdzić wszystkie punkty masowe i zasilające komputer.

Duży wpływ na działanie układu sterowania mają punkty masowe. W jednym przypadku uszkodzone zostało mocowanie punktu masowego nr 3 (z dziesięcioma przewodami), do którego podłączone są dwa dżojstiki, prawdopodobnie w wyniku kradzieży akumulatorów. Warto zweryfikować, czy czarne przewody za fotelem na dole to te punkty masowe.

Ważne ostrzeżenie: NIE NALEŻY PRZEKŁADAĆ STEROWNIKÓW między maszynami bez odpowiedniej wiedzy. Przełożenie samego ECU1 może przepisać motogodziny i wymaga jednakowej wersji oprogramowania. Sterownik od sterowania po przełożeniu do innej maszyny najprawdopodobniej znajdzie błąd i wejdzie w tryb awaryjny, co może uniemożliwić jej pracę. Istnieje ryzyko uszkodzenia sprawnego sterownika, zwłaszcza jeśli maszyna miała wcześniej zwarcie.

Problemy ze Zmianą Trybów Kierowania i Czujnikami Położenia Kół

W maszynach JCB często pojawiają się problemy z prawidłową zmianą trybów kierowania. Może objawiać się to tym, że kontrolka kierowania przednimi kołami świeci się cały czas, niezależnie od położenia przełącznika, lub skręt zostaje zablokowany w pozycji "circle". Niestety, w takich przypadkach kierowanie odbywa się tylko w trybie jazdy w koło, a tryby takie jak kierowanie tylko przodem lub tzw. "krab" nie działają.

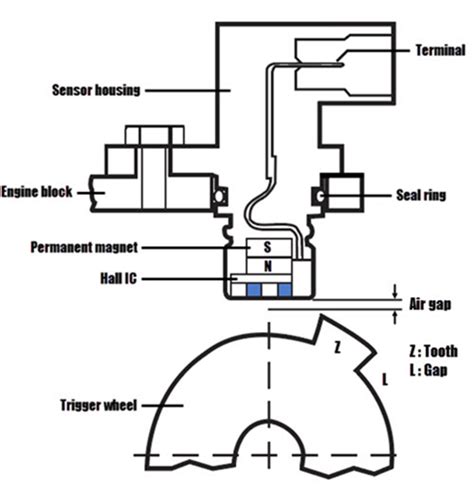

Diagnostyka i Wymiana Czujników Kół

Przykładem problemu jest sytuacja w maszynie JCB 527-58 Agri, gdzie skręt kół nie zmienia się przy przełączaniu trybów. Mimo że przełącznik jest sprawny i na wyświetlaczu pokazuje, że maszyna chce przejść w inny tryb, brak jest podglądu na czujniki przy siłownikach. Zmiana trybu kierowania często wymaga, aby obie osie były ustawione na wprost, co jest sygnalizowane przez dwa czujniki zbliżeniowe.

W starszych typach maszyn JCB były stosowane czujniki trzyprzewodowe z kontrolką, co ułatwiało ich sprawdzenie. Nowsze modele, takie jak te z 6-przewodowymi czujnikami, wymagają bardziej zaawansowanej diagnostyki. W jednym przypadku, po stwierdzeniu uszkodzonej obudowy i brakujących konektorów gniazda czujnika położenia tylnej osi, piny były powkładane pojedynczo, a schemat był niedostępny. Po sprawdzeniu czujników trzyprzewodowych "na stole" i ich zamontowaniu, ustawieniu oraz naprawie złącza, wszystkie koła stały się kierowalne, a przełącznik działał poprawnie, zapalając wszystkie trzy kontrolki.

Jednak problem z kierowaniem w trybie "circle" nadal występował. Diagnoza wykazała, że problem tkwił w jednym z czujników. Mimo że oba czujniki miały te same parametry po pomiarach, zamiana czujników tył/przód spowodowała przełączenie funkcji, co wskazało na uszkodzenie jednego z nich. Ostatecznie okazało się, że uszkodzony był tylny czujnik, co uniemożliwiało zmianę na kierowanie tylko przednimi kołami. Czujnik tylny jest niezbędny do zmiany skrętu z "kraba" i "circle" na skręt tylko przednimi kołami, a przedni działa odwrotnie. Do "oszukania" sterownika, gdy czujniki nie były włożone w swoje miejsce, można było przyłożyć do nich metalowy element.

Nowy, oryginalny czujnik, którego koszt wraz z przesyłką wyniósł około 530 zł (zamiennik to około 240 zł), po zakupie i wyregulowaniu sprawił, że skręt zaczął działać prawidłowo. Rozebrany stary czujnik pokazał oznaczenia na płytce, gdzie przychodzą masa i plus, oraz gdzie jest wyjście.

Kwestie Hydrauliczne Wpływające na Sterowanie

Oprócz problemów elektrycznych, awarie sterowania mogą mieć podłoże hydrauliczne.

Ogólne Problemy z Układem Hydraulicznym

Często zadawane pytanie to: "Po rozgrzaniu ramię zwalnia lub wcale nie reaguje?". To może wskazywać na problemy z układem hydraulicznym. Problemy z zanikającymi ruchami mogą być spowodowane wadliwie zaprojektowanym układem hydraulicznym w JCB. Po wymianie "kości serwa" w wielu przypadkach problem nadal występuje, ponieważ układ może nie wzbudzać się prawidłowo do pracy, gdy koparka ma już kilka tysięcy motogodzin i pewne elementy hydrauliki wykazują lekkie zużycie.

Potencjalną przyczyną problemów z kierowaniem mogą być również pomylone połączenia kabli na bloku zaworów kierowania lub pomylone połączenia zaworów na bloku zaworów skrętu.

Utrata Ciśnienia Hydraulicznego i Opadanie Osprzętu

Użytkownicy zgłaszają również problem z hydrauliką w maszynie JCB 3CX Super z 1997 roku, polegający na braku utrzymania ciśnienia w układzie hydraulicznym, co skutkuje opadaniem osprzętu (przedniego i tylnego ramienia) oraz stóp podporowych. W takich przypadkach należy sprawdzić ewentualne przecieki pod maszyną oraz stan rozdzielacza, w tym zaworów blokujących. Kluczowa jest również regularna wymiana oleju hydraulicznego i filtrów.

Problemy Elektryczne w Sterowaniu Jazdą

W nowszych maszynach JCB za jazdę odpowiadają sterowniki elektroniczne, cewki oraz czujniki. Jeśli maszyna nie reaguje na przełącznik kierunku jazdy, warto sprawdzić:

• Przekaźniki: Często ulegają one zużyciu lub korozji styków. Warto podmienić przekaźnik na sprawny z innej sekcji maszyny, aby wykluczyć jego awarię.
• Połączenia elektryczne: Zaśniedziałe kostki i naderwane wiązki (np. przy czujnikach prędkości lub ciśnienia) mogą powodować brak sygnału do cewek elektrozaworów.
• Sterownik jazdy: W przypadku zaawansowanych systemów (np. Sauer Danfoss), uszkodzenie modułu sterującego jest jedną z poważniejszych usterek. Diagnostyka często wymaga podpięcia specjalistycznego oprogramowania do odczytu kodów błędów.

Inne Problemy Elektryczne: Brak Sygnału Dźwiękowego Cofania

Brak sygnału dźwiękowego podczas cofania, choć nie jest bezpośrednio związany z przerywaniem jazdy, to często sygnalizuje problem elektryczny, który może mieć wspólne źródło z innymi usterkami. Warto zauważyć, że sygnał dźwiękowy i jazda często współdzielą ten sam bezpiecznik. Jeśli maszyna jeździ, należy szukać przyczyny w dalszej części obwodu.

Należy podążać po kablach od "piszczka" w kierunku kabiny. Często problem tkwi w uszkodzonym lub źle podłączonym okablowaniu. Oryginalny "piszczek" może zostać zastąpiony zamiennikiem. Z tyłu maszyny, na "koniu", po prawej stronie, powinna znajdować się blaszka przykręcona do błotnika tylnego koła, a pod nią gniazdo, do którego podłącza się dodatkowe oświetlenie ostrzegawcze lub sygnał cofania. Często wtyczka jest ukryta pod wężami. Po prawidłowym podłączeniu przewodów (plus z plusem) sygnał powinien zacząć działać.

Wskazówki dla Użytkowników i Konserwacja

Jeśli maszyna wykazuje objawy słabnięcia lub problemy z jazdą, warto zwrócić uwagę na:

• Kontrolka ciśnienia w skrzyni: Jej zapalanie się po rozgrzaniu to sygnał alarmowy o spadku ciśnienia oleju.
• Czystość oleju i filtrów: Metalowe opiłki w sitku skrzyni biegów świadczą o mechanicznym zużyciu elementów (tarczek lub łożysk). Regularna wymiana oleju i filtrów jest jednym z najbardziej istotnych elementów konserwacji, wpływającym na optymalną pracę, odprowadzanie ciepła i dłuższą żywotność maszyny.

Profesjonalny Serwis i Naprawa Maszyn Budowlanych JCB

W przypadku problemów ze sterowaniem w maszynach JCB kluczowa jest szybka i precyzyjna diagnoza oraz profesjonalna naprawa. Specjaliści oferują kompleksowy serwis maszyn budowlanych marki JCB, obejmujący fachową wiedzę i wieloletnie doświadczenie w zakresie regeneracji części w ładowarkach, koparkach i minikoparkach. Świadczone są usługi diagnostyki i naprawy elektroniki, hydrauliki siłowej oraz silników diesla.

Serwis Mobilny i Naprawy na Miejscu

W przypadku awarii maszyny na placu budowy wiele usterek może być usuniętych bez konieczności transportu całej maszyny do warsztatu. W takich sytuacjach serwisanci dojeżdżają na wskazane miejsce, dokonują diagnozy i, jeśli to możliwe, naprawiają maszynę bezpośrednio na placu budowy. Kiedy naprawa na miejscu nie jest możliwa, uszkodzony element jest demontowany i przewożony do serwisu w celu regeneracji, a następnie ponownie montowany na maszynie.

Inne Usługi Serwisowe

Profesjonalny serwis oferuje szeroki zakres usług związanych z naprawą i regeneracją maszyn budowlanych JCB, aby sprostać wymaganiom dynamicznie rozwijającej się branży budowlanej. Obejmuje to między innymi:

• Remonty Skrzyń Biegów: Przeprowadzane są kapitalne remonty skrzyń biegów w maszynach JCB, np. 3CX, 2CX, 4CX, ładowarkach teleskopowych (nawet z lat 80-tych), które polegają na wymianie wszystkich niezbędnych elementów. Oferowana jest najszybsza diagnoza, weryfikacja i wykonanie usługi.
• Regeneracja Silników Obrotu: Zauważono duży problem w maszynach JCB serii 85c1, 85z1, 86c1, 86z1 i innych modelach, gdzie duży zasięg ramienia naraża silnik obrotu na duże przeciążenia.
