Charakterystyka Długości i Budowy Żurawi Wieżowych

Żurawie wieżowe to monumentalne i złożone maszyny budowlane, które znacząco wpłynęły na rozwój współczesnego budownictwa i urbanistyki. Konstrukcja żurawia wieżowego jest zaprojektowana z myślą o zapewnieniu stabilnej, bezpiecznej i efektywnej pracy na placu budowy, umożliwiając podnoszenie i przemieszczanie ciężkich ładunków na znaczące wysokości oraz odległości. Te imponujące urządzenia dźwignicowe, zaliczane do największych maszyn roboczych, są nieodłącznym elementem krajobrazu większości większych placów budowy, szczególnie w projektach mieszkaniowych, przemysłowych oraz infrastrukturalnych.

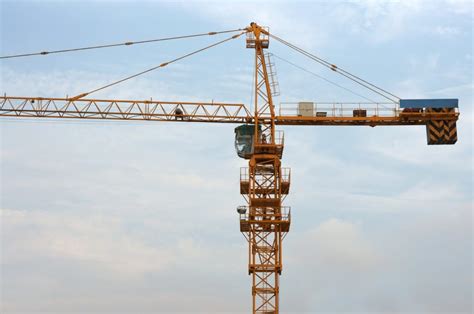

Kluczowe Elementy Konstrukcji Żurawia Wieżowego

Budowa żurawia wieżowego, choć złożona, opiera się na kilku fundamentalnych elementach, które współpracując ze sobą, zapewniają jego funkcjonalność. Podstawa stanowi fundament całej konstrukcji, odpowiedzialna za stabilność i bezpieczeństwo pracy. Wieża, będąca pionową, kratownicową konstrukcją, nadaje żurawiowi niezbędną wysokość roboczą oraz pełni kluczową funkcję nośną. Na maszcie osadzone są wysięgnik, kabina operatora i inne istotne komponenty.

Podstawa

W centrum konstrukcji żurawia znajduje się podstawa, od której rozpoczyna się budowa żurawia stacjonarnego. Jej typ, na przykład rama krzyżowa z balastem lub kotwa fundamentowa, musi być starannie dobrany, uwzględniając rodzaj żurawia, przewidywany udźwig oraz warunki gruntowe. Niedopasowanie podstawy do wymagań technicznych może prowadzić do nieprawidłowej pracy maszyny lub stanowić zagrożenie dla bezpieczeństwa na budowie. Rama zapewnia żurawiom stabilność, a obciążenie stanowią bloki betonowe, których ilość i wagę dobiera się zależnie od konfiguracji żurawia.

Wieża

Wieża stanowi pionową, kratownicową konstrukcję, która zapewnia żurawiowi wysokość roboczą oraz pełni funkcję nośną. Maszt ma zwykle formę wielosegmentowej kolumny, której wysokość reguluje się w zależności od potrzeb konkretnej budowy. Segmentowa konstrukcja ułatwia montaż, demontaż i transport. Jego kratownicowa forma gwarantuje dużą sztywność przy stosunkowo niskiej masie własnej. Wieża żurawia może być dodatkowo wzmacniana odciągami, które stabilizują konstrukcję przy silnych wiatrach lub dużych obciążeniach. O wysokości żurawia decyduje wieża, która składa się z połączonych sekcji o długości od jednego do kilkunastu metrów.

Wysięgnik (Ramię Robocze)

Najbardziej charakterystycznym elementem budowy żurawia wieżowego jest wysięgnik, określany również jako "ramię robocze". Jest to poziome ramię, które odpowiada za podnoszenie i przemieszczanie ładunków na odległość. Wysięgnik montowany jest na szczycie wieży. Długość wysięgnika jest kluczowym parametrem i jest dobierana zgodnie z zapotrzebowaniem budowy, zwykle wynosi od kilkunastu do nawet 80 metrów, w zależności od modelu i przeznaczenia. Zasięg roboczy maszyny oraz możliwość precyzyjnego umieszczania ładunków w różnych miejscach na placu budowy zależą od tej długości. Dłuższe ramiona pozwalają na operowanie ładunkiem na większych obszarach bez konieczności przemieszczania całego żurawia.

Kabina Operatora

Kabina operatora żurawia to centrum dowodzenia, z którego steruje się wszystkimi funkcjami urządzenia. Jest umieszczona zwykle u styku wieży i wysięgnika, zapewniając operatorowi dobrą widoczność placu budowy. Systemy komunikacji są kluczowe dla bezpiecznej współpracy.

Mechanizm Obrotu

Mechanizm obrotu jest jednym z podstawowych elementów budowy żurawia wieżowego, który umożliwia przemieszczanie ładunku w różnych kierunkach bez konieczności przesuwania całej konstrukcji. W żurawiach górnoobrotowych mechanizm ten umieszczony jest na szczycie wieży i obraca jedynie wysięgnik oraz przeciwwysięgnik. Mechanizm ten zazwyczaj składa się z silnika, reduktora oraz kolumny obrotu. Jego działanie umożliwia precyzyjne manewrowanie ładunkami nawet w trudnych warunkach przestrzennych i jest stosowany nie tylko w żurawiach wieżowych, ale także w konstrukcjach samojezdnych i gąsienicowych.

Wciągarka

Wciągarka odpowiada za pionowy transport ładunków, a w zależności od konstrukcji może również umożliwiać ich przemieszczenie w poziomie. Występują różne rodzaje wciągarek, w tym linowe i łańcuchowe, z napędem elektrycznym, hydraulicznym lub ręcznym. Wciągarki znacząco różnią się od klasycznych wciągników, które działają wyłącznie w pionie. Wciągarki to bardziej zaawansowane mechanizmy, które umożliwiają również naciąganie lin oraz przesuwanie ładunku w poziomie, co rozszerza możliwości operacyjne żurawia. Zastosowanie znajdują nie tylko w żurawiach wieżowych, ale również w żurawiach samochodowych i gąsienicowych. Do napędu podnoszenia często używa się wciągarki elektrycznej.

Charakterystyczne Parametry Techniczne Żurawi Wieżowych

Żurawie wieżowe są kluczowym sprzętem na wielu placach budowy, umożliwiając efektywne przenoszenie ciężkich ładunków na znaczne wysokości. Ich konstrukcja i możliwości operacyjne muszą spełniać specyficzne wymogi, aby zapewnić bezpieczeństwo i wydajność pracy. Dane techniczne żurawia wieżowego są zależne od jego modelu, przeznaczenia i producenta.

Maksymalny Udźwig

Maksymalny udźwig jest jednym z najważniejszych parametrów żurawia wieżowego, określającym maksymalną masę, jaką może bezpiecznie podnieść. Wartość ta zależy od modelu żurawia oraz konfiguracji ramienia. Żurawie wieżowe są projektowane do pracy w różnych warunkach z różnorodnymi ładunkami, dlatego ich udźwig może się wahać od kilku do nawet kilkuset ton. Największy obecnie produkowany żuraw to KRØLL K10000, z udźwigiem maksymalnym 240 Mg do wysięgu 44 m, oraz 120 Mg przy 82 m. Wysoka wartość udźwigu zwiększa uniwersalność żurawia, umożliwiając realizację bardziej wymagających zadań. Udźwig żurawia zmienia się w zależności od jego konfiguracji, w tym długości wysięgnika - im dłuższe ramię, tym mniejszy maksymalny udźwig na jego końcu.

Wysokość Robocza

Wysokość robocza żurawia wieżowego to maksymalna wysokość, na jaką może podnieść ładunek. Wysokość robocza zależy od konstrukcji wieży i długości wysięgnika, ale przeciętnie żurawie wieżowe mogą osiągać wysokość roboczą od kilkudziesięciu metrów do ponad 100 metrów. W przypadku budowy wieżowców czy innych wysokich konstrukcji, ten parametr jest szczególnie istotny. Żurawie wieżowe mogą osiągać wysokość podnoszenia od kilkudziesięciu do nawet ponad 100 metrów. W zależności od potrzeb projektowych, żurawie są wyposażone w systemy umożliwiające regulację wysokości, co jest niezbędne do dostosowania do specyfikacji konkretnego projektu budowlanego.

Zasięg Ramienia (Długość Wysięgnika)

Zasięg ramienia, czyli maksymalna odległość, na jaką żuraw może przemieścić ładunek od swojej osi, jest równie istotny. Długość wysięgnika żurawia wieżowego określa, jak daleko urządzenie jest w stanie sięgnąć w poziomie. Wysięgniki żurawi wieżowych mogą mieć długość od kilkunastu do nawet 80 metrów, w zależności od modelu i przeznaczenia. Długość wysięgnika ma wpływ na zasięg roboczy maszyny oraz możliwość precyzyjnego umieszczania ładunków w różnych miejscach na placu budowy. Zasięg ten musi być starannie wyważony z maksymalnym udźwigiem, ponieważ im dłuższe ramię, tym mniejszy maksymalny udźwig na jego końcu.

Rodzaje Żurawi Wieżowych

Maszyny te możemy podzielić ze względu na ich postawę, typ wysięgnika, umiejscowienie mechanizmu obrotu oraz typ montażu.

• Typ podstawy: stacjonarne, przejezdne.
• Typ wysięgnika: wspornikowe, wychylne.
• Umiejscowienie mechanizmu obrotowego: dolnoobrotowe, górnoobrotowe.
• Typ montażu: montowane w częściach, szybkomontujące.

Zastosowanie Żurawi Wieżowych

Żurawie wieżowe znajdują szerokie zastosowanie w budownictwie, szczególnie w projektach wysokościowych oraz w budowie dużych obiektów przemysłowych. Ich zastosowanie znacznie ułatwia prace budowlane i logistykę na placu budowy. Pozwalają na efektywne i bezpieczne przenoszenie ciężkich materiałów budowlanych na dużą wysokość. Dzięki dużemu zasięgowi i precyzyjnemu sterowaniu, umożliwiają szybkie i dokładne umieszczanie materiałów w odpowiednich miejscach na budowie, co znacząco przyspiesza realizację projektów budowlanych.

Są wykorzystywane w wielu sektorach, m.in.:

• w budownictwie - przemysłowym i mieszkaniowym,
• w transporcie,
• przy rozładowywaniu i przeładowywaniu materiałów,
• przy montażu stalowych konstrukcji.

Żurawie używane są często na trudnym, a nawet niedostępnym terenie, gdzie przenoszenie elementów konstrukcyjnych z zastosowaniem innych środków transportu byłoby niemożliwe. Sprawdzają się również tam, gdzie mamy do czynienia z bardzo dużymi i ciężkimi przedmiotami.

Bezpieczeństwo i Konserwacja

Bezpieczeństwo żurawia wieżowego jest priorytetem. Aby zapewnić bezpieczeństwo sobie i innym, warto przestrzegać kilku zasad związanych z użytkowaniem żurawi wieżowych. Należy stosować się do przepisów związanych z bezpieczeństwem i higieną pracy. Żurawie wieżowe muszą zostać zabezpieczone przed silnym wiatrem, który mógłby uszkodzić ich konstrukcję. Wszystkie usterki i uszkodzenia powinny być od razu zgłaszane, aby nie dopuścić do zagrożenia zdrowia i życia operatora żurawia i osób znajdujących się w pobliżu maszyny. Systemy zabezpieczeń w żurawiach wieżowych odgrywają kluczową rolę w zapewnieniu bezpieczeństwa operacji. Obejmują one zarówno mechaniczne blokady, jak i zaawansowane elektroniczne systemy monitorujące warunki pracy. Wśród nich znajdują się systemy kontroli obciążenia, które zapobiegają przeciążeniu żurawia, oraz systemy ostrzegawcze sygnalizujące niebezpieczne warunki pogodowe. Wbudowana waga podwieszanego ładunku zapobiega przeciążeniu, a stacja pogodowa monitoruje siłę wiatru.

Aby zapewnić długotrwałą i bezpieczną eksploatację żurawia wieżowego, niezbędna jest jego regularna konserwacja. Obejmuje to zarówno przeglądy techniczne, jak i bieżącą naprawę usterek. Przeglądy techniczne żurawia wieżowego powinny być przeprowadzane zgodnie z zaleceniami regularnie, na przykład co miesiąc. W zależności od intensywności pracy oraz warunków eksploatacji, przegląd może obejmować kontrolę stanu mechanizmów, układów hydraulicznych i elektrycznych, a także systemów bezpieczeństwa. Do najczęstszych problemów eksploatacyjnych żurawi wieżowych należą zużycie elementów mechanicznych, problemy z układem elektrycznym oraz awarie systemów sterowania. Regularna konserwacja i szybkie reagowanie na drobne usterki pozwala na uniknięcie poważniejszych problemów i zwiększa trwałość maszyny.

Zalety Żurawi Wieżowych

• Możliwa bardzo duża wysokość podnoszenia ładunków.
• Możliwość unoszenia kilkutonowych ładunków.
• Nieskomplikowana obsługa jak na sprzęt budowlany.
• Możliwość pracy w trudnym terenie.
• Duża wydajność pracy.
• Duża precyzja.
• Wielofunkcyjność.
• Usprawnienie wykonywania działań.
