Przewody wysokociśnieniowe i pompa paliwa w ciągnikach Ford – kompleksowy przewodnik

Wydajny i niezawodny układ paliwowy jest kluczowy dla prawidłowego funkcjonowania każdego pojazdu, w tym ciągników Ford. W jego skład wchodzą liczne komponenty, a szczególną rolę odgrywają przewody wysokociśnieniowe oraz pompa paliwa. Zrozumienie ich działania, funkcji oraz potencjalnych problemów jest niezbędne do utrzymania maszyny w optymalnym stanie technicznym.

Układ dolotowy i wydechowy Ford OE - precyzyjne komponenty dla maksymalnej wydajności

Ford Original Parts (Ford OE) oferuje oryginalne części z kategorii układu dolotowego i wydechowego, które odpowiadają za dopływ powietrza, paliwa oraz prawidłowe odprowadzanie spalin. W ofercie znajdują się kolektory ssące, rury dolotowe powietrza, przewody paliwowe i przewody par paliwa, a także obudowy i mocowania filtrów powietrza.

Produkty Ford OE obejmują również obejmy katalizatora, przewody intercoolera, zawory par paliwa, linki gazu oraz uszczelki układu wydechowego. Wszystkie komponenty są wykonane w standardzie jakości Ford OE, gwarantując pełne dopasowanie i odporność na warunki eksploatacji. Każda część układu dolotowego i paliwowego ma kluczowe znaczenie dla prawidłowego działania silnika. Rury i kolektory odpowiadają za właściwy przepływ powietrza, przewody paliwowe zapewniają bezpieczeństwo zasilania, a filtry powietrza utrzymują czystość dolotu.

Wymieniając elementy paliwowe lub dolotowe, zaleca się dobranie nowych uszczelek i obejm - to prosty sposób na zachowanie szczelności i sprawności całego układu.

Dlaczego warto wybrać Ford Original Parts?

Ford Original Parts oferuje oryginalne części Ford OE z pewnego źródła, które spełniają wymagania jakościowe producenta. Wszystkie produkty są opisane z numerami OEM i dostępne z możliwością dopasowania po numerze VIN, co gwarantuje pełną zgodność z modelem Forda.

Przewody paliwowe wysokiego ciśnienia

Oryginalny przewód paliwowy wysokiego ciśnienia (do 3 cylindra) marki Ford, o numerze katalogowym 6C1Q-9C993-CB / 1372352, jest fabrycznie nową i oryginalną częścią marki Ford, spełniającą europejskie normy jakości i bezpieczeństwa. Jest stosowany w modelach takich jak Ford Transit 2.2 TDCI (2006-2014) oraz Ford Transit 2.4 TDCI (2006-2014).

Przed zakupem zaleca się sprawdzenie zgodności części z numerem VIN samochodu, aby uniknąć pomyłek.

Numery katalogowe:

• Numery katalogowe części: 1S4Q-9C993-CC 11319696, C1Q-9C993-CB 1372352
• Numery katalogowe zamienników: 1131969, 1S4Q-9C993-CC, 1S4Q9C993CC, 6C1Q-9C993-CB, 1372352, 6C1Q9C993CB
• Numery katalogowe oryginału: 1131969, 1S4Q-9C993-CC, 1S4Q9C993CC, 6C1Q-9C993-CB, 1372352, 6C1Q9C993CB

Pompa paliwa - funkcje i rodzaje

Pompa paliwa to kluczowy element układu napędowego, odpowiedzialny za dostarczanie benzyny lub oleju napędowego z baku do komory spalania. Jej awaria może przysporzyć wiele problemów z samochodem, a nawet go unieruchomić.

Rodzaje pomp paliwa:

• Wkłady
• Pompy w obudowie
• Kompletne moduły: W przypadku modułowych pomp podzespół ma wbudowane, oprócz wkładu, także obudowę, czujnik wskaźnika paliwa (pływaki), przewody paliwowe, filtr paliwa oraz zawór przelewowy i zwrotny.
• Pompy montowane poza zbiornikiem (liniowe): Zwykle są montowane tuż przy zbiorniku albo pod podłogą pomiędzy przewodami paliwowymi.

We współczesnych samochodach osobowych pompy paliwa znajdują się najczęściej bezpośrednio w zbiorniku paliwa. Do niedawna w samochodach z silnikiem spalinowym montowane były mechaniczne pompy paliwa, składające się z cylindra z tłokiem oraz membrany. We współczesnych autach stosuje się już wyłącznie elektryczne pompy paliwa, które można podzielić na niskociśnieniowe i wysokociśnieniowe.

Pompy niskociśnieniowe elektryczne:

Są to standardowe podzespoły montowane w autach spalinowych, zasilane poprzez przekaźnik. Po włączeniu zapłonu pompa paliwa pracuje przez kilka sekund, a jeśli kierowca nie uruchomi silnika - przestaje.

• Pompy rotacyjne: Składają się z dysku zabierakowego z prostokątnymi nacięciami, rolek roboczych umieszczonych w nacięciach i wirnika omywanego paliwem. Tarczę wpędza w ruch wałek silnika, wtedy rolki są dociskane siłą bezwładności do bieżni, powodując sprężenie paliwa, które wylatuje przez pompę.
• Pompy wirnikowe: Obracający się wirnik łopatkowy powoduje wzrost ciśnienia paliwa i kieruje je do kanałów bocznych, a następnie do komory tłoczenia.

Pompy paliwa wysokociśnieniowe:

Są montowane jako dodatkowe, najczęściej w nowoczesnych samochodach z silnikiem wysokoprężnym, pod maską w okolicy wtryskiwaczy. Ich zadaniem jest zwiększenie ciśnienia paliwa tłoczonego do wtryskiwaczy, stąd nazywane są pompami wtryskowymi. Pozwala to uzyskać lepszą dynamikę oraz niższe spalanie. Pompy wysokociśnieniowe są napędzane przez wał rozrządu.

Najczęstsze objawy uszkodzonej pompy paliwa

Uszkodzenie pompy paliwa może dawać różne objawy w zależności od stopnia zniszczenia oraz typu samochodu. Najczęściej występujące symptomy to m.in.:

• Trudności z uruchomieniem samochodu - niesprawna pompa nie jest w stanie dostarczyć paliwa do silnika, zatem ten się nie uruchomi.
• Przygasanie silnika podczas jazdy pod górę, co jest wynikiem zbyt niskiego ciśnienia.
• Nierówna praca silnika i szarpnięcia podczas jazdy, zwłaszcza podczas przyspieszania.
• Spadek mocy pojazdu.
• Zwiększanie obrotów silnika nieadekwatne do nacisku na pedał gazu.
• Zwiększenie zużycia paliwa.
• Nietypowe odgłosy dochodzące z tyłu samochodu - zatarta pompa paliwa zazwyczaj wydaje charakterystyczne odgłosy wycia lub buczenie.
• Świecąca kontrolka silnika - w niektórych przypadkach komputer pokładowy może zarejestrować błędy związane z paliwem lub układem paliwowym, co może wskazywać na problemy z pompą paliwa, ale niekoniecznie.

Należy pamiętać, że powyższe objawy mogą też świadczyć np. o awarii układu wtryskowego, przepływomierza, świec i przewodów zapłonowych, filtra paliwa oraz sondy lambda.

Najczęściej przyczyną uszkodzenia pompy paliwa jest zanieczyszczone paliwo, zapchany filtr paliwa oraz jazda z prawie pustym bakiem. Ta ostatnia sytuacja może powodować przegrzewanie się pompy. W przypadku silników diesla ważne jest wlanie przed zimą odpowiedniego (tzw. zimowego) oleju napędowego, który nie zamarznie. W innym wypadku pojawią się w zbiorniku kryształki lodu i wytrąconej parafiny, które przyczyniają się do uszkodzenia pompy.

Jak samodzielnie sprawdzić działanie pompy paliwa?

Istnieje kilka sposobów na to, aby samodzielnie sprawdzić poprawne działanie pompy paliwa.

1. Nasłuchiwanie pracy pompy

Zazwyczaj pompę paliwa słychać zaraz po przekręceniu kluczyka. Można też spróbować nasłuchiwać jej pracy na zewnątrz samochodu. W tym celu trzeba otworzyć klapkę wlewu paliwa i uruchomić samochód, a następnie przyłożyć ucho do wlewu. Jeśli nie usłyszymy szumu generowanego przez pompę paliwową lub dźwięki będą nietypowe albo nierówne, może to oznaczać jej awarię.

2. Sprawdzenie zasilania elektrycznego

Aby sprawdzić, czy do pompy dociera zasilanie elektryczne, należy wpiąć multimetr do złącza zasilania pompy, włączyć zapłon i sprawdzić, czy pojawi się na nim napięcie. Brak zasilania może oznaczać problem z bezpiecznikiem, przekaźnikiem lub przewodem.

Diagnostyka przekaźnika i bezpiecznika:

Przekaźnik znajduje się w skrzynce bezpieczników w komorze silnika. Po jego zlokalizowaniu trzeba go wyjąć ostrożnie i sprawdzić luty. Następnie za pomocą multimetru bada się rezystancję przechodzącą przez obwód przekaźnika. Gdy na ekranie multimetru nie widać żadnej wartości, przekaźnik nadaje się do wymiany. Można też przyłożyć sondę multimetru do wszystkich czterech styków przekaźnika podczas włączania zapłonu i sprawdzić, czy pojawi się napięcie.

3. Test ciśnienia w układzie paliwowym

Ciśnienie w układzie paliwowym powinno wynosić ok. 3-5 barów w pompie niskociśnieniowej, jednak należy sprawdzić, jakie parametry wskazuje producent auta. Do pomiaru ciśnienia służy manometr, który wpina się pomiędzy przewody paliwowe. W przypadku pompy wysokiego ciśnienia należy udać się do serwisu, który posiada specjalny tester diagnostyczny.

4. Sprawdzenie dostarczania paliwa

Jest to zaawansowana metoda i wymaga nieco wiedzy o mechanice. W tym celu należy odpiąć jeden z przewodów paliwowych, a jego koniec umieścić nad pojemnikiem. Potem jedna osoba przekręca kluczyk w stacyjce, a druga sprawdza przewód. Jeśli zacznie wyciekać z niego paliwo pod ciśnieniem, to sygnał, że pompa jest sprawna. Natomiast gdy ciśnienie będzie niskie - może to oznaczać uszkodzenie pompy paliwa.

Koszt naprawy i wymiany pompy paliwa

Koszt wymiany pompy paliwa różni się w zależności od marki i modelu samochodu oraz cennika warsztatu. Cena nowej oryginalnej części waha się zwykle od 500 do 1000 zł. Natomiast jeśli jest ona zintegrowana z innymi elementami i nie da się wymienić poszczególnych modułów, może to kosztować nawet 5000 zł.

Tańsze są zamienniki, jednak trzeba dobrze zweryfikować producenta i ich kompatybilność z naszym autem. Niektórzy decydują się także na montaż używanych pomp paliwa, jednak jest to zawsze ryzykowne rozwiązanie.

Do tego dochodzi koszt robocizny w warsztacie, który wynosi od 200 zł w górę w zależności od modelu samochodu. Na usługę składa się: demontaż elementów potrzebnych do wymontowania pompy ze zbiornika, wymontowania uszkodzonej pompy i montaż nowej, odpowietrzenie układu oraz wymiana filtra paliwa. Standardowo proces wymiany pompy paliwa zajmuje od 2 do 3 godzin.

Trudno jest z góry oszacować cenę za naprawę pompy paliwa, ponieważ zależy ona od rodzaju usterki. Przykładowo koszt wymiany samego przekaźnika wynosi od kilkunastu do kilkudziesięciu złotych. Jednak regeneracja pompy paliwa nie powinna kosztować więcej niż 1000 zł. W innym razie będzie to nieopłacalne.

Regulator ciśnienia paliwa - działanie i funkcje

Regulator ciśnienia paliwa to element układu paliwowego, który kontroluje ciśnienie paliwa dostarczanego do wtryskiwaczy i odprowadza jego nadmiar z powrotem do zbiornika. Urządzenie działa po dostarczeniu przez pompę odpowiedniej ilości paliwa pod wysokim ciśnieniem do listwy paliwowej. W ten sposób zapewnione są warunki niezbędne do optymalnego procesu spalania.

Od wewnątrz regulatora, membrana i sprężyna pracują razem, aby kontrolować ciśnienie paliwa. W przypadku, kiedy jest ono zbyt wysokie, membrana otwiera zawór, przez co nadmiar paliwa może wrócić do zbiornika przez przewód powrotny.

Regulator może być sterowany podciśnieniowo lub elektronicznie. W starszych, podciśnieniowych modelach, przewód podciśnieniowy z kolektora dolotowego reguluje ciśnienie badając obciążenie silnika. W nowoczesnych regulatorach odbywa się to elektronicznie. Wykorzystuje on wówczas sterowniki silnika do bardziej precyzyjnych regulacji.

Regulator ciśnienia paliwa to niewielki element układu paliwowego. W ramach swojego działania, zapewnia, że w szynie paliwowej utrzymywane jest stałe ciśnienie paliwa. Jest to o tyle istotne, że niektóre pompy paliwa dostarczają zbyt wysokie ciśnienie niż optymalne do układu. Regulator jest zatem kluczowy do optymalizacji jego ilości.

Za co odpowiada regulator ciśnienia paliwa?

Regulator ciśnienia ma 4 podstawowe funkcje:

1. Zapewnienie optymalnego ciśnienia paliwa - Reguluje wysokie ciśnienie dostarczane przez pompę, aby układ paliwowy działał bez problemu.
2. Zapobieganie problemom z wydajnością silnika - Zapewnia odpowiednią mieszankę paliwowo-powietrzną. Zbyt bogata prowadzić może do nadmiaru paliwa, a zbyt uboga do jego niedostatecznej ilości.
3. Poprawa efektywności paliwowej i kontroli emisji - Optymalizacja mieszanki pozwala na obniżenie emisji spalin i wydajniejsze zużycie paliwa.
4. Pomoc w działaniu pompy paliwowej - Przez regulację nadmiaru przepływu paliwa i jego cofanie do zbiornika zapobiega przeciążeniu pompy.

Gdzie jest regulator ciśnienia paliwa?

Regulator ciśnienia paliwa znaleźć zwykle można na końcu listwy paliwowej, po wtryskiwaczach (w systemach obejmujących powrót paliwa). W systemach bez powrotu jest on zintegrowany w zbiorniku paliwa w pobliżu pompy.

W różnych modelach pojazdów może to być w różnym miejscu pod maską. Jest on jednak dosyć charakterystyczny. Często (chociaż nie zawsze) na jego powierzchni znajduje się miernik ciśnienia, przez co łatwiej go rozpoznać.

Objawy uszkodzonego regulatora ciśnienia paliwa

Objawy uszkodzonego regulatora ciśnienia paliwa można podzielić na 2 kategorie: kiedy mamy zbyt niskie lub zbyt wysokie ciśnienie. Zauważyć wtedy można kompletnie inne objawy.

Objawy zbyt niskiego ciśnienia paliwa:

Zbyt niskie ciśnienie paliwa może oznaczać zbyt mało paliwa w układzie paliwowym, co powodować może:

• Wypadanie zapłonu - Niewystarczająca ilość paliwa prowadzi do zakłócenia procesu jego spalania, przez co utrudniony będzie zapłon.
• Trudności z uruchomieniem silnika - Zbyt niskie ciśnienie utrudnia pompie dostarczenie odpowiedniej ilości paliwa, która wymagana jest do uruchomienia silnika.
• Nierówna praca na biegu jałowym lub gaśnięcie pojazdu - Jeden z najbardziej powszechnych powodów. Objawia się w szczególności na niskich obrotach, ponieważ nie jest zapewniony stały dopływ paliwa.
• Niska wydajność paliwowa - Silnik musi ciężej pracować, aby się uruchomić, co wynika z niespójnego dostarczania paliwa.
• Słabe przyspieszenie - Silnik nie osiąga odpowiedniego balansu mieszanki paliwowo-powietrznej. Jest wówczas zbyt mało paliwa, a tym samym też mniejsza moc wyjściowa (jest to też popularnym objawem problemów z wtryskiwaczami).

Objawy zbyt wysokiego ciśnienia paliwa:

Zbyt wysokie ciśnienie paliwa może oznaczać jego nadmierną ilość w stosunku do powietrza w mieszance (nazywane także zbyt bogatą mieszanką). Może to powodować:

• Zapalenie się kontrolki Check Engine - Świecąca kontrolka silnika może oznaczać (między innymi) problem z regulatorem. Podczas diagnozy może wówczas pokazać się kod błędu, np. P0089, P0090.
• Zapach paliwa w pojeździe - Może być spowodowane uszkodzeniem membrany regulatora. Skutkiem może być zalanie silnika paliwem, co prowadzić może do uszkodzenia jego samego, a także katalizatora lub sondy lambda.
• Szybkie ubywanie paliwa - Dostarczanie zbyt dużej dawki paliwa powodować będzie jej szybsze spalanie i konieczność częstszych wizyt na stacji paliw.
• Słaba wydajność silnika - Obniżona jest wówczas moc pojazdu, przez co silnik nie działa w optymalny sposób.
• Brudne świece zapłonowe - Gromadzenie się osadu na świecach sprawia, że nie działają one poprawnie, co może powodować np. większe zużywanie paliwa.
• Ciemny dym z rury wydechowej - Jest to objaw spalania szczególnie bogatej mieszanki.

Problemem z identyfikacją, że to właśnie regulator ciśnienia paliwa jest uszkodzony, jest to, że wyżej wymienione objawy nie wskazują jednoznacznie na niego. Bardzo podobne występują w wypadku awarii pompy paliwa lub filtra.

Niezależnie od tego, czy posiadasz pojazd z silnikiem benzynowym, czy dieslem, objawy awarii regulatora będą takie same.

Jak sprawdzić sprawność regulatora ciśnienia paliwa?

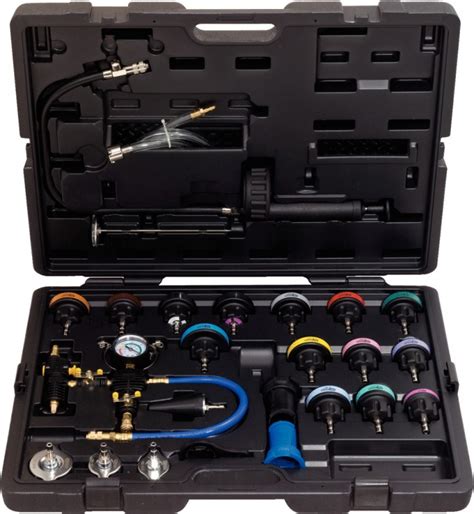

Sprawdzenie poprawności działania regulatora ciśnienia paliwa odbywa się w kilku krokach. Do wykonania niektórych z nich konieczny może być specjalny sprzęt, a dokładniej mówiąc tester wtryskiwaczy i uszczelki, które należy wymienić po rozkręceniu.

W pierwszej kolejności sprawdź, czy w przewodzie podciśnieniowym znajduje się paliwo. Jeśli tak, to regulator jest uszkodzony. Kolejnym krokiem jest usunięcie przewodu podciśnieniowego. Jeśli ciśnienie paliwa nie wzrośnie, to oznacza awarię regulatora.

Dokładniejszy proces sprawdzenia tego elementu składa się z:

1. Kontrola wizualna - Sprawdź, czy w pobliżu pompy paliwa nie występują wycieki oraz czy regulator i jego przewód nie posiada żadnych mechanicznych uszkodzeń. Zweryfikuj także, czy w przewodzie nie występuje zapach paliwa (może to oznaczać uszkodzoną membranę).
2. Sprawdzenie ciśnienia paliwa - Odczytaj ciśnienie na wskaźniku podczas pracy silnika na biegu jałowym i porównaj z poprawnymi wartościami w instrukcji obsługi. Na tym etapie warto też usunąć przewód podciśnienia. Jeśli ciśnienie wzrośnie lub jeśli paliwo zacznie kapać z regulatora, to świadczyć to będzie o jego uszkodzeniu.
3. Sprawdzenie wycieków - Nie uruchamiając silnika, włącz zapłon pojazdu i zaobserwuj wskaźnik ciśnienia. W przypadku, kiedy zacznie on szybko spadać, to oznaczać może obecność wycieku regulatora lub zaworu zwrotnego.
4. Test manometrem - Zablokuj przewód powrotny (przez ostrożne ściśnięcie go za pomocą odpowiedniego zacisku) i sprawdź, jakie ciśnienie pokazuje manometr po uruchomieniu silnika. Zbyt wysokie może oznaczać, że problemem jest właśnie regulator, a sama pompa działa tak jak powinna.

Nie są to skomplikowane czynności do wykonania, jednak możliwe jest wówczas uszkodzenie jakiegoś elementu. Jeśli nie chcesz ryzykować, przekaż swój pojazd w ręce dobrego warsztatu samochodowego.

Przyczyny awarii regulatora ciśnienia paliwa

Do głównych przyczyn awarii regulatora ciśnienia paliwa zaliczamy:

• Naturalne zużycie - W zależności od modelu i stylu jazdy, regulator wytrzyma ok. 200 000 - 250 000 kilometrów. Po tym czasie konieczna będzie jego wymiana.
• Wcześniejsze naprawy - Wymiana np. pompy paliwa lub wtryskiwaczy mogła spowodować mechaniczne uszkodzenie regulatora.
• Wymiana w nieodpowiednich warunkach - Dostanie się kurzu, pyłów lub innych zanieczyszczeń na miejsce regulatora podczas jego wymiany może prowadzić do jego niepoprawnego działania.
• Zanieczyszczenia - Gromadzenie się różnego rodzaju zanieczyszczeń może utrudnić pracę regulatora.
• Awaria innych elementów układu paliwowego - Uszkodzenie pompy paliwa lub filtra może sprawić, że regulator będzie zużywał się znacznie szybciej.

Czy można jeździć z uszkodzonym regulatorem ciśnienia paliwa?

Jazda z uszkodzonym regulatorem ciśnienia paliwa jest zdecydowanie niewskazana. Prowadzić może do trudniejszego korzystania z samochodu, awarii wtryskiwaczy i samego silnika oraz problemów z katalizatorem lub sondą lambda.

Same wtryskiwacze to koszt 2000-3500 zł za komplet (4 szt.), w zależności, czy jeździsz samochodem z silnikiem benzynowym, czy dieslem. Problemy z silnikiem należą do najbardziej kosztownych, dlatego też zdecydowanie nie polecamy długotrwałej jazdy z uszkodzonym regulatorem ciśnienia paliwa.

Jak wymienić regulator ciśnienia paliwa?

Wymiana regulatora ciśnienia paliwa to dosyć prosta czynność, na którą składa się:

1. Odłączenie przewodu podciśnieniowego.
2. Wyciągnięcie zawleczki.
3. Demontaż regulatora.
4. Montaż nowego regulatora.
5. Założenie zawleczki.
6. Podłączenie przewodu podciśnieniowego.

Wymiany należy oczywiście dokonywać po sprawdzeniu jego sprawności, ponieważ jeśli problem jest z pompą paliwa lub filtrem, to jedynie stracisz pieniądze i czas.

Ile kosztuje wymiana regulatora ciśnienia paliwa?

Na koszt wymiany regulatora ciśnienia paliwa będzie składała się cena elementu, który waha się w granicach 100-200 zł oraz robocizny, która wyniesie 100-200 zł. Oznacza to, że suma kosztów wynosi 200-400 zł.

Podczas wyboru konkretnego regulatora koniecznie sprawdź, czy jest odpowiedni dla Twojego pojazdu.
