Kompleksowy Przewodnik po Przewodach Elektrycznych do Ciągników Rolniczych

Sprawnie działająca instalacja elektryczna jest kluczowa dla niezawodności i efektywności pracy ciągnika rolniczego oraz maszyn towarzyszących. Wymaga ona zastosowania odpowiednich przewodów, które sprostają trudnym warunkom panującym w rolnictwie, zapewniając niezawodne połączenia elektryczne i skuteczne funkcjonowanie wszystkich urządzeń.

Rodzaje i Właściwości Przewodów Elektrycznych

W kategorii przewodów elektrycznych do maszyn rolniczych oferowana jest kompleksowa gama przewodów kablowych, przeznaczonych do systemów elektrycznych w maszynach rolniczych, pojazdach użytkowych i urządzeniach przemysłowych. Obejmują one przewody jedno- i wielożyłowe, instalacyjne, rozruchowe oraz masowe.

Wymagania i Cechy Specjalistycznych Przewodów

Przewody przeznaczone do pracy w rolnictwie muszą spełniać szereg rygorystycznych wymagań. Przykładowo, przewody Elmot pracują w zakresie temperatur od -40 °C do +70 °C. Posiadają izolację odporną na ścieranie, nacisk, uderzenia i przecięcia. Izolacja przewodu LgY-S 4 mm jest trwała i zabezpieczona przed wilgocią i chemikaliami. Przewody YLY-S mają elastomerową izolację, dopasowaną do pracy w układach wielożyłowych, zapewniając dobrą odporność mechaniczną i elektryczną.

W układach zewnętrznych należy stosować przewody z izolacją odporną na promieniowanie UV, oleje i chemikalia. Kluczowe cechy wysokiej jakości kabli to dobrej jakości miedź, niskie straty oraz bardzo dobra, często ogniotrwała izolacja, co gwarantuje stabilne zasilanie w trudnych warunkach.

Typowe Rodzaje Przewodów Stosowanych w Rolnictwie

• Przewody samochodowe (np. OMYP): Charakteryzują się odpornością na oleje, smary i warunki atmosferyczne, co czyni je świetnym rozwiązaniem do maszyn rolniczych narażonych na kontakt z substancjami chemicznymi i czynnikami zewnętrznymi.
• Kable YLYS: Są to ekranowane przewody sterownicze, często wykorzystywane do przesyłania sygnałów sterujących między różnymi komponentami. Ich ekran chroni sygnały przed zakłóceniami elektromagnetycznymi. Najczęściej spotyka się przewody 5- i 7-żyłowe do przyczep, ale dostępne są także 2- lub 3-żyłowe do podłączania lamp na błotnikach lub w przyczepie.
• Przewody spiralne: Elastyczne przewody, które umożliwiają ruch w różnych kierunkach bez nadmiernego naprężenia kabla, wykorzystywane w ruchomych elementach maszyn, np. układach hydraulicznych czy pneumatycznych.
• Przewody sterownicze: Odgrywają kluczową rolę w funkcjonowaniu maszyn rolniczych, umożliwiając kontrolę i monitorowanie różnych aspektów pracy. Łączą komponenty elektryczne i elektroniczne, takie jak przekaźniki, czujniki, silniki, elektrozawory czy wyświetlacze.

Wybór Odpowiedniego Przewodu

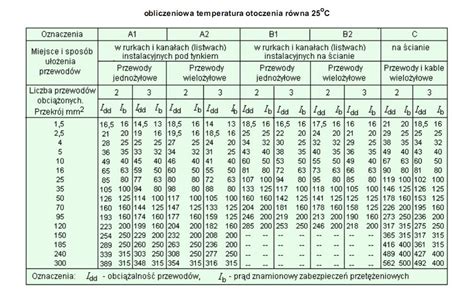

Dobór przewodu o odpowiednim przekroju do obciążenia prądowego jest niezwykle istotny. Zbyt cienki przewód może powodować znaczne spadki napięcia i jego grzanie się, co prowadzi do ryzyka uszkodzenia instalacji i pożaru. Należy dążyć do spełnienia warunku odpowiedniej gęstości prądu. Gęstość prądu (J) obliczana jest ze wzoru J=I/S, gdzie I to natężenie prądu, a S to przekrój poprzeczny przewodnika. Ważne jest, aby ta wartość była prawidłowa dla danego przewodnika, co często wymaga znajomości norm określających dopuszczalną gęstość prądu w przewodniku. Zbyt duże spadki napięcia, np. 0,4V na rezystancji wewnętrznej akumulatora obciążonego odbiornikiem średniej mocy lub 1 V na odbiorniku dużej mocy, świadczą o potrzebie zastosowania przewodu o większym przekroju.

Należy pamiętać o różnicach między przewodami. Przewody przeznaczone do instalacji domowych nie są odpowiednie do maszyn rolniczych. Nie posiadają one wymaganej odporności na czynniki atmosferyczne (mróz, wysokie temperatury), oleje, smary oraz wibracje. Różnicę widać w izolacji - przewody do pojazdów mają izolację jakby bardziej gumowatą i rozciągliwą, a także lepsze właściwości, co pozwala im na niezawodną pracę w trudnych warunkach polowych. Przewody te często mają izolację poliwinitową (podobnie jak kable OMY) i dodatkowe oznaczenie „S”, wskazujące na ich przeznaczenie do pojazdów. Warto wiedzieć oznaczenia przewodów, ponieważ niektórzy sprzedawcy mogą nie być zaznajomieni ze specyfiką przewodów samochodowych.

Instalacja Elektryczna w Ciągniku C-360 Krok Po Kroku

Poprawna instalacja elektryczna, zwłaszcza w klasycznych modelach takich jak C-360, ma kluczowe znaczenie dla bezpieczeństwa i sprawnego funkcjonowania. Proces ten, choć znany z prostoty i niezawodności, wymaga starannego przygotowania i dbałości o szczegóły.

Niezbędne Narzędzia i Materiały

Przed przystąpieniem do pracy należy zgromadzić wszystkie potrzebne narzędzia i materiały. Ich jakość bezpośrednio wpływa na efektywność i bezpieczeństwo instalacji.

• Narzędzia:
  • Śrubokręt krzyżakowy i płaski (do montażu gniazd, przekaźników, złączek).
  • Obcinaczki do kabli (do przygotowywania końcówek przewodów).
  • Zestaw ściągaczy izolacyjnych (do precyzyjnego ściągania izolacji bez uszkodzenia drutów).
  • Miernik napięcia (kluczowy element, zapewniający bezpieczeństwo podczas pracy).
  • Przyrząd do zaciskania złączek (idealny do solidnych i trwałych połączeń przewodów).
  • Lutownica i cyna (do zabezpieczania końcówek przed śniedzeniem).
• Materiały:
  • Przewody elektryczne (w różnych kolorach), najlepiej o przekroju 1,5 mm² do oświetlenia i 2,5 mm² do zasilania (z reguły około 20 metrów).
  • Gniazdo elektryczne (model standardowy lub innowacyjne rozwiązanie).
  • Cyna do lutowania (np. 50g, aby mieć wystarczająco dużo na kilka złącz).
  • Śruby i nakrętki (dla pewności, że wszystko będzie dobrze trzymać).
  • Lampy LED (o kosztach 30-50 zł za sztukę, charakteryzują się wysoką trwałością i niskim poborem prądu).
  • Osłony termokurczliwe (o różnych średnicach).

Podłączanie Gniazda Elektrycznego (Przykład C-360)

Podłączenie gniazda elektrycznego jest jednym z kluczowych kroków w instalacji elektrycznej C-360. Każda końcówka przewodu powinna być pokryta cyną, aby zapobiec śniedzeniu i innym uszkodzeniom. Oto schemat podłączenia pięciu przewodów do gniazda elektrycznego:

Instalacja jest najczęściej wykonywana „na sucho”, co oznacza, że zazwyczaj żadne dodatkowe przeróbki elektryczne nie są wymagane, a cały proces można dokończyć w ciągu jednego popołudnia.

Modernizacja Oświetlenia i Reflektorów

Decydując się na modernizację instalacji elektrycznej w C-360, warto rozważyć zakup dodatkowych lamp roboczych LED. Są one idealnym rozwiązaniem ze względu na wysoką trwałość i niski pobór prądu, co upraszcza ich włączenie do istniejącej instalacji. Lampy te znacząco przyczyniają się do obniżenia poboru prądu, eliminując obawy o przeciążenie instalacji.

Oryginalnie reflektory w ciągnikach C-360 i C-330 są umieszczone po bokach maski. Jeżeli ciągnik współpracuje z ładowaczem czołowym, warto zmodyfikować lokalizację lamp, montując je w osłonie siatki maski. To nowoczesne podejście ogranicza możliwość zniszczenia lamp podczas pracy z wysięgnikiem ładowacza, poprawiając stabilność i estetykę całego ciągnika.

Typowe Problemy i Rozwiązania

Instalacja elektryczna w ciągniku C-360, choć znana z prostoty, może stanowić wyzwanie. Znajomość typowych usterek i sposobów ich naprawy jest kluczowa dla utrzymania ciągnika w pełnej sprawności.

Problemy z Oświetleniem i Kierunkowskazami

Jednym z najbardziej powszechnych problemów są usterki dotyczące oświetlenia. W momencie, gdy użytkownik zaczyna mieć problemy z oświetleniem, powinien natychmiast zwrócić uwagę na:

• Uszkodzone żarówki: Koszt nowej żarówki wynosi od 10 do 30 złotych, w zależności od modelu i producenta. Jeśli jedna z lamp przestaje działać, może to być tylko kwestia wymiany prostej części.
• Luźne połączenia: Przewody z niepoprawnymi końcówkami mogą powodować sporadyczne zrywanie kontaktu. Sprawdzenie i dociśnięcie połączeń może przynieść znaczną poprawę.
• Uszkodzone przewody: W przypadku, gdy przewód jest pokryty uszkodzeniami mechanicznymi, koszt jego wymiany waha się w granicach 5-10 zł/m, a całość pracy można wykonać samodzielnie w kilka godzin.
• Awaria przekaźników: W przypadku problemów z kierunkowskazami lub światłami stopu, awaria przekaźnika jest częstą przyczyną, wymagającą jego wymiany.

Problemy z Łącznością i Korozją

Powszechnym problemem jest prawidłowe podłączenie gniazda elektrycznego. Nieprawidłowe podłączenie, w szczególności masy, może prowadzić do spięć. Aby temu zapobiec, a także zminimalizować ryzyko śniedzenia i wydłużyć żywotność złącza, niezwykle istotne jest odpowiednie zabezpieczenie końcówek przewodów poprzez pokrycie ich cyną.

Rola Przewodów Sterowniczych i Czujników w Nowoczesnym Rolnictwie

Współczesne maszyny rolnicze coraz częściej korzystają z zaawansowanych systemów sterowania, co sprawia, że przewody sterownicze stają się jeszcze bardziej istotne. Umożliwiają one maszynom wykonywanie skomplikowanych operacji z większą precyzją i powtarzalnością, przyczyniając się do poprawy wydajności i optymalizacji pracy.

Instalacje elektryczne do ciągników rolniczych to również rozbudowane systemy czujników i sensorów, które umożliwiają codzienną pracę z dodatkowym wyposażeniem i sprzętem. Są one integralnym elementem układów, które kontrolują ruchy, operacje oraz funkcje maszyn, łącząc różnorodne komponenty elektryczne i elektroniczne, takie jak przekaźniki, czujniki, silniki, elektrozawory czy wyświetlacze.

Przykładowe zastosowania czujników w wiodących markach obejmują:

• Fendt: Czujniki ciśnienia filtra, ciśnienia wysokiego, zawory.
• John Deere: Czujniki nagrzewania i temperatury paliwa, obrotów, obecności wody w filtrze paliwa, przyspieszenia, prędkości, położenia wahacza, siły uciągu, świateł, zapchania filtrów, położenia ramion, wysokości udźwigu.
• CNH: Czujniki filtra, obrotów, potencjometry, czujniki prędkości, czujniki wałka obrotów.

Potrzeby rolnictwa cyfrowego i precyzyjnego, związane z zastosowaniem kamer, dodatkowego oświetlenia, systemu GPS i automatycznego naprowadzania, wymagają zaawansowanych rozwiązań elektrycznych. Trwałość i wydajność tych systemów jest uzależniona od funkcjonowania wszystkich podzespołów elektryki, które bywają nadmiernie obciążone.

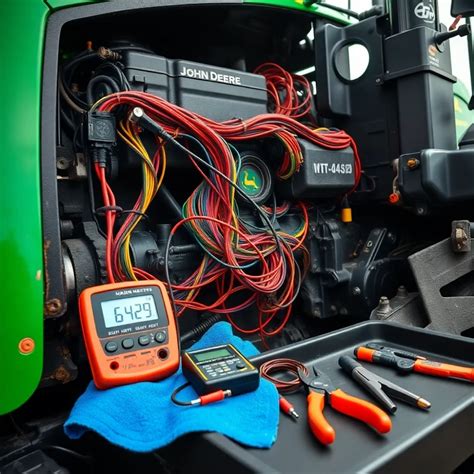

Konserwacja i Serwisowanie Instalacji Elektrycznej

Wszystkie części i elementy wyposażenia ciągników rolniczych oraz innych maszyn rolniczych, nawet te najwyższej jakości, zużywają się podczas codziennej pracy i mogą ulegać awariom. Dzięki skrupulatnym oględzinom ich stanu technicznego oraz adekwatnej odpowiedzi na pierwsze objawy nieprawidłowego funkcjonowania maszyn można uniknąć przestojów generujących straty w gospodarstwie.

Regularny przegląd i wymiana zużytych elementów przed sezonem jest znacznie tańsza niż naprawa w trakcie zbiorów. Nieprawidłowe funkcjonowanie systemu elektrycznego w traktorze wpływa nie tylko na rentowność procesu produkcji żywności, ale również na jego ogólne bezpieczeństwo. Gdy operator nie jest w stanie optymalnie sterować maszyną, może doprowadzić do uszkodzeń. Utrzymanie instalacji elektrycznej w ciągniku rolniczym w dobrym stanie nie jest trudne; wystarczy baczna obserwacja wszystkich systemów. Gdy w układzie nieprawidłowo działa prąd lub oświetlenie, kluczowym problemem może okazać się znalezienie ewentualnych innych usterek maszyny rolniczej.

Gdzie Szukać Wysokiej Jakości Przewodów?

Specjalistyczne sklepy internetowe i hurtownie z częściami do maszyn rolniczych oferują szeroki wybór komponentów elektrycznych, które pozwalają na przywrócenie pełnej sprawności maszynom. Asortyment obejmuje zarówno oryginalne części producentów (zapewniających precyzyjne wykonanie zgodne ze specyfikacją OEM), jak i wysokiej jakości zamienniki. Warto skorzystać z oferty sklepów, które gwarantują trwałość i niezawodność produktów pochodzących od renomowanych producentów.

Dostępne są przewody samochodowe na metry, a także gotowe kable z wtyczkami, rozgałęźniki, gniazda bezpiecznika nożowego, szybkozłączki elektryczne, końcówki oczkowe, gniazda i wyłączniki hermetyczne. Zawsze należy sprawdzić model ciągnika lub maszyny przed zamówieniem, aby potwierdzić zgodność części, montując je zgodnie z instrukcją serwisową, by uniknąć uszkodzeń maszyny.
