W niniejszym artykule omówimy zagadnienie podłączenia przyczepy wyposażonej w dwuobwodowy układ hamulcowy do ciągnika posiadającego jedynie jednoobwodową instalację pneumatyczną. Jest to częsty problem w rolnictwie, zwłaszcza przy wymianie ciągnika na nowszy model lub przy zakupie używanej przyczepy, która może mieć inny typ układu hamulcowego niż ciągnik.
Zasada działania hamulców pneumatycznych
Układy hamulcowe w pojazdach rolniczych, w tym w przyczepach, zazwyczaj opierają się na pneumatyce, wykorzystując sprężone powietrze. Mechanizm ten polega na utrzymywaniu stałego, wysokiego ciśnienia w całym układzie. Hamowanie następuje w momencie, gdy ciśnienie to ulega zmianie, za co odpowiada zawór pneumatyczny uruchamiany pedałem hamulca przez kierowcę. Zużyte powietrze jest uzupełniane przez sprężarkę napędzaną silnikiem pojazdu. W procesie sprężania powietrza następuje kondensacja wody, dlatego powietrze musi być wcześniej osuszone.

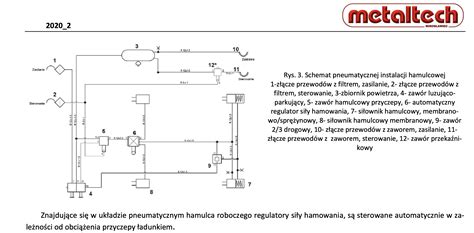

Podział układów hamulcowych
Układy hamulcowe można podzielić na dwa główne typy:
- Układ jednoprzewodowy: W tym systemie jeden przewód pneumatyczny pełni podwójną funkcję - zasila układ hamulcowy przyczepy sprężonym powietrzem oraz steruje włączaniem hamulców. Hamowanie następuje w momencie obniżenia ciśnienia w tym przewodzie.
- Układ dwuprzewodowy: Wymaga on dwóch przewodów pneumatycznych do połączenia ciągnika z przyczepą. Jeden przewód służy do zasilania układu w sprężone powietrze, a drugi do sterowania hamulcami. W tym przypadku sterowanie polega na zwiększeniu ciśnienia w przewodzie sterującym, co powoduje załączenie hamulców.
Układy dwuprzewodowe są stosowane głównie w przyczepach o większej dopuszczalnej masie całkowitej (DMC).
Podłączenie przyczepy dwuobwodowej do ciągnika jednoobwodowego - możliwości i ograniczenia
Bezpośrednie podłączenie przyczepy z dwuobwodowym układem hamulcowym do ciągnika z instalacją jednoobwodową zazwyczaj nie spowoduje jej prawidłowego działania hamulców. W takiej sytuacji, gdy ciągnik jedzie, następuje jedynie pompowanie zbiorników przyczepy, a zanik ciśnienia na złączu nie wywoła hamowania.
Potencjalne rozwiązania i modyfikacje
Istnieje kilka sposobów na rozwiązanie tego problemu, jednak często wymagają one dodatkowych części i modyfikacji:
1. Modyfikacja przyczepy
Jednym z rozwiązań sugerowanych przez użytkowników jest wymiana czerwonej wtyczki (zazwyczaj odpowiedzialnej za zasilanie w układzie dwuobwodowym) w przyczepie na standardową wtyczkę do hamulca jednoobwodowego, taką samą, jaka jest stosowana w ciągniku. Żółty przewód (sterujący) nie jest wówczas wykorzystywany. Zasada działania hamulców w tym przypadku będzie zbliżona do układu jednoobwodowego, gdzie zanik ciśnienia powoduje hamowanie. Warto jednak zaznaczyć, że taka modyfikacja może nie być zgodna z przepisami, jeśli nie zostanie wykonana przez uprawniony warsztat.
2. Modyfikacja ciągnika
Ciągniki wyposażone jedynie w instalację dwuprzewodową można zazwyczaj doposażyć w dodatkowe wyjście pneumatyczne, umożliwiające podłączenie instalacji jednoprzewodowej. Jest to rozwiązanie, które pozwala na korzystanie z różnych typów przyczep. Należy jednak pamiętać, że podczas doczepiania dwóch przyczep, obie powinny mieć ten sam typ układu hamulcowego.

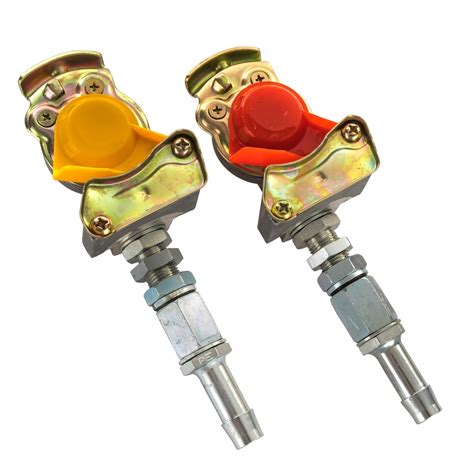

3. Złącza i przewody
Kluczowe jest prawidłowe podłączenie przewodów hamulcowych. W układzie dwuobwodowym:
- Czerwony przewód: Odpowiada za zasilanie zbiorników przyczepy.
- Żółty przewód: Odpowiada za sterowanie pracą hamulca zasadniczego.
W przypadku podłączenia przyczepy dwuobwodowej do ciągnika jednoobwodowego, należy zwrócić uwagę na zastosowanie odpowiednich złączy. Niektórzy sugerują użycie złączek starszego typu (tzw. czarnych), które mogą umożliwić działanie hamulców w trybie zbliżonym do jednoobwodowego.
4. Alternatywa: hamulce hydrauliczne
W sytuacji, gdy ciągnik nie posiada instalacji pneumatycznej lub jest ona niewystarczająca do obsługi przyczepy, można rozważyć adaptację przyczepy do współpracy z hydraulicznym układem hamulcowym ciągnika. Rozwiązanie to jest zazwyczaj tańsze niż tworzenie od podstaw instalacji pneumatycznej w ciągniku. Wymaga ono:
- Siłowników hamulcowych pneumatyczno-hydraulicznych: Zastępują one fabryczne siłowniki pneumatyczne. Należy dobrać odpowiedni model pod kątem mocy i skoku, a w razie potrzeby zmodyfikować mocowania.
- Przewodów hydraulicznych: Odpowiedniej długości przewody do przenoszenia oleju pod ciśnieniem z ciągnika do siłowników.
- Kostki rozdzielającej: Do połączenia przewodu zasilającego z siłownikami przy każdej osi.
- Złączy hamulcowych: Umożliwiających szybkie podłączenie przewodów.
Należy pamiętać, że w systemach hydrauliczno-pneumatycznych, w przeciwieństwie do dwuprzewodowych układów pneumatycznych, zazwyczaj występuje tylko jeden przewód roboczy. Brak automatycznego hamulca w przypadku odpięcia przyczepy jest wadą, którą można rozwiązać za pomocą zaworu bezpieczeństwa z linką mocowaną do ciągnika.
CASE IH Advanced Trailer Brake system - Zaawansowany układ hamulcowy
Kwestie prawne i bezpieczeństwo
Samodzielne dokonywanie znaczących zmian konstrukcyjnych w układzie hamulcowym pojazdu, w tym w przyczepach rolniczych, może być niezgodne z przepisami prawa. Zgodnie z przepisami, samodzielne zmiany konstrukcyjne jakiejkolwiek części układu hamulcowego są zabronione, z wyłączeniem pojazdów przystosowanych do kierowania przez osoby niepełnosprawne oraz pojazdów modernizowanych przez uprawnione jednostki. "Rzeźba" w garażu może narazić użytkownika na konsekwencje prawne w przypadku kontroli lub wypadku. Zaleca się zlecenie takich przeróbek wyspecjalizowanym firmom, które wystawią odpowiednie dokumenty potwierdzające wykonanie usługi.
W przypadku zakupu przyczepy, warto zwrócić uwagę na jej homologację i dostępne wersje układów hamulcowych. Niektórzy producenci, jak np. Pronar, oferują przyczepy z różnymi opcjami hamulców, które można wybrać podczas zamawiania.
Kolejność podłączania przewodów pneumatycznych
Prawidłowa kolejność podłączania przewodów pneumatycznych jest kluczowa dla bezpieczeństwa i poprawnego działania hamulców. Chociaż konkretne zapisy mogą się różnić w zależności od modelu ciągnika i przyczepy, ogólne zasady są następujące:
Przy sprzęganiu (podłączaniu przyczepy):
- Przewód czerwony (zasilający): Podłączany jako pierwszy.
- Przewód żółty (sterujący): Podłączany jako drugi.
- Przewody elektryczne i ABS (jeśli występują): Podłączane na końcu.
Przy rozprzęganiu (odłączaniu przyczepy):
Czynności wykonuje się w odwrotnej kolejności:
- Odłączenie przewodów elektrycznych i ABS.
- Odłączenie przewodu żółtego (sterującego).
- Odłączenie przewodu czerwonego (zasilającego).
Należy pamiętać o zgaszeniu silnika i wyłączeniu zapłonu przed rozpoczęciem podłączania lub odłączania przewodów, aby uniknąć błędów w komputerze pokładowym ciągnika.
