W każdym gospodarstwie rolniczym kluczową rolę odgrywają przyczepy rolnicze, a co za tym idzie - zaczepy, które umożliwiają ich bezpieczne i efektywne połączenie z ciągnikiem. Wybór odpowiedniego zaczepu ma fundamentalne znaczenie dla bezpieczeństwa pracy, komfortu użytkowania oraz trwałości sprzętu. W tym artykule omówimy różne typy zaczepów dostępnych na rynku, zwracając szczególną uwagę na adaptery zaczepu kulowego na zaczep rolniczy ciągnikowy.
Czym jest zaczep do przyczepy?
Zaczep do przyczepy to element, dzięki któremu można przymocować przyczepę do pojazdu ciągnącego. Pozwala on ograniczyć szarpnięcia, zapewniając płynniejszą jazdę. Zazwyczaj zaczep posiada wskaźnik zużycia, który informuje o konieczności wymiany elementu, oraz wskaźnik poprawności sprzęgu, potwierdzający prawidłowe podłączenie przyczepy do maszyny. W kontekście tego artykułu skupiamy się na zaczepach tylnych do przyczep rolniczych.
Rodzaje zaczepów do ciągników rolniczych
Rynek oferuje szeroką gamę zaczepów, dostosowanych do różnorodnych potrzeb i typów maszyn rolniczych. Poniżej przedstawiamy najpopularniejsze rozwiązania:
Zaczep transportowy (manualny i automatyczny)
Klasyczny zaczep transportowy
Klasyczny zaczep transportowy jest w pełni manualny i służy do podłączania standardowych, dwuosiowych przyczep rolniczych. Ma postać sworznia, który umieszcza się w otworach zlokalizowanych w ramionach widlastego uchwytu.
Zaczep automatyczny ATS
Zaczep automatyczny - zaczep transportowy (górny) z reguły przeznaczony na ucho dyszla 40 mm, o sworzniu 38 mm lub 31 mm. Jest to jeden z najpopularniejszych rodzajów zaczepów. Cechuje go wysoka trwałość, łatwa wymiana części zamiennych oraz szybkie sprzęganie z drugą przyczepą bez udziału operatora (jest samozatrzaskowy). Komfort użytkowania zapewnia minimalny luz w wersji ze sworzniem 38 mm. Przeznaczony jest do zamocowania w korpusie ciągnika rolniczego (w tzw. szynie).
Automatyczny zaczep (zaczep zatrzask do przyczepy) wyposażony jest w mechanizm zatrzaskowy, uruchamiany przez ucho przyczepy, które wywiera nacisk na języczek, powodując połączenie maszyny z ciągnikiem. Aby rozłączyć zestaw, wykorzystuje się linkę sterującą, co eliminuje konieczność wysiadania z traktora.
Zaczep kulowy do przyczepy
Zaczep kulowy do przyczepy to rodzaj zaczepu transportowego, charakteryzujący się dużą wytrzymałością na naciski pionowe. Bez problemu współpracuje z różnego rodzaju przyczepami. Dobre zaczepy kulowe są wyjątkowo wytrzymałe, szczególnie przy dużych obciążeniach, i odporne na duże naprężenia, co gwarantuje długi czas użytkowania.
Zaczepy kulowe pozwalają łatwo i szybko łączyć się z przyczepą. Wykonane z solidnych materiałów, zapewniają niezawodność. Są zunifikowane i dopasowane do kul o średnicy 50 mm. W porównaniu do zaczepów Piton Fix, których konstrukcja wydaje się być podobna, gwarantują cichszą pracę oraz szerokie kąty odchylenia podczas poruszania się po nierównym terenie, co skutkuje mniejszą liczbą drgań.

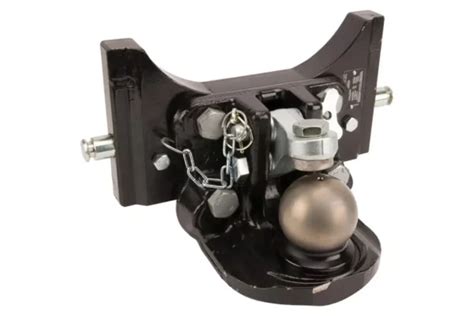

Zaczep kulowy K80
Zaczepy K80 to najbardziej standardowe zaczepy kulowe, które umożliwiają łatwe i szybkie podłączenie przyczepy do pojazdu. Na kulę o średnicy 80 mm nakłada się ucho łyżkowe, które blokuje się w położeniu transportowym z wykorzystaniem trzpienia zlokalizowanego nad czaszą dyszla. Zawleczka blokuje trzpień, podobnie jak w zaczepie Piton Fix. Przy ciągniku jest zaczep kulowy, który współpracuje głównie z przyczepami typu tandem. Zaczepy K80 wyróżniają się długą żywotnością.
Kula zaczepu o średnicy 80mm zapewnia perfekcyjne połączenie bez luzu, charakteryzujące się dużą wytrzymałością na naciski pionowe, komfortem użytkowania oraz niskim zużyciem w czasie pracy. Przeznaczony jest do połączenia ciągnika z maszyną wyposażoną w dedykowane ucho dyszla K80.
Zaczep typu „ucho”
Zaczepy typu „ucho” są dość popularne i można je znaleźć we wszystkich przyczepach, a także wykorzystywać z każdym ciągnikiem. Niestety, dużą wadą tego rozwiązania jest to, że wraz z upływem czasu otwory stają się coraz większe, co może przyczyniać się do wstrząsów podczas jazdy. W takich sytuacjach zaleca się wprasowanie odpowiedniej tulei w otwór, która będzie się wycierać zamiast zaczepu. Zdecydowanie lepszym wyborem są jednak zaczepy kulowe, które eliminują problem zbyt dużego luzu.
Zaczep hitch
W przypadku zaczepu hitch rolę elementu sprzęgającego pełni hak, a na jego położenie może wpływać układ hydrauliczny ciągnika. Ten typ zaczepu charakteryzuje się najwyższym kosztem wykonania. Zaczepy tego typu są bardzo praktyczne, wygodne oraz bezpieczne. Nie ma potrzeby manipulowania przy przyczepie w celu zmiany położenia dyszla w pionie. Zaczepy hitch są łatwe w obsłudze, montaż i demontaż jest prosty, co pozwala zaoszczędzić czas.
Zaczep dolny i Piton Fix
Dawniej zaczep dolny służył jako zaczep rolniczy, obecnie jednak jego zastosowanie jest inne. Ma kształt delikatnego stożka i świetnie koresponduje z dyszlem o średnicy 50 mm bez tulei. Może być wykorzystywany w przypadku każdego urządzenia, które wywiera duży nacisk na końcówkę dyszla typu tridem lub tandem.
Jednym z rodzajów zaczepów dolnych jest zaczep typu Piton Fix. To zaczep zakładany na czop oraz blokowany od góry, wyposażony w sworzeń 48 mm o kształcie lekkiego stożka. Współgra on z uchem dyszla o średnicy 50 mm toroidalnym (bez tulei), które w położeniu roboczym jest unieruchamiane przez zapadkę ze sworzniem blokującym.
Zaczep górny
Zaczep górny służył dawniej jako zaczep transportowy, obecnie jednak nie musi pełnić takiej funkcji. Jest projektowany z myślą o uchu dyszla 40 mm oraz sworzniu 38 mm lub 31 mm. Ma wiele pozytywnych cech: jest wytrzymały, można go szybko sprzęgać i jest wygodny w użytkowaniu (zapewnia jedynie minimalny luz). Co więcej, łatwo wymienić do niego poszczególne części. Można go zamontować w tzw. szynie, w korpusie traktora.
Rama zaczepowa (korpus zaczepu, sanki, drabinka)
Rama zaczepowa to specjalny adapter mocowany do bloku skrzyni biegów (transmisji) w ciągniku rolniczym. Pozwala na szybki montaż różnych typów zaczepów oraz płynną regulację wysokości sprzęgu.
Zaczep z łącznikiem dyszla
Zaczep z łącznikiem dyszla to tylny zaczep do przyczepy rolniczej, który eliminuje potrzebę kupowania poszczególnych części osobno. Montaż tego typu elementu jest prosty, a sam komponent wykazuje się dużą trwałością, pod warunkiem prawidłowego użytkowania.
Trzypunktowy zaczep kulowy
Trzypunktowy, stalowy zaczep z powłoką antykorozyjną zapewnia stabilność i niezawodność. Precyzyjne spawanie wzmacnia konstrukcję, dostosowując ją do zróżnicowanych wymagań roboczych. Łatwy w montażu i demontażu zaczep kulowy jest kompatybilny z większością ciągników wyposażonych w dwupunktowy zaczep, gwarantując płynną pracę. Konstrukcja z kołkami i wtyczkami umożliwia szybki montaż i demontaż, oszczędzając czas i zwiększając wydajność. Ten trzypunktowy układ zawieszenia jest kompatybilny z ciągnikami kompaktowymi, takimi jak Kubota, Mahindra, Ford, Yanmar, John Deere i Massey Ferguson, eliminując problemy z kompatybilnością. Jest zaprojektowany do wymagających zadań, takich jak holowanie, odśnieżanie i uprawa gleby, a jego solidna konstrukcja zapewnia stabilną pracę podczas akcji ratunkowych i ciężkich prac, co czyni go niezwykle wszechstronnym.
Zaczepy kulowe do przyczep, głowice zaczepowe, sprzęgi AK 161 i AK 270 - AL-KO Technology
Wózek do naczep
Wózek do naczep pozwala podczepiać duże naczepy do ciągników, co umożliwia przewożenie dużych ładunków. Może mieć różne konstrukcje - czasem na zawiasach, czasem sztywny. Może być usytuowany na tandemie lub mieć jedną oś. Posiadając taki wózek, nie ma potrzeby dodatkowego posiadania ciągnika siodłowego.
W przypadku wózka do naczep istotne są przede wszystkim: jakość materiału oraz poziom zużycia. Zaleca się zakup wózka sztywnego zamiast na zawiasie, ponieważ ten drugi z czasem ulega "wyrobieniu".
Na co zwrócić uwagę przy wyborze zaczepu do przyczepy?
Wybierając zaczep, należy zwrócić uwagę na kilka kluczowych aspektów:
- Materiały wykonania: Zaczepy powinny być wykonane z materiałów odpornych na korozję i uszkodzenia mechaniczne, zdolnych wytrzymać bardzo duże ciężary i obciążenia.
- Łatwość obsługi i bezpieczeństwo: Zaczepy powinny być proste w obsłudze i gwarantować bezpieczeństwo podczas pracy.
- Niezawodność: Wybór produktów cechujących się wysoką niezawodnością jest kluczowy dla długotrwałego i bezproblemowego użytkowania.
- Elementy wzmacniające: Niektóre zaczepy są wyposażone w elementy wzmacniające całą konstrukcję, co zwiększa ich wytrzymałość.
- Homologacja: Zaczep powinien posiadać homologację, potwierdzającą jego zgodność z normami bezpieczeństwa.
- Wytrzymałość na przeciążenia: Należy zwrócić uwagę na ten parametr, aby dopasować zaczep do specyfiki pracy.
- Naciski pionowe: Jeśli w przyczepach pojawiają się duże naciski pionowe na zaczep, najlepiej wybrać zaczep kulowy K80.
- Uciąg: Wytrzymałość zaczepu należy dopasować do typu przyczepy i modelu ciągnika.
- Kompatybilność: Zaczepy często są projektowane z myślą o konkretnych modelach ciągników oraz przyczep o określonych kształtach lub gabarytach, dlatego muszą być do nich odpowiednio dopasowane.
Zaczepy do maszyn rolniczych muszą charakteryzować się wyjątkową wytrzymałością i niezawodnością, aby sprostać wymaganiom intensywnej pracy w polu. Kluczowe jest, aby były wykonane z materiałów odpornych na korozję i uszkodzenia mechaniczne, co zapewnia ich długotrwałe użytkowanie.
Innowacje w zaczepach rolniczych
Obecnie obszar działalności producentów zaczepów skupia się nie tylko na produkcji tradycyjnych zaczepów do maszyn rolniczych, ale także na opracowywaniu i wdrażaniu nowoczesnych rozwiązań. Przykładem są systemy awaryjnego odczepiania maszyny. Ich działanie polega na możliwości natychmiastowego odpięcia urządzenia od ciągnika w przypadku wywrócenia się lub wystąpienia innego rodzaju awarii zagrażającej życiu lub zdrowiu kierowcy pojazdu.
