Przyczepa wywrotka: kompleksowy przewodnik po konstrukcji, budowie i zasadzie działania

Przyczepa-wywrotka to niezwykle przydatne narzędzie w każdym gospodarstwie rolnym, budownictwie czy sektorze transportowym. Za jej pomocą można łatwo transportować i rozładowywać materiały sypkie, takie jak ziarna zbóż, piasek, cement, nawozy, a nawet gruz. Przyczepy te posiadają zdolność do kiprowania, czyli przechylania skrzyni ładunkowej w taki sposób, by umieszczony na niej materiał uległ wysypaniu siłą grawitacji. W porównaniu z wywrotkami samochodowymi, przyczepy wywrotki są znacznie wydajniejsze w użyciu, mają dużą ładowność i są tańsze.

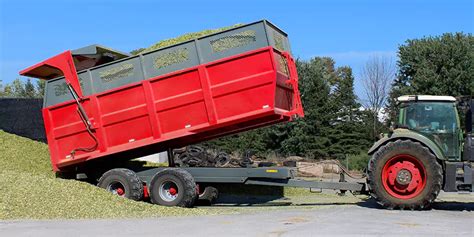

Konstrukcja i budowa przyczepy wywrotki

Podstawowym elementem każdej przyczepy rolniczej jest solidna rama, która przenosi obciążenia i odpowiada za stabilność konstrukcji. Do jej produkcji stosuje się stal konstrukcyjną o podwyższonej wytrzymałości, dzięki czemu nie ulega deformacjom nawet przy przewozie ciężkich ładunków. Na trwałość wpływają także zabezpieczenia antykorozyjne oraz precyzyjne spawy, które sprawiają, że przyczepy rolnicze mogą pracować intensywnie przez wiele sezonów.

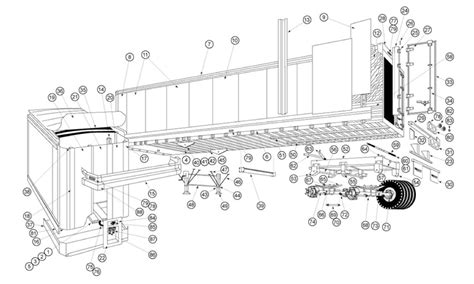

Elementy składowe przyczepy wywrotki

• Rama nośna: spawana z profili stalowych, stanowi szkielet całej konstrukcji.
• Dyszel: z zaczepem dopasowanym do kategorii TUZ lub zaczepu dolnego ciągnika.
• Osie i ogumienie: jedna lub dwie osie (a nawet tandem lub tridem w większych modelach) z ogumieniem terenowym, dopasowanym do warunków pracy.
• Hamulce: mechaniczne lub pneumatyczne, muszą być dostosowane do masy pojazdu (przyczepy o ładowności powyżej 10 ton wymagają dwuobwodowych hamulców pneumatycznych).
• Skrzynia ładunkowa (nadwozie): wykonana z elementów metalowych (stal lub aluminium), dzięki czemu jest w stanie przewozić ładunki o znacznej objętości i wadze. Może mieć kształt półokrągły (tzw. "wanna") lub kwadratowy.
• Układ hydrauliczny kiprowania: kluczowy element umożliwiający unoszenie i przechylanie skrzyni ładunkowej.

Materiały i ich specyfika

Do produkcji przyczep wywrotek używa się metalu - stali lub aluminium. Wybór materiału zależy od przeznaczenia przyczepy:

• Aluminiowy korpus: jest lżejszy, co zwiększa ładowność przyczepy, ponieważ sama przyczepa nie zmniejsza uciągu pojazdu. Aluminium jest również odporne na rdzę i oferuje lepszą wartość odsprzedaży, choć koszty początkowe są wyższe. Grubość ścianki wynosi około 3 mm. Przyczepy aluminiowe wykorzystywane są do transportu lekkich produktów i często wyposażone są w zawieszenia pneumatyczne.
• Stalowy korpus: zapewnia maksymalną wytrzymałość i jest odporny na uszkodzenia spowodowane kamieniami i ostrymi odłamkami. Urządzenia stalowe wykonane z blach o grubości 6 mm (w przypadku konstrukcji skorupowych nawet 6-8 mm) służą do dostarczania towarów stałych i towarów o dużej wadze.

Kształt nadwozia i pojemność

Przyczepy wywrotki dostępne są w kształtach półokrągłych (tzw. "wanna") i kwadratowych. Te pierwsze nie mają szwów po bokach, dzięki czemu rozładunek jest szybszy, ale taka zabudowa nadaje się głównie do towarów sypkich. Pojemność przyczep wywrotek waha się od 25 do 70 m³, co jest znacznie większą wartością w porównaniu z wywrotkami samochodowymi.

Zasada działania przyczepy wywrotki

Zasada działania przyczepy wywrotki opiera się na mechanicznym unoszeniu skrzyni ładunkowej, najczęściej za pomocą układu hydraulicznego. Operator ma możliwość regulowania kąta wywrotu, co pozwala na precyzyjne wysypywanie materiału w wybrane miejsce. Dzięki nowoczesnym układom sterowania, mechanizm jest intuicyjny w obsłudze i nie wymaga zaawansowanej wiedzy technicznej.

Mechanizm wywrotu hydraulicznego

Podstawowym elementem każdej przyczepy wywrotki jest mechanizm, który umożliwia uniesienie skrzyni ładunkowej i wyładowanie jej zawartości. Najczęściej spotykanym rozwiązaniem jest wykorzystanie siłowników hydraulicznych.

• Siłownik hydrauliczny: znajduje się z przodu przyczepy i zawiera tłok otoczony płynem hydraulicznym. Napędzany przez ciśnienie oleju hydraulicznego, podnosi jeden z boków przyczepy, co pozwala na swobodne wysypanie materiału. Wywrot realizowany jest przez hydrauliczny siłownik teleskopowy, zazwyczaj pięcioczłonowy, który przy skoku 1200 mm pozwala na kąt wywrotu do 55° przy ciśnieniu roboczym 180 bar.
• Układ przewodów i szybkozłączy: siłownik jest podłączony do ciągnika za pomocą węża hydraulicznego, którego zakończenie umieszcza się na przedniej stronie przyczepy.
• Zawór sterujący: w ciągniku (sekcja jednostronnego działania) oraz zawory bezpieczeństwa zapobiegające zbyt szybkiemu opadaniu.
• Źródło ciśnienia: jest nim pompa hydrauliczna ciągnika, dlatego tak istotne jest dopasowanie zapotrzebowania przyczepy do wydajności układu w danym modelu traktora.

W nowoczesnych wywrotkach zamki blokujące burty sterowane są pneumatycznie z kabiny kierowcy, natomiast w starszych modelach spotyka się burty zamykane przy pomocy ręcznie zwalnianych klamer.

Rodzaje wywrotu

Nie wszystkie przyczepy wywrotki działają tak samo. W zależności od konstrukcji i przeznaczenia, wyróżnia się dwa główne rodzaje wywrotu:

• Wywrot jednostronny: umożliwia wyładunek tylko w jednym kierunku - najczęściej na tył (wywrot tylny) lub na bok (wywrot boczny). Przyczepy z wywrotem tylnym podnoszą się z przodu i wysypują wszystko tyłem, co jest tradycyjną konstrukcją. Przyczepy z wywrotem bocznym przechylają się na jedną stronę, co jest bardziej efektywne na zboczach lub nierównym terenie, gdzie tylny wyładunek nie jest optymalny.
• Wywrot trójstronny: oferuje większą elastyczność, umożliwiając wywrot materiału na trzy różne strony - na tył, lewo i prawo. Dzięki temu są bardziej wszechstronne i znajdują zastosowanie w sytuacjach, gdzie dostęp do miejsca rozładunku jest ograniczony. W rolnictwie możliwość wysypania zboża bez konieczności manewrowania przyczepą to duża oszczędność czasu i paliwa.

Typy mechanizmów podnoszenia

Różne mechanizmy podnoszenia wpływają na wydajność przyczepy:

• Cylindry teleskopowe: zapewniają mocny udźwig początkowy i większe kąty zrzutu, co jest idealne w przypadku twardych materiałów, takich jak mokra glina.
• Podnośniki nożycowe: wykorzystują mechanizm składania, co czyni je zazwyczaj bardziej przystępnymi cenowo i wydajnymi w typowych pracach transportowych.
• Systemy dwutłokowe: dzielą siłę podnoszenia między dwa cylindry, zapewniając zrównoważoną pracę.

Rodzaje przyczep rolniczych i ich zastosowanie

W nowoczesnym rolnictwie wybór odpowiedniego rodzaju przyczepy ma znaczenie dla efektywności pracy w gospodarstwie. Rodzaje przyczep rolniczych są bardzo zróżnicowane i dostosowane do różnorodnych zadań transportowych.

Przyczepy rolnicze wywrotki

Przyczepy rolnicze wywrotki to jedne z częściej stosowanych typów przyczep w gospodarstwach rolnych. Ich konstrukcja zazwyczaj oparta jest na solidnej ramie stalowej, co pozwala na bezpieczny transport dużych ilości materiału nawet w trudnych warunkach terenowych. Ich charakterystyczne cechy to:

• Automatyczny wyładunek: poprzez mechanizm wywrotu (jednostronny, dwustronny lub trójstronny).
• Szybki rozładunek: materiałów sypkich, takich jak zboża, nawozy, kiszonka czy piasek, bez konieczności ręcznego przenoszenia ładunku.
• Wysoka nośność: idealne rozwiązanie nie tylko dla gospodarstw rolnych, ale również dla firm zajmujących się budownictwem rolniczym i utrzymaniem dróg.

Małe przyczepy wywrotki „półagro”

Niewielkie przyczepy rolnicze wywrotki tego typu są idealne do współpracy z mini ciągnikami, quadami i traktorkami ogrodowymi. Świetnie sprawdzają się w sadach, ogrodach i małych gospodarstwach. Dzięki hydraulicznemu wywrotowi pozwalają szybko rozładować ziemię, nawozy lub drewno, przy zachowaniu kompaktowych wymiarów i łatwego manewrowania.

Przyczepy skorupowe (tzw. „wanny”)

Charakteryzują się zamkniętą, monolityczną skrzynią ładunkową, idealną do transportu ciężkich materiałów o dużej gęstości, takich jak kamienie, gruz czy ziemia. Brak w nich burt, a część ładunkowa wykonana jest z grubej blachy (6-8 mm). Konstrukcja skorupowa zapewnia wysoką trwałość i odporność na uszkodzenia mechaniczne. Rozładunek odbywa się poprzez hydrauliczne lub mechaniczne podniesienie przyczepy, co pozwala na szybkie i kontrolowane opróżnienie zawartości.

Inne rodzaje przyczep rolniczych

• Przyczepy z otwieranymi burtami: elastyczne transportowo, z możliwością otwierania burt bocznych i tylnych, co ułatwia dostęp do ładunku. Przydatne przy przewozie palet, skrzyniopalet, big-bagów i innych materiałów pakowanych luzem.
• Przyczepy objętościowe: zamiast wywrotu mają przesuwaną podłogę, a ładowność nawet do 52 m³.
• Platformy niskopodłogowe: posiadają demontowalne najazdy i słupki, przeznaczone do transportu maszyn i sprzętu.

Rodzaje przyczep wywrotek ze względu na mocowanie

Nie wszystkie przyczepy wywrotki są takie same. Znajomość różnych typów pomoże wybrać tę odpowiednią do Twoich potrzeb.

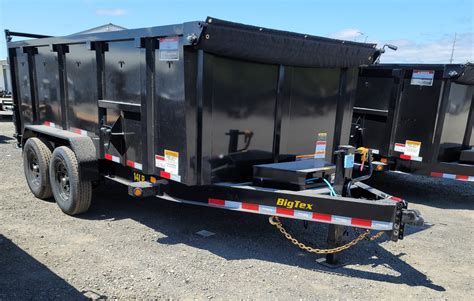

Przyczepy wywrotki z funkcją zderzaka (Bumper Pull)

Montowane są do standardowego zaczepu kulowego w samochodzie ciężarowym. Są najpopularniejszym typem i występują w wersjach od kompaktowych modeli o szerokości 1,5 m do większych o szerokości 2,1 m. Przyczepy te sprawdzają się doskonale w domach i małych firmach, które potrzebują elastyczności bez konieczności stosowania specjalnego zestawu holowniczego. Ich niewielkie rozmiary ułatwiają poruszanie się po obszarach mieszkalnych i ciasnych placach budowy.

Przyczepy wywrotki typu „gęsia szyja” (Gooseneck)

Mocuje się je do zaczepu w skrzyni ładunkowej samochodu ciężarowego. Taka konfiguracja zapewnia lepszą stabilność i rozkład masy, a przyczepy te mogą przewozić znacznie cięższe ładunki. Zapewniają również lepszą kontrolę podczas jazdy po autostradach i nierównym terenie. Profesjonalni wykonawcy, którzy często przewożą ładunki o maksymalnej ładowności, preferują przyczepy typu „gęsia szyja” ze względu na ich niezawodność i bezpieczeństwo.

Przyczepy wywrotki niskoprofilowe

Przyczepy wywrotki o niskim profilu są bliżej podłoża, co ułatwia załadunek ręczny i zmniejsza ryzyko obrażeń. Jeśli często ładuje się towary ręcznie, a nie maszynowo, konstrukcja o niskim profilu może znacznie zmniejszyć obciążenie pleców.

Wymiary i parametry techniczne

Dobór wymiarów naczepy wywrotki to nie kwestia estetyki, lecz czystej praktyki, decydującej o wszystkim, od ładowności i stabilności, po spalanie, bezpieczeństwo i trwałość pojazdu. Na pierwszy rzut oka wszystkie naczepy wywrotki wyglądają podobnie, jednak kilka centymetrów różnicy w długości czy wysokości burty potrafi diametralnie zmienić ich możliwości załadunkowe.

Najczęściej spotykane wymiary i pojemność

• Długość: 7,2-8,5 metra.
• Szerokość: 2,30-2,38 metra.
• Wysokość burty: 1,4-1,7 metra.

W praktyce daje to od 24 do 33 m³ pojemności w konstrukcjach stalowych i nawet 35-45 m³ w wersjach aluminiowych. Przykładowo, skrzynia o wymiarach 7,5 × 2,3 × 1,5 m mieści około 26 m³ materiału. Podniesienie burt do 1,7 m zwiększa pojemność o kolejne 4 m³, co w skali dnia czy tygodnia może przełożyć się na jeden dodatkowy kurs mniej, a więc realną oszczędność paliwa i czasu.

Ładowność i liczba osi

Ile ton ładunku może przewieźć mechanizm, zależy od liczby osi. Małe przyczepy wywrotki zazwyczaj wytrzymują 2260-3160 kg. Średnie przyczepy wytrzymują 4160-5460 kg. Duże przyczepy komercyjne mogą przewozić 6260 kg lub więcej. Jeśli przyczepa będzie miała dwie osie, pojazd będzie mógł przewieźć do 25 ton produktów.

Przepisy prawne

Przepisy w Polsce i UE są dość jasne: maksymalna szerokość naczepy to 2,55 m (dla izoterm 2,60 m), wysokość całego zestawu nie może przekraczać 4 m, a długość ciągnika z naczepą to maksymalnie 16,5 m. Zbyt wysoka skrzynia przy standardowym siodle może sprawić, że zestaw przekroczy dopuszczalną wysokość - wtedy nawet wiadukt potrafi stać się problemem.

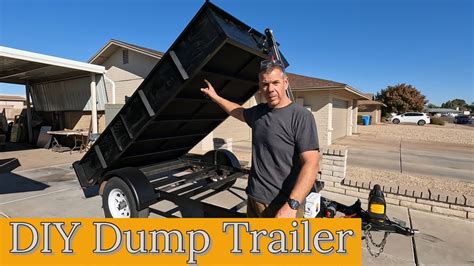

Samodzielna budowa przyczepy wywrotki

Posiadając starą przyczepę lub rozrzutnik, którego już nie używamy, mamy doskonałą podstawę do wykonania na jego bazie wywrotki-przyczepy. Niezależnie od tego, czy jest ona jednoosiowa czy dwuosiowa, proces będzie ten sam.

Krok po kroku: przeróbka starej przyczepy

1. Usunięcie przestrzeni ładunkowej: pierwszym krokiem jest usunięcie przestrzeni ładunkowej, tak by pozostała sama rama. Trzeba odkręcić burty oraz podłogę, a jeśli elementy te zostały do ramy przyspawane, konieczne będzie ich odcięcie za pomocą szlifierki kątowej.
2. Wykonanie dodatkowej ramy: następnie z odpowiednio grubych kątowników wykonuje się dodatkową ramę, która będzie służyć jako podstawa podłogi przestrzeni ładunkowej.
3. Montaż siłownika hydraulicznego: by przyczepa wywrotka mogła spełniać swoje zadanie, konieczne jest zamontowanie siłownika hydraulicznego. Jego zadaniem będzie unoszenie i przechylanie przestrzeni ładunkowej. Miejsce jego montażu należy wykonać z grubych blach i umieścić w okolicach centralnej części ramy. Siłownik w górnej części ma kulę, która musi zostać wprowadzona do gniazda, które należy zaplanować pod ramą części ładunkowej (kipra).
4. Podłączenie węży hydraulicznych: do siłownika należy podłączyć wąż hydrauliczny, a jego zakończenie umieścić na przedniej stronie przyczepy, by łatwo było podpinać go do odpowiednich gniazd w ciągniku.
5. Modyfikacje dla wywrotu trójstronnego: jeśli chcemy posiadać przyczepę rolniczą wywrotkę 3-stronną, czyli pozwalającą na wysypywanie ładunku na lewo, prawo oraz do tyłu, trzeba wykonać dodatkowe modyfikacje. Konieczne będzie zamocowanie specjalnych zawiasów oraz blokad po każdej stronie ramy.

Jak można się przekonać, samodzielne wykonanie przyczepy-wywrotki nie jest zadaniem trudnym. Wystarczy posiadać starą przyczepę lub rozrzutnik, które z użyciem szlifierki kątowej oraz spawarki można zmodyfikować, by stanowiły solidną bazę do budowy takiego pojazdu.

Bezpieczeństwo i eksploatacja przyczep wywrotek

Dla bezpiecznego użytkowania pojazdów ważne jest równomierne rozłożenie obciążenia wewnątrz nadwozia. Przed rozpoczęciem załadunku konieczne jest ustawienie ciągnika w jednej linii z przyczepą. Zabrania się przebywania z tyłu podczas załadunku.

Zasady prawidłowej pracy

• Prawidłowe rozmieszczenie ładunku: należy pamiętać, żeby po załadowaniu masa wywrotki nie przekraczała maksymalnego dopuszczalnego obciążenia, zaś ładunek był równomiernie rozłożony w przestrzeni skrzyni i nie przekraczał jej objętości.
• Jazda z opuszczoną skrzynią ładunkową: niedopuszczalne jest prowadzenie wywrotki, której skrzynia ładunkowa jest podniesiona.
• Stabilne podłoże: przed kiprowaniem należy zawsze zadbać o stabilne podłoże i prawidłowe ustawienie zestawu.
• Uwzględnienie zwrotności: podczas jazdy kierowca musi brać pod uwagę zwrotność nie tylko ciągnika, ale także urządzenia holowniczego.

Konserwacja i typowe usterki

Usterki przyczep najczęściej wynikają z przeciążenia, braku konserwacji i naturalnego zużycia podzespołów. Zużycie łożysk piast - brak smarowania prowadzi do luzów i przegrzania. Systematyczna obsługa techniczna to najlepszy sposób na wydłużenie żywotności przyczepy i uniknięcie kosztownych napraw. Dbanie o układ jezdny, zawieszenie, hamulce i elektrykę to inwestycja w bezpieczeństwo, a także niższe koszty. Dobrze utrzymana przyczepa rolnicza jest gwarancją bezproblemowej pracy w sezonie i mniejszego ryzyka awarii.
