Jednoosiowa przyczepa przeznaczona jest do transportu wszelkiego typu materiału w pracach rolniczych, ogrodniczych i komunalnych. Przyczepa-wywrotka to bardzo przydatna rzecz w każdym gospodarstwie - za jej pomocą można łatwo transportować i rozładowywać materiały sypkie, takie jak ziarna zbóż, piasek czy cement. Przyczepy takie mają zdolność do kiprowania, a więc przechylania skrzyni ładunkowej w taki sposób, by umieszczony na niej materiał uległ wysypaniu siłą grawitacji.

Konstrukcja i parametry techniczne

Skrzynia ładunkowa ma możliwość wywrotu za pomocą teleskopowego siłownika hydraulicznego sterowanego z pozycji kierowcy ciągnika. Pojemność skrzyni ładunkowej można powiększyć stosując nadstawki siatkowe lub pełne o wysokości 80 cm. Przyczepa wyposażona jest w hamulec najazdowy, a użytkownik ma możliwość wyboru koloru lakieru - niebieski, zielony lub czerwony.

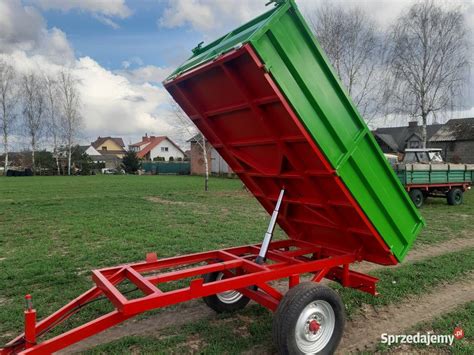

Wybór typu przyczepy

• Przyczepa jednoosiowa: łatwiejsza do manewrowania, zwłaszcza podczas cofania, jednak jej ładowność jest mniejsza, gdyż część ciężaru spoczywa na zaczepie ciągnika.
• Przyczepa dwuosiowa: pozwala zabrać większą ilość ładunku, a jej konstrukcja jest stabilniejsza.

Samodzielna budowa przyczepy wywrotki

Posiadając starą przyczepę lub rozrzutnik, mamy doskonałą podstawę do wykonania na jego bazie wywrotki. Proces przeróbki obejmuje kilka kluczowych etapów:

1. Przygotowanie ramy: Należy usunąć przestrzeń ładunkową, odkręcając lub odcinając szlifierką kątową burty i podłogę.
2. Wzmocnienie konstrukcji: Z odpowiednio grubych kątowników wykonujemy dodatkową ramę, stanowiącą podstawę podłogi przestrzeni ładunkowej.
3. Montaż siłownika: Miejsce montażu siłownika należy wykonać z grubych blach i umieścić w okolicach centralnej części ramy. Siłownik w górnej części posiada kulę, która musi zostać wprowadzona do gniazda zaplanowanego pod ramą części ładunkowej (kipra).
4. Instalacja hydrauliczna: Do siłownika należy podłączyć wąż hydrauliczny, którego zakończenie umieszcza się na przedniej stronie przyczepy w celu łatwego podpięcia do ciągnika.

Jeśli chcemy posiadać przyczepę rolniczą wywrotkę 3-stronną, konieczne będzie zamocowanie specjalnych zawiasów oraz blokad po każdej stronie ramy.

Siłowniki hydrauliczne: zasada działania i dobór

Siłownik wywrotu przyczepy to cylinder odpowiedzialny za wyładunek. Zastosowanie systemu napędzanego cieczą roboczą pozwala na obsługę ciężarów rzędu 5t, 5,5t, a nawet 8t. W typowym układzie znajduje się zbiornik na olej, pompa oraz zawory sterujące.

Kryteria doboru siłownika

Diagnostyka i konserwacja

Siłownik hydrauliczny zużywa się z czasem, zwłaszcza przy intensywnej pracy. Do najczęstszych objawów awarii należą:

• Opóźniona reakcja przy podnoszeniu lub opuszczaniu skrzyni.
• Samoczynne opadanie skrzyni przy dłuższym uniesieniu.
• Nierównomierna praca, przeskakiwanie lub stukanie.
• Rysy lub ślady korozji na powierzchni tłoczyska.

W przypadku stwierdzenia luzów na tłoku lub wycieków, należy rozebrać siłownik i ocenić jego stan. Jeśli cylinder jest porysowany lub wewnętrzne elementy

Przyczepa wywrotka: budowa, siłownik hydrauliczny i samodzielna modyfikacja

Przyczepa-wywrotka to niezwykle przydatne narzędzie w każdym gospodarstwie rolniczym, ogrodniczym czy komunalnym. Za jej pomocą można łatwo transportować i rozładowywać wszelkiego typu materiały sypkie, takie jak ziarna zbóż, piasek czy cement.

Przyczepy takie mają zdolność do kiprowania, czyli przechylania skrzyni ładunkowej w taki sposób, by umieszczony na niej materiał uległ wysypaniu siłą grawitacji. W poniższym artykule przedstawimy szczegółowe informacje dotyczące budowy przyczep wywrotek, roli siłowników hydraulicznych oraz krok po kroku, jak można samodzielnie zbudować taką przyczepę.

Wprowadzenie do przyczep wywrotek

Jednoosiowa przyczepa przeznaczona jest do transportu wszelkiego typu materiału w pracach rolniczych, ogrodniczych, komunalnych. Niemniej należy pamiętać, że przyczepa 1-osiowa wywrotka jest łatwiejsza do manewrowania, zwłaszcza podczas cofania, jednak jej ładowność jest mniejsza (część ciężaru spoczywa na zaczepie ciągnika i jego konstrukcji).

Natomiast przyczepa dwuosiowa wywrotka będzie mogła zabrać większą ilość ładunku, a jej konstrukcja będzie stabilniejsza.

Budowa i funkcjonalność przyczepy wywrotki

Skrzynia ładunkowa ma możliwość wywrotu za pomocą teleskopowego siłownika hydraulicznego sterowanego z pozycji kierowcy ciągnika. Pojemność skrzyni ładunkowej można powiększyć, stosując nadstawki. Stosowane są nadstawki siatkowe lub pełne, o wysokości zazwyczaj 80 cm. Przyczepa wyposażona jest w hamulec najazdowy. Istnieje możliwość wyboru koloru lakieru - niebieski, zielony, czerwony.

Siłownik hydrauliczny - serce układu wywrotu

Siłownik wywrotu przyczepy to, jak sama nazwa wskazuje, cylinder odpowiedzialny za wyładunek oraz skip. Zastosowanie systemu napędzanego cieczą roboczą pozwala w tym segmencie osiągać naprawdę imponujące wyniki. Dobry cylinder lub siłownik hydrauliczny do wywrotki będzie w stanie pracować z ciężarami rzędu 5t, 5,5t, a nawet 8t!

W kwestii ładunku i wyładunku hydraulika obok pneumatyki praktycznie zdominowała rynek. Taki sprzęt jak cylindry 2-członowe, teleskopowe 3-członowe, niskie 4-członowe oraz niskie 5-członowe znajdują powszechne zastosowanie w przemyśle rolniczym, maszynowym i budowlanym.

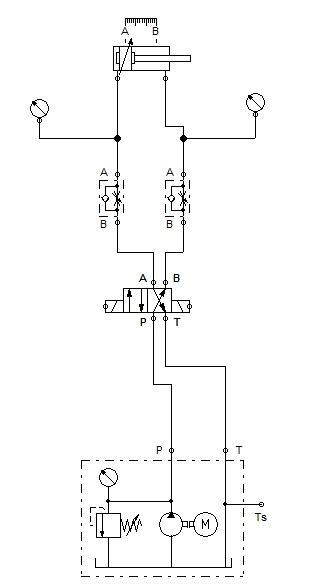

Zasada działania siłownika hydraulicznego

Siłowniki do wywrotu przyczep rolniczych są kluczowymi elementami, które umożliwiają kontrolowane podnoszenie i opuszczanie platformy wywrotki. Działają na zasadzie przekazywania siły hydraulicznej i wykorzystują zasadę działania cylindra. W typowym układzie zasilanym pracą cieczy roboczej do wywrotu znajduje się jeszcze zbiornik na olej, pompa oraz zawory sterujące.

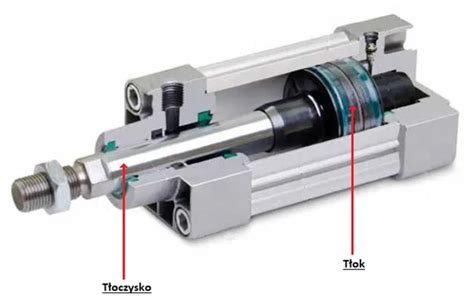

Głównym elementem jest tu siłownik hydrauliczny, który składa się z cylindra oraz tłoka poruszającego się wewnątrz cylindra. Cylinder i tłok są szczelnie połączone, co tworzy zamkniętą przestrzeń, w której znajduje się olej. Proces wywrotu przyczepy rolniczej rozpoczyna się poprzez włączenie pompy, która zasysa olej ze zbiornika i przepływa do siłownika hydraulicznego. Gdy olej hydrauliczny napływa, powoduje nacisk na tłok, który z kolei generuje siłę wewnętrzną. Ta siła jest przekazywana na mechanizm podnoszący platformę wywrotki, powodując jej podniesienie.

Aby opuścić platformę, zawory sterujące odpowiednio się ustawia, co umożliwia przepływ oleju w przeciwnym kierunku. Przepływ ten kontrolują zawory, które otwierają się lub zamykają, umożliwiając swobodny przepływ lub blokując go.

Uniwersalność siłowników hydraulicznych

Siłowniki do wywrotu przyczep odznaczają się nieskomplikowaną budową oraz niską awaryjnością. Od swego kształtu dorobiły się także drugiej nazwy - cylindry hydrauliczne dwustronne. Obecnie mało jest dziedzin, w których nie można ich spotkać. Funkcjonują w górnictwie, energetyce, hutnictwie czy właśnie w rolnictwie i technice gospodarczej. Ze względu na możliwość przenoszenia naprawdę dużych obciążeń przy relatywnie niedużym zapotrzebowaniu na energię, znalazły zastosowanie również w przemyśle maszynowym.

W technice rolniczej przede wszystkim używa się ich do wywrotek. A to dlatego, że ruch posuwisto-zwrotny, który gwarantują, pomaga w podnoszeniu i przenoszeniu przedmiotów. Stanowią ponadto powszechny widok na taśmach produkcyjnych w halach fabrycznych. Praktycznie każdy żuraw czy koparka działa z nimi jako napędem elementów ruchomych.

Samodzielna budowa przyczepy wywrotki: Krok po kroku

Jak można się przekonać, samodzielne wykonanie przyczepy-wywrotki nie jest zadaniem trudnym. Wystarczy posiadać starą przyczepę lub rozrzutnik, które z użyciem szlifierki kątowej oraz spawarki można zmodyfikować, by stanowiły solidną bazę do budowy takiego pojazdu.

Przygotowanie podstawy

Posiadając starą przyczepę lub rozrzutnik, którego już nie używamy, mamy doskonałą podstawę do wykonania na jego bazie wywrotki-przyczepy. Niezależnie czy jest ona jednoosiowa czy dwuosiowa, proces będzie ten sam. Pierwszym co trzeba zrobić w ramach przeróbki to usunąć przestrzeń ładunkową, tak by pozostała sama rama. Trzeba odkręcić burty oraz podłogę, a jeśli elementy te zostały do ramy przyspawane, to konieczne będzie ich odcięcie za pomocą szlifierki kątowej.

Budowa ramy

Następnie z odpowiednio grubych kątowników wykonujemy dodatkową ramę, która będzie służyć jako podstawa podłogi przestrzeni ładunkowej.

Montaż siłownika hydraulicznego

By przyczepa wywrotka dwuosiowa lub jednoosiowa mogła spełniać swoje zadanie, konieczne jest zamontowanie siłownika hydraulicznego. Jego zadaniem będzie unoszenie i przechylanie przestrzeni ładunkowej. Miejsce jego montażu należy wykonać z grubych blach i umieścić w okolicach centralnej części ramy.

Siłownik w górnej części ma kulę, która musi zostać wprowadzona do gniazda, które należy zaplanować pod ramą części ładunkowej (kipra). Do siłownika należy podłączyć wąż hydrauliczny, a jego zakończenie umieścić na przedniej stronie przyczepy, by łatwo było podpinać go do odpowiednich gniazd w ciągniku.

Wywrotka 3-stronna

Jeśli chcemy posiadać przyczepę rolniczą wywrotkę 3-stronną, czyli pozwalającą na wysypywanie ładunku na lewo, prawo oraz do tyłu, trzeba wykonać dodatkowe modyfikacje. Konieczne będzie zamocowanie specjalnych zawiasów oraz blokad po każdej stronie ramy. Potem wystarczy zamontować siłownik hydrauliczny wraz z wężami, oraz zawiasy i blokady, które umożliwią przechylanie kipra na wybraną stronę.

Przykład konstrukcji: wywrotka skorupowa jednoosiowa 8t

Dla wywrotki skorupowej jednoosiowej o ładowności około 8 ton, rama główna może być wykonana z ceownika 200, który ma około 80 mm szerokości. Należy zastosować ramkę pod kołyskę siłownika ze wzmocnieniami od spodu, uwzględniając, że górna krawędź stopki ceownika może nie być równoległa z dolną krawędzią stopki, co wymaga odpowiednich spoin.

Wspornik osi (element między osią a ramą) może być wykonany z teownika szerokostopowego HEB 120, którego stopy ścięto o jeden cm (do 100 mm), aby były oparte na osi jak najbliżej piasty. Ceownik ten jest ścięty pod skosem i zadekowany blachą 8 mm. Oś hamowana, często pochodząca od rozrzutnika, jest wyposażona w opony 400/60/15.

Wybór odpowiedniego siłownika do przyczepy wywrotki

Dobór odpowiedniego siłownika do przyczepy jest istotny dla efektywnego i bezpiecznego działania układu. Wybierając go, koniecznie trzeba wziąć pod uwagę kilka ważnych wskazań:

• Maksymalne obciążenie: Należy uwzględnić maksymalne obciążenie, jakie będzie musiał on unieść. Obciążenie to zależy od wielu czynników, takich jak rozmiar przyczepy, typ ładunku, który będziemy przewozić oraz maksymalna masa całkowita platformy. Należy też dobrze zrozumieć wymagania ładunku, aby dobrać element o odpowiedniej sile podnoszenia.
• Rozmiar siłownika: Kolejnym ważnym czynnikiem jest rozmiar samego siłownika, który powinniśmy dostosować do wymiarów przyczepy. Należy wziąć pod uwagę długość jego skoku oraz długość złożonego i rozłożonego stanu. Podzespół powinien też mieć odpowiednie wymiary, aby zapewnić wystarczającą swobodę ruchu i uniknąć kolizji z innymi elementami przyczepy.
• Prędkość ruchu: Oprócz tego należy również zwrócić uwagę na prędkość ruchu siłownika. W zależności od potrzeb i specyfikacji przyczepy wymaga się szybkiego podnoszenia lub opuszczania platformy.

Awarie, konserwacja i regeneracja siłowników hydraulicznych

Siłownik hydrauliczny do wywrotu przyczepy zużywa się z czasem, szczególnie przy intensywnej pracy z ładunkiem. Objawy awarii nie zawsze są widoczne od razu, bowiem na początku układ może jeszcze działać częściowo poprawnie. Wielu rolników odkłada wymianę na później, natomiast awaria zwykle przychodzi w najmniej odpowiednim momencie - na polu, w trakcie załadunku lub rozładunku.

Objawy awarii siłownika

Pierwszym sygnałem problemu jest opóźniona reakcja przy podnoszeniu lub opuszczaniu skrzyni ładunkowej. Z kolei przy dłuższym uniesieniu wywrotki siłownik zaczyna samoczynnie opadać. Warto także obserwować, czy siłownik nie przeskakuje, nie wydaje stuków lub nie przechyla się na bok podczas pracy. Jeśli na powierzchni tłoczyska pojawiają się rysy lub ślady korozji, należy wymienić cały element. Zniszczona powierzchnia powoduje dalsze zużycie uszczelniaczy i może uszkodzić pompę. Trzeba też uważać na opóźnione podnoszenie, bo to może oznaczać uszkodzenie zaworu przeciążeniowego.

Najczęstsze uszkodzenia i części zamienne

Części do siłowników hydraulicznych stosowanych w wywrocie przyczep zużywają się nierównomiernie. Największe obciążenia występują w obrębie tłoczyska oraz uszczelnień. Często wymieniane są też pierścienie zgarniające i prowadzące. W siłownikach teleskopowych awarii ulegają także sekcje wysuwne, które narażone są na przeciążenia i zabrudzenia z pola. W przypadku stwierdzenia luzów na tłoku, wycieku z uszczelnienia lub nieregularnej pracy wysuwu należy rozebrać siłownik i ocenić jego stan. Jeśli cylinder jest porysowany lub wewnętrzne elementy są skorodowane, regeneracja może nie przynieść efektu.

Prawidłowy montaż siłownika

Siłownik wywrotu przyczepy pracuje pod dużym ciśnieniem, dlatego jego montaż musi być wykonany dokładnie. Nawet drobne niedopasowanie elementów prowadzi do szybkiego zużycia uszczelnień lub uszkodzenia mocowań. Rolnicy często montują siłownik na stare uchwyty lub bez odpowiedniego smarowania powierzchni współpracujących. Ważne, by przed montażem sprawdzić, czy długość całkowita siłownika pasuje do przyczepy. Z kolei skok roboczy musi odpowiadać wymaganej wysokości podniesienia skrzyni. Błąd w tej kwestii może skutkować brakiem pełnego wysuwu lub zablokowaniem tłoka.

Konserwacja siłownika

Siłownik hydrauliczny wywrotu to element, który pracuje pod dużym obciążeniem. Warto więc dbać o jego stan, bowiem nawet niewielkie zaniedbanie może prowadzić do poważnych uszkodzeń. Regularna konserwacja nie tylko wydłuża jego żywotność, ale także zapobiega kosztownym przestojom w pracy przyczepy. Dodatkowo warto co kilka miesięcy sprawdzić, czy na tłoczysku nie pojawiły się rysy. Jeśli są widoczne gołym okiem, to znak, że coś uszkodziło powierzchnię.

Rozróżnianie przyczyn awarii

Nie każda usterka wywrotu wynika z uszkodzonego siłownika. Zdarza się, że przyczepa nie podnosi się poprawnie, choć sam siłownik jest sprawny. Dlatego trzeba umieć rozróżnić, kiedy przyczyną jest nieszczelność siłownika, a kiedy awaria pompy lub zaworu hydraulicznego. Z kolei jeśli olej w ogóle nie płynie do siłownika, a pompa pracuje z oporem, warto sprawdzić filtr i zawór sterujący. Przecież nie zawsze pierwszy podejrzany okazuje się winny.

Regeneracja czy nowy siłownik?

Regeneracja siłownika wywrotu to popularna opcja wśród rolników, którzy chcą oszczędzić na kosztach zakupu nowej części. Jednak nie zawsze warto iść tą drogą. Przede wszystkim trzeba ocenić stan tłoczyska, cylindra oraz elementów uszczelniających. Jeśli siłownik ma rysy, luzy lub jest skorodowany od środka, regeneracja może okazać się krótkotrwałym rozwiązaniem.

Trzeba jednak pamiętać, że nie każdy warsztat wykona regenerację z należytą precyzją. W praktyce zdarza się, że naprawiony siłownik przecieka już po kilku tygodniach pracy. Dlatego warto porównać ceny nowych siłowników do kosztów usługi. Jeśli masz przyczepę o standardowej konstrukcji i często korzystasz z wywrotu, inwestycja w nowy siłownik daje pewność, że nie zawiedzie w kluczowym momencie.

Dostępność komponentów hydraulicznych

Sklepy internetowe oferują Państwu cały komplet hydrauliki do wywrotki, a także wybór podzespołów do nich. W serwisach online znaleźć można między innymi modele o skoku 40mm, 800mm, 910mm, a nawet 2150mm. Ponadto dostępne są wersje z mocowaniem i bez, a także łożyska, panewki i inne podzespoły, wymienniki, odpowiedniki i zamienniki. Cylindry te sprawdzą się świetnie do maszyn rolniczych, ale nie tylko. Choć generalnie psują się one bardzo rzadko, warto mieć dobre źródło tych podzespołów na wypadek usterki.
