Prawidłowe działanie wycieraczek przedniej szyby jest kluczowe dla bezpieczeństwa i komfortu pracy operatora maszyny budowlanej, takiej jak koparka JCB JS czy ładowarka. W niniejszym artykule przedstawiono wskazówki dotyczące diagnozowania i rozwiązywania problemów związanych z wycieraczkami, w tym z uszkodzonymi ramionami, oraz kwestie związane z dostępem do mechanizmów w niektórych modelach.
Diagnostyka problemów z wycieraczką
W przypadku niedziałającej wycieraczki, należy przeprowadzić systematyczną diagnostykę. Często problem nie leży w samym ramieniu, ale w układzie elektrycznym lub mechanicznym.
Sprawdzenie podstawowych elementów
- Silnik wycieraczki: Należy upewnić się, że silnik otrzymuje zasilanie i działa poprawnie.
- Przekaźnik: Sprawdzić przekaźnik odpowiedzialny za pracę wycieraczek.
- Bezpieczniki: Zweryfikować stan bezpieczników w obwodzie wycieraczek.
- Włącznik: Dokładnie zbadać włącznik wycieraczek w kabinie, ponieważ często jest on źródłem problemu. W jednym z przypadków, włącznik był całkowicie nieobecny, a przewody wciśnięte w profil kabiny.
Kwestie związane z układem elektrycznym

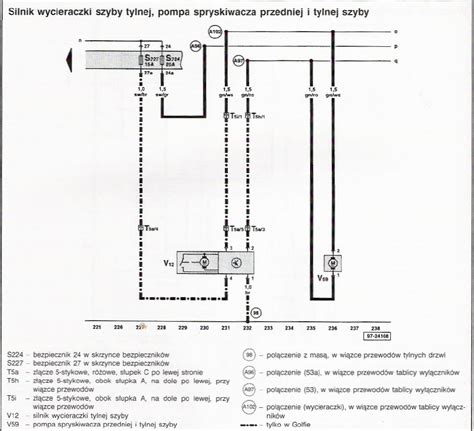

W maszynach Atlas 1404 z rocznika 1996, napięcie z klawisza może docierać do płyty przewodem 9-15 (pierwszy stopień), ale nie uruchamiać żadnego przekaźnika. Drugi stopień klawisza może załączać przekaźnik, ale bez napięcia na styku 30. Napięcie to pojawia się, gdy wycieraczka zostanie poruszona poprzez podanie napięcia na styk 87 lub 87a, co odpowiada 1 i 2 biegowi wycieraczek i ustawi ramię wycieraczki w położenie inne niż wyjściowe. Po włożeniu przekaźnika, wycieraczka wraca na swoje miejsce i przestaje działać. Jest to złożony problem elektryczny, wymagający szczegółowej analizy schematu.
Czujnik napinacza paska
Dodatkowym problemem może być brak przewodów do czujnika napinacza paska. Aby zidentyfikować te przewody, konieczne jest sprawdzenie schematu elektrycznego maszyny.
Wyłącznik otwartej szyby
W niektórych maszynach, takich jak Atlas 1404, istnieje wyłącznik od otwartej szyby, znajdujący się na dole po prawej stronie przedniej szyby. Może on blokować działanie wycieraczek, jeśli szyba nie jest prawidłowo zamknięta.
Jedna wycieraczka nie działa? Jak zdiagnozować wycieraczki i ich połączenia?
Dostęp do mechanizmu wycieraczki w ładowarkach
W ładowarkach, takich jak modele 531-70, dostęp do silnika wycieraczki jest często utrudniony i wymaga demontażu elementów kabiny.
Demontaż górnego podszybia
Aby uzyskać dostęp do zbiornika na olej hamulcowy oraz zbiornika na płyn do spryskiwaczy, a także do mechanizmu wycieraczek, konieczne jest zdjęcie górnego podszybia. W podszybiu widać pręty i szpilki, które wchodzą w gniazda. W modelu 531-70 były to mosiężne lub brązowe gwinty wtopione w plastik. Dostęp do silnika wycieraczki jest możliwy od wewnątrz kabiny, po zdemontowaniu bocznej zaślepki od bezpieczników i wykręceniu plastiku, na którym montowane były bezpieczniki i przekaźniki.
Zbiornik na płyn do spryskiwaczy
Warto zwrócić uwagę na rozmiar zbiornika na płyn do spryskiwaczy; w modelu 531 mieścił on nawet 15 litrów płynu.
Naprawa wygiętego ramienia wycieraczki
Jeśli problem dotyczy samego wygiętego ramienia wycieraczki, należy podjąć decyzję o jego naprawie lub wymianie. W zależności od stopnia uszkodzenia, ramię można próbować delikatnie wyprostować, jednak w wielu przypadkach bezpieczniej i skuteczniej będzie je wymienić na nowe. Upewnienie się, że ramię jest proste i prawidłowo przylega do szyby, jest kluczowe dla efektywnego usuwania wody i zapewnienia dobrej widoczności.
