Wózek widłowy to podstawowy pojazd transportu bliskiego, powszechnie stosowany w logistyce, branży handlowej, sektorze produkcyjnym czy pracach budowlanych. Choć standardowo kojarzony jest z widłami do palet, jego funkcjonalność można znacząco rozszerzyć. Jednym z najbardziej kluczowych elementów osprzętu dodatkowego jest ramię załadunkowe, często nazywane również wysięgnikiem lub ramieniem żurawia.
Czym jest ramię załadunkowe (wysięgnik) w wózku widłowym?

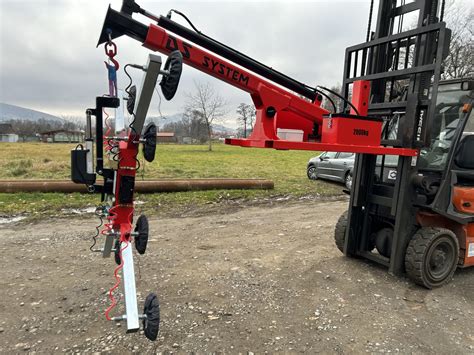

Zadaniem, które pełni wysięgnik do wózka widłowego, jest przemieszczanie zawieszonych ładunków w poziomie i w pionie. Często jest on określany również jako żuraw teleskopowy - choć to tylko jedna z odmian tego osprzętu. Ramię załadunkowe umożliwia transport ładunków o dużych gabarytach oraz sprawny rozładunek kontenerów, do których dostęp standardowymi widłami byłby utrudniony.
Użycie ramienia żurawia lub wysięgnika nakładanego na widły wózka widłowego może znacząco rozszerzyć możliwości manipulacyjne urządzenia. Wysięgniki mają często regulowaną długość i mogą wyróżniać się dużym udźwigiem. Wyróżnia się m.in. wysięgniki z hakiem, nastawne oraz wyposażone we wciągarkę. Wózek widłowy doposażony w taki osprzęt może być wykorzystany do przenoszenia dźwigarów, bel, a także innych zawieszonych ładunków.
Zasady bezpiecznej eksploatacji ramienia załadunkowego
Zastosowanie ramienia załadunkowego wymaga dokładnej weryfikacji kompatybilności, stanu technicznego oraz przestrzegania zasad bezpieczeństwa, aby uniknąć ryzyka awarii i wypadków. Przed rozpoczęciem pracy należy wykonać kilka istotnych kroków:
- Weryfikacja DTR: Należy sprawdzić w Dokumentacji Techniczno-Ruchowej (DTR) wysięgnika, z jakim rodzajem i udźwigiem wózka może on współpracować.
- Zgodność z producentem wózka: Trzeba zapoznać się z DTR wózka i sprawdzić, czy producent przewiduje możliwość współpracy z wysięgnikiem montowanym na widłach.
- Inspekcja techniczna: Zanim zacznie się korzystać z zestawu, należy dokładnie sprawdzić stan techniczny obu urządzeń, w tym stan połączeń śrubowych i zabezpieczeń.
- Zasady BHP: Podczas pracy należy dbać o prawidłowe mocowanie ładunku, unikanie przeciążeń oraz utrzymywanie stabilności wózka.
Wózki widłowe do pracy na zewnątrz - wiedza w pigułce | Jungheinrich
Maszt jako podstawa układu podnoszenia
Maszt to jeden z najważniejszych elementów konstrukcyjnych wózka widłowego, odpowiadający za podnoszenie ładunków na wymaganą wysokość. To właśnie na nim spoczywa ciężar przekazywany przez ramię załadunkowe lub widły. Wybór odpowiedniego masztu powinien być dostosowany do specyfiki zadań i miejsca pracy.
| Typ masztu | Charakterystyka | Zastosowanie |
|---|---|---|
| Simplex (pojedynczy) | Konstrukcja jednoczęściowa oparta na jednej ramie. | Prace na niskich wysokościach, proste zadania magazynowe. |
| Duplex (podwójny) | Składa się z dwóch sekcji: ramy zewnętrznej i wewnętrznej. | Rozwiązanie typowe dla wózków o wyższym udźwigu i średniej wysokości podnoszenia. |
| Triplex (potrójny) | Zbudowany z trzech sekcji (dwóch ram wewnętrznych i jednej zewnętrznej). | Największy zasięg, idealny do magazynów wysokiego składowania. |
Ważnym parametrem jest również wolny skok, czyli wysokość, na jaką widły mogą się unieść bez podnoszenia całego profilu masztu. Jest to niezwykle przydatne w przestrzeniach z ograniczoną wysokością, np. przy załadunku do niskich ciężarówek.
Specjalistyczne wózki z ramionami teleskopowymi
W logistyce kontenerowej i ciężkim przemyśle stosuje się dedykowane maszyny, które posiadają wbudowane ramię teleskopowe zamiast tradycyjnego masztu pionowego.

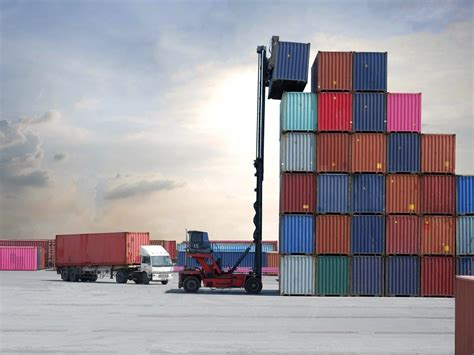

Reachstacker
Reachstacker, podobnie jak wózek kontenerowy, należy do grupy wózków z przeciwwagą. Podczas gdy zwykły wózek kontenerowy sztapluje kontenery tylko w pierwszym rzędzie, Reachstacker może sztaplować ładunki nawet do trzeciego rzędu, maksymalnie 6-krotnie jeden na drugim. Jest to możliwe dzięki obecności potężnego ramienia teleskopowego i sile udźwigu około 50 ton.
Wózek teleskopowy (ładowarka teleskopowa)
Wózek teleskopowy znajduje zastosowanie przede wszystkim w budownictwie, rolnictwie i przemyśle. Dzięki ramieniu teleskopowemu może zostać osiągnięta wysokość nawet do 30 metrów. Maksymalny udźwig w dostępnych modelach wynosi do 21 ton. Pojazdy te często posiadają napęd spalinowy na wszystkie koła oraz różne tryby sterowania, w tym sterowanie krabowe do poruszania się w ciasnych pomieszczeniach.
Akcesoria zwiększające funkcjonalność i bezpieczeństwo
Wózek widłowy może zostać wyposażony w szereg dodatkowych akcesoriów, które zmieniają jego przeznaczenie:
- Przedłużki do wideł: umożliwiają transport ładunków o dużych gabarytach.
- Trzpienie nośne: służą do transportowania ładunków formowanych w okrąg, np. drutu.
- Łyżki i czerpaki: przeznaczone do transportowania materiałów sypkich i prac ziemnych.
- Chwytaki: do ładunków niestabilnych, takich jak rury, bele papieru, tkaniny czy beczki.
- Obrotnice: umożliwiające opróżnianie pojemników.

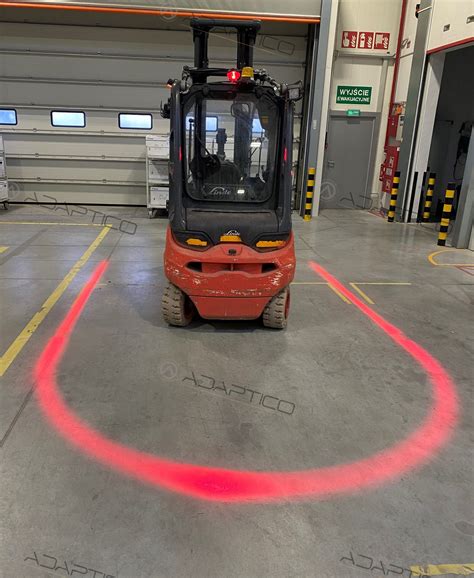

Dla zapewnienia najwyższego bezpieczeństwa stosuje się systemy wspierające operatora. Lampy Red Zone emitują światło wyznaczające strefę bezpieczeństwa wokół pojazdu, natomiast system IPAS wysyła alarm w razie ryzyka kolizji z pieszym lub innym pojazdem. Nowoczesne rozwiązania, jak system kamer IVIEW+, zapewniają pełny podgląd otoczenia i automatyczną detekcję ruchu.
