Wózki Widłowe Sterowane Kompaktowo i Ich Eksploatacja

Współczesne operacje magazynowe i logistyczne wymagają precyzyjnych i efektywnych rozwiązań w zakresie transportu wewnętrznego. Wózki widłowe, szczególnie te sterowane kompaktowo lub ręcznie (w znaczeniu prowadzenia przez operatora idącego obok lub stojącego na platformie), odgrywają kluczową rolę w zapewnieniu płynności pracy i bezpieczeństwa. Niniejsza artykuł przedstawia charakterystykę, budowę, zasady eksploatacji oraz konserwacji tego typu maszyn.

Specjalistyczne Wózki Magazynowe: Przykład COMBI-CS

Wózek magazynowy COMBI-CS został zaprojektowany z myślą o bezpieczeństwie i efektywności pracy, szczególnie w ograniczonych przestrzeniach. Jest wyposażony w opatentowane wielopozycyjne ramię sterujące, co zapewnia operatorowi maksymalną widoczność nawet w wąskich korytarzach roboczych.

Sterownicą wózka można obracać w lewo lub prawo, co pozwala operatorowi pozostać z boku maszyny. Takie rozwiązanie gwarantuje pełną widoczność ładunku oraz wideł, przy jednoczesnym zachowaniu pełnej kontroli nad wózkiem i ramieniem sterującym. Wielopozycyjne ramię sterujące COMBI-CS umożliwia pracę wózkiem w bardzo wąskich korytarzach roboczych. Bezpieczeństwo było głównym priorytetem podczas projektowania tego modelu, podobnie jak w przypadku innych produktów marki Combilift.

Multifunkcyjna sterownica zapewnia sprawne obracanie tylnego koła przyciskiem, umożliwiając operatorowi pozostanie poza strefą zagrożenia upadkiem ładunku i wykonywanie w tej pozycji operacji magazynowych.

Budowa Wózka Widłowego: Główne Komponenty

Konstrukcja wózka widłowego jest złożona i składa się z wielu elementów, które współpracują ze sobą, aby zapewnić bezpieczne i efektywne podnoszenie oraz transport ładunków. Poniżej przedstawiono podstawowe komponenty:

• Maszt - podstawowy element układu podnoszenia ładunku.
• Siłownik podnoszenia - odpowiedzialny za ruch wideł w pionie.
• Karetka - element ruchomy na maszcie, do którego mocowane są widły, służy do zapewnienia stabilności ładunku.
• Widły - podstawowy element funkcyjny służący do przenoszenia materiałów. Najczęściej w kształcie litery L, mogą posiadać różne długości. Powszechnie stosuje się różnego typu osprzęt oraz przedłużki. Widły powinny być umiejscowione symetrycznie na środku i zabezpieczone w odpowiedniej pozycji.
• Rama bezpieczeństwa (klatka bezpieczeństwa) - wykonana z wytrzymałego materiału, chroni operatora przed spadającym ładunkiem i przedmiotami.
• Kierownica - umożliwia zmianę kierunku jazdy. Wózek posiada wspomaganie układu kierowniczego. Ustawienie przechyłu kierownicy jest możliwe indywidualnie dla operatora; odblokowanie kolumny kierowniczej następuje poprzez przesunięcie dźwigni w dół (znajduje się po lewej stronie od kolumny kierowniczej).
• Fotel - miejsce operatora. Należy ustawić fotel w pozycji komfortowej i zapewniającej łatwy dostęp do wszystkich przyrządów sterujących. Pozycję fotela można odblokować przesuwając dźwignię pod fotelem w prawo. Na tylnym oparciu znajduje się wspornik, na którym za pomocą klucza można ustawić wagę operatora.
• Pokrywa silnika.
• Przeciwwaga.
• Koło tylne.
• Siłownik przechyłu - kontroluje kąt nachylenia masztu.

Elementy Sterujące i Wskaźniki na Desce Rozdzielczej

Każdy operator wózka widłowego powinien być zaznajomiony z rozmieszczeniem i działaniem elementów sterujących oraz wskaźników, które dostarczają kluczowych informacji o stanie maszyny.

Panel Wskaźników

Na desce rozdzielczej znajdują się następujące wskaźniki i kontrolki:

• Licznik motogodzin (mth) - wskazuje czas pracy silnika.
• Wskaźnik temperatury oleju w skrzyni biegów - jeśli znajduje się na czerwonym polu, należy natychmiast zatrzymać wózek i zmniejszyć prędkość silnika w celu jego ochłodzenia.
• Wskaźnik ilości paliwa w zbiorniku - należy sprawdzić, czy ilość paliwa jest wystarczająca na dzień pracy.
• Wskaźnik ładowania akumulatora.
• Lampka ciśnienia oleju - zapala się, gdy ciśnienie oleju jest za niskie.
• Kontrolki ostrzegawcze - zapalają się po przekręceniu stacyjki do pozycji „ON” i gasną po uruchomieniu silnika.
• Kontrolka przegrzania silnika - zapala się podczas pracy silnika, gdy zostanie przekroczona standardowa temperatura. Jeśli wskaźnik znajduje się na czerwonym polu, należy natychmiast zatrzymać wózek.
• Wskaźnik zanieczyszczenia (osadu, wody).

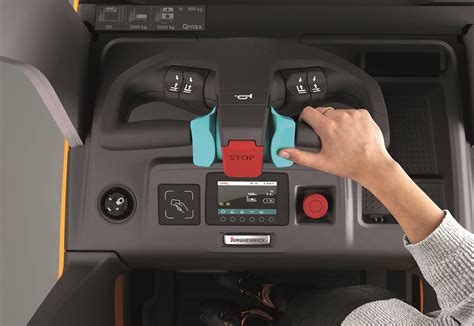

Sterowanie Operacyjne

Prawidłowe użytkowanie elementów sterujących jest kluczowe dla bezpieczeństwa i efektywności pracy:

• Stacyjka - przekręcenie kluczyka do pozycji „ON” powoduje zapalenie się wskaźników. W pozycji „START” uruchamiany jest rozrusznik silnika. Nie należy trzymać rozrusznika załączonego dłużej niż 5 sekund. Po wyłączeniu stacyjki większość funkcji wózka jest nieaktywna, a kluczyk można wyjąć.
• Pedał powolnego poruszania się - pozwala na dokładne manewrowanie wózkiem widłowym.
• Pedał gazu - wciskanie pedału powoduje zwiększenie obrotów silnika, a zarazem zwiększenie prędkości wózka widłowego.
• Dźwignie skrzyni biegów - zamocowane są w podłodze, oferują 2 prędkości jazdy zarówno w przód, jak i w tył. Przed zmianą biegów należy upewnić się, czy pedał sprzęgła jest wciśnięty maksymalnie. Należy zatrzymać całkowicie wózek przed zmianą dźwigni kierunku jazdy.
• Dźwignia przechyłu masztu - steruje ustawieniem przechyłu masztu.
• Sterowanie kierownicą - kręcenie w lewo powoduje skręt wózka widłowego w lewą stronę, a kręcenie w prawo powoduje skręt wózek w prawą stronę.
• Hamulec postojowy - przed jego odblokowaniem należy najpierw nacisnąć pedał hamulca roboczego lewą nogą.
• Stopnie i rączka - stopnie znajdują się po obu stronach wózka, a rączka na lewym słupku klatki bezpieczeństwa, ułatwiając wsiadanie i wysiadanie.

Zasady Bezpiecznej Eksploatacji Wózka Widłowego

Bezpieczeństwo jest najważniejszym aspektem podczas obsługi wózka widłowego. Operator powinien być zaznajomiony z instrukcją obsługi i zawsze przestrzegać podstawowych zasad:

1. Wózek widłowy nie może zostać przeładowany. Widły powinny zostać umieszczone centralnie z zachowaniem proporcji ciężaru.
2. Nie podnoś ładunków niezabezpieczonych. Upewnij się, że ładunek jest zabezpieczony prawidłowo i znajduje się na środku obu wideł.
3. Nie zabieraj ładunków na widły, gdzie najwyższy punkt ładunku jest wyżej niż karetka. Jeśli jest to niemożliwe, upewnij się, że ładunek stoi stabilnie na widłach.
4. Zabrania się poruszać wózkiem widłowym w pobliżu otwartego ognia.
5. Zabrania się wsiadania i wysiadania z wózka widłowego, gdy się porusza.
6. Kontroluj prędkość i przestrzegaj znaków drogowych. Magazyn to nie tor wyścigowy; podejmowanie zbędnego ryzyka i brawura są niedopuszczalne.
7. Zwolnij i użyj sygnału dźwiękowego podczas wyjeżdżania z hali lub miejsc z ograniczoną widocznością.
8. Obserwuj podłoże. Zwalniaj na mokrej i śliskiej powierzchni. Nierówna powierzchnia może wywoływać wibracje.
9. Podczas jazdy z ładunkiem pod górę lub z góry, należy jechać z ładunkiem skierowanym ku wzniesieniu, a bez ładunku odwrotnie.
10. Podczas jazdy nie należy trzymać wideł wysoko uniesionych. Unieś widły do pozycji transportowej i pochyl maszt w tył, jeśli jest to możliwe.
11. Unikaj ostrego hamowania lub szybkiego zjazdu w dół.
12. Nie podjeżdżaj do ładunków z dużą prędkością.
13. Ograniczaj ruchy przechyłu masztu w tył i przód podczas załadunku i rozładunku.
14. Podczas rozładunku towaru na dużej wysokości, wyprostuj maszt do pionu z ładunkiem na wysokości 15 do 20 cm nad podłożem, a następnie podnieś do góry.
15. Nie używaj wózka, kiedy zostanie znaleziony wyciek paliwa.
16. Nie używaj wózka w słabo wentylowanych miejscach.

Postępowanie w Specyficznych Sytuacjach

• Parkowanie: Parkuj wózek na płaskim terenie i zaciągnij hamulec ręczny. Podczas parkowania na pochyłościach upewnij się, że hamulec ręczny został zaciągnięty.
• Opuszczanie wózka: Opuść widły na dół, przesuń dźwignię zmiany biegów do pozycji neutralnej i wyłącz silnik.
• Jazda na pochyłościach: Zachowaj szczególną ostrożność.
• Skręcanie: Podczas skrętu należy zachować ostrożność, ponieważ prędkość skrętu wózka może być zaskakująco wysoka.
• Start silnika: Umieść kluczyk w stacyjce i przekręć w poz. 2; zapalą się kontrolki i załączy się podgrzewanie silnika sterowane regulatorem. Następnie przekręć kluczyk w poz. 3 i uruchom silnik. Jeśli silnik nie chce zapalić, należy poczekać 30 sekund.
• Przegrzany silnik: Nie przeciążaj silnika, gdy jest przegrzany. Pozwól mu ostygnąć przez około 30 sekund.
• Nowy silnik: Nowy silnik może być obciążony, gdy osiągnie temperaturę 60 stopni. Przy osiągnięciu tej temperatury należy jak najszybciej obciążyć silnik. Nie przetrzymuj nieobciążonego silnika na wysokich obrotach.
• Podjeżdżanie pod ładunek: Ustaw widły na odpowiedniej wysokości i powoli podjedź nimi pod ładunek, wsuwając je najdalej, jak jest to możliwe.

Konserwacja i Przeglądy Techniczne

Regularna konserwacja i przeglądy techniczne są niezbędne dla zapewnienia długiej żywotności i bezpiecznej pracy wózka widłowego. Przed przystąpieniem do obsługi operator powinien sprawdzić stan techniczny maszyny: weryfikować uszkodzenia mechaniczne, poziom płynów, działanie kluczowych elementów (sterowanie, sygnalizacja) oraz poziom naładowania baterii.

Kontrola Płynów Eksploatacyjnych

• Płyn chłodniczy: Nie otwierać korka chłodnicy, gdy temperatura płynu chłodzącego przekracza 70°C, ponieważ płyn chłodniczy jest niebezpieczny dla zdrowia. Należy sprawdzić zbiorniczek wyrównawczy, czy poziom płynu znajduje się pomiędzy MIN a MAX. Jeśli płynu jest za mało, uzupełnić czystą wodą. Korek chłodnicy posiada odpowietrznik.
• Paliwo: Przed tankowaniem zatrzymać pojazd, wyłączyć silnik, zaciągnąć hamulec ręczny i upewnić się, czy w pobliżu nie ma otwartego ognia. Po zakończeniu tankowania zamknąć korek paliwa. Sprawdzaj, czy ilość paliwa w zbiorniku jest wystarczająca na dzień pracy.
• Olej silnikowy: Wyciągnąć miarkę oleju, wyczyścić ją i włożyć z powrotem. Wyciągnąć ponownie i sprawdzić poziom oleju.
• Płyn hamulcowy: Sprawdzać poziom płynu hamulcowego w zbiorniczku płynu. Poziom powinien być pomiędzy dwoma znakami na zbiorniczku. Płyn hamulcowy jest szkodliwy dla zdrowia.
• Elektrolit w akumulatorze: Na akumulatorze znajdują się znaczniki, które pozwalają operatorowi sprawdzić poziom elektrolitu. Poziom powinien być pomiędzy dwoma znacznikami.
• Olej hydrauliczny: Korek hydrauliki znajduje się po prawej stronie maski. Należy nalewać olej do hydrauliki przez ten otwór.

Inne Elementy Wymagające Kontroli

• Silnik i układ jezdny: Wyłączyć silnik podczas przeprowadzania inspekcji. Zwrócić szczególną uwagę na wentylator chłodnicy. Sprawdzić silnik, złącza rurek hydraulicznych, chłodnice i układ jezdny pod kątem wycieków.
• Paski napędowe: Sprawdź napięcie paska pomiędzy rolką pompy wody a rolką alternatora, naciskając z siłą 10 kg.
• Łańcuchy: Ustawienie napięcia łańcucha polega na poluzowaniu nakrętki zabezpieczającej i kręceniu drugą nakrętką w celu regulacji. Okres przesmarowywania zależy od warunków pracy wózka.
• Ogumienie: Używając przyrządu do sprawdzenia ciśnienia, zmierzyć ciśnienie w ogumieniu. Jeśli zachodzi konieczność, uzupełnić powietrze. Upewnić się, czy powietrze nie uchodzi wentylem. Wszystkie nakrętki i śruby powinny być prawidłowo zamontowane i dokręcone przed napompowaniem kół, gdyż napompowana opona potencjalnie jest niebezpieczna.
• Skrzynka bezpieczników: Umiejscowiona jest po lewej stronie od kokpitu.
• Podnoszenie wózka do prac serwisowych: Używać stalowych lin do podnoszenia wózka. Podnieść wózek poprzez ruch dźwignią lewarka do momentu, aż koła nie znajdą się w powietrzu, a następnie usunąć drewniane bloki spod wózka.

Wózki Widłowe Elektryczne: Charakterystyka i Zasilanie

Wózek widłowy elektryczny to rodzaj wózka jezdniowego z napędem silnikowym, który charakteryzuje się niską emisyjnością oraz poziomem hałasu na poziomie 70 dB. Czyni to z niego idealne urządzenie do pracy wewnątrz budynku.

Zastosowania Wózków Elektrycznych

Tego typu maszyny są wykorzystywane do:

• Transportu ładunków pomiędzy poszczególnymi obszarami operacyjnymi.
• Układania materiałów jeden na drugim (sztaplowania).
• Realizacji operacji składowania na urządzeniach technicznych, takich jak regały paletowe.
• Kompletacji poziomej i pionowej.
• Rozładunku oraz załadunku samochodów ciężarowych.

Komponenty Układu Elektrycznego

Elektryczny wózek czołowy zbudowany jest z ponad 5000 elementów. Instalacja elektryczna w wózkach widłowych z napędem elektrycznym składa się z następujących części:

• Baterii (akumulatora) - stanowi jedyne źródło zasilania maszyny.
• Silnika lub silników elektrycznych.
• Alternatora.
• Czujników.

Poszczególne komponenty konstrukcyjne (np. płyta podłogowa i ściany boczne) są wycinane laserowo ze stalowych płyt, a następnie tłoczone. Po nadaniu im finalnego kształtu odbywa się spawanie ramy wózka.

Rodzaje Baterii w Wózkach Elektrycznych

Wybór rodzaju akumulatora jest kluczowy i może być problematyczny, zwłaszcza że producenci forsują różne rozwiązania:

• Kwasowo-ołowiowe - najbardziej rozpowszechnione rozwiązanie. Zbudowane z ogniw, okablowania oraz mieszanki kwasu siarkowego i wody.
• Żelowe - ciekawa alternatywa, w której elektrolit ma postać żelu dzięki krzemionce. Nie ma możliwości doładowania, ale też nie jest wymagana konserwacja, jak w przypadku baterii kwasowej.
• Litowo-jonowe - rozwiązanie wyraźnie droższe w porównaniu do standardowych akumulatorów, ale z możliwością doładowywania baterii.

Bezpieczeństwo i Wymagania Pomieszczeń Ładowania

Przepisy jasno definiują wymagania co do pomieszczeń, w których ładowane są wózki widłowe elektryczne. Podstawą prawną jest w tym przypadku Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 roku. Planując przestrzeń dedykowaną do ładowania wózków, należy zadbać m.in. o:

• Minimalną wysokość pomieszczenia, która wynosi 2 metry.
• Zachowanie szczególnych środków ostrożności, gdyż zawsze istnieje ryzyko wycieku kwasu, a podczas procesu ładowania wydziela się gaz.

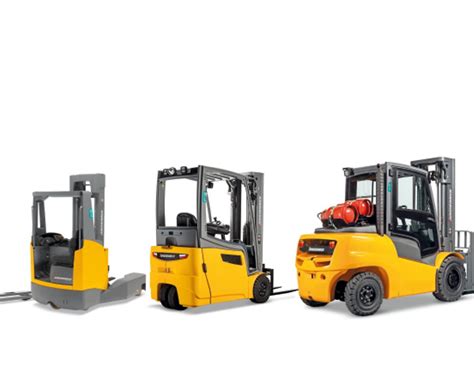

Rodzaje i Podział Wózków Magazynowych

Rodzaje oraz podział wózków widłowych wynikają ze specyfiki procesów magazynowania oraz rosnących wymagań wobec współczesnego łańcucha dostaw. Nowoczesne środki transportu wewnętrznego to nie tylko najnowsza technologia, ale również wąska specjalizacja pozwalająca na optymalizację poszczególnych operacji. Do popularnych typów należą:

• Wózek systemowy VNA - maszyna, która umożliwia składowanie ładunków na bardzo dużych wysokościach (powyżej 17 metrów).
• Wózek widłowy wysokiego składowania (Reach Truck) - operator zajmuje pozycję bokiem w kierunku jazdy, a przeciwwaga znajduje się pod jego fotelem.
• Paleciak elektryczny - wózek widłowy paletowy z napędem elektrycznym.
• Podnośnikowe wózki typu stacker - najprościej rzecz ujmując, jest to paleciak wyposażony w maszt.
• Wózki do kompletacji zamówień - bardzo pojemna kategoria. Do kompletacji służą zarówno ciągniki transportowe, jak i dedykowane tylko i wyłącznie do tego wózki systemowe.
• Wózki czołowe / z przeciwwagą - najbardziej uniwersalne.
