Jak działa regulacja ciśnienia doładowania turbiny w ciągniku?

Turbodoładowanie to nowoczesna technologia, która pozwala silnikowi spalinowemu generować większą moc bez konieczności zwiększania jego pojemności czy rozmiarów. W silnikach z turbosprężarką kluczową rolę odgrywa ciśnienie doładowania - ciśnienie powietrza, które turbosprężarka wtłacza do cylindrów silnika. Turbina, jako układ doładowania pracy silnika, wspomaga wtłaczanie powietrza do komory silnika, co w połączeniu z intercoolerem i układem dolotowym znacząco poprawia osiągi.

Podstawy działania turbodoładowania i ciśnienia doładowania

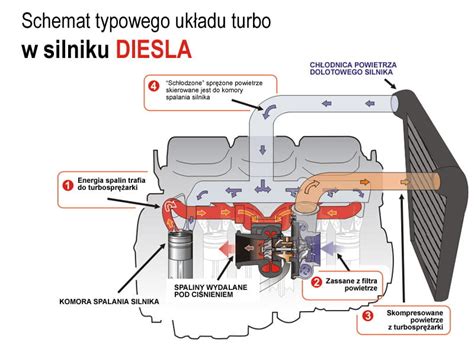

Turbosprężarka działa na zasadzie wykorzystania energii spalin do napędzania turbiny, która z kolei napędza sprężarkę. Sprężarka zasysa powietrze z atmosfery, kompresuje je i wtłacza pod zwiększonym ciśnieniem do kolektora ssącego. Im więcej powietrza w cylindrach, tym więcej paliwa można spalić, co przekłada się na większą moc silnika.

Prawidłowe ciśnienie doładowania jest absolutnie fundamentalne dla optymalnej pracy nowoczesnych silników z turbodoładowaniem, w tym tych stosowanych w ciągnikach. Jeśli ciśnienie jest zbyt niskie, silnik nie dostaje wystarczającej ilości powietrza, co skutkuje spadkiem mocy i ospałą reakcją na gaz. W skrajnych przypadkach może to prowadzić nawet do szarpania i nierównej pracy. Zbyt wysokie ciśnienie również nie jest pożądane, ponieważ może prowadzić do przegrzania silnika, spalania stukowego, a nawet uszkodzenia turbiny czy innych elementów silnika.

Komputer sterujący pracą silnika (ECU lub PCM) stale monitoruje ciśnienie doładowania, porównując je z wartościami zaprogramowanymi w swojej pamięci. Jeśli wykryje znaczące odchylenia, generuje błąd i często wprowadza silnik w tryb awaryjny, ograniczając jego moc, aby zapobiec dalszym uszkodzeniom.

Prawidłowe ciśnienie doładowania turbiny zależy od specyfikacji silnika oraz od przeznaczenia pojazdu. Dla standardowych, seryjnych silników, ciśnienie doładowania zazwyczaj utrzymuje się w przedziale od 0,4 bara do 1,5 bara. W przypadku pojazdów modyfikowanych, ciśnienie doładowania może przekraczać 2,5 bara. W autach seryjnych niemodyfikowanych sprawdzić ciśnienie można tylko w warsztacie samochodowym, ponieważ zazwyczaj nie posiadają one specjalnych wskaźników doładowania turbiny.

Mechanizmy regulacji ciśnienia doładowania

Regulacja ciśnienia doładowania turbiny jest kluczowym elementem w efektywnym zarządzaniu pracą silnika wspomaganego przez turbosprężarkę. W turbosprężarkach montowanych w silnikach konieczne jest prawidłowe regulowanie ilości powietrza, jakie trafia do jednostki napędowej. Używa się w tym celu dodatkowych elementów, z których najważniejsze to zawory upustowe.

Zawór upustowy spalin (Wastegate)

Zawór regulacji ciśnienia doładowania, znany również jako zawór wastegate, jest mechanizmem, który ma za zadanie kontrolować maksymalne ciśnienie doładowania generowane przez turbosprężarkę. Montowany jest przeważnie w korpusie turbiny, tuż przed wejściem spalin do turbosprężarki. Gdy jest otwarty, pozwala spalinom dostać się bezpośrednio do układu wydechowego z pominięciem wirnika turbiny. Otwieranie zaworu można dowolnie regulować, uzyskując w ten sposób różne obciążenia turbiny, a tym samym zmienne ciśnienie doładowania. Całkowite otwarcie zaworu praktycznie oznacza wyłączenie turbodoładowania silnika.

Zawór wastegate jest regulowany za pomocą sterownika silnika ECU. W przypadku prostych rozwiązań konstrukcyjnych turbosprężarki zawór wastegate reguluje się za pomocą siłownika pneumatycznego, połączonego z kolektorem dolotowym. W przypadku wysokich obrotów otwarty zostaje zawór by-pass (często połączony z wastegate) tak, aby nie dopuścić do zbyt dużego wzrostu ciśnienia doładowania.

Zawór upustowy powietrza (Blow-off)

Zawór blow-off chroni turbosprężarkę w momencie nagłego zdjęcia nogi z przepustnicy, upuszczając sprężone powietrze z układu dolotowego. Bez tego zaworu, nadmiar ciśnienia nie miałby ujścia, co mogłoby prowadzić do uszkodzeń turbosprężarki lub przewodów dolotowych. W silnikach wysokoprężnych nie wykorzystuje się przepustnic w układach ssących, dlatego też zazwyczaj nie stosuje się również zaworu blow-off.

Turbosprężarka o zmiennej geometrii (VGT)

W silnikach wysokoprężnych zawór by-pass bywa zastępowany specjalną kierownicą spalin, co tworzy konstrukcję nazywaną turbosprężarką o zmiennej geometrii (VGT). Układ VNT (Variable Nozzle Turbine) składa się z szeregu łopatek rozmieszczonych wewnątrz turbiny, które sterują kierunkiem przepływających spalin. Pozwala to regulować ilość spalin przepływających przez wirnik wałka turbosprężarki.

• Przy niskich prędkościach obrotowych silnika, kiedy spalin jest niewiele, łopatki są ustawiane w taki sposób, aby wymusić przepływ spalin wokół wirnika, maksymalizując jego napęd.
• Przy większych prędkościach obrotowych i większym obciążeniu, ilość spalin gwałtownie rośnie. Wówczas kierownice są ustawiane do położenia niezmieniającego kierunku przepływu spalin, co pozwala na znacznie większy i niczym niezakłócony przepływ.

Zastosowanie kierownicy spalin jest o wiele sprawniejszym rozwiązaniem niż wykorzystanie zaworu wastegate. Pozwala ono uzyskać o wiele niższą temperaturę oraz ciśnienie spalin przy tej samej mocy silnika, a także niweluje czas potrzebny na załączenie się turbosprężarki (tzw. zjawisko turbodziury). Moduł PCM steruje łopatkami turbosprężarki. Przy niskich obrotach silnika włącza zawór elektromagnetyczny regulacji łopatek w celu wytworzenia podciśnienia, które przesuwa pierścień regulacyjny. Gdy prędkość silnika wzrasta, elektromagnes dopasowuje poziom podciśnienia, zmieniając ustawienie łopatek. Maksymalne położenie łopatek jest również położeniem awaryjnym, np. w przypadku problemów w układzie elektrycznym lub nieszczelności w układzie podciśnienia.

Układy podwójnego doładowania

W świecie motoryzacji stosuje się również układy dwóch turbosprężarek. Najpopularniejszą kombinacją jest biturbo, czyli układ dwóch takich samych turbosprężarek podłączonych równolegle, co ma na celu ograniczenie bezwładności i przyspieszenie reakcji. Drugim popularnym układem jest montaż pary turbosprężarek różniących się wielkością, gdzie mniejsza pracuje przy niższych obrotach, stopniowo przekazując moc większej turbinie. Można również zwiększyć wydajność jednej turbosprężarki, stosując rozwiązanie typu Twin Scroll, które optymalizuje przepływ spalin z kolektora wydechowego, osiągając efekt podobny do dwóch turbosprężarek w układzie Twin Turbo.

Kluczowe komponenty układu doładowania

Intercooler (chłodnica powietrza doładowania)

Intercooler to urządzenie o kluczowym znaczeniu, które chłodzi powietrze sprężone przez turbosprężarkę, zanim trafi ono do komory spalania. Zimniejsze powietrze jest gęstsze, co oznacza więcej tlenu, a tym samym efektywniejsze spalanie. Podczas sprężania powietrze naturalnie się nagrzewa, co zmniejsza zawartość tlenu w tej samej objętości. Intercooler działa jak wymiennik ciepła, odbierając nadmiar energii cieplnej z powietrza. Jego sprawność bezpośrednio wpływa na wydajność całego układu doładowania, zwiększając gęstość powietrza i poprawiając efektywność spalania.

Czujnik ciśnienia doładowania (MAP)

Czujnik ciśnienia doładowania, znany również jako czujnik MAP (Manifold Absolute Pressure), odgrywa kluczową rolę w monitorowaniu ciśnienia w kolektorze ssącym. Uszkodzony czujnik może przekazywać do komputera błędne informacje o ciśnieniu, np. zaniżone wartości, mimo że fizyczne ciśnienie jest prawidłowe. Komputer, opierając się na tych fałszywych danych, zgłosi błąd ciśnienia doładowania. Z czasem na czujniku mogą osadzać się zanieczyszczenia - nagar, olej, kurz - które zakłócają prawidłowy pomiar ciśnienia. W niektórych przypadkach wystarczy wyczyścić czujnik, aby rozwiązać problem.

Objawy i przyczyny problemów z ciśnieniem doładowania

Typowe objawy

Problem z ciśnieniem doładowania rzadko kiedy pojawia się bez żadnych sygnałów ostrzegawczych. Operator zazwyczaj odczuwa pewne zmiany w zachowaniu pojazdu:

• Spadek mocy i ospałość: Silnik staje się "mułowaty", ciężko przyspiesza, zwłaszcza pod obciążeniem lub na wyższych biegach. Czasami spadek mocy jest bardzo wyraźny, innym razem bardziej subtelny.
• Zwiększone spalanie i zadymienie: Komputer, widząc, że silnik nie osiąga zaprogramowanej mocy, często próbuje dolać więcej paliwa. Bez odpowiedniej ilości powietrza, paliwo nie spala się efektywnie, co prowadzi do wzrostu spalania, niepełnego spalania i zadymienia spalin, co może uszkodzić np. katalizator.
• Kontrolka "check engine": Nowoczesne pojazdy są wyposażone w rozbudowane systemy diagnostyczne. Błąd ciśnienia doładowania niemal zawsze zapala kontrolkę "check engine". Czasami kontrolka świeci się światłem ciągłym (mniejszy problem), innym razem miga (poważniejsza usterka, wymagająca natychmiastowego zatrzymania).

Główne przyczyny

Istnieje wiele przyczyn problemów z ciśnieniem doładowania:

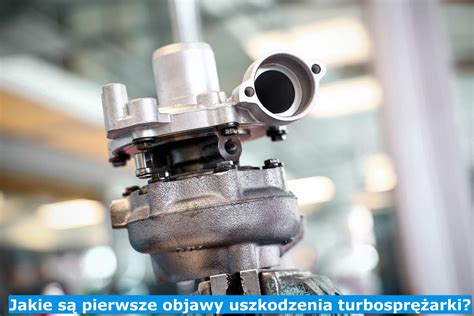

• Uszkodzenia mechaniczne turbiny: Wirnik turbiny kręci się z ogromną prędkością, dlatego nawet niewielkie uszkodzenie (np. łopatki wirnika, wyrobione łożyska objawiające się gwizdem, pęknięcia obudowy) może uniemożliwić efektywne sprężanie powietrza.
• Nieszczelności w układzie dolotowym: Pęknięte węże gumowe (np. rura intercoolera), luźne opaski zaciskowe, czy uszkodzony intercooler (chłodnica powietrza doładowania) mogą powodować ucieczkę sprężonego powietrza, zanim dotrze ono do silnika. Jest to stosunkowo częsta i często niedoceniana przyczyna.
• Problemy z dopływem powietrza lub oleju: Zatkany filtr powietrza może utrudniać pracę turbiny, ograniczając ilość zasysanego powietrza. Podobnie, niski poziom lub kiepska jakość oleju silnikowego, a także zatkany filtr oleju, mogą prowadzić do niedostatecznego smarowania i chłodzenia turbiny, co w dłuższej perspektywie skutkuje jej uszkodzeniem.
• Usterki czujnika MAP: Uszkodzony czujnik może przekazywać błędne informacje do komputera. Także zanieczyszczenia (nagar, olej, kurz) na czujniku mogą zakłócać prawidłowy pomiar ciśnienia.
• Problemy z siłownikami lub zaworami sterującymi: Uszkodzenie zaworu regulacji ciśnienia doładowania (wastegate, by-pass, siłownika VGT) może znacząco wpłynąć na działanie całego układu doładowania i ogólną wydajność silnika.

Diagnostyka i rozwiązywanie problemów

Precyzyjna diagnoza jest kluczowa dla skutecznego usunięcia problemu z ciśnieniem doładowania. Bez niej zgadywanie może prowadzić do niepotrzebnych kosztów i frustracji.

Proces diagnostyczny

Diagnostyka problemów z turbodoładowaniem obejmuje kilka etapów:

1. Odczyt kodów błędów: Podłączenie pojazdu do profesjonalnego komputera diagnostycznego pozwala odczytać kody błędów zapisane w pamięci ECU. Kody te dostarczają cennych wskazówek, wskazując konkretny obszar problemu.
2. Monitorowanie parametrów w czasie rzeczywistym: Doświadczony mechanik monitoruje w czasie rzeczywistym parametry pracy silnika, takie jak:
   • Rzeczywiste ciśnienie doładowania: Porównanie mierzonego ciśnienia w kolektorze ssącym z wartością zadaną przez ECU. Znaczące odchylenia wskazują na problem.
   • Wartość ciśnienia z czujnika MAP: Sprawdzenie wartości przekazywanych przez czujnik. Niestabilne, skaczące lub nielogiczne wartości mogą wskazywać na uszkodzenie czujnika.
   • Testy siłowników i zaworów sterujących turbiną: Za pomocą komputera diagnostycznego można sprawdzić prawidłowość działania elementów sterujących turbiną (np. zmiennej geometrii łopatek, wastegate).
3. Wizualna inspekcja: Mechanik dokładnie ogląda wszystkie elementy układu dolotowego, szukając nieszczelności, przetarć węży, uszkodzeń intercoolera. Sprawdza też stan filtra powietrza i poziom oleju.

Praktyczny przypadek w ciągniku (Ursus 1634)

W praktyce problemy z ciśnieniem doładowania często objawiają się w sposób, który może wskazywać na wiele przyczyn. Na przykład, w ciągniku Ursus 1634 operator zauważył spadek mocy ("mułowatość") i niskie ciśnienie doładowania (maksymalnie 0,2-0,3 bara przy rozpędzaniu, 0,6 bara pod maksymalnym obciążeniem, podczas gdy oczekiwane było 0,8 bara). Taki objaw, bez nadmiernego dymienia, często wskazuje na problem z korektorem dawki paliwa, który współdziała z ciśnieniem doładowania.

Korektor dawki paliwa to ruchomy zderzak maksymalnej dawki paliwa, który zaczyna się cofać wraz ze wzrostem ciśnienia w kolektorze ssącym. Większe ciśnienie pozwala na podanie większej dawki paliwa, co produkuje więcej spalin, które z kolei rozkręcają turbinę i podnoszą ciśnienie. Jeśli korektor jest uszkodzony lub działa nieprawidłowo (np. nieszczelny wężyk, zablokowana sprężyna), silnik może działać jak wolnossący, ponieważ nie dostaje odpowiednio zwiększonej dawki paliwa wraz ze wzrostem doładowania. W przypadku Ursusa 1634, ręczne "podparcie" korektora (czyli wymuszenie podania większej dawki) spowodowało wzrost ciśnienia doładowania do 0,6 bara i znacznie lepszą reakcję ciągnika na obciążenie, potwierdzając problem z korektorem.

Należy pamiętać, że obecność niewielkiej ilości oleju w elementach układu ssania lub w samej turbosprężarce jest normalnym zjawiskiem. Przedostawanie się gazów spalinowych do skrzyni korbowej, a wraz z nimi pary oleju, jest naturalne i niekoniecznie świadczy o niesprawności uszczelniacza olejowego turbosprężarki. Uszczelniacz ulegnie uszkodzeniu dopiero, gdy wcześniej uszkodzone zostaną łożyska. Wymiana turbosprężarki z powodu samego oleju w dolocie jest często niepotrzebna, należy raczej szukać i usuwać nieszczelności w przewodach olejowych.

Znaczenie profesjonalnego serwisu

Naprawa lub wymiana czujnika ciśnienia doładowania to zazwyczaj znacznie mniejszy wydatek i krótszy czas pracy niż w przypadku turbiny. Wymiana turbiny jest jedną z droższych i bardziej czasochłonnych napraw. Koszt nowej turbiny może być wysoki, a proces wymiany złożony, wymagający demontażu wielu elementów i dokładnego czyszczenia układu smarowania. Alternatywą jest regeneracja turbiny, która jest tańsza, ale jej trwałość zależy od jakości wykonania.

Skuteczna naprawa problemu z ciśnieniem doładowania zależy w dużej mierze od jakości diagnostyki i wykonania usługi. Niedokładna diagnoza może prowadzić do wymiany sprawnych części i niepotrzebnych kosztów. Serwis specjalistyczny, dysponujący odpowiednim sprzętem diagnostycznym i doświadczeniem w pracy z silnikami z turbodoładowaniem, potrafi szybko i trafnie zlokalizować usterkę.

Utrzymanie i konserwacja turbosprężarki

Turbosprężarka to przeważnie bardzo trwałe urządzenie, jednak jej trwałość w głównej mierze zależy od prawidłowej eksploatacji i regularnej konserwacji. Bezawaryjna praca nie jest możliwa bez regularnej kontroli, konserwacji oraz profesjonalnego serwisowania.

Codzienna eksploatacja

• Smarowanie i chłodzenie: Olej silnikowy dostarczany do łożysk i innych ruchomych części turbiny redukuje tarcie, chroni przed zużyciem i zapobiega przegrzewaniu. Po intensywnej jeździe turbosprężarka osiąga bardzo wysokie temperatury. Zawsze po odpaleniu silnika, zwłaszcza po dłuższym postoju, warto odczekać kilkadziesiąt sekund, zanim ruszy się z miejsca, aby olej zdążył dotrzeć do turbiny. Podobnie, przed wyłączeniem silnika po dynamicznej jeździe, warto pozostawić go pracującego na wolnych obrotach przez minutę lub dwie, aby turbina mogła ostygnąć (tzw. studzenie turbiny).
• Unikanie gwałtownego przyspieszania: Należy unikać ostrego przyspieszania na zimnym silniku, co mogłoby obciążyć niedogrzane elementy.

Systematyczne przeglądy

• Wymiana filtrów: Regularna wymiana filtra powietrza chroni układ dolotowy przed kurzem, piaskiem i innymi drobinkami. Filtr oleju dba o czystość oleju silnikowego, który pełni funkcje smarujące, chłodzące i oczyszczające.
• Kontrola oleju: Terminowa wymiana oleju na olej wysokiej jakości, zgodny ze specyfikacją producenta, jest fundamentalna. Olej zbiera zanieczyszczenia, odprowadza ciepło i chroni wnętrze turbosprężarki.
• Wizualna kontrola: Systematyczne sprawdzanie stanu układu dolotowego i wydechowego pod kątem nieszczelności i uszkodzeń.

Regeneracja turbosprężarki

Regeneracja turbosprężarki to skuteczny sposób na przedłużenie jej żywotności i przywrócenie pełnej sprawności bez konieczności kosztownej wymiany. Jest to rozsądna alternatywa, pozwalająca uniknąć dużych wydatków. Proces regeneracji jest kompleksowy i ma na celu przywrócenie pełnej sprawności urządzenia.

W przypadku turbosprężarek ze zmienną geometrią (VNT), po demontażu siłownika sterującego lub naprawie turbosprężarki, konieczna jest precyzyjna regulacja układu. Regulacja ta polega na ustawieniu odległości od siłownika do dźwigni sterującej łopatkami oraz zderzaków. Jest to niemożliwe bez specjalistycznego oprzyrządowania i stanowiska symulacyjnego, na którym wirnik turbiny jest rozpędzany do obrotów odpowiadających zakresowi pracy w pojeździe, a ciśnienie osiągane przez sprężarkę jest mierzone i porównywane z wartościami nominalnymi.

Nieprawidłowa regulacja układu VNT lub jej całkowity brak po uruchomieniu silnika może prowadzić do poważnych problemów, takich jak:

• Zbyt niskie ciśnienie doładowania w niskim zakresie obrotów, skutkujące pogorszeniem osiągów i zadymieniem spalin.
• Generowanie zbyt bogatej mieszanki, mogącej uszkodzić katalizator oraz komponenty silnika.
• Zbyt wysokie ciśnienie doładowania (tzw. „przeładowanie”), spowodowane przekroczeniem maksymalnych obrotów turbosprężarki, co może skutkować mechanicznym uszkodzeniem turbosprężarki i silnika (np. pęknięcie koła kompresji).
• Głośna praca turbosprężarki i wzrost toksyczności spalin.

Dla każdej prędkości obrotowej czujnik ciśnienia doładowania porównuje wartość aktualną z nominalną. W przypadku przekroczenia tolerancji błędu silnik przechodzi w tryb serwisowy. Dlatego tak ważne jest, aby regeneracja była wykonywana przez firmy dysponujące odpowiednim sprzętem do precyzyjnej regulacji VNT, a nie tylko urządzeniem do wyważania.
