Elektropneumatyczne przetworniki ciśnienia w systemach Hiab

Elektropneumatyczne przetworniki ciśnienia pełnią kluczową rolę w wielu nowoczesnych systemach, w tym w układach recyrkulacji spalin (EGR) i turbosprężarkach o zmiennej geometrii turbiny (VTG). Ich zadaniem jest konwersja sygnałów ciśnienia na znormalizowane sygnały elektryczne, umożliwiające precyzyjne sterowanie i monitorowanie złożonych procesów. W niniejszym artykule przyjrzymy się zasadzie działania tych urządzeń, ich zastosowaniom, budowie, problemom wynikającym z ich niesprawności oraz metodom diagnostyki.

Funkcje i zastosowania przetworników ciśnienia

Przetwornik ciśnienia, często określany również jako czujnik ciśnienia, jest urządzeniem odpowiedzialnym za pomiar ciśnienia medium i przetwarzanie tej wartości na sygnał elektryczny - analogowy lub cyfrowy. W złożonym środowisku przemysłowym, mimo niewielkich rozmiarów, ponosi ogromną odpowiedzialność za zapewnienie bezpieczeństwa i stabilnej pracy systemu, działając jako swoisty „tłumacz ciśnienia”.

W systemie recyrkulacji spalin (EGR)

Recyrkulacja spalin służy do redukcji zawartości substancji szkodliwych w spalinach. Proces ten polega na dodawaniu spalin do świeżego powietrza zasysanego przez silnik, co skutkuje zmniejszeniem ilości tlenu w komorze spalania i obniżeniem temperatury spalania. Układ recyrkulacji spalin działa skutecznie tylko pod warunkiem jego precyzyjnego sterowania. W zależności od wykonania, zawory EGR mogą być sterowane pneumatycznie lub elektrycznie. Elektropneumatyczny przetwornik ciśnienia jest sterowany przez sterownik silnika na podstawie odpowiedniej charakterystyki, co pozwala na dokładne zarządzanie przepływem spalin.

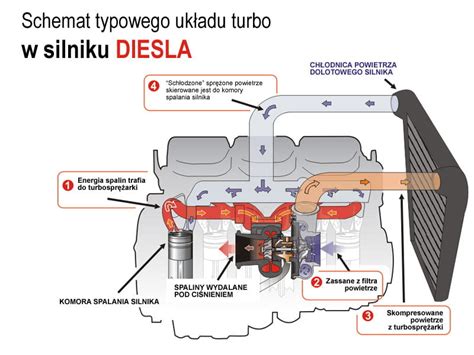

W turbosprężarkach o zmiennej geometrii turbiny (VTG)

Turbosprężarki napędzane spalinami wykorzystują energię spalin w turbinie do poprawy jakości wypełnienia cylindrów za pośrednictwem sprężarki. Turbosprężarki o zmiennej geometrii turbiny (VTG) zmieniają wymagane ciśnienie doładowania przez przestawienie łopatek kierujących turbiny. Przetwornik ciśnienia jest sterowany przez sterownik silnika na podstawie odpowiedniej charakterystyki. W zależności od współczynnika wypełnienia impulsów sygnału, regulowane jest ciśnienie sterujące, które powoduje przestawienie łopatek kierujących turbiny przez puszkę membranową.

Funkcje w zastosowaniach przemysłowych

W produkcji przemysłowej przetwornik ciśnienia pełni cztery podstawowe funkcje:

• Monitorowanie ciśnienia w czasie rzeczywistym: Nieustannie monitoruje zmiany ciśnienia w rurociągach, zbiornikach magazynowych i urządzeniach, niezależnie od tego, czy chodzi o ciśnienie w zbiorniku reakcyjnym w zakładzie chemicznym, czy wahania ciśnienia wody w sieci wodociągowej.
• Konwersja i transmisja sygnału: W przypadku wykrycia zmiany ciśnienia, czujnik przetwarza wartość fizyczną na sygnał prądowy 4-20 mA lub sygnał cyfrowy, który może być łatwo przesłany na odległość do systemu PLC lub DCS w sterowni, umożliwiając zdalny monitoring.
• Udział w automatycznej regulacji: W systemie sterowania w pętli zamkniętej, dane dostarczane w czasie rzeczywistym stanowią bezpośrednią podstawę do regulacji otwarcia zaworu i sterowania prędkością pompy.
• Zapewnienie bezpieczeństwa: W przypadku nieprawidłowego ciśnienia (zbyt wysokiego lub zbyt niskiego) natychmiast uruchamia się alarm, a nawet następuje automatyczne wyłączenie maszyny, aby zapobiec uszkodzeniu sprzętu lub zagrożeniom bezpieczeństwa.

Scenariusze zastosowania przetworników ciśnienia obejmują m.in. przemysł naftowy i chemiczny (monitorowanie ciśnienia w rurociągach), inteligentne zarządzanie wodą (regulacja ciśnienia wody w sieci dystrybucyjnej), systemy ogrzewania, wentylacji i klimatyzacji (HVAC), przemysł spożywczy i farmaceutyczny (praca zbiorników fermentacyjnych w bezpiecznych warunkach ciśnieniowych) oraz nową energię (monitorowanie ciśnienia w układach hydraulicznych elektrowni wiatrowych i systemach solarnych).

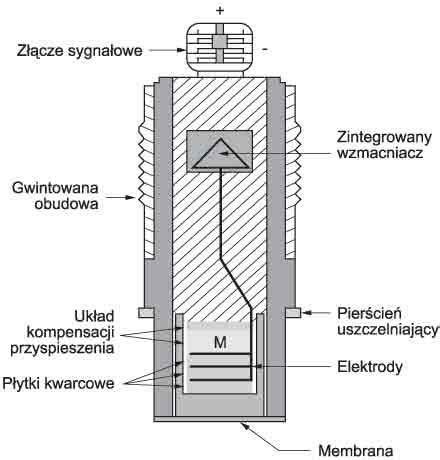

Zasada działania i budowa przetwornika ciśnienia

Proces roboczy przetwornika ciśnienia składa się z trzech głównych etapów:

Krok 1: Wyczuwanie ciśnienia

Gdy medium pod ciśnieniem wpływa do przetwornika przez przyłącze procesowe, najpierw oddziałuje na membranę izolacyjną. Membrana ta działa jak „osłona ochronna”, przenosząc ciśnienie, a jednocześnie chroniąc wewnętrzne elementy precyzyjne przed korozją. Powszechnie stosowana membrana ze stali nierdzewnej 316L jest odporna na działanie większości mediów przemysłowych. Membrana przekazuje ciśnienie do elementu pomiarowego. Obecnie istnieje kilka głównych technologii wykrywania:

• Typ tensometru: Odkształca się pod wpływem nacisku, powodując zmianę wartości oporu.
• Typ odporny na odkształcenia (technologia MEMS): Wykorzystuje efekt odporności na odkształcenia płytek krzemowych, zapewniając wysoką precyzję i niewielkie rozmiary.
• Typ pojemnościowy: Wartość pojemności zmienia się ze względu na zmianę odstępu między płytkami, co zapewnia doskonałą stabilność.
• Typ piezoelektryczny: Specjalne kryształy wytwarzają ładunki elektryczne pod wpływem nacisku, co sprawia, że nadają się do pomiaru ciśnienia dynamicznego.

Krok 2: Konwersja i przetwarzanie sygnału

Surowy sygnał wyjściowy czujnika jest niezwykle słaby i wymaga wzmocnienia, kompensacji temperatury oraz przetwarzania liniowego:

• Wzmocnienie sygnału: Dedykowany wzmacniacz wzmacnia go do zakresu, który można kontrolować.
• Kompensacja temperatury: Wbudowany czujnik temperatury monitoruje zmiany temperatury otoczenia i automatycznie koryguje błędy pomiarowe spowodowane wahaniami temperatury.
• Przetwarzanie liniowe: Zapewnia, że sygnał wyjściowy ma dokładnie liniową zależność od zmian ciśnienia.

Krok 3: Standaryzowany wynik

Przetworzony sygnał jest ostatecznie konwertowany na sygnał zgodny ze standardem przemysłowym, który można powszechnie stosować:

• Sygnał prądowy 4-20mA: Silna odporność na zakłócenia, odpowiednia do transmisji na duże odległości (najczęściej stosowana).
• Sygnał napięciowy 0-10V: Prosty i intuicyjny, odpowiedni do zastosowań na krótkich dystansach.
• Sygnały cyfrowe (takie jak HART, Profibus itp.): Możliwość przesyłania większej ilości informacji i obsługa zdalnej konfiguracji.

Sterowanie przetwornikiem ciśnienia

Do sterowania przetwornika ciśnienia przez sterownik silnika wymagany jest prąd sterujący. Nie jest to jednak prąd stały, lecz taktowany ze stałą częstotliwością prąd impulsowy, czyli modulacja szerokości impulsów (PWM). Czas aktywacji impulsu jest przy tym określany jako „współczynnik wypełnienia impulsów”. W przypadku przetwornika ciśnienia z kompensacją temperatury siła magnetyczna jest utrzymywana w szerokim zakresie niezależnie od temperatury, co pozwala na rezygnację ze skomplikowanej regulacji prądowej w sterowniku. Wysterowanie ma wtedy miejsce wyłącznie przez odpowiedni współczynnik wypełnienia impulsów.

Warianty i wybór przetworników ciśnienia

Przetworniki ciśnienia są dobierane odpowiednio do przypadku zastosowania. Pomiary ciśnienia mieszczą się w obszarze od zera do kilku tysięcy barów. Wielkość ciśnienia jest decydująca dla konstrukcji mechanicznej danego przetwornika i konkretnej metody pomiaru. W każdym standardowym przetworniku ciśnienie mierzonego medium jest kierowane przez przyłącze procesowe i oddziałuje na wewnętrzny element czujnika ciśnienia. Wewnętrzne elementy elektroniczne czujnika przetwarzają surowy sygnał z czujnika na przefiltrowany, wzmocniony standaryzowany sygnał z kompensacją temperaturową (np. sygnał 4-20 mA).

Kluczowe czynniki przy wyborze

Przy wyborze odpowiedniego przetwornika ciśnienia należy wziąć pod uwagę kilka kluczowych czynników:

• Wymagania dotyczące pomiarów:
  • Zakres pomiaru: Bardziej właściwe jest ustawienie go na poziomie o około 30% wyższym od maksymalnego ciśnienia rzeczywistego.
  • Wymagania dotyczące dokładności: Do ogólnych zastosowań przemysłowych wystarcza 0,5%. Do precyzyjnej kontroli może być konieczne 0,1% lub więcej.
• Cechy medium:
  • Do mediów korozyjnych konieczne jest stosowanie materiałów odpornych na korozję, takich jak stop Hastelloy.
  • W przypadku mediów lepkich należy również wziąć pod uwagę wygodę czyszczenia membrany.
  • Do mediów wysokotemperaturowych należy wybierać modele odporne na wysoką temperaturę.
• Środowisko instalacji:
  • Wymagania dotyczące odporności na wybuch: W środowiskach, w których znajdują się substancje łatwopalne i wybuchowe, należy wybierać produkty z certyfikatem przeciwwybuchowości.
  • Poziom ochrony: Wymagana jest ochrona IP65 lub wyższa w przypadku środowisk zewnętrznych lub wilgotnych.
  • Zakres temperatur: Upewnij się, że nadajnik może pracować normalnie w obrębie temperatury otoczenia.
• Dopasowanie sygnału i mocy: Potwierdź rodzaj sygnałów wejściowych dla układu sterowania i sprawdź, czy napięcie zasilania jest zgodne (zazwyczaj 24 V DC).

Problemy i diagnostyka niesprawności przetwornika ciśnienia

Usterki elektryczne w wiązce kabli lub w samym przetworniku ciśnienia są w większości przypadków zapisywane jako błędy i muszą być lokalizowane przy użyciu tradycyjnych środków kontroli, tak samo jak w przypadku usterek mechanicznych.

Objawy i diagnostyka przetworników ciśnienia w HDS Hiab

W przypadku przeciążenia hydraulicznych dźwigów samochodowych (HDS) Hiab, system odcina funkcje, aby zapobiec uszkodzeniom. Dzieje się to na podstawie sygnałów z czujników ciśnienia oraz czujników żyroskopowych, które tworzą "mapę" pozycji ramion dla sterownika. Gdy czujnik suwaków wykryje niedozwolony ruch dźwigienki lub czujnik ciśnienia w głównym siłowniku przekroczy maksymalne wartości, sterownik rozłącza hydraulikę. Po zadziałaniu blokady, możliwe są tylko określone ruchy, zazwyczaj te, które pozwalają na zbliżenie ciężaru do pojazdu lub opuszczenie ramienia. Wiele zależy od położenia ramion.

Metody sprawdzania przetwornika ciśnienia

Przy włączonym zapłonie zabronione jest rozłączanie i łączenie złączy wtykowych. W zależności od producenta pojazdu i skanerów diagnostycznych może dojść do aktywacji przetworników ciśnienia podczas diagnozy elementów wykonawczych. Przetwornik ciśnienia aktywowany przez diagnozę elementów wykonawczych jest wysterowywany w określonych odstępach czasu i przełącza w sposób wyczuwalny i słyszalny. Wyczuwalne i słyszalne przełączanie oznacza, że zasilanie napięciem i sam przetwornik są elektrycznie w porządku. Po badaniu i ewentualnej wymianie konieczne jest skasowanie pamięci błędów.

Standardowe metody sprawdzania przetwornika ciśnienia obejmują:

1. Pomiar rezystancji: Zmierzyć rezystancję pomiędzy stykami przetwornika ciśnienia. Biegunowość wtyku w różnych pojazdach jest zróżnicowana.

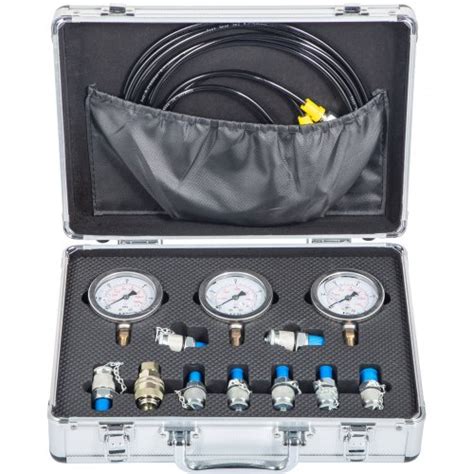

2. Pomiar ciśnienia: Podłączyć manometr lub ręczną pompkę podciśnienia do przyłącza. Uruchomić silnik na biegu jałowym i zmierzyć ciśnienie. Następnie odłączyć wtyk zasilania napięciem od przetwornika ciśnienia i ponownie zmierzyć ciśnienie. Wartość zadana powinna wynosić od 0 do maksymalnej.
3. Analiza sygnału sterującego: W razie potrzeby można dodatkowo oscyloskopem sprawdzić sygnał sterujący sterownika silnika do przetwornika ciśnienia.

Trendy rozwoju technologicznego

Obecne przetworniki ciśnienia ewoluują w kierunku większej inteligencji i integracji. Nowa generacja inteligentnych przetworników posiada:

• Funkcja samodiagnostyki: Monitorowanie własnego stanu zdrowia w czasie rzeczywistym, zapewniające wczesne ostrzeżenia.
• Konfiguracja zdalna: Parametry można modyfikować zdalnie, bez konieczności obsługi na miejscu.
• Pomiar wieloparametrowy: Niektóre produkty mogą mierzyć jednocześnie kilka parametrów, na przykład ciśnienie i temperaturę.
• Transmisja bezprzewodowa: Zmniejsza koszty okablowania i umożliwia bardziej elastyczną instalację.
