Regulacja Pompy Hydraulicznej w Minikoparce Terex

Prawidłowa regulacja pompy hydraulicznej w minikoparce, takiej jak Terex, jest kluczowa dla jej efektywnej i bezpiecznej pracy. Niepoprawne ustawienia mogą prowadzić do uszkodzeń sprzętu, kosztownych napraw, a nawet zagrożenia dla operatora. Poniższy artykuł przedstawia kroki, narzędzia oraz ważne informacje dotyczące bezpiecznej i skutecznej regulacji pompy hydraulicznej, a także omawia typowe problemy i ich rozwiązania.

Wprowadzenie i Środki Bezpieczeństwa

Zanim rozpoczniesz jakiekolwiek prace regulacyjne, zawsze pamiętaj o bezpieczeństwie. Należy założyć odpowiedni sprzęt ochronny, aby zapobiec obrażeniom. Obejmuje to rękawice, okulary ochronne i kask. Przestrzeganie tych zasad jest niezbędne dla Twojego bezpieczeństwa podczas pracy. Przed przystąpieniem do regulacji zawsze najpierw zapoznaj się z instrukcją serwisową koparki. Zawiera ona szczegółowe informacje o układzie hydraulicznym, prawidłowych ustawieniach ciśnienia i dokładnej procedurze regulacji, co pomoże uniknąć kosztownych błędów i zapewni prawidłowe działanie sprzętu.

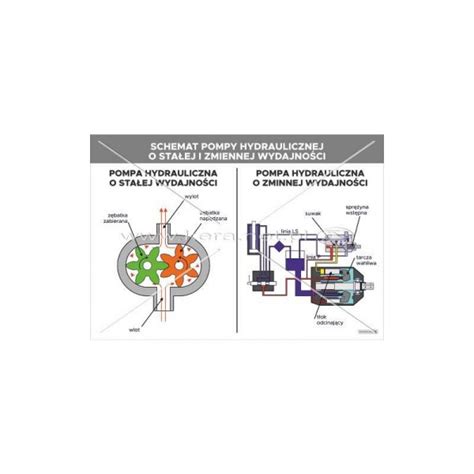

Lokalizacja Pompy Hydraulicznej i Zaworów

Większość koparek ma pompę hydrauliczną w komorze silnika. To miejsce ułatwia dostęp i usprawnia naprawy. Otwieraj komorę silnika powoli i ostrożnie. Szukaj dużej metalowej części z wieloma podłączonymi wężami. Zawsze najpierw wyłącz silnik i usuń ciśnienie z układu przed otwarciem komory silnika. Jeśli masz problem ze zlokalizowaniem pompy, poszukaj jej dokładnego miejsca montażu w instrukcji serwisowej, która często zawiera zdjęcia i schematy.

Po zlokalizowaniu pompy hydraulicznej należy znaleźć zawory bezpieczeństwa i sterujące. Zawory bezpieczeństwa zapobiegają nadmiernemu wzrostowi ciśnienia w układzie, natomiast zawory sterujące kierują płyn hydrauliczny tam, gdzie jest potrzebny. Zwróć uwagę na małe, okrągłe elementy przymocowane do pompy lub pobliskich przewodów. Zawory bezpieczeństwa często posiadają śruby lub nakrętki do regulacji. W razie wątpliwości zawsze korzystaj ze zdjęć i schematów zawartych w instrukcji serwisowej.

Niezbędne Narzędzia do Regulacji

Aby prawidłowo wykonać pracę, potrzebujesz odpowiednich narzędzi. Zawsze zapoznaj się z instrukcją obsługi koparki, aby uzyskać porady dotyczące narzędzi.

Proces Regulacji Pompy Hydraulicznej

Regulacja Zaworu Bezpieczeństwa

Regulację pompy hydraulicznej koparki należy rozpocząć od pracy z zaworem bezpieczeństwa. Ten zawór ustawia najwyższe ciśnienie w układzie hydraulicznym.

1. Zlokalizuj śrubę lub pokrętło regulacji zaworu bezpieczeństwa. Zazwyczaj znajduje się ono na pompie hydraulicznej lub w jej pobliżu.
2. Użyj klucza lub śrubokręta, aby obrócić śrubę. Obróć ją w prawo, aby zwiększyć ciśnienie, lub w lewo, aby zmniejszyć ciśnienie.
3. Przesuń elementy sterujące maszyny, aby zwiększyć ciśnienie. Dzięki temu zobaczysz, jak zmienia się system.
4. Podczas pracy obserwuj zawór bezpieczeństwa. Powinien się otworzyć po osiągnięciu ustawionego ciśnienia.
5. Wprowadzaj drobne zmiany. Pamiętaj: ustaw kompensator o około 200 PSI wyżej niż wymagane ciśnienie obciążenia.

Do każdego pojazdu potrzebny jest manometr ciśnienia hydraulicznego, który pokazuje ciśnienie w czasie rzeczywistym. Uważnie obserwuj ciśnienie hydrauliczne i zmieniaj je stopniowo. To zapobiegnie uszkodzeniom i zapewni sprawne działanie systemu.

Wpływ Nieprawidłowej Regulacji

Nieprawidłowa regulacja może prowadzić do poważnych problemów:

• Uszkodzenie części: Zbyt duże ciśnienie może uszkodzić węże, uszczelki, a nawet samą pompę. Zbyt niskie ciśnienie może osłabić koparkę.
• Zmniejszona wydajność: Koparka może nie działać tak dobrze, zużywać więcej paliwa i potrzebować więcej czasu na ukończenie prac.
• Kosztowne naprawy: Naprawa usterek hydraulicznych może kosztować od 500 do 6000 dolarów.
• Zagrożenie dla bezpieczeństwa: Nieprawidłowe ustawienia mogą sprawić, że maszyna będzie poruszać się w niebezpieczny sposób, co może prowadzić do obrażeń operatora lub innych osób.
• Przyspieszone zużycie części: Nieprawidłowe ciśnienie skraca żywotność komponentów.

⚠️ Ostrzeżenie: Nigdy nie przekraczaj limitów ciśnienia określonych przez producenta. Wysokie ciśnienie może spowodować wycieki, przegrzanie lub nagłą awarię sprzętu. Zawsze należy korzystać ze specyfikacji zawartych w instrukcji serwisowej koparki.

Testowanie i Konserwacja Po Regulacji

Testowanie Koparki po Regulacji

Po zakończeniu regulacji pompy hydraulicznej należy przetestować koparkę. Ten krok pomoże upewnić się, że wszystko działa prawidłowo.

• Oględziny: Sprawdź pompę pilotową i wszystkie połączenia pod kątem wycieków, rdzy lub uszkodzeń.
• Próba ciśnieniowa: Zmierz ciśnienie wyjściowe pompy za pomocą manometru. Porównaj odczyt z wartościami podanymi w instrukcji serwisowej.
• Ocena natężenia przepływu: Upewnij się, że natężenie przepływu oleju hydraulicznego wynosi od 20 do 25 litrów na minutę.
• Ocena termiczna: Monitoruj temperaturę oleju hydraulicznego i zwracaj uwagę na kluczowe wskaźniki efektywności (KPI).

Wykrywanie Wycieków

Musisz sprawdzić, czy nie ma wycieków po każdej regulacji, ponieważ nieszczelności mogą powodować poważne problemy, jeśli się je przeoczy. Jeśli ciśnienie jest zbyt wysokie, możesz zauważyć wycieki lub usłyszeć dziwne dźwięki. Natychmiast zaprzestań używania koparki i napraw wyciek przed kontynuacją pracy.

• Obserwuj, czy na manometrze nie widać spadków ciśnienia.
• Użyj płynów do wykrywania wycieków, które wywołują pęcherzyki powietrza w miejscach nieszczelności.
• Wypróbuj kamery termowizyjne, które pokazują gorące lub zimne punkty, mogące wskazywać na wycieki.
• Dodaj do płynu barwnik barwiący na czarno.

Regularna Konserwacja Układu Hydraulicznego

Regularna konserwacja zapewnia dłuższą żywotność pompy hydraulicznej. Ciśnienie w pompie hydraulicznej należy sprawdzać co miesiąc. Regularne kontrole pozwalają na wczesne wykrycie problemów. Zwróć uwagę na powolne ruchy, słabe podnoszenie lub dziwne dźwięki. Możesz również zauważyć wycieki lub spadki ciśnienia płynu hydraulicznego.

• Codzienne kontrole przedoperacyjne: Przed rozpoczęciem pracy sprawdź, czy nie ma wycieków i posłuchaj, czy nie słychać dziwnych dźwięków.
• Regularna analiza płynów: Co 250-500 godzin należy wysłać próbkę płynu do laboratorium.
• Sprawdzanie poziomu i stanu płynów: Należy sprawdzać poziom płynów na początku każdej zmiany i używać wyłącznie czystego, prawidłowego płynu hydraulicznego. Regularne czyszczenie, kontrola i wymiana płynu pomogą wcześnie wykryć problemy.

Należy również przestrzegać przepisów bezpieczeństwa i przepisów prawnych. Każdy układ hydrauliczny musi być wyposażony w zawór bezpieczeństwa. Wszystkie części powinny być odporne na ciśnienie co najmniej czterokrotnie wyższe od najwyższego. Elementy sterujące muszą być łatwo dostępne i bezpieczne w użyciu.

Jeśli szukasz części do pompy hydraulicznej lub serwisu eksperckiego, YNF Machinery oferuje niezawodne części i wsparcie. Serwis Atlas i Terex oferuje remonty, regenerację pomp, silników, rozdzielaczy i elektroniki.

Szczegółowe Procedury Regulacji Pompy Głównej

1. Regulacja Przepływu Pompy Głównej

1. Poluzować nakrętkę łożyskową przepływu.
2. Obrócić śrubę regulacji ciśnienia, aż ciśnienie będzie zgodne z przepisami.
3. Gdy ciśnienie w układzie mieści się w zakresie 14700-1700 kPa, obróć śrubę regulacji przepływu zgodnie z ruchem wskazówek zegara o 1/4 obrotu - przepływ wzrasta o około 18 L/min, a sprężyna pierwszego stopnia jest w tym czasie aktywna.
4. Gdy ciśnienie w układzie mieści się w zakresie 23500 ~ 34300 kPa, obróć śrubę regulacji przepływu zgodnie z ruchem wskazówek zegara o 1/4 obrotu - przepływ wzrasta o około TL / min, a sprężyna drugiego stopnia działa w tym czasie.
5. Jeśli śruba regulacji przepływu jest obracana w lewo, przepływ zmniejszy się o podobną wartość.
6. Dokręcić nakrętkę łożyskową przepływu z momentem dokręcania (12 ± 3) N·m.
7. Górne i dolne metody regulacji natężenia przepływu pompy są takie same.

2. Regulacja Maksymalnego Przepływu Pompy Głównej

1. Poluzować nakrętkę łożyskową przepływu.
2. Obróć kurek regulacji przepływu, aż przepływ osiągnie maksymalną wartość.
3. Obróć śrubę motylkową regulacji przepływu o 1/4 skrętu w prawo, aby zmniejszyć przepływ o około 13 L/min; obrócić śrubę regulacji przepływu o 1/4 skrętu w lewo, aby zwiększyć przepływ o około 13 L/min.
4. Dokręcić nakrętkę łożyskową przepływu z momentem dokręcania 10 N·m.

3. Regulacja Przepływu Wstecznego

1. Poluzować nakrętkę łożyskową przepływu.
2. Obróć śrubę regulacji przepływu, aż przepływ osiągnie wartość maksymalną.

Problemy z Minikoparką Terex TC 60: Analiza i Rozwiązania

Problem z Pompą Hydrauliczną po Regeneracji (Terex TC 60)

W przypadku minikoparki gąsienicowej Terex model TC 60, zgłoszono problem z pompą hydrauliczną tłoczkową po regeneracji. Po zamontowaniu pompa początkowo dała ruchy ramienia przez około 5 minut, po czym silnik zgasł na niskich obrotach (został "zduszony"). Po ponownym uruchomieniu pompa nie generowała już ciśnienia i nie było reakcji na joysticki. Zawory przy rozdzielaczu zostały sprawdzone pod kątem zacięć i zabrudzeń - bez usterek. Pompa była testowana na stole i działała poprawnie. Układ hydrauliczny był odpowietrzany, a poziom i stan oleju hydraulicznego zostały zweryfikowane. Pompa była rozbierana już trzykrotnie, za każdym razem bez widocznych opiłków w oleju.

Możliwe Przyczyny i Działania Diagnostyczne:

• Zasilańie pompy i przepływ oleju: Jeżeli masz zasilanie pompy, a olej nie może przepływać, może to spowodować zduszenie silnika. To jest kwestia hydrauliki, a nie pneumatyki.
• Potencjometr: Sprawdź potencjometr - czy ma prawidłową oporność (dane powinny być na obudowie) i czy nie ma luzów (góra, dół).
• Manometr z Deltą P: Do precyzyjnej diagnostyki i regulacji konieczne jest użycie manometru z Deltą P.
• Filtry: Warto sprawdzić filtr oleju hydraulicznego, filtr powietrza i filtr pilota. Chociaż wymiana filtrów nie zawsze daje natychmiastową poprawę, ich czystość jest podstawą.
• Cisnienie: Przyłącza diagnostyczne do odczytu wartości ciśnienia znajdziesz na obudowie pompy hydraulicznej lub na przewodach. W przypadku TC 60, według instrukcji, główny zawór przy pompie powinien mieć 245 Bar (przy rozgrzanym oleju do 50 stopni i maksymalnych obrotach silnika, ruch prawego joysticka do tyłu - podnoszenie głównego ramienia).

Problem z Ogólną Wydajnością i Hałasem

Zgłaszane są również problemy z ogólną wydajnością, takie jak słaba jazda (zwłaszcza przy włączonych obu jazdach), powolne sterowanie skarpówką, niemożność jednoczesnego podnoszenia ramienia i obrotu, oraz wycie maszyny (nie słychać silnika, tylko wycie jakby pompy). Brak jest reakcji na przełączniki trybów szybkości pracy. Co ciekawe, problem ze słabą jazdą nie występuje, gdy włączona jest tylko jedna jazda (niezależnie czy prawa, czy lewa).

Wskazówki Diagnostyczne:

• Sprawdzenie ciśnień: Należy sprawdzić ciśnienia w odpowiednich punktach układu. Przyłącza diagnostyczne znajdują się na obudowie pompy hydraulicznej lub na przewodach.
• Filtry: Upewnij się, że filtry oleju hydraulicznego i filtra pilota są czyste i wymienione, nie tylko umyte.
• Elektronika: Upewnij się, że elektronika (np. LindeBox, jeśli występuje w danym roczniku maszyny) działa prawidłowo i nie ma luzów w połączeniach.
• Turbo: Warto sprawdzić, czy turbo doładowuje powietrze do zbiornika oleju hydraulicznego, co może wskazywać na nietypową usterkę.
