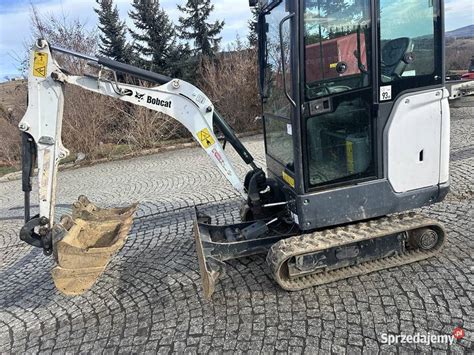

Problem z brakiem ładowania akumulatora w maszynach roboczych, takich jak minikoparka typu Bobcat, jest częstą usterką, która wymaga precyzyjnej diagnostyki. W niniejszym artykule przedstawiono szczegółową analizę i rozwiązanie problemu braku ładowania, związanego z funkcjonowaniem alternatora i zewnętrznego regulatora napięcia.
Wprowadzenie do problemu
Użytkownik zgłosił problem z brakiem ładowania w minikoparce typu "bobcat", wyposażonej w alternator z zewnętrznym regulatorem napięcia. Po sprawdzeniu alternatora i regulatora w profesjonalnym zakładzie, okazało się, że są one sprawne, jednak podczas pracy silnika nie ma napięcia na styku "F". Dopiero po podaniu 12 V na ten styk słychać, jak załącza się przekaźnik i alternator zaczyna ładować. Po odłączeniu napięcia ładowanie ustaje, co sugeruje problem w obwodzie wzbudzenia.
Początkowo, przy próbie podawania napięcia (+) na styk "F", włączało się zabezpieczenie, co mogło świadczyć o zwarciu. Po kilku próbach zabezpieczenie przestało wybijać i ładowanie pojawiało się. Problem polegał na braku stałego zasilania 12V na linii "F", której źródło było nieznane.
Charakterystyka alternatora i regulatora napięcia
Opisywany układ ładowania to typowe japońskie rozwiązanie, spotykane na przykład w samochodach marki Toyota, co sprawia, że jego naprawa może być nieco trudniejsza w warunkach innych niż serwis specjalistyczny. Alternator w takim systemie może posiadać mostek sześcio- lub ośmiodiodowy, często bez diod wzbudzenia. Jest to alternator obcowzbudny, co oznacza, że zasilanie regulatora napięcia pobierane jest z obwodu po stacyjce (zacisk IGN), ale może również wymagać napięcia z akumulatora (zacisk B).
Znaczenie zacisków regulatora:
- F (Field) - pole wzbudzenia; powinien mieć cały czas 12 V.
- B (Battery) - zasilanie z akumulatora.
- L (Lamp) - kontrolka ładowania.
- E (Engine/Earth) - masa, uziemienie.
- IG (Ignition) - zasilanie po stacyjce, używane do wzbudzenia.
- N (Neutral point) - punkt neutralny uzwojenia alternatora, służy do włączania regulatora na drugim przekaźniku oraz wyłączania kontrolki ładowania na zacisku L.
Regulator, który był przedmiotem diagnostyki, według katalogu stosowano w samochodach Isuzu w latach 1974-1979. Posiada on dodatkowy przewód połączony z zaciskiem IG, co jest istotne dla jego prawidłowego funkcjonowania.
Szczegółowa diagnostyka i analiza układu
W trakcie szczegółowej analizy układu elektrycznego okazało się, że zacisk IG nie był podłączony do stacyjki. Wskazywało to na to, że układ mógł nie być oryginalny lub został celowo przerobiony. Przy próbie podania napięcia na zacisk IG dochodziło do zwarcia, co dodatkowo komplikowało sytuację.
W podobnych układach zdarza się, że za brak ładowania odpowiada przepalona żarówka-kontrolka ładowania. Z czasem mogą się one wypalać, co było typowym problemem w starszych pojazdach, takich jak Polonez, i mogło powodować brak wzbudzenia alternatora. Jednak w tym przypadku problem leżał gdzie indziej.
Analiza schematu podobnego rozwiązania wykazała, że z zacisku IG idzie zasilanie na uzwojenie wzbudzenia (zacisk F). Oznacza to, że brak napięcia na IG uniemożliwiał prawidłowe wzbudzenie alternatora.
Możliwe alternatywne rozwiązanie (w przypadku poważnych problemów)
Gdyby problem okazał się trudny do rozwiązania, ostatecznym wyjściem byłoby zastosowanie bardziej typowego regulatora od alternatora samowzbudnego. Taki regulator jest przeznaczony do alternatorów z uzwojeniem wzbudzenia połączonym z masą. Wymagałoby to jednak sprawnego sygnału IGN, który zasilałby wzbudzenie i mierzył napięcie akumulatora.
Alternator budowa zasada działania usterki
Rozwiązanie problemu
Temat udało się ostatecznie rozwiązać. Kluczową przyczyną problemu było odwrotne podłączenie przewodów na stykach IG i L między kostkami. Po skorygowaniu tego błędu i dodatkowym podciągnięciu napięcia 12V ze stacyjki bezpośrednio do zacisku IG, układ zaczął działać prawidłowo, a alternator rozpoczął ładowanie. Naprawa polegała na precyzyjnym sprawdzeniu schematu i doprowadzeniu właściwego zasilania do kluczowych punktów regulatora.
