Pompa hydrauliczna jest jednym z najważniejszych elementów w maszynach budowlanych, odpowiadając za całą pracę roboczą. W koparkach, takich jak JCB 8055, kluczowe znaczenie ma prawidłowe działanie i regulacja jej podzespołów. Zrozumienie funkcji regulatorów i cewek jest niezbędne dla utrzymania optymalnej wydajności maszyny.
Zasada Działania Pompy Hydraulicznej
Pompa hydrauliczna działa na zasadzie tłoczenia i wytwarzania wysokiego ciśnienia oleju. System rozdzielaczy, zaworów, cewek, pomp wspomagających, silników hydraulicznych i siłowników powoduje, że maszyna jeździ, obraca się, skręca i porusza ramionami.
Rodzaje Pomp Hydraulicznych
W maszynach budowlanych najczęściej występują pompy:
- Pompa hydrauliczna zębata
- Pompa hydrauliczna wielotłoczkowa
Pompa Zębata
Pompa zębata o zazębieniu zewnętrznym składa się z dwóch jednakowych kół zębatych, możliwie jak najciaśniej osadzonych w korpusie. Obracające się koła zębate zagarniają ciecz z komory ssawnej do przestrzeni międzyzębnych, transportując ją do komory tłocznej. Jedno z kół jest napędzane przez zewnętrzne źródło. Pompy zębate są pompami o stałej wydajności i cechują się prostą konstrukcją oraz dużą niezawodnością.
Przykładem jest pompa zębata dwusekcyjna.
Pompa Wielotłoczkowa
Pompa wielotłoczkowa składa się z kilku lub kilkunastu małych pomp tłokowych umieszczonych w jednym korpusie. Jako że jest zwielokrotnioną pompą tłokową, której każdy z tłoczków pracuje w innej fazie, charakterystyka wydajności takiej pompy jest bliska stałej. Im większa liczba tłoczków, tym pulsacje wydajności są mniejsze.
Przykładem jest pompa hydrauliczna tłoczkowa Caterpillar.
Regulacja Pompy Hydraulicznej w JCB 8055

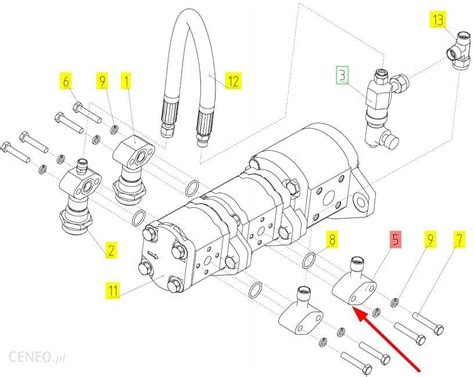

W kontekście pompy hydraulicznej w JCB 8055, dwa kluczowe punkty zaznaczone na zdjęciu pełnią ważne funkcje regulacyjne.
Górny Element: Cewka Ograniczająca Przepływ
Górny zaznaczony element to cewka ograniczająca przepływ. Kręcąc tym elementem, zmieniasz miliamperaż, który jest widoczny na wyświetlaczu. Właściwe ustawienie tego parametru jest istotne dla optymalnej pracy maszyny, jednak zazwyczaj nie ma potrzeby go regulować, chyba że instrukcja serwisowa wymaga inaczej.
Dolny Element: Regulator Maksymalnego Wydatku Pompy
Dolny element to regulator maksymalnego wydatku pompy. Ten punkt pozwala na zmniejszenie lub zwiększenie maksymalnego wydatku pompy. Aby dokonać regulacji, należy poluzować dużą nakrętkę kontrującą, a następnie obracać mniejszą śrubą regulacyjną.
Ważne: Regulację tę należy przeprowadzić równomiernie na obu pompach, a najlepiej przy użyciu dwóch zegarów podłączonych do pomp, aby zapewnić precyzję i synchronizację ich działania. Nowe pompy są już fabrycznie ustawione na odpowiednich wartościach, więc zazwyczaj nie wymagają dodatkowej regulacji. Nigdy nie wolno regulować pompy „na oko”.
Regulacja pompy z kompensacją ciśnienia – część 1
Pompa Hydrauliczna Sercem Układu
Pompa główna napędzana jest bezpośrednio silnikiem spalinowym poprzez sprzęgło kłowe, które najczęściej wykonane jest z tworzywa. Ma to na celu zerwanie się sprzęgła w razie awarii, co zapobiega uszkodzeniu pompy lub silnika.
Dobre Praktyki Eksploatacji Pompy Hydraulicznej
Prawidłowa eksploatacja jest kluczowa dla długowieczności pompy hydraulicznej.
Wymiana Olejów i Filtrów w Układzie Hydraulicznym
Pompę zasila olej bezpośrednio ze zbiornika, dlatego bardzo ważne jest, aby nie było w nim żadnych zanieczyszczeń. Podczas nalewania i uzupełniania oleju nie wolno używać starych baniek czy pojemników niewiadomego pochodzenia. Olej należy nalewać dopiero po uprzednim zamontowaniu filtra w zbiorniku.
Bezawaryjną pracę pompy można wydłużyć przez wymienianie oleju zgodnie z zaleceniami producenta maszyny. Tyczy się to zarówno czasu wymiany, jak i specyfiki oleju. Nawet jeśli maszyna nie przepracowała wymaganych do wymiany godzin w ciągu dwóch lat, olej i tak należy wymienić, ponieważ straci on swoje właściwości. Na całym układzie hydraulicznym znajdują się filtry, które również należy wymieniać zgodnie ze wskazaniami producenta (tzw. DTR-ka).
Poziom Oleju w Zbiorniku Hydraulicznym
Bardzo ważna jest kontrola odpowiedniego stanu (poziomu) oleju. Najczęściej w okolicach zbiornika znajduje się wskaźnik poziomu oleju. Do codziennych obowiązków operatora należy jego sprawdzanie. Większość zbiorników jest wyposażona w czujnik poziomu oleju, jednak „optyczna” kontrola jest nieodzowna.

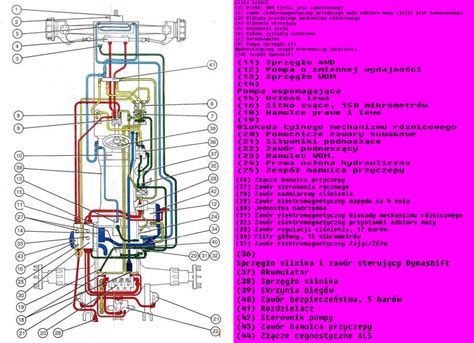

Odpowietrzniki Powietrza
Zbiorniki są wyposażone w odpowietrzniki, które należy wymieniać za każdym razem, gdy wymieniany jest olej. Ich niedrożność powoduje zapowietrzenie się układu hydraulicznego. Szczelność całej linii hydraulicznej odgrywa bardzo ważną rolę, ponieważ oprócz niekontrolowanego ubytku oleju, może doprowadzić nawet do zatarcia pompy hydraulicznej spowodowanego brakiem oleju.
Przestrzeganie Zasad Eksploatacji
Przestrzeganie zasad przy nalewaniu oleju i wymianie filtrów zgodnie z instrukcją nie zapewni czystości w całym układzie. Dlatego też od czasu do czasu zalecane jest płukanie zbiornika, gdzie poza filtrami osadza się najwięcej zanieczyszczeń.
Awaria Pompy Hydraulicznej: Co Robić?
Po latach eksploatacji czasami pompa ulegnie awarii i należy ją wymienić.
Postępowanie w Przypadku Awarii
W przypadku awarii, pierwszym krokiem jest dokładne wyczyszczenie całego układu, co zależy od rodzaju awarii. Jeżeli pompa główna, wspomagająca lub silnik jazdy czy obrotu „rozleciał się” i do układu dostało się mnóstwo drobnych elementów, należy usunąć olej również z rozdzielaczy, siłowników oraz z przewodów hydraulicznych. Znacznie częściej jednak pompy wymieniamy na skutek zużycia i utraty mocy.
Wymiana Pompy Hydraulicznej
Wymieniając pompę, musimy przestrzegać pewnych zasad:
- Po zdemontowaniu starej pompy, zbiornik należy opróżnić ze starego oleju i dokładnie wypłukać.
- Następnie należy wymienić wszystkie filtry hydrauliczne występujące w maszynie.
- Przed samym montażem nowej pompy, należy nalać do niej oleju (w miarę możliwości), aby nie była „sucha”.
- Wymieniamy również wszystkie uszczelnienia i o-ringi przy pompie.
- Następnie montujemy pompę i nalewamy olej hydrauliczny do zbiornika, koniecznie po uprzednim zamontowaniu filtra w zbiorniku.
- Dla pewności możemy poluzować przewody hydrauliczne na wyjściu zasilania z pompy (aż się przeleje), a następnie je dokręcamy.
- Kiedy mamy pewność, że wszystko jest dobrze, uruchamiamy maszynę na kilka sekund.
- Czynność tę powtarzamy trzy - cztery razy, aby dokładnie odpowietrzyć układ hydrauliczny.
- Następnie uruchamiamy maszynę ponownie i zostawiamy ją na wolnych obrotach na kilka minut.
- Później delikatnie zaczynamy uruchamiać poszczególne funkcje maszyny.
