Sprzęgło w ciągniku jest kluczowym elementem układu napędowego, odpowiedzialnym za przenoszenie momentu obrotowego z silnika na skrzynię biegów. Rodzaje sprzęgieł stosowanych w maszynach rolniczych i komunalnych mają istotne znaczenie dla efektywności pracy, komfortu operatora oraz trwałości podzespołów. Zrozumienie podstawowych typów sprzęgieł pozwala na lepszy dobór maszyny do konkretnego zastosowania.
Rodzaje sprzęgieł w ciągnikach: Podział i charakterystyka
Sprzęgła w ciągnikach można klasyfikować na podstawie kilku kryteriów, takich jak budowa tarczy, sposób chłodzenia oraz przeznaczenie. Najczęściej spotykane podziały obejmują sprzęgła jednotarczowe i wielotarczowe, a także sprzęgła suche i mokre.

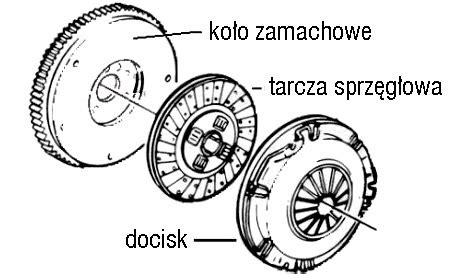

Sprzęgło jednotarczowe
Jest to najprostszy i najbardziej budżetowy typ sprzęgła, stosowany zazwyczaj w mniej obciążonych maszynach. W konstrukcji tej całe obciążenie i ciepło wytwarzane podczas tarcia przenosi tylko jedna tarcza sprzęgłowa. Sprzęgło jednotarczowe może współpracować z mechanicznym rewersem, jednak bezsprzęgłowa zmiana kierunku jazdy wymaga bardziej zaawansowanych rozwiązań.
Przykładem ciągnika z takim rozwiązaniem może być T-150 K, który posiada sprzęgło główne - cierne, suche, dwutarczowe z tłumikiem drgań skrętnych. Chociaż jest to sprzęgło dwutarczowe, zasada działania jest zbliżona do jednotarczowego w kontekście tarcia.
W ciągniku T-25 zastosowano jednotarczowe sprzęgło suche, które jest krytykowane za brak drugiego stopnia WOM.
Ciągnik Ursus C-330 wyposażony jest w dwustopniowe sprzęgło suche, tarczowe, co zapewnia rozdział napędu na jazdę i WOM.
Sprzęgło wielotarczowe
To bardziej zaawansowane rozwiązanie, stosowane tam, gdzie układ jezdny musi radzić sobie z cięższymi pracami. Sprzęgło wielotarczowe dzięki licznym tarczom zapewnia większą powierzchnię cierną, co pozwala na przenoszenie większych obciążeń i lepsze odprowadzanie ciepła. Jest ono uważane za niezwykle wytrzymałe, a załączanie kolejnych przełożeń odbywa się płynnie, bez szarpnięć. Tego typu sprzęgła są często stosowane w nowoczesnych ciągnikach, zwłaszcza z przekładniami PowerShift.
Sprzęgło suche
Sprzęgło suche pracuje bez zanurzenia w oleju. Jego konstrukcja jest prostsza i tańsza, jednak pozostaje bardziej narażone na zużycie i uszkodzenia spowodowane wysoką temperaturą, szczególnie w trudnych warunkach pracy. W ciągniku T-150 K zastosowano sprzęgło cierne, suche, dwutarczowe.
W ciągniku Ursus C-330 znajduje się dwustopniowe sprzęgło suche.
Sprzęgło mokre
Sprzęgło mokre pracuje w kąpieli olejowej, co znacząco poprawia jego trwałość, skuteczność chłodzenia i odporność na przegrzanie. Dobre odprowadzanie ciepła sprawia, że podzespół ten charakteryzuje się większą żywotnością. Jest ono częściej stosowane w nowoczesnych ciągnikach, zwłaszcza tych z rewersem bezsprzęgłowym lub przekładnią PowerShift.
Sprzęgło jazdy i sprzęgło wałka odbioru mocy (WOM)
W nowoczesnych ciągnikach często stosuje się rozwiązania z oddzielnym sprzęgłem dla wałka odbioru mocy (WOM). Taka konfiguracja chroni mechanizm WOM, a tym samym cały ciągnik, przed nadmiernym obciążeniem.
Sprzęgło jazdy
Odpowiada za przenoszenie momentu obrotowego z silnika do skrzyni biegów i układu jezdnego. Jego naciśnięcie powoduje zatrzymanie ciągnika.
Sprzęgło WOM
Umożliwia bezpieczne przekazanie napędu dla narzędzi zewnętrznych, takich jak kosiarki, glebogryzarki czy prasy. Oddzielne sprzęgło WOM zapobiega nadmiernemu obciążeniu ciągnika przez maszynę towarzyszącą.
W ciągniku T-150 K, skrzynia biegów, hydrauliczne sprzęgło dociskowe oraz reduktor współpracują ze skrzynią rozdzielczą, umożliwiając uzyskanie niezbędnych przełożeń. Ciągnik ten posiada również WOM pracujący w dwóch zakresach: 1025 i 560 obr./min.
Choć ciągnik T-25 posiada sprzęgło jednotarczowe, często jest ono krytykowane za brak drugiego stopnia WOM.
W ciągniku Ursus C-330 dwustopniowe sprzęgło suche pozwala na rozdział napędu na jazdę i WOM. Liczba obrotów niezależnych wału odbioru mocy wynosi 550 obr./min (przy 2200 obr./min silnika), a zależnych od 69,6 do 870 obr./min.
Ciągnik Fortschritt ZT 323-A posiadał dwustopniowe sprzęgło, które przekazywało napęd na skrzynię biegów.
Porównanie rodzajów sprzęgieł
Wybór odpowiedniego typu sprzęgła zależy od przeznaczenia ciągnika, charakteru prac, jakie będzie wykonywał, oraz rodzaju osprzętu. Dobre dopasowanie specyfikacji technicznej ciągnika do przewidywanych zastosowań poprawia efektywność pracy i wydłuża żywotność maszyny.
| Typ sprzęgła | Opis działania | Zastosowanie |
|---|---|---|
| Sprzęgło jednotarczowe | Odłącza całkowicie napęd po naciśnięciu pedału. | Proste ciągniki, prace bez napędu WOM. |
| Sprzęgło dwustopniowe | Osobne sterowanie napędem jazdy i WOM. | Prace z aktywnym osprzętem, np. prasy, kosiarki. |
| Sprzęgło suche | Pracuje „na sucho”, bez oleju. | Starsze modele, mniej wymagające zastosowania. |
| Sprzęgło mokre | Zanurzone w oleju, odporne na przegrzanie. | Nowoczesne ciągniki, praca w trudnych warunkach. |
| Oddzielne sprzęgło jazdy i sprzęgło WOM | Pozwala na niezależne załączanie i rozłączanie napędu kół oraz wałka odbioru mocy. | Współpraca z maszynami towarzyszącymi, precyzyjne prace rolnicze i komunalne. |
Specyficzne rozwiązania sprzęgieł w kontekście modeli ciągników
Analizując poszczególne modele ciągników, można zauważyć różnorodne podejścia do konstrukcji sprzęgieł:
Ciągnik T-150 K
Posiada sprzęgło główne cierne, suche, dwutarczowe z tłumikiem drgań skrętnych. Jest on wyposażony w mechaniczną skrzynię biegów, hydrauliczne sprzęgło dociskowe oraz reduktor, co w połączeniu ze skrzynią rozdzielczą, pozwala na uzyskanie przełożeń niezbędnych do współpracy z przyczepianymi kombajnami i maszynami rolniczymi. Koła ciągnika są wyposażone w niskociśnieniowe opony o jednakowych rozmiarach, zaś możliwość przestawiania kół umożliwia uzyskanie różnego ich rozstawu. Ciągnik posiada dużą zwrotność - zewnętrzny promień skrętu wynosi ok. 6,7 m. Z tyłu posiada standardowy TUZ oraz WOM, pracujący w dwóch zakresach: 1025 i 560 obr./min. W wyposażeniu jest również hak pociągowy wczepiany zamiast cięgieł TUZ, przystosowany do dużych obciążeń. Ciągnik może pracować na kołach bliźniaczych, co pozwala na uzyskanie jeszcze większego uciągu.
Ciągnik T-25 (i jego modernizacje: T-25A, T-25A1, T-25A2, T-25A3, HTZ-2511, HTZ-3510)
Konstrukcja ciągnika oparta jest na wcześniejszym modelu DT-20. Silnik D-21 chłodzony powietrzem, dwucylindrowy, z bezpośrednim wtryskiem paliwa, częściowo zunifikowany ze silnikiem D-144 ciągnika T-40, charakteryzuje się niskim zużyciem paliwa i łatwą obsługą. Zastosowano jednotarczowe sprzęgło suche, często krytykowane za brak drugiego stopnia WOM. Pomiędzy sprzęgłem a skrzynią biegów znajduje się korpus przedłużający z łącznikiem wałów. Skrzynia biegów posiada nowatorskie rozwiązanie w postaci wałów ułożonych poprzecznie. Napęd z silnika trafia na mechanizm nawrotu będący przekładnią kątową z parą trzech kół zębatych, następnie napęd przechodzi przez trzybiegową przekładnię, aby poprzez dwubiegowy reduktor trafić na mechanizm różnicowy. Dodatkowa przekładnia redukcyjna, napędzana z wału wejściowego skrzyni biegów pozwala na uzyskanie czwartego biegu zredukowanego (pełzającego) wyłącznie do przodu. Napęd na koła tylne przekazywany jest przez zwolnice portalowe, które można obracać umożliwiając zmianę prześwitu w trzech położeniach. Hamulce typu taśmowego, sterowane mechanicznie. Przednia oś o przekroju okrągłym pozwala na zmianę rozstawu kół oraz zmianę prześwitu w trzech położeniach. Ciągnik fabrycznie nie był przystosowany do instalacji pneumatycznej. Trzypunktowy układ zawieszenia kat. 2 wg ISO. Krzyżowy układ odciągów uważany jest za niewygodny i często jest przerabiany na odciągi boczne. Różnice wynikające z różnicy standardów pomiędzy ZSRR a Polską sprawiły, że ciągnik ten nie był przystosowany do ciągnięcia przyczepy, m.in.
Włodzimierz Gąsowski w swojej pracy „Kolejowe sprzęgi samoczynne” opisuje różne rodzaje sprzęgieł stosowanych w pojazdach szynowych, co stanowi odrębną kategorię techniczną i nie jest bezpośrednio związane ze sprzęgłami w ciągnikach rolniczych. Jednakże, termin „sprzęg” w szerszym znaczeniu odnosi się do urządzenia łączącego lub spinającego.
Ciągnik Ursus C-330
Jest wyposażony w silnik S312c wysokoprężny, czterosuwowy, 2-cylindrowy. Ciągnik jest wyposażony w dwustopniowe sprzęgło suche, tarczowe. Skrzynia przekładniowa zapewnia uzyskanie 6 biegów w przód i 2 wstecz. Zakres prędkości jazdy od 1,87 do 23,44 km/h. Liczba obrotów niezależnych wału odbioru mocy wynosi 550 obr./min (przy 2200 obr./min silnika). Liczba obrotów zależnych wału odbioru mocy napędzanego za pośrednictwem skrzyni przekładniowej wynosi od 69,6 do 870 obr./min (przy 2200 obr./min silnika).
Ciągnik Fortschritt ZT 323-A
Posiada 4-cylindrowy wolnossący silnik IFA, dwustopniowe sprzęgło przekazywało napęd na skrzynię biegów o 4 przełożeniach w przód i 2 w tył, pracujących w 3 zakresach. Udźwig podnośnika wynosi około 4.500 kg. Ciągnik wyposażono w komfortową kabinę ogrzewaną i wentylowaną, hydrostatyczny układ kierowniczy i hydrauliczne sterowanie sprzęgła.
