W świecie maszyn rolniczych i innych pojazdów mechanicznych, niezawodność i sprawność układu elektrycznego są kluczowe. Prądnice i alternatory pełnią fundamentalną rolę w zapewnieniu zasilania oraz ładowaniu akumulatorów. Poniższa analiza przedstawia budowę, zasadę działania oraz specyfikę tych urządzeń, ze szczególnym uwzględnieniem ich zastosowania w ciągnikach i innych pojazdach.
Wprowadzenie do Systemów Ładowania
Zapewnienie stałej biegunowości prądnicy jest niezwykle ważne, zwłaszcza gdy współpracuje ona z baterią akumulatorów. Biegunowość napięcia wyjściowego musi być stała, niezależnie od kierunku obrotów wirnika, aby zapobiec uszkodzeniu akumulatora i zapewnić stabilne działanie instalacji elektrycznej. Historycznie, prądnice były maszynami samowzbudnymi, co oznaczało, że wystarczył szczątkowy magnetyzm, aby maszyna wprawiona w ruch generowała napięcie. Było to szczególnie istotne w czasach, gdy prostowniki (zwłaszcza dużej mocy) były drogie lub niedostępne.
Prądnice Wagonowe jako Przykład Specyficznych Rozwiązań
Prądnice wagonowe są przeznaczone do oświetlania wagonów kolejowych. Są napędzane z osi wagonów, pracując tylko podczas ruchu pociągu. Współpracują z baterią akumulatorów, dlatego ich biegunowość musi być stała, niezależnie od kierunku jazdy. Stosowano tu zarówno prądnice prądu stałego o konstrukcji typowej, jak i prądnice działające z wykorzystaniem pola poprzecznego typu Rosenberga.
Prądnice o Konstrukcji Typowej
W przypadku prądnic o konstrukcji typowej, dla uzyskania stałej biegunowości napięcia wyjściowego, rozpowszechniło się rozwiązanie polegające na samoczynnej zmianie położenia szczotek na komutatorze w zależności od kierunku wirowania wirnika. Przy ruchu wirnika komutator pociąga za sobą całe urządzenie szczotkowe, aż do specjalnie umocowanego zderzaka.
Prądnice Typu Rosenberga
Prądnice typu Rosenberga utrzymują stałą biegunowość niezależnie od kierunku wirowania wirnika, wykazując jednocześnie właściwości stabilizowania napięcia przy dużych wartościach prędkości obrotowej. W odróżnieniu od prądnicy o budowie typowej, w prądnicy typu Rosenberga przy jednej parze biegunów zastosowane są dwie pary szczotek o osiach wzajemnie prostopadłych.
W stosunku do maszyny o budowie typowej, prądnica wagonowa typu Rosenberga charakteryzuje się stosunkowo małym przekrojem jarzma i rdzenia biegunów, natomiast dużym przekrojem nabiegunników. Duży przekrój nabiegunników zwiększa przewodność obwodu magnetycznego w osi poprzecznej maszyny. Prądnica pracuje jako obcowzbudna, ponieważ jej uzwojenie wzbudzenia jest zasilane z baterii akumulatorów. Prąd wzbudzenia
Strumień magnetyczny działający w osi podłużnej indukuje w wirującym uzwojeniu twornika siłę elektromotoryczną o zwrocie wynikającym ze zwrotu ruchu wirnika. Siła elektromotoryczna indukowana przez strumień podłużny jest odbierana przez szczotki umieszczone w osi poprzecznej maszyny (oś q). Szczotki umieszczone w osi poprzecznej są zwarte. Ponieważ w prądnicy wagonowej, w stosunku do prądnic o budowie typowej, zwiększono przewodność obwodu poprzecznego
Pod wpływem strumienia poprzecznego
Różnice Między Prądnicą a Alternatorem
Nigdy prądnica nie będzie miała osiągów porównywalnych z alternatorem; wynika to po prostu z zasad elektrotechniki. W zasadzie jedyną zaletą prądnicy w dzisiejszych czasach jest to, że jest to maszyna samowzbudna. Znaczy to, że wystarczy magnetyzm szczątkowy w ustroju, aby maszyna wprawiona w ruch dała napięcie. W przeszłości stosowano prądnice głównie z powyższego powodu, a przede wszystkim dlatego, że nie znano albo były drogie i zawodne materiały i urządzenia prostownikowe (szczególnie większych mocy), które są integralną częścią alternatorów.
Alternator i prądnica mają zupełnie inne regulatory napięcia. Dwa absolutnie nie mogą być zamiennie stosowane, chyba że oryginalny regulator nie będzie podłączony, a będzie pełnił tylko rolę atrapy. Ponadto, alternator, aby pracować poprawnie, musi współpracować z dedykowanym sobie regulatorem napięcia. Musi być taki, jaki przewidziała fabryka. Oczywiście może się zdarzyć, że alternator od VW będzie pracował poprawnie z regulatorem z rosyjskiego Ziła. Odradzane są regulatory mechaniczne; tylko i wyłącznie elektroniczne.
Układy Elektryczne w Ciągnikach Ursus

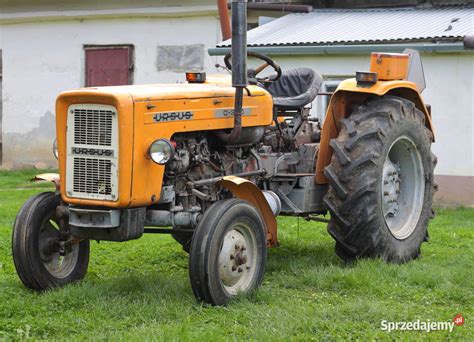

Historyczny Ursus C-45/C-451
Po II wojnie światowej w Państwowych Zakładach Inżynierii w Ursusie koło Warszawy podjęto decyzję o produkcji ciągników rolniczych. Model C-45, oparty na konstrukcji niemieckiego ciągnika Lanz-Bulldog D9506, początkowo nie posiadał instalacji elektrycznej. Z czasem jednak, w zmodyfikowanych modelach C-45/C-451 (produkowanych m.in. w Gorzowskich Zakładach Mechanicznych), zaczęto je wyposażać w pełną instalację elektryczną, na którą składały się:
- prądnica z regulatorem napięcia
- akumulator
- dwa reflektory
- jedna lampa tylna z sygnałem ostrzegawczym "stop"
- gniazdko wtyczkowe do lampki "stop" na przyczepie
- sygnał dźwiękowy
Uruchamianie Ursusa C-45/C-451 początkowo wymagało ogrzewania gruszy żarowej lutlampą, a następnie obrotu wału korbowego kierownicą. W późniejszych wersjach zainstalowano rozruch benzynowy, podnośnik hydrauliczny, brezentową kabinę, błotniki tylne i wygodne siedzenie kierowcy. Do uruchomienia potrzebne było włączenie cewki brzęczykowej, przełączenie zasilania na benzynę i włączenie rozrusznika, a następnie po rozgrzaniu przełączenie na olej napędowy.
Modernizacja Ursusa C-330 - Wymiana Prądnicy na Alternator
W świecie maszyn rolniczych, gdzie niezawodność i sprawność mają kluczowe znaczenie, prawidłowe działanie układu elektrycznego ciągnika jest absolutną podstawą. W modelu C-330, jednym z najpopularniejszych ciągników w Polsce, kwestia modernizacji układu ładowania poprzez wymianę starej prądnicy na alternator jest tematem, który regularnie powraca wśród rolników.
Korzyści z Wymiany Prądnicy na Alternator
Wymiana starej prądnicy na nowoczesny alternator to rozwiązanie, które nie tylko poprawia wydajność ładowania akumulatora, ale też zwiększa bezpieczeństwo i stabilność pracy całego pojazdu. Stare prądnice, choć w swoim czasie spełniały swoje zadanie, nie są w stanie sprostać dzisiejszym wymaganiom. Alternatory charakteryzują się większą wydajnością prądową, dłuższą żywotnością oraz mniejszą awaryjnością. Pozwalają na szybsze ładowanie akumulatora i utrzymanie jego odpowiedniego stanu nawet w trudnych warunkach pracy, przy niskich obrotach silnika. Modernizacja taka może również zwiększyć wartość rynkową ciągnika.
Proces Instalacji Alternatora C-330
Podłączenie alternatora C-330 nie jest czynnością skomplikowaną, ale wymaga dokładności, znajomości schematu instalacji oraz odpowiednich narzędzi. Najczęściej proces ten rozpoczyna się od odłączenia akumulatora w celu uniknięcia zwarcia i uszkodzenia instalacji. Następnie demontuje się starą prądnicę wraz z regulatorem napięcia, ponieważ nowoczesny alternator posiada wbudowany regulator.
Ważnym krokiem jest odpowiednie poprowadzenie przewodów: przewód główny z alternatora podłącza się bezpośrednio do instalacji elektrycznej ciągnika, a cienki przewód wzbudzenia (D+) do kontrolki ładowania na desce rozdzielczej. Przy takim montażu niezwykle istotne jest solidne zamocowanie urządzenia, aby wibracje silnika nie spowodowały luzów lub uszkodzeń połączeń elektrycznych. Dobrze wykonany montaż pozwala uniknąć awarii w kluczowych momentach pracy maszyny.
Dla osób, które chcą uniknąć dodatkowych przeróbek, świetnym rozwiązaniem jest alternator C-330 z mocowaniem. To kompletne rozwiązanie, w którym producent zadbał o odpowiednie uchwyty, odległości i kształt mocowania, dzięki czemu cała procedura montażu staje się szybsza i mniej problematyczna.

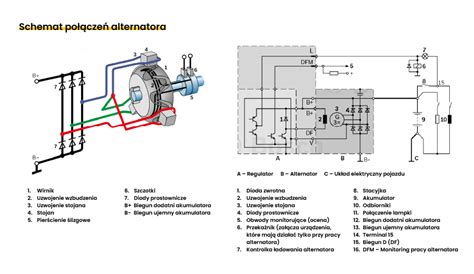

Zasada Działania i Podłączenie Alternatora
Kluczowe Elementy i Ich Funkcje
Alternator wytwarza prąd przemienny, który następnie jest prostowany przez mostek diodowy do postaci prądu stałego, niezbędnego do ładowania akumulatora i zasilania instalacji pojazdu. W alternatorze:
- Czarny przewód to zazwyczaj ujemna strona trójfazowego mostka.
- Styk B+ to dodatnia strona, z której wychodzi prąd ładowania.
- Regulator napięcia, mierząc napięcie w instalacji, stosownie do niego zmienia prąd wzbudzenia alternatora, czyli napięcie na jego wirniku. Mostkowi diodowemu w stojanie alternatora "wszystko jedno", zawsze prostuje trzy fazy. Manipulacja wzbudzeniem jest kluczowa dla regulacji napięcia wyjściowego.
Obwód Wzbudzenia i Kontrolka Ładowania
Po przekręceniu kluczyka na pozycję II (zapłon) zasilany jest obwód wzbudzenia: stacyjka -> kontrolka ładowania -> styk D+ -> regulator -> uzwojenie wzbudzenia -> obudowa alternatora -> masa -> akumulator (biegun -) -> stacyjka. W tej sytuacji kontrolka powinna się świecić. Po uruchomieniu silnika na styku B+ pojawi się napięcie ładowania, a kontrolka ładowania nie powinna się już palić (co sygnalizuje prawidłowe ładowanie).
Żarówka kontrolki musi być bocznikiem, inaczej cały prąd wzbudzenia płynie przez żarówkę. Należy ją poprzedzić bezpiecznikiem o odpowiednim prądzie zadziałania. Ponadto, żarówka jest zbocznikowana rezystorem, aby tylko znikoma wartość prądu płynęła przez nią, a większość przez rezystor. Dzięki temu żaróweczka jest zabezpieczona przed przepływem dużych wartości prądu, co zwiększa jej żywotność. Bezpiecznik natomiast jest od zabezpieczenia i musi być w każdej prawidłowo wykonanej instalacji.
Specyficzne Rozwiązania - Dynamo w Motocyklach (Zamiennik Bosch RD)
Dynamo B - Nowoczesny Zamiennik Klasycznych Prądnic
W oparciu o doświadczenia w budowie urządzeń DYNAMO do różnych motocykli, firma rozszerzyła ofertę o wersję Dynamo B, stanowiącą zamiennik prądnic Bosch serii RD. Urządzenia te są wykonane zgodnie z wytycznymi montażu oryginalnych prądnic Bosch z tamtego okresu - zgodne co do wymiarów, wyglądu zewnętrznego oraz sposobu podłączenia okablowania. Wykorzystują jednak współczesną technologię w obudowie łudząco przypominającej oryginał.
Bez jakichkolwiek przeróbek po stronie motocykla, Dynamo B zapewnia wytworzenie odpowiedniej ilości energii potrzebnej do prawidłowego funkcjonowania motocykla, bez obaw o awarię starych, wyeksploatowanych prądnic. Przykładowo, korpus Dynama B3 ma wymiary zewnętrzne odpowiadające oryginalnej prądnicy Bosch RD 45.
Montaż i Podłączenie Dynamo B
Dynamo Bosch RD 45, napędzane w dedykowanych motocyklach za pomocą koła łańcuchowego o module 3/8 cala (rolka 6.35 mm), liczbie zębów 12 osadzonej na stożku. Dynamo B3 wyposażone w standardowe koło zębate należy zamontować dokładnie tak, jak montowało się oryginalną prądnicę Bosch RD. Obracając korpusem urządzenia zamontowanym na bloku silnika, ustalamy odpowiednie napięcie łańcucha, następnie dokręcamy opaski zaciskowe. Po dokręceniu opasek należy sprawdzić, czy luz jest w normie, a następnie ręcznie obrócić wałem, sprawdzając, czy koła współpracujące w układzie w różnym położeniu nie powodują zaklinowania bądź zmiany napięcia łańcucha w czasie obrotu.
Urządzenie posiada wbudowany regulator napięcia, schowany pod blaszanym kubkiem. Wychodzą z niego dwa wyjścia oznaczone tak samo jak w oryginale: numer 51 (biegun dodatni +) i 61 (biegun ujemny - dla kontrolki ładowania). Podłączenie urządzenia odbywa się tak, jak oryginalnej prądnicy Bosch RD 45:
- Przewód czerwony (+) podłączany do słupka oznaczonego nr 51, na którym należy zamontować szeregowo wpięty bezpiecznik 15A.
- Przewód niebieski podpinany do słupka oznaczonego nr 61, który stanowi (-) dla kontrolki ładowania koloru czerwonego zamontowanej w lampie. Na tym przewodzie zaleca się wlutowanie szeregowo bezpiecznika o wartości 1mA, który zabezpiecza układ kontroli ładowania.
Biegun ujemny urządzenie pobiera przez styk korpusu cynkowanego z obudową - blokiem silnika. Należy pamiętać, aby to połączenie było przed montażem dokładnie oczyszczone i przygotowane. Blok nie może być malowany w tym miejscu farbą, ani nie może tam być stosowana żadna podkładka będąca izolatorem masy (bieguna (-) niezbędnego do prawidłowej pracy Dynama B).
Regulator Napięcia i Akumulatory
Regulator wbudowany w Dynamo B, w odróżnieniu od wielu dostępnych na rynku, nie zwiera uzwojeń dynama do masy, tylko odłącza/dołącza je do pracy w miarę zapotrzebowania na energię. Jeżeli w instalacji załączone zostaną odbiorniki, regulator napięcia będzie dostrajał moc generowaną przez dynamo do potrzeb. Jeżeli będziemy jeździć bez świateł, urządzenie będzie produkowało tylko tyle mocy, ile potrzeba na ładowanie akumulatora. Można jeździć bez świateł, jak również z pełnym obciążeniem.
Działanie regulatora jest uzależnione od napięcia na akumulatorze, które nie może być mniejsze niż 10V w wersji 12V (5,2V w wersji 6V). Jeżeli napięcie spadnie poniżej tych wartości, regulator napięcia odłączy się, a wraz z nim dynamo, które zacznie obracać się na biegu jałowym. Taki stan prowadzi do całkowitego rozładowania akumulatora.
Najczęściej zgłaszaną awarią po zamontowaniu Dynama B jest problem działania kontrolki ładowania. Układ sterujący kontrolką ładowania można uszkodzić, podając napięcie (biegun +) na słupek nr 61. Wówczas kontrolka ładowania albo się nie świeci, albo świeci się cały czas, natomiast ładowanie akumulatora będzie działało poprawnie.

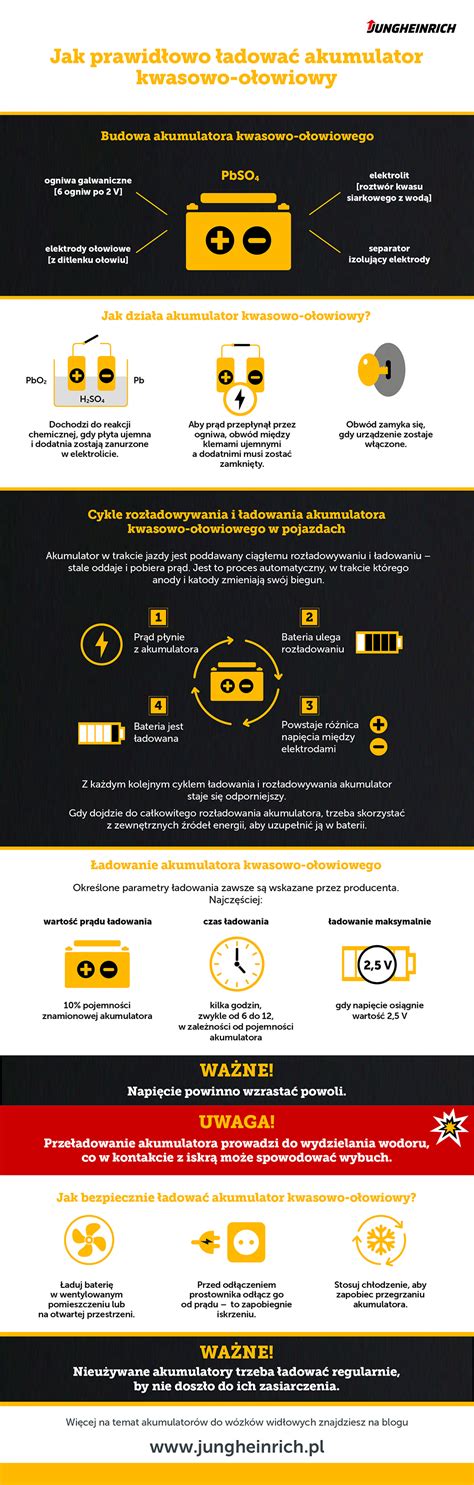

Dobór Akumulatora
Akumulator należy dobierać tak, by jego pojemność była dopasowana do maksymalnej mocy dynama. Przyjętą ogólnie zasadą jest dobieranie pojemności mierzonej w amperogodzinach (Ah) jako jednej dziesiątej mocy urządzenia (z tendencją na plus dla wersji 6V):
- Dla wersji 12V zalecany jest akumulator o minimalnej pojemności 10Ah.
- Dla wersji 6V zalecany jest akumulator o pojemności 8Ah.
Z nowym regulatorem napięcia można łączyć wszystkie rodzaje akumulatorów, z wyjątkiem baterii żelowych (stosowanych np. w instalacjach alarmowych). W praktyce najlepiej sprawdzają się akumulatory litowo-jonowe lub kwasowo-ołowiowe w technologii AGM. Tradycyjne akumulatory kwasowo-ołowiowe mogą mieć ograniczoną trwałość (około roku) i są podatne na drgania.
Ważne Wskazówki Montażowe i Bezpieczeństwo
Przed montażem należy dokładnie przeczytać kartę gwarancyjną i prześledzić schemat instalacji. Należy zamontować akumulator z minusem (-) na masie. Słupek akumulatora oznaczony jako biegun ujemny (-) należy połączyć przewodem minimum 1.5mm2 z karoserią motocykla. Dynamo B biegun (-) ma podłączony do cynkowanego korpusu; należy zadbać o dobre połączenie korpusu Dynama z blokiem silnika. Przewód plus (+) zacisk 51 regulatora (czerwony) podłączyć dedykowanym kablem do słupka akumulatora oznaczonego (+). Nigdy nie podłączać do Dynama przewodu (+) oznaczenie 51 pod napięciem. Nieumyślne podanie napięcia na zacisk 61 może uszkodzić układ kontroli ładowania.
Do prawidłowego montażu urządzenia zaleca się zdjęcie obudów silnika, aby był nieograniczony dostęp do kół pasowych, łańcuchowych bądź zębatych. Luz nazębny należy wyregulować, obracając dynamem tak, aby nie był zbyt duży ani zbyt mały (dla nowego zestawu kół od 0,05 do 0,1mm). Dla napędów łańcuchowych bądź paskowych należy postępować zgodnie z zasadami regulacji tych rozwiązań dla oryginalnej prądnicy Bosch RD. Luz nazębny należy sprawdzić po maksymalnym dokręceniu urządzenia szczelinomierzem, gdyż może się on zmienić w czasie dokręcania opasek.
Praktyczne Porady i Serwis
Prądnice można oddać do regeneracji (komutator), wymienić szczotki, łożyska itp., a także prawidłowo wyregulować regulator napięcia (bądź zamontować właściwy). W zasadzie można ją również przezwoić, czyli będzie wtedy jak nowa. Istnieje również pośredni sposób między wymianą na alternator a męczeniem się z niesprawną prądnicą: budowa elektronicznego modułu regulatora napięcia, który lepiej spełnia funkcje regulacji. Za słabe ładowanie prądnicy przy małych obrotach odpowiedzialny jest często regulator napięcia, który nie załącza wzbudzenia, co jest normalne przy sterowaniu wzbudzeniem za pomocą elektromagnesu.
Jeśli decydujemy się na zamianę prądnicy na alternator, trzeba dokonać pewnych modyfikacji w instalacji elektrycznej. Alternatory często mają regulator napięcia przymocowany do korpusu. Do niego należy doprowadzić przewód, który dochodził do starego regulatora. Regulatory prądnic mają zazwyczaj trzy końcówki. Przy montażu alternatora dwie z nich należy połączyć (w prądnicy po wyłączeniu zapłonu regulator napięcia robi przerwę w obwodzie, inaczej popłynie prąd zwrotny przez prądnicę, co doprowadzi do jej spalenia). Ważne jest też, jaką biegunowość ma pojazd ("-" czy "+" na masę).
Zazwyczaj wzbudzenie podłącza się ze stacyjki: Styk 15 (stacyjki) -> Regulator napięcia. Jeśli przerabiamy instalację, należy usunąć wszystkie nieużywane przewody, aby uniknąć "siana" i problemów przy przyszłych naprawach. Zamiast regulatora elektromagnetycznego, zaleca się montaż odpowiedniego regulatora elektronicznego.
U elektromechanika sprawdzenie alternatora to maksymalnie 10 zł (podłącza na stół i wszystko widzi). W przypadku napraw we własnym zakresie należy dokładnie zdobyć schemat lub wiedzę od osoby, która konkretne elementy montuje na co dzień. Należy zachować ostrożność, aby nie popełnić błędów, które mogą skutkować uszkodzeniem pojazdu.
