Równiarki drogowe, znane również jako gradery, to ciężkie maszyny budowlane, bez których trudno wyobrazić sobie wiele robót ziemnych. Ich podstawowym zadaniem jest profilowanie podłoża, skarp i wykopów, co czyni je nieodzownym elementem w procesie budowy i utrzymania infrastruktury drogowej. Służą one przede wszystkim do profilowania podłoża pod nawierzchnię dróg, poboczy czy rowów, szybkiego i skutecznego wyrównywania nasypów, a po wyposażeniu w zrywak - do usuwania uszkodzonej nawierzchni. Maszyny te sprawdzają się również doskonale do zgarniania śniegu i błota z dróg, placów czy parkingów oraz usuwania innych zanieczyszczeń. Dzięki swojej uniwersalności, maszyny te znajdują zastosowanie w przedsiębiorstwach budowlanych, firmach specjalizujących się w robotach drogowych, a także w nadleśnictwach czy służbach miejskich.
Budowa i Rodzaje Równiarek Drogowych

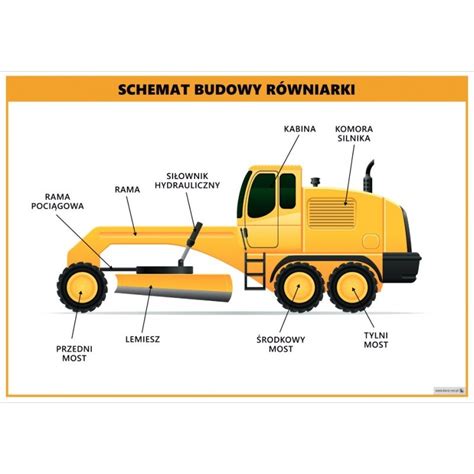

Na typową konstrukcję równiarki drogowej składa się kilka podstawowych elementów. Jednym z najważniejszych jest ciągnik o napędzie kołowym bądź podwoziu gąsienicowym, umożliwiający poruszanie maszyną. Na nim również umieszczany jest osprzęt roboczy - zwykle jest to ruchomy lemiesz z ostrzami, czyli długa, stalowa listwa umieszczona centralnie pod maszyną, służąca do precyzyjnego wyrównywania terenu, usuwania nierówności i nadawania odpowiedniego profilu drodze. Lemiesze są kluczowym elementem roboczym każdej równiarki drogowej, a wybór odpowiedniego lemiesza ma ogromne znaczenie dla trwałości sprzętu oraz jakości wykonanych prac ziemnych.
Podział ze względu na konstrukcję i napęd
Podział równiarek drogowych można przeprowadzić, biorąc pod uwagę konstrukcję ramy - na modele ciągnione i samojezdne. Uwzględniając zastosowany napęd, wyróżnia się wersje hydrauliczne i mechaniczne. Podstawowy podział obejmuje również równiarki kołowe i gąsienicowe. Równiarki kołowe, często z napędem 6×6 lub AWD, są bardziej popularne ze względu na większą mobilność i wszechstronność. Wśród nich wyróżnia się modele sterowane ręcznie (2D) oraz wyposażone w zaawansowane systemy sterowania 3D.
Elementy robocze
Działanie równiarki jest uzależnione od jej elementów roboczych, czyli zrywaka oraz lemiesza. Pierwsza z wymienionych części, zlokalizowana za tylną osią pojazdu, swoim kształtem przypomina wielkie pazury i odpowiada za spulchnianie nawierzchni. Równiarki wyposażone są również pług, który wykorzystywany jest do równania i profilowania podłoża. Często posiadają także tylny zrywak, który wykorzystany jest do usuwania starej nawierzchni asfaltowej czy rozbijania betonu. Równiarki wyposażone w przedni spychacz mogą być również używane do odśnieżania dróg.
Zastosowanie Równiarek Drogowych
Równiarki drogowe są wykorzystywane przede wszystkim przez firmy zajmujące się budową i remontowaniem dróg. Tego typu maszyny są niezastąpione przy opracowywaniu podłoża pod różnego rodzaju nawierzchnie drogowe. Pojazdy sprawdzają się jednak równie dobrze przy innych pracach ziemnych.
Precyzyjne profilowanie podłoża
Główną funkcją równiarki drogowej jest profilowanie podłoża pod nawierzchnię dróg, rowów, poboczy, lotnisk czy lądowisk. Równiarka drogowa przy użyciu lemiesza ścina wierzchnią warstwę gruntu i wyrównuje podłoże. Maszyna jest używana do tworzenia odpowiednich spadków poprzecznych i podłużnych, które umożliwiają prawidłowe odprowadzanie wody z nawierzchni. Jest niezastąpiona tam, gdzie liczy się dokładność niwelacji, zapewniając stabilne i równe podłoże pod fundamenty budynków lub konstrukcje drogowe.
Mieszanie materiałów i wyrównywanie nasypów
Równiarek używa się do mieszania materiałów drogowych, a także wyrównywania nasypów czy powierzchni pól. Równiarki drogowe mogą być również wykorzystywane do mieszania materiałów drogowych, takich jak kruszywa, co zapewnia jednorodną i stabilną konstrukcję drogi.
Usuwanie uszkodzonej nawierzchni i odśnieżanie
Wyposażone w zrywaki nadają się do zrywania uszkodzonej nawierzchni. Oprócz tego maszyny te sprawdzają się doskonale w trakcie prac polegających na odśnieżaniu dróg, placów czy parkingów oraz usuwaniu innych zanieczyszczeń, jak np. błoto. Równiarki są pomocne przy przemieszczaniu i rozdzielaniu gruntu. Służą również do usuwania humusu i zachwaszczenia.
Inne zastosowania
- W wojskach inżynieryjnych służą do budowy tymczasowych dróg przyfrontowych, ścieżek komunikacyjnych na poligonach, a także lądowisk dla śmigłowców.
- W górnictwie oraz zakładach zajmujących się recyklingiem maszyny służą do przenoszenia urobku oraz zalegających materiałów.
- W niektórych rejonach świata są wykorzystywane zamiast klasycznych buldożerów.
Równiarka nie zastępuje spycharki ani koparki - jej rola zaczyna się tam, gdzie liczy się precyzyjne profilowanie, a nie samo przemieszczanie gruntu. Kluczowe znaczenie ma prawidłowe ustawienie lemiesza oraz współpraca z walcem, który zagęszcza podłoże po wyrównaniu. Walec służy do zagęszczenia podłoża, a równiarka do jego profilowania przed zagęszczeniem.
Kluczowe Czynniki Wpływające na Wydajność i Efektywność
Wydajność i efektywność równiarki drogowej zależą od wielu czynników:
- Moc silnika diesla: zapewnia odpowiednią siłę do wykonywania ciężkich robót ziemnych.
- Masa maszyny: wpływa na stabilność i zdolność do pracy w trudnych warunkach.
- Długość i typ lemiesza: kluczowy element roboczy, odpowiadający za precyzję profilowania.
- Rodzaj napędu: napęd 6×6 lub AWD zapewnia lepszą trakcję i stabilność w trudnym terenie.
- Sprawność układu hydraulicznego: umożliwia płynne sterowanie osprzętem.
- Stan ogumienia: wpływa na przyczepność i mobilność maszyny.
Zaawansowane Systemy Sterowania
Współczesne równiarki drogowe coraz częściej wyposażane są w zaawansowane systemy sterowania, które znacząco podnoszą precyzję i efektywność pracy. Srawność przeprowadzania zadań wynika przede wszystkim z umiejętności operatora, jednak z pomocą systemu niwelacji 2D i 3D można w prosty sposób poprawić zarówno tempo pracy, jak i jej dokładność. Wykorzystanie zaawansowanej automatyki pozwala unikać kosztownych błędów oraz ściśle kontrolować zużycie materiałów, co bezpośrednio przekłada się na spore oszczędności - zarówno dla inwestora, jak i wykonawcy.
Rodzaje systemów sterowania
- System 2D: umożliwia operatorowi utrzymanie stałej wysokości i nachylenia lemiesza, co jest przydatne przy wyrównywaniu powierzchni na płaskim terenie.
- System 3D: wykorzystując technologie takie jak Topcon lub Trimble, pozwala na precyzyjne profilowanie podłoża zgodnie z wcześniej zaprogramowanym modelem. Maszyna automatycznie dostosowuje położenie lemiesza, minimalizując ryzyko błędów i skracając czas roboczy.
- Technologia laserowa: wykorzystuje wiązkę laserową jako punkt odniesienia, umożliwiając automatyczne utrzymanie stałej wysokości i nachylenia lemiesza. Jest to rozwiązanie szczególnie przydatne tam, gdzie wymagana jest wysoka dokładność.
Wykorzystanie systemów 2D, 3D oraz technologii laserowej przekłada się na obniżenie kosztów budowlanych i poprawę jakości wykonanych prac ziemnych. Dostępny opcjonalnie interaktywny system monitoringu pozwala na zdalną kontrolę nad stopniem wykorzystania, wydajności, zużycia paliwa i innych parametrów, śledzi również lokalizację maszyny. Na życzenie użytkownika w równiarkach może zostać zamontowany automatyczny system kontroli pracy, realizowany za pomocą laserów, czujników ultradźwiękowych lub kombinacji tych elementów z wykorzystaniem technologii GPS lub optycznej (ATS). Wówczas wysyłane są sygnały do hydrauliki maszyny bez ingerencji operatora, który koncentruje się wyłącznie na utrzymywaniu właściwego kierunku jazdy.
Popularni Producenci i Modele Równiarek Drogowych
Na rynku dostępne są równiarki drogowe wielu renomowanych producentów:
XCMG
Model XCMG GR1905T to popularna maszyna budowlana, ceniona za swoją wydajność i niezawodność. Charakteryzuje się mocnym silnikiem diesla i konstrukcją pozwalającą na efektywną pracę w trudnych warunkach terenowych. Model GR215-A doskonale nadaje się do długodystansowych prac związanych z projektami infrastrukturalnymi na szeroką skalę, a masa eksploatacyjna maszyny wynosi 17 ton.
Volvo
Maszyny Volvo słyną z zaawansowanej technologii, precyzji i efektywności. Równiarki drogowe tej marki często wyposażone są w nowoczesne systemy sterowania 3D. Używane modele Volvo mogą stanowić atrakcyjną opcję dla firm poszukujących sprawdzonego sprzętu. Tuleja ślizgowa ITR to wyspecjalizowany zamiennik dedykowany równiarkom Volvo G900B oraz G900C, a łożysko przeznaczone do równiarki VOLVO G900 to precyzyjnie wykonany element, który zapewnia niezawodność pracy całego urządzenia.
Caterpillar (Cat)
Caterpillar to synonim niezawodności i trwałości. Równiarki Cat są cenione za wydajność, moc i możliwość pracy w najtrudniejszych warunkach. Na rynku wtórnym używane równiarki Cat cieszą się dużą popularnością ze względu na solidną konstrukcję.
Inni Producenci
Oprócz wymienionych marek, na rynku dostępne są również maszyny firm takich jak HBM (np. HBM BG180, HBM BG190, HBM BG120), New Holland (np. model New Holland F156.6) czy O&K (Orenstein & Koppel), które uchodzą za niezwykle wydajne i solidne.
Wybór Równiarki Drogowej: Nowa czy Używana?
Decydując się na zakup równiarki drogowej, stajemy przed wyborem: nowej czy używanej. Nowe maszyny oferują najnowszą technologię i gwarancję producenta, a także możliwości wyposażenia w dodatkowe funkcje, takie jak systemy sterowania 3D. Z drugiej strony, używana równiarka może być bardziej atrakcyjna cenowo. Ważne jest jednak dokładne sprawdzenie stanu technicznego używanej maszyny, w tym silnika, układu hydraulicznego i ogumienia, aby uniknąć kosztownych napraw. Cena równiarki drogowej na rynku wtórnym jest zróżnicowana i zależy od marki, modelu, roku produkcji, stanu technicznego oraz wyposażenia. Warto porównać oferty różnych sprzedawców, aby znaleźć najlepszą ofertę. Należy również zwrócić uwagę na dostępność serwisu i części zamiennych. Przy zakupie równiarki drogowej należy wziąć pod uwagę kilka kluczowych czynników, takich jak reputacja producenta, dostępność serwisu oraz wsparcie techniczne. Ważne jest również sprawdzenie stanu układu hydraulicznego, ramy oraz kabiny.
Przyszłość Technologii Równiarek Drogowych
Przyszłość technologii równiarek drogowych rysuje się obiecująco, z coraz większym naciskiem na automatyzację i precyzję. Maszyny wyposażone w systemy 3D, laser i GPS będą mogły pracować autonomicznie. Rozwój technologii silników diesla oraz napędów AWD i 6×6 przyczyni się do zwiększenia wydajności i redukcji emisji spalin. Ważną częścią działalności firm są prace badawczo-rozwojowe. To one mają zapewnić ciągły rozwój wyrobu tak, by sprostać nie tylko ostrej konkurencji, ale przede wszystkim rosnącym wymaganiom światowych rynków.
Innowacje w równiarkach MISTA
Obecnie Mista prowadzi projekt badawczo-rozwojowy pt. "Opracowanie innowacyjnej technologii systemu sterowania i układu chłodzenia silnika równiarki drogowej o napędzie hydrostatycznym - RD-165 FHAD (Full HydrostaticAdvance Drive)” realizowany w ramach działania 1.1.1 Programu Operacyjnego Inteligentny Rozwój. Równiarka RD-165 FHAD będzie posiadała pełny zaawansowany napęd hydrostatyczny z układem silnikowym dostosowanym do norm Tier 4 Final, dzięki czemu możliwe będzie ograniczenie zużycia paliwa, emisji spalin oraz emisji hałasu. Zwiększy to również siłę uciągu maszyny. W nowo powstałym modelu podniesiona zostanie również sprawności układu hydraulicznego maszyny przez zastosowanie nowoczesnego sterowania (oparte jest ono na zaprogramowanym indywidualnie sterowniku PLC).
Równiarka drogowa RD-165 FHAD będzie innowacyjną w skali światowej maszyną z zintegrowanym systemem sterowania optymalizującym pracę wszystkich układów maszyny, energooszczędną i o pozytywnym wpływie na środowisko. Dzięki przeniesieniu napędu z silnika do kół z eliminacją skrzyni biegów, wałów napędowych, napęd jest zoptymalizowany pod względem zapotrzebowania na moc. Takie rozwiązanie pozwala też na wykorzystanie większego zakresu pracy silnika spalinowego, gwarantując stabilną pracę w całym zakresie, w tym przy niskich prędkościach, łatwiejsza też jest ochrona przed przeciążeniem. Hydrostatyczny układ napędu jazdy na wszystkie koła sprawdza się zwłaszcza przy pracy wymagającej stabilnej prędkości, umożliwiając jednocześnie pełną, dokładną i płynną zmianę jej wartości. Za ustalenie stałej prędkości odpowiada TEMPOMAT.
Maszyny mają wbudowane silniki marki Cummins - jednego ze światowych liderów wśród producentów silników i agregatów prądotwórczych - wyposażone w elektroniczny system sterowania i monitoringu funkcji pracy, a ich sprawność przy jednoczesnym zmniejszonym zużyciu paliwa zwiększa wysokociśnieniowy układ wtryskowy HP Common Rail. Równiarka wyposażona jest w inteligentny układ hydrauliczny Load Sensing, oparty na osiowej pompie tłokowej o zmiennej wydajności współpracującej z czujnikami obciążenia i kierunkowymi zaworami kontrolnymi. Równiarka drogowa RD-165 FHAD może pracować w dwóch trybach: jazdy i roboczym (OFF-ROAD), z których każdy pozwala na optymalne wykorzystanie mocy silnika oraz uzyskanie optymalnych własności trakcyjnych i zużycia paliwa.
Innowacyjnym rozwiązaniem wprowadzonym przez producenta jest inteligentny system antypoślizgowy, który w przypadku utraty przyczepności przez którekolwiek z kół jezdnych automatycznie koryguje wartości przekazanej na nie mocy napędu, dzięki czemu równiarka drogowa jest lepiej przystosowana do pracy przy odśnieżaniu lub do niwelacji gruntu przy śliskim podłożu. Ponadto system elektroniczny automatycznie ogranicza i koryguje moment obrotowy poszczególnych kół jezdnych, który wspomaga „wykopywanie” się maszyny, która utknęła w grząskim lub piaszczystym terenie. Nowy produkt jest innowacyjny również w aspekcie środowiskowym poprzez dostosowanie do wymagań normy TIER4 i niższą emisję spalin. W celu spełnienia norm środowiskowych jest wyposażony w specjalnie opracowany system umożliwiający selektywną redukcję katalityczną (SCR).
Poprawa parametrów w odniesieniu do RD165H Tier 3a:
- Zwiększenie sprawności układu hydraulicznego maszyny z 80 do 95%.
- Przyśpieszenie reakcji funkcji sterujących układami z 3[s] do 1[s].
- Redukcja o 5% odczuwalnego hałasu i drgań w kabinie operatora.
- Zmniejszenie o 10% zużycia paliwa i emisji spalin do otoczenia.
Równiarki drogowe o tradycyjnym napędzie z ulepszeniami
W ofercie MISTY nadal pozostają równiarki o napędzie tradycyjnym - 6×4 i 6×6, które jednak zostały ulepszone technicznie, aby jeszcze lepiej niż dotychczas spełniać wymagania klientów. Również w przypadku tych maszyn sercem każdej maszyny z serii RD marki MISTA jest silnik wysokoprężny marki Cummins wyposażony w wysokociśnieniowy układ wtryskowy HP Common Rail, elektroniczny system sterowania i monitoringu funkcji pracy. Na optymalną pracę silnika wpływa ponadto zintegrowany elektro-hydrauliczny system napędu wentylatora, który na podstawie odczytów elektronicznych dostosowuje prędkość obrotową wentylatora proporcjonalnie do temperatury płynu chłodzącego silnika oraz powietrza turbodoładowanego. Automatyczne skrzynie przekładniowe typu „powershift” o ilości przełożeń 6/3 produkcji ZF Friedrichshaven AG posiadają elektroniczne sterownie i pełny monitoring funkcji pracy. Napęd przenoszony jest na koła poprzez tylny most napędowy wyposażony w automatycznie załączany i wyłączany mechanizm różnicowy typu No-Spin, przekładnie boczne zębate oraz przekładnie planetarne z układem hamulców wielotarczowych.
Producent, z myślą o pracy w ciężkich warunkach terenowych, np. przy niwelacji gruntu, zastosował dodatkowo w równiarkach samojezdnych hydrostatyczny napęd kół przedniej osi SMART DRIVE EASY SYSTEM firmy Poclain Hydraulics pełniący funkcję napędu pomocniczego. Oprogramowanie napędu SMART DRIVE EASY SYSTEM jest opracowane indywidualnie dla każdego modelu, dzięki czemu napędy poszczególnych osi są idealnie zsynchronizowane. Funkcje, jakie posiada napęd kół przednich to: praca z nadbiegiem w trybie agresywnym (stosowany w sytuacjach awaryjnych) oraz automatyczne rozłączenie w chwili przekroczenia granicznej prędkości uznanej za transportową (co niezwykle korzystnie wpływa na ekonomiczność i długowieczność rozwiązania). Napęd jest załączany indywidualnie przez operatora, niezależnie od podstawowego napędu kół tylnych.
Często Zadawane Pytania
Jak wykorzystać równiarkę drogową przy pracy z ciągnikiem?
Równiarka drogowa może być wykorzystywana razem z ciągnikiem w pracach przy utrzymaniu dróg dojazdowych, placów i terenów rolniczych. Montaż wymaga odpowiednich adapterów i układu hydraulicznego; często stosuje się przedni lub tylny uchwyt, zależnie od modelu ciągnika. Przy pracy z ciągnikiem ważne jest dostosowanie kąta lemiesza i prędkości roboczej, aby nie uszkodzić starej nawierzchni i zapewnić równomierne rozprowadzenie materiałów.
Czy równiarki CASE są odpowiednie do usuwania starej nawierzchni?
Modele CASE oraz innych marek mogą być używane do skrobania i stabilizowania starej nawierzchni, ale stopień efektywności zależy od konstrukcji lemiesza i mocy maszyny. Przy pracy ze starą nawierzchnią często stosuje się pług lub specjalne ostrza, a następnie walec do zagęszczenia. Warto wybierać równiarki z długiej ramie dla lepszej stabilności i precyzji pracy.
Jakie materiały mogą być rozprowadzane równiarką drogową?
Równiarka sprawdza się w rozprowadzaniu różnorodnych materiałów: kruszyw, piasku, podsypki oraz mieszanki stabilizującej. Przy rozkładaniu materiałów istotne jest właściwe ustawienie lemiesza i prędkość jazdy, a po rozprowadzeniu zwykle stosuje się walec w celu wyrównania i zagęszczenia warstwy. Dla materiałów cięższych lub nierównych zaleca się użycie długiej ramie, by poprawić kontrolę pracy.
W jakich sytuacjach warto wykorzystywać walec razem z równiarką?
Walec warto wykorzystywać po operacjach równania w celu uzyskania gładkiej, zbitej powierzchni. Szczególnie przy stabilizacji podłoża i układaniu nowej lub starej nawierzchni po rozprowadzeniu materiałów, walec poprawia nośność i trwałość. Zastosowanie walca razem z tylny osprzętem równiarki skraca czas prac wykończeniowych i zmniejsza konieczność dodatkowych korekt.
Jak prawidłowo ustawić pług równiarki przednia do frezowania?
Ustawienie pług przednia wymaga precyzyjnego wyregulowania kąta ustawienia i wysokości, aby skutecznie frezować nawierzchnię bez nadmiernego obciążenia maszyny. Należy zwrócić uwagę na warstwę starej nawierzchni i dostosować tempo pracy oraz głębokość cięcia. Po frezowaniu często wykorzystuje się równiarkę do rozprowadzenia materiałów i walec do zagęszczenia nowej warstwy.
Jakie są zalety równiarki z długiej ramie przy pracach drogowych?
Równiarki z długiej ramie oferują większą stabilność i precyzję przy długich skarpach i szerokich pasach roboczych. Długiej ramie pomaga w równomiernym rozłożeniu materiałów i lepszym sterowaniu lemieszem, co jest ważne przy pracy na nierównym podłożu lub przy odnawianiu starej nawierzchni. Po wyrównaniu często stosuje się walec oraz dodatkowo pług tylny do końcowego formowania poboczy.
Jak często konserwować elementy takie jak tylny pług i przednia osłona?
Konserwacja powinna być wykonywana regularnie: codzienne kontrole zużycia ostrzy, smarowanie przegubów i sprawdzanie układu hydraulicznego. Elementy takie jak tylny pług i przednia osłona są narażone na duże obciążenia, zwłaszcza przy pracy ze starą nawierzchnią lub twardymi materiałami, dlatego wymiana zużytych części minimalizuje ryzyko awarii. Po większych pracach warto także sprawdzić ramę i połączenia długiej ramie.
Jak wykorzystywać równiarkę do prac przy naprawie lokalnych dróg?
Do napraw lokalnych dróg równiarka jest wykorzystywana do skrobania uszkodzonej nawierzchni, rozprowadzania nowych materiałów i formowania profilów jezdni. Prace zwykle obejmują najpierw usunięcie warstwy starej nawierzchni, potem rozłożenie kruszywa lub mieszanki, a końcowe zagęszczenie przy pomocy walec. W zależności od zakresu można użyć pługów przednich lub tylnych oraz adapterów montowanych do ciągników.
