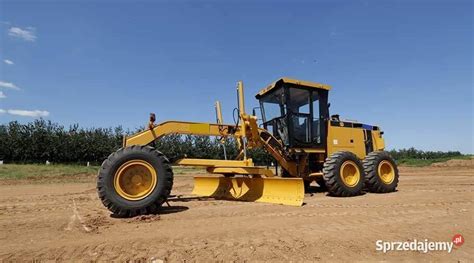

Równiarki drogowe, znane również jako gradery, to ciężkie maszyny budowlane, bez których trudno wyobrazić sobie wiele robót ziemnych. Ich podstawowym zadaniem jest profilowanie podłoża, skarp i wykopów, co czyni je nieodzownym elementem w procesie budowy i utrzymania infrastruktury drogowej. Wykorzystywane są przede wszystkim do wyrównywania powierzchni gruntowych, przygotowywania podłoża pod drogi, lotniska i inne obiekty infrastrukturalne. Równiarka drogowa charakteryzuje się długim lemieszem umieszczonym pomiędzy osiami kołowymi, służy również do budowy rowów odwadniających, skarp i nasypów, a także do usuwania śniegu i lodu z dróg.
Podstawowe elementy i rodzaje równiarek drogowych
Podstawowym elementem każdej równiarki drogowej jest ciągnik, który może posiadać napęd kołowy lub podwozie gąsienicowe. To właśnie on wprawia w ruch maszynę i jej osprzęt, którym zazwyczaj jest ruchomy lemiesz z ostrzami.
Podział równiarek drogowych można przeprowadzić, biorąc pod uwagę konstrukcję ramy, wyróżniając modele ciągnione i samojezdne. Równiarki samojezdne to przede wszystkim maszyny trzyosiowe, które wyparły dwuosiowe. Równiarki ciągnione są obecnie ciągnięte przez ciągniki i pojazdy transportowe, podczas gdy jeszcze do lat 50. XX wieku były ciągnięte przez lokomobile parowe. Uwzględniając zastosowany napęd, wyróżnia się wersje hydrauliczne i mechaniczne.
Podstawowy podział obejmuje również równiarki kołowe i gąsienicowe. Równiarki kołowe, często z napędem 6×6 lub AWD, są bardziej popularne ze względu na większą mobilność i wszechstronność. Wśród nich wyróżnia się modele sterowane ręcznie (2D) oraz wyposażone w zaawansowane systemy sterowania 3D, takie jak Topcon lub Trimble, które umożliwiają precyzyjne profilowanie terenu.
Typy napędów w równiarkach
W równiarkach drogowych stosuje się różne typy napędów, które wpływają na ich wydajność i przeznaczenie:
- Klasyczny napęd mechaniczny: Oparty o skrzynię biegów i wały napędowe. Jest to rozwiązanie tradycyjne, które sprawdza się w wielu zastosowaniach.
- Napęd hydrostatyczny: Może występować jako pełny napęd hydrostatyczny (na wszystkie koła) lub jako napęd pomocniczy (np. na przednią oś). Charakteryzuje się płynną zmianą prędkości, łatwiejszą kontrolą trakcji i stabilną pracą nawet przy niskich prędkościach.
- Napęd AWD (All-Wheel Drive) i 6×6: Zapewniają lepszą trakcję i stabilność w trudnym terenie. Napęd 6×6, w przeciwieństwie do modeli z napędem AWD, oferuje równomierne rozłożenie mocy na wszystkie koła, co umożliwia efektywne profilowanie podłoża nawet na nierównym gruncie.
Zastosowania równiarek drogowych
W zależności od modelu i wyposażenia, równiarki drogowe mogą być wykorzystywane do bardzo szerokiego zakresu prac. Służą przede wszystkim do:
- Profilowania podłoża pod nawierzchnię dróg, poboczy czy rowów.
- Szybkiego i skutecznego wyrównywania nasypów.
- Usuwania uszkodzonej nawierzchni (po wyposażeniu w zrywak).
- Zgarniania śniegu i błota z dróg.
- Budowy tymczasowych dróg przyfrontowych, ścieżek komunikacyjnych na poligonach, a także lądowisk dla śmigłowców.
Dzięki swojej uniwersalności, maszyny te znajdują zastosowanie w przedsiębiorstwach budowlanych, firmach specjalizujących się w robotach drogowych, a także w nadleśnictwach, służbach miejskich, górnictwie oraz zakładach zajmujących się recyklingiem.
Kluczowe czynniki wpływające na wydajność i efektywność
Wydajność i efektywność równiarki drogowej zależą od wielu czynników:
- Moc silnika diesla: Zapewnia odpowiednią siłę do wykonywania ciężkich robót ziemnych.
- Masa maszyny: Wpływa na stabilność i zdolność do pracy w trudnych warunkach.
- Długość i typ lemiesza: Kluczowy element roboczy, odpowiadający za precyzję profilowania. Lemiesze GTRAX, wykonane z najtwardszej stali HARDOX, stanowią doskonałą alternatywę dla oryginalnych części, oferując wysoką odporność na zużycie i wytrzymałość mechaniczną.
- Rodzaj napędu: Napęd 6×6 zapewnia lepszą trakcję i stabilność w trudnym terenie.
- Sprawność układu hydraulicznego: Umożliwia płynne sterowanie osprzętem. Inteligentny układ hydrauliczny Load Sensing, oparty na osiowej pompie tłokowej o zmiennej wydajności, dostarcza dokładnie wymaganą ilość oleju, co pozwala na oszczędzanie energii.
- Stan ogumienia: Wpływa na przyczepność i mobilność maszyny.
Zaawansowane systemy sterowania
Współczesne równiarki drogowe coraz częściej wyposażane są w zaawansowane systemy sterowania, które znacząco podnoszą precyzję i efektywność pracy:
- System 2D: Umożliwia operatorowi utrzymanie stałej wysokości i nachylenia lemiesza, co jest przydatne przy wyrównywaniu powierzchni na płaskim terenie.
- System 3D: Wykorzystując technologie takie jak Topcon lub Trimble, pozwala na precyzyjne profilowanie podłoża zgodnie z wcześniej zaprogramowanym modelem. Maszyna automatycznie dostosowuje położenie lemiesza, minimalizując ryzyko błędów i skracając czas roboczy.
- Technologia laserowa: Wykorzystuje wiązkę laserową jako punkt odniesienia, umożliwiając automatyczne utrzymanie stałej wysokości i nachylenia lemiesza.
- Systemy GPS i optyczne (ATS): Oferują dodatkową precyzję i możliwość pracy autonomicznej.
Wykorzystanie systemów 2D, 3D oraz technologii laserowej przekłada się na obniżenie kosztów budowlanych i poprawę jakości wykonanych prac ziemnych.
Popularni producenci i modele
Na rynku dostępne są równiarki drogowe wielu renomowanych producentów:
XCMG
Model XCMG GR1905T to popularna maszyna budowlana, ceniona za swoją wydajność i niezawodność. Charakteryzuje się mocnym silnikiem diesla i konstrukcją pozwalającą na efektywną pracę w trudnych warunkach terenowych.
Volvo
Maszyny Volvo słyną z zaawansowanej technologii, precyzji i efektywności. Równiarki drogowe tej marki często wyposażone są w nowoczesne systemy sterowania 3D. Używane modele Volvo mogą stanowić atrakcyjną opcję dla firm poszukujących sprawdzonego sprzętu.
Caterpillar (Cat)
Caterpillar to synonim niezawodności i trwałości. Równiarki Cat są cenione za wydajność, moc i możliwość pracy w najtrudniejszych warunkach. Na rynku wtórnym używane równiarki Cat cieszą się dużą popularnością ze względu na solidną konstrukcję. Przykładem jest równiarka samobieżna Cat 120, którą można sterować za pomocą joysticka lub kierownicy i dźwigni, z opcją napędu na wszystkie koła. Posiada zmodernizowaną technologię Grade z wyświetlaniem na opcjonalnym, kolorowym ekranie dotykowym, co umożliwia uzyskanie docelowego stanu nawierzchni przy mniejszej liczbie przejazdów.
HBM
Równiarki niemieckiej produkcji marki HBM to wyspecjalizowane maszyny do budowy i utrzymywania dróg, standardowo wyposażone w pług przedni ze wskaźnikiem głębokości, zrywak tylny ze wskaźnikiem głębokości, napęd 6x6 oraz sterowanie za pomocą joysticków. Jako jedne z nielicznych na świecie, równiarki HBM posiadają hydrodynamiczny napęd tandemów kół tylnych, polegający na zastosowaniu przekładnika momentu obrotowego umieszczonego przed skrzynią biegów. Przykładem jest HBM BG 180 TA-7 EP o masie 19 t i mocy silnika 205 KM, cechująca się doskonałymi parametrami pracy i ergonomiczną kabiną.
Komatsu
Komatsu GD675-7 to maszyna napędzana ponad 220-konnym Dieslem, o ciężarze roboczym 17,3 t (19,2 t ze zrywakiem i spycharką przednią). Wysoka produktywność i relatywnie niskie zużycie paliwa wynika z zastosowanej jednostki napędowej, która może pracować w trybie ekologicznym i zatrzymuje się automatycznie na biegu jałowym. Silnik Komatsu EU Stage V posiada układ oczyszczania spalin łączący filtr cząstek stałych Komatsu (KDPF) i selektywną regeneracją katalityczną indukcję (SCR).
Mista
Mista to polski producent specjalizujący się w równiarkach. W 2013 roku firma zaprezentowała model RD130FHD, pierwszą równiarkę z pełnym napędem hydrostatycznym na wszystkie koła. To innowacyjne rozwiązanie, które wyeliminowało skrzynię biegów i wały, znacząco podnosząc sprawność maszyny, optymalizując zapotrzebowanie na moc i redukując zużycie paliwa o około 15%. Równiarka RD-165 FHAD będzie posiadała pełny zaawansowany napęd hydrostatyczny z układem silnikowym dostosowanym do norm Tier 4 Final, co pozwoli na ograniczenie zużycia paliwa, emisji spalin i hałasu, a także zwiększy siłę uciągu maszyny. Mista stosuje w swoich maszynach silniki Cummins i układy hydrauliczne Bosch-Rexroth oraz Sauer-Danfoss. Dodatkowo w równiarkach samojezdnych, takich jak modele RD165H i RD200H, stosowany jest hydrostatyczny napęd kół przedniej osi SMART DRIVE EASY SYSTEM firmy Poclain Hydraulics, pełniący funkcję napędu pomocniczego.
Nowe czy używane? Wybór równiarki drogowej
Decydując się na zakup równiarki drogowej, stajemy przed wyborem: nowe czy używane. Nowe maszyny oferują najnowszą technologię i gwarancję producenta. Z drugiej strony, używana równiarka może być bardziej atrakcyjna cenowo, szczególnie dla mniejszych firm budowlanych z ograniczonym budżetem. Ważne jest jednak dokładne sprawdzenie stanu technicznego używanej maszyny, w tym silnika diesla, układu hydraulicznego i ogumienia, aby uniknąć kosztownych napraw w przyszłości.
Cena równiarki drogowej na rynku wtórnym jest zróżnicowana i zależy od marki, modelu, roku produkcji, stanu technicznego oraz wyposażenia. Równiarki drogowe Caterpillar i Volvo są zazwyczaj droższe niż mniej znane marki, ale oferują wyższą jakość i trwałość. Używana równiarka z systemem 3D, takim jak Topcon lub Trimble, będzie kosztować więcej niż maszyna bez tego typu udogodnień. Warto porównać oferty różnych sprzedawców, aby znaleźć najlepszą ofertę. Należy również zwrócić uwagę na dostępność serwisu i części zamiennych oraz możliwość przetestowania maszyny przed zakupem.
Przyszłość technologii równiarek drogowych
Przyszłość technologii równiarek drogowych rysuje się obiecująco, z coraz większym naciskiem na automatyzację i precyzję. Maszyny wyposażone w systemy 3D, laser i GPS będą mogły pracować autonomicznie, minimalizując potrzebę interwencji operatora. Rozwój technologii silników diesla oraz napędów AWD i 6×6 przyczyni się do zwiększenia wydajności i redukcji emisji spalin. Innowacje w dziedzinie materiałów i konstrukcji lemiesza pozwolą na zwiększenie trwałości i efektywności równiarki drogowej.
Ważną częścią działalności firm, takich jak Mista, są prace badawczo-rozwojowe. Projekt badawczo-rozwojowy dotyczący równiarki z pełnym napędem hydrostatycznym, dostosowanym do norm Tier 4 Final, ma na celu ograniczenie zużycia paliwa, emisji spalin oraz hałasu, a także zwiększenie siły uciągu maszyny. Analiza rynków międzynarodowych oraz baz patentowych wskazuje, że obecnie brak jest rozwiązań zbliżonych do tego, co świadczy o innowacyjności tego podejścia. Przeniesienie napędu z silnika do kół z eliminacją skrzyni biegów i wałów napędowych pozwala na zoptymalizowanie napędu pod względem zapotrzebowania na moc i wykorzystanie większego zakresu pracy silnika spalinowego, gwarantując stabilną pracę nawet przy niskich prędkościach i łatwiejszą ochronę przed przeciążeniem.
