Równiarki Drogowe: Kompleksowy Przewodnik po Wydajności i Technologii

W ostatnich latach w Polsce obserwuje się dynamiczny wzrost popytu na równiarki drogowe. Zjawisko to jest ściśle związane z intensywnymi inwestycjami w infrastrukturę, w tym z rządowym programem budowy dróg krajowych, w ramach którego zakontraktowano prace o wartości 32,5 mld zł, a kolejne negocjacje dotyczą prawie 79 mld zł. Równiarki nabywają nie tylko firmy drogowe, ale także rozwijające się zakłady utylizacji i zagospodarowania odpadów, które wykorzystują je na składowiskach. Producenci, odpowiadając na rosnące zapotrzebowanie, oferują coraz bardziej zaawansowany technologicznie sprzęt, który rewolucjonizuje branżę budowlaną.

Definicja i Rola Równiarki Drogowej

Równiarki drogowe, znane również jako gradery, to ciężkie maszyny budowlane, bez których trudno wyobrazić sobie wiele robót ziemnych. Są to samojezdne pojazdy, których głównym zadaniem jest skrawanie, zgarnianie i przesuwanie warstwy gruntu w celu uzyskania pożądanego profilowania podłoża. Ich podstawowym przeznaczeniem jest profilowanie podłoża, skarp i wykopów, co czyni je nieodzownym elementem w procesie budowy i utrzymania infrastruktury drogowej.

Podstawowym elementem każdej równiarki drogowej jest ciągnik, który może posiadać napęd kołowy lub podwozie gąsienicowe. To właśnie on wprawia w ruch maszynę i jej osprzęt, którym zazwyczaj jest ruchomy lemiesz z ostrzami. Podział równiarek drogowych można przeprowadzić, biorąc pod uwagę konstrukcję ramy - na modele ciągnione i samojezdne. Uwzględniając zastosowany napęd, wyróżnia się wersje hydrauliczne i mechaniczne. Podstawowy podział obejmuje również równiarki kołowe i gąsienicowe. Równiarki kołowe, często z napędem 6×6 lub AWD, są bardziej popularne ze względu na większą mobilność i wszechstronność.

W zależności od modelu i wyposażenia, równiarki drogowe mogą być wykorzystywane do bardzo szerokiego zakresu prac. Służą przede wszystkim do:

• Profilowania podłoża pod nawierzchnię dróg, poboczy czy rowów.
• Szybkiego i skutecznego wyrównywania nasypów.
• Usuwania uszkodzonej nawierzchni (po wyposażeniu w zrywak).
• Zgarniania śniegu i błota z dróg.
• Mieszania materiałów i płaskiego odspajania gruntu.
• Tworzenia terenu pod budowę nowych traktów komunikacyjnych oraz przygotowania terenów pod inwestycje.

Dzięki swojej uniwersalności, maszyny te znajdują zastosowanie w przedsiębiorstwach budowlanych, firmach specjalizujących się w robotach drogowych, a także w nadleśnictwach czy służbach miejskich.

Nowoczesne Technologie w Równiarkach Drogowych

Współczesne równiarki są coraz częściej wyposażane w zaawansowane rozwiązania technologiczne, które znacząco poprawiają ich wydajność i precyzję pracy. Tak jak do innych maszyn budowlanych, do równiarek zaczyna trafiać napęd hydrostatyczny, zapewniający płynność poruszania się maszyny i precyzyjne sterowanie. Maszyny są wyposażane w laserową czy ultradźwiękową automatyczną niwelację, a także przystosowywane do współpracy z systemami automatycznej kontroli położenia lemiesza, opartymi na technologii GPS.

Systemy Sterowania: 2D, 3D i Laserowe

Zaawansowane systemy sterowania to klucz do precyzji w nowoczesnych równiarkach drogowych:

• System 2D: Umożliwia operatorowi utrzymanie stałej wysokości i nachylenia lemiesza, co jest przydatne przy wyrównywaniu powierzchni na płaskim terenie.
• System 3D: Wykorzystując technologie takie jak Topcon lub Trimble, pozwala na precyzyjne profilowanie podłoża zgodnie z wcześniej zaprogramowanym modelem. Maszyna automatycznie dostosowuje położenie lemiesza, minimalizując ryzyko błędów i skracając czas roboczy.
• Technologia laserowa: Wykorzystuje wiązkę laserową jako punkt odniesienia, umożliwiając automatyczne utrzymanie stałej wysokości i nachylenia lemiesza. Jest to rozwiązanie szczególnie przydatne tam, gdzie wymagana jest wysoka dokładność.

Wykorzystanie systemów 2D, 3D oraz technologii laserowej przekłada się na obniżenie kosztów budowlanych i poprawę jakości wykonanych prac ziemnych.

Przegląd Popularnych Producentów i Modeli

Na rynku dostępne są równiarki drogowe wielu renomowanych producentów, oferujących szeroki zakres maszyn dostosowanych do różnorodnych potrzeb.

Case

Firma Case zaprezentowała niedawno maszyny serii C (836 i 856), dostępne jako modele 13 i 16-tonowe, oba w wersji z napędem 6x4 i 6x6 (AWD). Maszyny te wyposażono w opatentowaną technologię Hi-eSCR opracowaną przez FPT Industrial, będącą jedynym rozwiązaniem na rynku, które spełnia wymogi normy EU Stage 4 (Tier 4 Final) korzystając tylko z technologii selektywnej redukcji katalitycznej tlenków azotu w spalinach. Napęd o stosunkowo prostej konstrukcji nie wymaga stosowania filtra cząstek stałych (DPF), co eliminuje konieczność jego regeneracji i wymiany. W silniku FPT nie odbywa się recyrkulacja spalin, dzięki czemu znacznie wzrasta sprawność procesu spalania.

Funkcja automatycznej zmiany biegów ułatwia operatorowi koncentrację na zadaniu i optymalizuje wydajność maszyny, zapobiegając zduszeniu silnika przy nadmiernym obciążeniu w połączeniu ze zmiennikiem momentu obrotowego. Automatyczna 100-procentowa blokada mechanizmu różnicowego (dyferencjał No-Spin) natychmiast przenosi moment obrotowy z kół ślizgających się na koła o lepszej przyczepności. Hydrostatyczny tryb jazdy powolnej w wersjach AWD praktycznie uniezależnia przedni napęd od obrotów silnika. Operator w montowanej na tylnej ramie kabinie z zabezpieczeniami ROPS i FOPS jest cały czas świadomy stopnia skrętu ramy, a takie usytuowanie kabiny polepsza widoczność na lemiesz środkowy.

Caterpillar (CAT)

Równiarki samobieżne serii M3 marki CAT wzbogacono o najnowsze technologie redukcji emisji szkodliwych składników spalin, spełniające normy emisji spalin EPA Tier 4 Final (USA)/ Stage IV (UE). W wersji z napędem na wszystkie koła (AWD), koła przednie są napędzane przez pompy hydrauliczne. Jeden z najnowszych modeli, CAT 160M3 AWD, napędzany jest 6-cylindrowym silnikiem Cat C9.3 ACERT o pojemności 9,3 l i mocy 221-298 KM. Napęd przenoszony jest bezpośrednio, z wykorzystaniem przekładni APECS Power Shift z ośmioma biegami do jazdy do przodu i sześcioma wstecznymi. W układzie hydraulicznym (typ równoległy) zastosowano pompę tłokową o zmiennym wydatku (210l/min).

Prędkość maksymalna maszyny podczas jazdy do przodu wynosi 47,4 km/h, a podczas jazdy do tyłu 37,4 km/h. Promień skrętu, mierzony do zewnętrznej krawędzi przednich opon, to 7,8 m. Maksymalna siła uciągu na lemieszu dla podstawowej DMC (AWD) wynosi 16 700 kg, a dla maksymalnej DMC (AWD) - 22 512 kg. Masa eksploatacyjna z typowym wyposażeniem to 21 552 kg, a maksymalna 25 013 kg.

Równiarki samobieżne Cat® są opracowane z myślą o zapewnieniu dokładności i wydajności podczas wykonywania zadań związanych z budową i utrzymaniem dróg oraz przemieszczaniem materiału. Charakteryzują się wyjątkową dokładnością profilowania terenu i trwałością w różnorodnych zastosowaniach - od budowy autostrad i infrastruktury miejskiej po szeroko zakrojone prace górnicze. Małe równiarki samojezdne Cat można obsługiwać za pomocą drążków lub kierownicy i dźwigni, a ich główną zaletą jest zdolność do skutecznego poruszania się w ograniczonych przestrzeniach. Duże równiarki samojezdne Cat dysponują wystarczającą mocą i długością lemiesza, aby przemieszczać duże ilości materiału lub szybko i skutecznie profilować teren, a dzięki znacznej prędkości roboczej i zasięgowi lemiesza idealnie sprawdzają się podczas usuwania śniegu lub gruzu z dróg. Caterpillar niedawno uprościł nazewnictwo swojej linii równiarek samojezdnych.

HBM

Według danych z 2014 roku, 50 procent rynku nowych równiarek w Polsce to maszyny HBM, które kupują prawie wszystkie duże firmy drogowe, takie jak Strabag czy Skanska. Popytem cieszą się wszystkie oferowane modele, od siedmiu do 24 ton, z zauważalnym wzrostem zainteresowania nabywców większymi maszynami. Równiarki HBM należą do najmocniejszych i najbardziej technologicznie rozwiniętych równiarek na światowym rynku. Jako jedne z nielicznych na świecie posiadają hydrodynamiczny napęd tandemów kół tylnych, polegający na zastosowaniu przekładnika (zmiennika) momentu obrotowego umieszczonego przed skrzynią biegów. Dzięki temu nowatorskiemu rozwiązaniu osiągany jest ekstremalnie wysoki moment obrotowy na wszystkich czterech kołach, gwarantując tym samym wysokie wartości przyspieszenia również pod pełnym obciążeniem maszyny.

Napęd hydrostatyczny ZF zapewnia płynność poruszania się maszyny podczas redukcji biegu, zapobiegając powszechnej bolączce równiarek, jaką jest szarpnięcie i niezamierzone wrzynanie się środkowego lemiesza w podłoże. Prawie wszystkie modele równiarek HBM, z wyjątkiem 7-tonowej (a więc 11, 13, 16, 19 i 24 t) dostępne są z napędem zarówno 6x4 jak i 6x6, przy czym wariant 6x6 jest rekomendowany i praktycznie tylko takie maszyny się sprzedają, mimo że są droższe od tych bez napędu na przód. Kolejną cechą wyróżniającą równiarki HBM jest bardzo dobra widoczność z przodu i z tyłu kabiny dla operatora pracującego w pozycji siedzącej, co pozwoliło również na zmniejszenie wysokości kabiny i poważne obniżenie kosztów transportu maszyny. Opcjonalnie stosowane jest sprzęgło omijające, montowane pomiędzy przekładnikiem momentu obrotowego a skrzynią biegów. Włączenie sprzęgła omijającego skutkuje odłączeniem przekładnika i bezpośrednim przeniesieniem napędu, co pozwala na dużo szybsze wykonanie prac wymagających przepychania jednostajnych ilości materiału.

Pronar

Równiarka Pronar RD-Z24, podczepiana do ciągnika, jest polecana między innymi do pracy przy rewitalizacji dróg szutrowych oraz leśnych, do tworzenia terenu pod budowę nowych traktów komunikacyjnych, czy do przygotowania terenów pod inwestycje. Pięć siłowników hydraulicznych pozwala na przystosowanie maszyny do wykonywanej pracy, a regulacja kąta pracy odkładnicy sterowana jest w trzech płaszczyznach. Z maszyną o masie 930 kg, z lemieszem o szerokości 2400 mm, powinien współpracować ciągnik o mocy 100-180 KM.

Volvo

Volvo wycofało równiarki z oferty, ale na rynku wciąż dostępnych jest wiele tych maszyn. Ostatnio produkowane modele (G930C, G940C, G946C, G960C), o masie roboczej 19 250-21 252 kg i z napędem o mocy 162-205 kW (217-275 KM) posiadają dwuprzekładniowy układ obrotowy z bezpośrednim napędem gwarantujący maksymalną siłę trzymania lub płynnego obrotu lemiesza podczas jazdy przy pełnym obciążeniu. Kabina z konstrukcją ROPS/FOPS, wyposażona w amortyzowany fotel typu Deluxe i regulowaną kolumnę kierownicy, zapewnia dobrą widoczność.

Inni Producenci

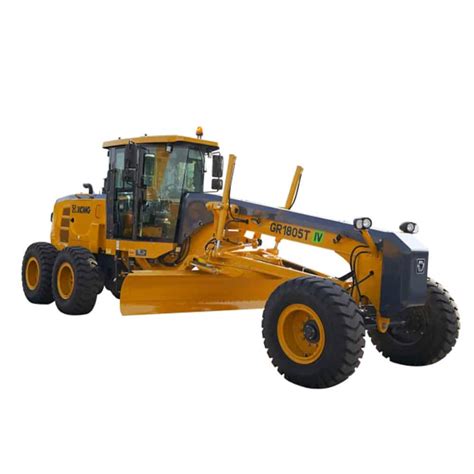

Oprócz wymienionych marek, na rynku dostępne są również maszyny firm takich jak XCMG (model XCMG GR1905T, ceniony za wydajność i niezawodność) czy New Holland (np. model New Holland F156.6). Używane modele Volvo oraz używane równiarki Cat cieszą się dużą popularnością na rynku wtórnym ze względu na solidną konstrukcję.

Kluczowe Czynniki Wpływające na Wydajność i Efektywność

Wydajność i efektywność równiarki drogowej zależą od wielu czynników, które należy wziąć pod uwagę zarówno podczas zakupu, jak i eksploatacji:

• Moc silnika diesla: Zapewnia odpowiednią siłę do wykonywania ciężkich robót ziemnych.
• Masa maszyny: Wpływa na stabilność i zdolność do pracy w trudnych warunkach.
• Długość i typ lemiesza: Jest kluczowym elementem roboczym, odpowiadającym za precyzję profilowania. Teleskopowy mechanizm w równiarkach drogowych pozwala na regulację długości narzędzi skrawających, co umożliwia dostosowanie ich do różnych warunków gruntowych oraz odchylenia terenu.
• Rodzaj napędu: Napęd 6×6 zapewnia lepszą trakcję i stabilność w trudnym terenie.
• Sprawność układu hydraulicznego: Umożliwia płynne sterowanie osprzętem i precyzyjną kontrolę nad lemieszem.
• Stan ogumienia: Wpływa na przyczepność i mobilność maszyny.

Lemiesze są kluczowym elementem roboczym każdej równiarki drogowej. Wybór odpowiedniego lemiesza ma ogromne znaczenie dla trwałości sprzętu oraz jakości wykonanych prac ziemnych. Zamienniki GTRAX, wykonane z najtwardszej stali HARDOX, stanowią doskonałą alternatywę dla oryginalnych części, oferując wysoką odporność na zużycie i wytrzymałość mechaniczną, co jest szczególnie ważne w wymagających warunkach terenowych. Typowe problemy, które mogą wystąpić podczas pracy równiarki drogowej, to zużycie narzędzi skrawających, awarie mechanizmów teleskopowych oraz trudności w pracy na gruntach spoistych.

Rola Operatora i Kwalifikacje

Rola operatora równiarki jest kluczowa dla efektywnego wykorzystania tej maszyny budowlanej. Operator musi posiadać szeroki zakres umiejętności, w tym zdolność sterowania równiarką drogową w różnych warunkach terenowych. Odpowiedzialność operatora obejmuje sprawdzenie stanu technicznego urządzenia przed rozpoczęciem pracy, dbałość o konserwację oraz przestrzeganie zasad bezpieczeństwa na placu budowy. Precyzyjne sterowanie lemieszem wymaga nie tylko wiedzy, ale i ogromnego doświadczenia.

Sterowanie równiarką wymaga wprawy i znajomości mechanizmów działania maszyny. Operator musi umieć sterować lemieszem, regulować jego wysokość i kąt nachylenia, a także kontrolować ruch podwozia. Ważne jest także umiejętne wykorzystanie hydraulicznego układu, który umożliwia precyzyjne skrawanie, zgarnianie i przesuwanie warstwy gruntu. Do sterowania równiarką wykorzystuje się liczne dźwignie i pedały.

Szkolenie i Egzamin Operatorów

Szkolenie operatorów maszyn budowlanych, w tym równiarek, jest niezbędne dla zapewnienia bezpieczeństwa i efektywności pracy. Kursy obejmują zarówno teorię, jak i praktykę, ucząc zasad działania maszyn, technik profilowania podłoża oraz przepisów BHP. Egzamin dotyczący obsługi równiarek klasy I to kluczowy krok, aby potwierdzić kwalifikacje zawodowe. Sprawdza on kompleksowo wiedzę oraz praktyczne umiejętności operatorów maszyn budowlanych, szczególnie w zakresie budowy, obsługi i eksploatacji równiarek.

Test obejmuje pytania dotyczące konstrukcji maszyn, z naciskiem na ich kluczowe elementy mechaniczne i hydrauliczne. W szczególności wymagana jest znajomość systemów sterowania, układów jezdnych oraz roboczych elementów równiarek. Kluczowe zasady działania równiarek oraz efektywnej i ekonomicznej eksploatacji sprzętu budowlanego są weryfikowane. Konieczne jest rozumienie specyfiki wykonywania prac profilowania i formowania nawierzchni, a także umiejętność optymalizacji pracy maszyny w zależności od rodzaju i warunków terenu.

Istotnym elementem testu są pytania na temat bezpieczeństwa. Operator równiarki klasy I powinien znać wymagane środki ochrony osobistej oraz wiedzieć, jak dostosować je do specyfiki wykonywanego zadania, co obejmuje ochronę głowy, wzroku, słuchu, a także specjalistyczną odzież roboczą. Egzamin zawiera również pytania praktyczne, dotyczące technik profilowania nawierzchni, kształtowania podłoża oraz utrzymywania parametrów technicznych wykonywanej powierzchni. Poprawne stosowanie technik wpływa bezpośrednio na efektywność pracy oraz jakość końcowego rezultatu.

Umiejętność reagowania w sytuacjach awaryjnych jest kolejnym istotnym elementem egzaminu. Operator musi wiedzieć, jak prawidłowo postępować w przypadku awarii maszyny, wypadków oraz innych nieprzewidzianych zdarzeń. Właściwe działania pozwalają minimalizować ryzyko dalszych uszkodzeń sprzętu oraz zapewniają bezpieczeństwo operatora i osób postronnych. Zaliczenie egzaminu na równiarki klasy I gwarantuje, że operator posiada wszelkie niezbędne kompetencje do bezpiecznego, wydajnego oraz profesjonalnego realizowania zadań związanych z obsługą tych specjalistycznych maszyn budowlanych.

Bezpieczeństwo Kabin: ROPS i FOPS

Kabiny równiarek wyposażone są w konstrukcje ROPS (Roll-Over Protective Structures) i FOPS (Falling Object Protective Structures), które zapewniają ochronę operatora w przypadku przewrócenia się maszyny lub spadających obiektów. W przypadku uszkodzenia mechanicznego kabiny FOPS/ROPS, nie można samodzielnie montować dodatkowego wyposażenia. Należy zawsze przestrzegać instrukcji obsługi równiarki, która zawiera procedury postępowania w przypadku uszkodzenia kabiny.

Decyzje Zakupowe: Nowa czy Używana Równiarka?

Decydując się na zakup równiarki drogowej, stajemy przed wyborem: nowa czy używana. Nowe maszyny oferują najnowszą technologię i gwarancję producenta. Z drugiej strony, używana równiarka może być bardziej atrakcyjna cenowo. Ważne jest jednak dokładne sprawdzenie stanu technicznego używanej maszyny, w tym silnika, układu hydraulicznego i ogumienia, aby uniknąć kosztownych napraw. Cena równiarki drogowej na rynku wtórnym jest zróżnicowana i zależy od marki, modelu, roku produkcji, stanu technicznego oraz wyposażenia. Warto porównać oferty różnych sprzedawców, aby znaleźć najlepszą ofertę. Należy również zwrócić uwagę na dostępność serwisu i części zamiennych.

Przyszłość Technologii Równiarek Drogowych

Przyszłość technologii równiarek drogowych rysuje się obiecująco, z coraz większym naciskiem na automatyzację i precyzję. Maszyny wyposażone w systemy 3D, laser i GPS będą mogły pracować autonomicznie. Rozwój technologii silników diesla oraz napędów AWD i 6×6 przyczyni się do zwiększenia wydajności i redukcji emisji spalin. Innowacje obejmują również rozwój hydraulicznych układów sterowania, co przekłada się na większą wydajność i komfort pracy. Coraz większą uwagę zwraca się na ekologiczne aspekty, takie jak zmniejszenie emisji spalin i zużycia paliwa.

Podsumowanie i Główne Zastosowania

Równiarki drogowe to maszyny o fundamentalnym znaczeniu w procesie budowy dróg i wielu innych robotach ziemnych. Ich kluczowym zadaniem jest precyzyjne profilowanie podłoża, wyrównywanie terenu i przygotowywanie nasypów pod nawierzchnię. Równiarki pozwalają na uzyskanie odpowiedniego nachylenia i płaskiego terenu, co jest kluczowe dla trwałości i bezpieczeństwa drogi.

Zastosowania równiarek drogowych wykraczają poza budowę dróg i obejmują również budowę lotnisk, parkingów, placów manewrowych oraz innych obiektów infrastrukturalnych. Są one niezastąpione podczas wykonywania robót ziemnych, takich jak wyrównywanie terenu pod budowy, kształtowanie skarp i rowów oraz transportowanie materiałów sypkich.

Pamiętaj, że nawet najbardziej zaawansowana technologicznie równiarka jest tylko narzędziem w rękach operatora. Precyzyjne sterowanie lemieszem wymaga nie tylko wiedzy, ale i ogromnego doświadczenia. Jej sercem jest potężny lemiesz, którego ruchy, kontrolowane z milimetrową dokładnością przez system hydrauliczny, pozwalają na skrawanie, przesuwanie i idealne wyrównywanie gruntu.
