Rozdzielacz Hydrauliczny: Budowa, Zasada Działania i Podłączenie w Układach Mobilnych

Rozdzielacze hydrauliczne odgrywają kluczową rolę w systemach hydraulicznych, sterując przepływem oleju i umożliwiając precyzyjną kontrolę nad pracą siłowników i silników hydraulicznych. Przedstawione ogólne zasady ich budowy, działania i podłączania mają zastosowanie uniwersalne, niezależnie od producenta, takiego jak Bondioli Pavesi, czy specyficznej aplikacji, np. w ładowaczach czołowych. Prawidłowe podłączenie rozdzielacza hydraulicznego jest kluczowym etapem instalacji układu hydraulicznego i wymaga precyzji oraz znajomości oznaczeń na urządzeniu.

Funkcja i zasada działania rozdzielacza hydraulicznego

Rozdzielacze hydrauliczne sterują przepływem oleju w systemie, umożliwiając kontrolę nad pracą siłowników i silników hydraulicznych. Ich działanie polega na kierowaniu oleju pod ciśnieniem z pompy do wybranych odbiorników oraz powrocie zużytego oleju do zbiornika.

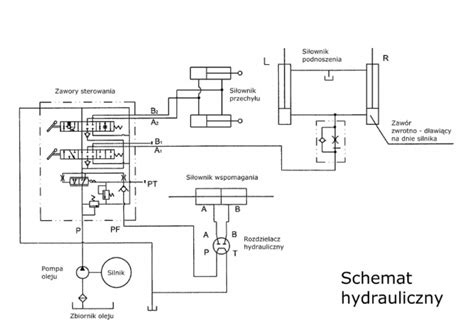

Schemat budowy rozdzielacza hydraulicznego z oznaczeniem torów przepływu

Kluczowe oznaczenia portów w rozdzielaczach hydraulicznych

Podłączenie rozdzielacza hydraulicznego wymaga znajomości oznaczeń i schematu przepływu oleju. Oznaczenia stosowane w rozdzielaczach hydraulicznych pomagają w prawidłowym montażu i konfiguracji układu.

Standardowe oznaczenia portów:

  • P (Pressure) - port zasilający, do którego podłączany jest przewód zasilający z pompy hydraulicznej.
  • T (Tank/Return) - port powrotny, odprowadzający olej do zbiornika.
  • A i B - porty robocze, do których podłącza się odbiorniki, np. siłowniki lub silniki hydrauliczne.
  • N (Neutral, BYPASS) - w niektórych modelach, stosowany do obejścia przepływu oleju.
  • A, B - Odbiorniki (np. siłowniki, silniki hydrauliczne).
  • C, D - Dodatkowe porty (w zależności od konfiguracji rozdzielacza, np. do sterowania dodatkowymi funkcjami lub kolejnymi sekcjami).
Tabela oznaczeń portów w rozdzielaczu hydraulicznym

Etapy podłączenia rozdzielacza hydraulicznego

Prawidłowe podłączenie rozdzielacza hydraulicznego jest kluczowe dla bezpieczeństwa i efektywności całego układu. Poniżej przedstawiono kroki niezbędne do jego instalacji:

  1. Sprawdzenie oznaczeń portów - Każdy rozdzielacz posiada oznaczenia wejść i wyjść, które należy prawidłowo podłączyć zgodnie z przeznaczeniem portów P, T, A, B i N.
  2. Montaż przewodów hydraulicznych - Ważne jest użycie przewodów o odpowiedniej średnicy i odporności na ciśnienie robocze, aby zapewnić bezpieczeństwo i wydajność działania.
  3. Zastosowanie zaworów bezpieczeństwa - W niektórych instalacjach zaleca się montaż zaworów nadmiarowych, aby chronić układ przed przeciążeniem i niebezpiecznymi skokami ciśnienia.

3 SPOSOBY na instalację centralnego ogrzewania - afrisopl - instalacja co

Łączenie rozdzielaczy w serii - rozbudowa układu

Rozdzielacze hydrauliczne można łączyć szeregowo, co pozwala na rozbudowę systemu i sterowanie większą liczbą siłowników lub odbiorników. Dzięki zastosowaniu odpowiednich tulei ciśnieniowych możliwe jest łatwe łączenie sekcji, co pozwala na rozszerzenie możliwości układu hydraulicznego i jego dostosowanie do bardziej wymagających aplikacji.

W tym celu stosuje się tuleje ciśnieniowe, które umożliwiają montaż kolejnych sekcji bez konieczności dodatkowego rozdzielania przepływu oleju. Jednym z elementów wykorzystywanych do tego typu połączeń jest Tuleja ciśnieniowa rozdzielacza G1/2" 45l/min, która zapewnia szczelne i efektywne połączenie.

Schemat połączenia szeregowego rozdzielaczy hydraulicznych z tulejami ciśnieniowymi

tags: #rozdzielacz #bondioli #ladowacz #czolowy
