Rozdzielacz hydrauliczny 4-sekcyjny z joystickiem do ładowacza TUR: Informacje i zastosowanie

Wprowadzenie do sterowania hydraulicznego w ładowaczach TUR

Nowoczesne ładowacze czołowe typu TUR znacząco zwiększają komfort, bezpieczeństwo i precyzję pracy maszyn rolniczych. Kluczowym elementem umożliwiającym te usprawnienia jest zaawansowany system sterowania hydraulicznego, w tym wielosekcyjne rozdzielacze hydrauliczne sterowane joystickiem.

Sterowanie hydrauliczne za pomocą joysticka zapewnia bardziej komfortowe, wygodne i precyzyjne sterowanie maszyną, co przekłada się na szybszą, przyjemniejszą i bezpieczniejszą pracę operatora. Jest to szczególnie istotne w przypadku wykonywania skomplikowanych manewrów i pracy w trudnych warunkach.

Bezpieczeństwo operatora i osób znajdujących się w pobliżu maszyny jest priorytetem, dlatego systemy sterowania są projektowane z myślą o minimalizacji ryzyka wypadków. Dodatkowe funkcje, takie jak przycisk bezpieczeństwa na joysticku, zwiększają kontrolę nad osprzętem roboczym.

Zestaw sterowniczy do ładowacza czołowego TUR

Kompletny zestaw sterowniczy do ładowacza czołowego TUR często obejmuje rozdzielacz hydrauliczny, joystick oraz niezbędne akcesoria do montażu i podłączenia. Taki zestaw umożliwia sterowanie wieloma funkcjami ładowacza, poprawiając jego wszechstronność i efektywność.

Przykładowy zestaw, taki jak "Set (1 floating section) for TUR Loader - 40L", zawiera:

• Dwusekcyjny rozdzielacz hydrauliczny o przepływie 40 litrów na minutę, z jedną sekcją pływającą (floating section).
• Joystick sterowniczy z przyciskiem, który pozwala na podłączenie dodatkowego elementu sterującego, np. dzielnika.
• Zawór zwrotno-kierunkowy (dzielnik) sterowany elektrycznie (solenoidowy), umożliwiający podwojenie funkcji jednej z sekcji rozdzielacza.
• Linkę sterującą joystickiem o długości 1500 mm.
• Złącza hydrauliczne do stworzenia szczelnych połączeń w układzie.

Rozdzielacz hydrauliczny - kluczowe parametry i funkcje

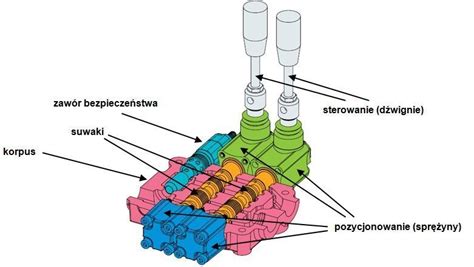

Rozdzielacz hydrauliczny jest sercem układu sterowania. W przedstawionym przykładzie mamy do czynienia z rozdzielaczem dwusekcyjnym o przepływie 40 l/min i maksymalnym ciśnieniu roboczym wynoszącym 300 bar.

Sekcja pływająca (Floating Section)

Jedna z sekcji rozdzielacza jest typu "floating". Funkcja ta, znana również jako swobodny przepływ, przeznaczona jest do swobodnego ruchu tłoczyska w siłownikach hydraulicznych. Pozwala to na naturalne dopasowanie narzędzi roboczych, takich jak lemiesz pługa śnieżnego czy łyżka ładowacza, do nierówności terenu.

Zastosowanie sekcji pływającej:

• W ładowaczach czołowych typu TUR.
• W pługach śnieżnych.
• W innych aplikacjach wymagających swobodnego ruchu narzędzia roboczego.

Dzięki sekcji pływającej zmniejsza się ryzyko uszkodzenia narzędzia lub maszyny spowodowane nierównym podłożem.

Sterowanie joystickiem

Joystick umożliwia mechaniczne sterowanie dwoma sekcjami w rozdzielaczu. Dodatkowa trzecia sekcja może być sterowana za pomocą przycisku bezpieczeństwa, co pozwala na obsługę dodatkowych funkcji, takich jak np. wysuwanie teleskopowe ramienia ładowacza.

Konstrukcja joysticka często obejmuje aluminiowe elementy konstrukcyjne wewnątrz oraz obudowę z mocnego tworzywa, co zapewnia trwałość i odporność na uszkodzenia. Linki sterujące łączą joystick z rozdzielaczem. Od strony rozdzielacza gwinty do mocowania linek to zazwyczaj M16x1.5 dla korpusu linki i M6x1.5 dla cięgna linki.

Joystick jest zaprojektowany tak, aby powracać do pozycji neutralnej po zwolnieniu przez operatora, co zapewnia bezpieczeństwo i kontrolę nad pracą maszyny.

Zawór zwrotno-kierunkowy (dzielnik)

W niektórych zestawach, jak opisany "V-DVS-50L-3/8", znajduje się elektrycznie sterowany zawór zwrotno-kierunkowy (6/2 dzielnik). Zawór ten jest podłączany do jednej z sekcji rozdzielacza, umożliwiając jej podwójne działanie. Pozwala to na obsługę dodatkowych funkcji bez konieczności stosowania rozdzielacza z większą liczbą sekcji.

Sterowanie zaworem odbywa się za pomocą przycisku na joysticku, co zapewnia intuicyjną obsługę.

Parametry techniczne rozdzielacza i złączy

Typowy dwusekcyjny rozdzielacz hydrauliczny w zestawie sterowniczym do ładowacza TUR charakteryzuje się następującymi parametrami:

• Sekcje: 2 (w tym 1 pływająca)
• Przepływ: 40 l/min
• Maksymalne ciśnienie robocze: 300 bar
• Gwinty na wejściu/wyjściu głównym (P/T): G1/2"
• Gwinty na wyjściach sekcji roboczych (A/B): G3/8"
• Temperatura pracy: od -15°C do +80°C

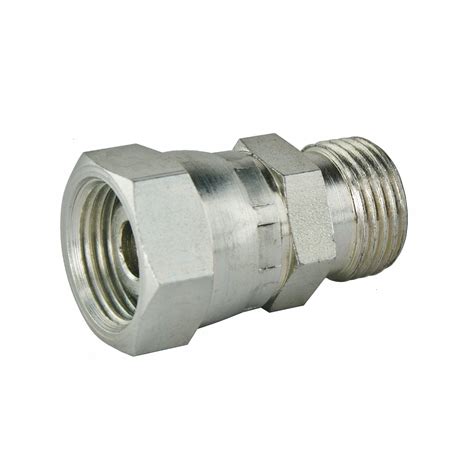

Zastosowane złącza hydrauliczne to zazwyczaj złącza typu BB (Ball-to-Ball), które zapewniają wysoki stopień szczelności. W zestawie mogą znajdować się różne rozmiary złączy, np.:

• Złącze proste M18x1.5, 12L, G3/8" BSP.
• Złącze proste M18x1.5, 12L, G1/2" BSP.
• Złącze proste M22x1.5, 15L, G1/2" BSP.

Podłączenie i zastosowanie

Zestawy te są projektowane z myślą o prostocie montażu. Linki sterujące o długości 1500 mm (lub innej, w zależności od oferty) pozwalają na elastyczne rozmieszczenie joysticka w kabinie operatora.

Rozdzielacz hydrauliczny sterowany linkami z joystickiem jest idealnym rozwiązaniem do modernizacji starszych ciągników lub jako część nowego osprzętu ładowacza czołowego. Umożliwia sterowanie takimi funkcjami jak:

• Podnoszenie i opuszczanie ramienia ładowacza.
• Otwieranie i zamykanie łyżki.
• Ustawianie kąta łyżki.
• Regulacja wysokości ramy (w niektórych konfiguracjach).
• Sterowanie dodatkowymi narzędziami (np. chwytakiem, widłami).

Olej hydrauliczny stosowany w układzie powinien być na bazie oleju mineralnego, z uwzględnieniem specyfikacji producenta maszyny.
