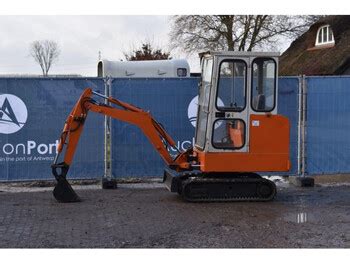

Modernizacja Rozdzielacza Hydraulicznego w Minikoparkach Schaeff HR02

Firma SCHAEFF, choć przejęta przez koncern Terex, niezmiennie słynie z produkcji wytrzymałych i starannie wykonanych maszyn budowlanych, w tym koparek, ładowarek oraz minikoparek. Modele z serii HR, takie jak Schaeff HR 02, są popularne wśród użytkowników ze względu na swoją niezawodność. Hydraulika jest kluczowym elementem tych maszyn, a jej sprawność i ergonomia sterowania mają bezpośredni wpływ na efektywność pracy.

Wyzwania i Modernizacja Sterowania Hydrauliką

Wielu operatorów minikoparek Schaeff, w tym modelu HR 02, poszukuje sposobów na unowocześnienie układu sterowania hydrauliką. Oryginalne sterowanie ruchami minikoparki często odbywa się za pomocą dźwigni zamontowanych bezpośrednio na zaworach. Użytkownicy dążą do zastąpienia tego systemu sterowaniem za pomocą joysticków, co znacznie zwiększa komfort pracy i precyzję ruchów, zwłaszcza podczas długotrwałych zadań.

Przejście na Sterowanie Joystickami i Rozdzielacze na Linki

Jednym z najczęstszych pytań w kontekście modernizacji jest możliwość zmiany sterowania na joysticki z użyciem rozdzielaczy ze sterowaniem na linki. Taka modyfikacja wymaga odpowiedniego wpięcia nowych rozdzielaczy w istniejący układ hydrauliczny. Dyskusja użytkowników wskazuje na konieczność zakupu dwóch rozdzielaczy do sterowania ruchami łyżki i ramienia.

Metody Wpięcia Nowych Rozdzielaczy

Istnieją dwie główne metody wpięcia nowych rozdzielaczy:

• Wpięcie za pomocą węży: Polega na wykręceniu oryginalnego zaworu z dźwignią i wpięciu nowego rozdzielacza na linki za pomocą węży.
• Demontaż i wymiana: Zdemontowanie całego oryginalnego rozdzielacza i wpięcie nowego wężami bezpośrednio w kanały siłowników. Ta metoda jest często preferowana dla zapewnienia czystszego i bardziej zintegrowanego rozwiązania.

Ważne jest, aby rozpoznać, czy maszyna posiada oddzielny rozdzielacz na jazdę. Jeśli dźwignie od jazdy są krótkie i wchodzą bezpośrednio w zawory na wysokości całej reszty drążków, to prawdopodobnie są częścią głównego szeregu zaworów.

Wybór Rozdzielacza: Sekcje i Przepływ Oleju

Kluczowe kwestie przy doborze rozdzielacza to jego sekcyjność i przepływ oleju:

• Sekcyjność: Rozdzielacz na linki powinien być dwu- lub trzysekcyjny. Wybór zależy od liczby funkcji, które mają być sterowane.
• Przepływ oleju: Rozdzielacze dostępne są z różnymi przepływami (np. 40 l/min lub 80 l/min). Należy dobrać przepływ zgodnie z wydajnością pompy hydraulicznej. W przypadku, gdy osprzęt napędza pompa Kadekor, której zamiennik ma wydajność 32 litry na minutę, wybór rozdzielacza powinien uwzględniać tę wartość, aby zapewnić optymalne działanie.

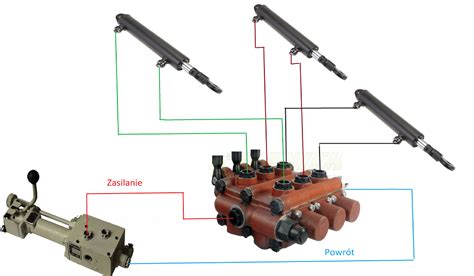

Zaleca się zapewnienie oddzielnego zasilania dla nowych rozdzielaczy oraz osobnego powrotu oleju do zbiornika, co jest kluczowe dla prawidłowego funkcjonowania systemu. Należy również prawidłowo podłączyć przewody hydrauliczne, odłączając i zaślepiając wyjścia oryginalnego rozdzielacza oraz podłączając przewody do nowych rozdzielaczy.

Położenie Pływające w Układzie Hydraulicznym

W kontekście hydrauliki minikoparki często pojawia się termin "położenie pływające". Jest to funkcja w rozdzielaczu, która pozwala siłownikowi swobodnie poruszać się pod wpływem zewnętrznych sił (np. ciężaru łyżki spoczywającej na ziemi). Jest to szczególnie użyteczne przy niwelacji terenu, gdy łyżka ma podążać za konturem podłoża bez aktywnego sterowania przez operatora.

Zaawansowane Rozwiązania Sterowania

Oprócz rozdzielaczy na linki, istnieją bardziej zaawansowane systemy sterowania, które oferują większą precyzję i możliwości konfiguracji:

• Joystick proporcjonalny: Umożliwia płynne sterowanie prędkością i siłą ruchów, często z możliwością sterowania typu on/off.
• Rozdzielacze proporcjonalne: Takie jak PVG16, które zapewniają precyzyjne i rekonfigurowalne sterowanie hydraulicznymi funkcjami koparki. Mogą obsługiwać również dodatkowe urządzenia, np. młot hydrauliczny.
• Ekonomiczne rozdzielacze on/off: Z kontrolą przepływu na powrocie (np. zaworem PWS08Z), stanowiąc ekonomiczną alternatywę dla proporcjonalnych systemów, gdy bardzo dokładne sterowanie nie jest priorytetem.

Joysticki, takie jak JC6000-XY, mogą być wyposażone w przyciski zezwolenia i zatrzaski do obsługi dodatkowych urządzeń, co jeszcze bardziej zwiększa funkcjonalność minikoparki.

Aspekty Praktyczne i Dostępność Części

Modernizacja wiąże się nie tylko z technicznymi aspektami podłączenia, ale także z ergonomicznym rozmieszczeniem joysticków, często obok fotela operatora. Próby przeróbki oryginalnych dźwigni na sterowanie linkami bywają problematyczne ze względu na toporność działania. Warto również rozważyć modyfikacje kabiny, aby zapewnić komfortową pozycję operatora i optymalne rozmieszczenie elementów sterowania. Nawet takie detale jak wymiana sprężyn i misek w zaworach, choć wydają się proste, wymagają zdobycia odpowiednich części lub ich dorobienia.

Dostępność Części Zamiennych dla Minikoparek Schaeff

Dla utrzymania sprawności minikoparek Schaeff, w tym modelu HR 02, niezbędna jest dostępność wysokiej jakości części zamiennych. W asortymencie części do maszyn budowlanych marki Schaeff znajdują się zarówno oryginalne, jak i zamienne komponenty. Obejmują one osprzęt do kabiny, silnika, wszelkiego rodzaju filtry, oleje, płyny, a także specjalistyczne elementy hydrauliki, takie jak pompy hydrauliczne czy siłowniki.

Wśród dostępnych części dla minikoparek Schaeff z serii HR, takich jak HR 02, HR 11, HR 12, HR 13, HR 14, HR 16, HR 18, HR 20, HR 21, HR 32 i HR 42, znajdziemy m.in. koła napinające, rolki gąsienicowe, szybkozłącza czy śruby. Dostępne są również części do innych maszyn Schaeff, w tym koparek kołowych serii HML (np. HML 15A, HML 22, HML 42) oraz ładowarek.

Dzięki szerokiej ofercie części zamiennych, zarówno oryginalnych, jak i wysokiej jakości zamienników, użytkownicy mogą skutecznie przeprowadzać konserwację, naprawy oraz modernizacje swoich maszyn.
