Rozdzielacze Hydrauliczne w Wózkach Widłowych: Zasada Działania i Rodzaje

Rozdzielacz hydrauliczny jest kluczowym elementem każdego układu hydraulicznego, odpowiedzialnym za precyzyjne sterowanie przepływem oleju hydraulicznego do poszczególnych podzespołów maszyny. Działając na zasadzie zaworów, które mogą być sterowane ręcznie lub automatycznie, rozdzielacze umożliwiają kontrolowanie płynu hydraulicznego i precyzyjne sterowanie różnymi komponentami maszyny. Ich budowa może się różnić w zależności od typu i zastosowania, ale podstawowa funkcja pozostaje niezmienna - zapewnienie kontroli nad cieczą roboczą.

Rozdzielacze hydrauliczne to istotne elementy systemów hydrauliki siłowej. Pozwalają regulować przepływ cieczy roboczej (np. oleju hydraulicznego) z pompy do różnych innych komponentów, w tym do siłowników i silników hydraulicznych. Operator maszyny często steruje całością przy wykorzystaniu dźwigni lub rączki rozdzielacza, która umożliwia zmianę pozycji wewnętrznych zaworów. W bardziej nowoczesnych maszynach występuje sterowanie elektryczne, pneumatyczne, elektrohydrauliczne lub ciśnieniowe, co powoduje, że olej trafia do odpowiednich sekcji.

Dodatkową funkcją rozdzielacza hydraulicznego jest zabezpieczanie pompy hydraulicznej przed przeciążeniami, do których dochodzi w wyniku nagłego braku przepływu cieczy, co chroni ją przed awarią.

Zasada Działania Rozdzielacza Hydraulicznego

Podstawowa zasada działania rozdzielacza hydraulicznego opiera się na zmianie położenia wewnętrznego elementu sterującego w korpusie urządzenia. Działanie rozdzielacza bazuje na zamykaniu i otwieraniu się określonych przepustnic. W zależności od pozycji suwaka lub innych elementów sterujących, olej jest kierowany do odpowiedniego kanału, a tym samym do konkretnego odbiornika, takiego jak siłownik czy silnik hydrauliczny. W sytuacji, gdy zawory są otwarte, płyn może bez problemu przepływać, z kolei gdy są one zamknięte, jest to niemożliwe.

W rozdzielaczu zlokalizowane są najczęściej również zawory zwrotne, dzięki którym płyn jest w stanie wrócić do zbiornika, co pozwala kontrolować kierunek przepływu. Operator maszyny, używając dźwigni lub gałek, otwiera lub zamyka zawory w sekcji kontrolującej, decydując o kierunku i przepływie oleju.

Kluczowe Elementy Budowy

Rozdzielacze hydrauliczne mogą być zbudowane z takich elementów, jak:

• Korpus: zawiera kanały olejowe, którymi przepływa ciecz.
• Suwak: ruchomy element, którego przesunięcie otwiera lub zamyka kanały.
• Elementy sterujące: dźwignie, cewki lub inne mechanizmy uruchamiające ruch suwaka.
• Uszczelnienia: zapobiegają wyciekom oleju.
• Porty przyłączeniowe: punkty podłączenia przewodów hydraulicznych.
• Zawory: kontrolują przepływ płynu hydraulicznego.
• Tłoczyska oraz cylindry (często jako części siłowników, ale z nimi rozdzielacz współpracuje).

Do tego dochodzi komora, w której umieszcza się zawory i kanaliki. Zawory przelewowe odgrywają kluczową rolę w ochronie układu przed nadmiernym ciśnieniem, zapewniając bezpieczną pracę maszyn.

Rodzaje Rozdzielaczy Hydraulicznych

Wśród rozdzielaczy hydraulicznych można wyróżnić kilka podstawowych typów, które różnią się konstrukcją i sposobem działania. Można je podzielić m.in. ze względu na typ budowy oraz sposób działania.

Rozdzielacze suwakowe

Charakteryzują się prostą budową i często niższą ceną, co czyni je popularnym wyborem w wielu zastosowaniach. Ich głównym elementem roboczym jest suwak - specjalny wałek umieszczony w podłużnym otworze korpusu. Na powierzchni suwaka znajdują się przewężenia, które dzięki zmianie jego położenia sterują przepływem cieczy hydraulicznej. Kanały wykonane w korpusie rozdzielacza umożliwiają skierowanie czynnika do odpowiedniej części układu, na przykład do siłownika czy silnika hydraulicznego.

Rozdzielacz suwakowy najlepiej zdaje egzamin w układach wykorzystywanych w przemyśle. Istnieje możliwość kierowania suwakiem na dwa sposoby: mechaniczny lub elektryczny. Kiedy zmienia on położenie, ciecz kieruje się na odpowiednią ścieżkę, może on też zamykać możliwość przepływu cieczy do innej ścieżki. Niestety, jego największą wadą są przecieki wewnętrzne, do których dochodzi czasem w wyniku luzu między suwakiem a otworem w korpusie.

• Rozdzielacz jednostopniowy: sygnał sterujący oddziałuje bezpośrednio na suwak.
• Rozdzielacz dwustopniowy: nie działa w sposób bezpośredni na suwak, potrzebny jest tutaj sygnał pośredniczący.

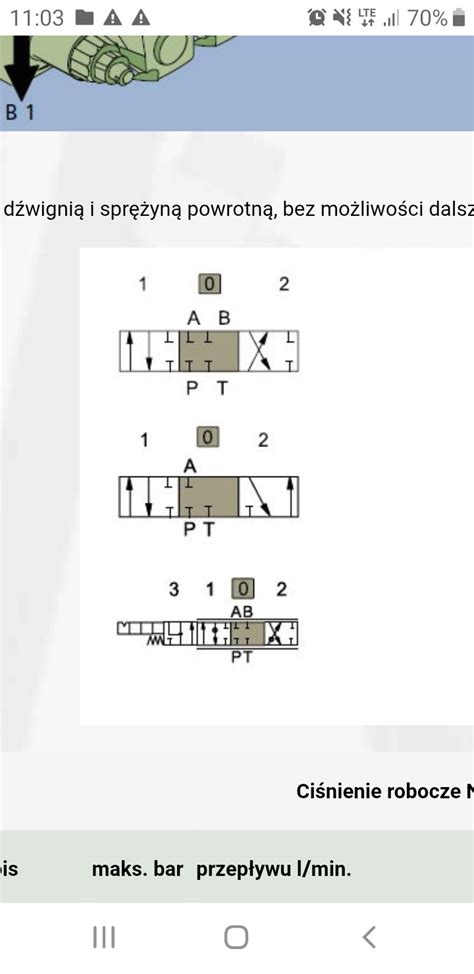

Rozdzielacz suwakowy można również podzielić ze względu na liczbę portów (pełną liczbę wejść i wyjść z urządzenia) oraz rodzaj pozycji, którą suwak jest w stanie przyjmować:

• Pozycja normalna: wraca do niej sam po ustaniu siły.
• Pozycja robocza: przyjmuje ją pod wpływem siły (np. dłoni operatora).
• Pozycja pośrednia: wówczas mówi się o suwaku trójpozycyjnym.

Rozdzielacze gniazdowe

Wykorzystują one gniazda lub otwory do podłączania przewodów hydraulicznych. Zamiast ruchomego suwaka, przepływ cieczy jest kontrolowany przez elementy zamykające gniazda. Rozdzielacz gniazdowy, określany też często mianem „zaworowego” lub „grzybkowego”, steruje przepływem przy wykorzystaniu kulki (zaworu), którą łączy się ze sprężynami i może być przez nie uciskana lub zwalniana. Operator maszyny podejmuje decyzję, czy kulka zamknie czy też otworzy przepływ płynu. Największym atutem tego typu modeli jest duża szczelność, dzięki czemu nie ma w tym przypadku problemów z przeciekaniem. Co więcej, nie trzeba tutaj instalować dodatkowych zaworów zwrotnych.

Rozdzielacze monoblokowe

Rozdzielacze monoblokowe charakteryzują się tym, że wszystkie sekcje sterujące są odlane w jednym korpusie, co zapewnia kompaktowość. Cały element jest zbudowany z jednej części materiału i wyposażony jest w odpowiednie kanały, odpowiadające za przepływ oleju. Nie trzeba w tym przypadku uszczelniać połączeń między określonymi sekcjami, co znacznie ułatwia montaż. Rozdzielacz monoblokowy jest niezawodny, bezawaryjny i wytrzymały, dlatego niestraszne mu duże obciążenia. Pozwala na pracę z większymi przepływami i wysokim ciśnieniem. Ma jednak pewną wadę: w sytuacji, gdy trzeba go będzie serwisować, istnieje konieczność pozbycia się całego zaworu. Nie można go też rozbudować o kolejne sekcje. Znajduje zastosowanie przede wszystkim w urządzeniach mobilnych oraz przemysłowych.

Rozdzielacze sekcyjne (modułowe)

Rozdzielacze blokowe (modułowe) składają się z oddzielnych sekcji, co zapewnia większą elastyczność konfiguracji i możliwość łatwej rozbudowy systemu. Odznaczają się stosunkowo skomplikowaną budową. Posiadają sekcje, przy czym każda z nich umieszczona jest w oddzielnym korpusie, a całość można rozbudować o kolejne moduły i tym samym dopasować rozdzielacz do swoich potrzeb. Każda sekcja ma za zadanie sterować innym siłownikiem.

Jeśli chodzi o rozdzielacze sekcyjne, trzeba ponieść wyższe nakłady finansowe niż w przypadku tych monoblokowych, jednak cena idzie tutaj w parze z większą wytrzymałością. Z drugiej strony, ze względu na bardziej skomplikowaną budowę, mogą cechować się one większą awaryjnością niż konstrukcje monoblokowe. Na szczęście, jeśli dojdzie do uszkodzenia jednej sekcji, nie trzeba wymieniać całego komponentu.

Podział ze względu na liczbę sekcji

• Rozdzielacz hydrauliczny jednosekcyjny: sprawdza się głównie w urządzeniach o mniejszych gabarytach oraz prostych układach hydraulicznych.
• Rozdzielacz hydrauliczny dwusekcyjny: pozwala regulować w tym samym czasie dwie niezależne funkcje hydrauliczne. Świetnie sprawdza się w przypadku maszyn rolniczych oraz budowlanych.
• Rozdzielacz hydrauliczny trzysekcyjny: perfekcyjnie sprawdza się w złożonych systemach hydraulicznych.

Na rynku dostępne są także modele cztero-, pięcio-, a nawet sześcio- i siedmiosekcyjne.

Inne podziały rozdzielaczy sekcyjnych

Rozdzielacze sekcyjne można również podzielić na: obrotowe, zaworowe oraz suwakowe (co pokrywa się z ogólnymi podziałami ze względu na elementy sterujące).

Rozdzielacze iskrobezpieczne

Rozdzielacz iskrobezpieczny to moduł dobrze sprawdzający się w kopalniach oraz przestrzeniach, w których istnieje zwiększone ryzyko wybuchu. W tym przypadku wewnątrz zlokalizowany jest tłoczek, który wprawiony zostaje w ruch przy pomocy impulsu elektrycznego. Następnie, na skutek działania sprężyny, następuje jego powrót. Tego typu rozdzielacz jest oczywiście odpowiednio zabezpieczony, a jego praca w atmosferze wybuchowej, w podziemiach i w bliskim otoczeniu substancji łatwopalnych (gaz, para, mgły) sprawia, że jest chętnie wykorzystywany w specjalistycznych zastosowaniach.

Zastosowanie Rozdzielaczy Hydraulicznych

Rozdzielacze hydrauliczne znajdują szerokie zastosowanie w wielu gałęziach przemysłu i są nieocenionym elementem w: maszynach budowlanych (koparki, ładowarki, spycharki, walce drogowe), maszynach rolniczych (ciągniki, kombajny, prasy), urządzeniach przemysłowych (prasy hydrauliczne, podnośniki, systemy transportowe) oraz pojazdach (układy wspomagania kierownicy, podnośniki do przyczep). Dzięki nim możliwe jest precyzyjne sterowanie ruchem i funkcjami maszyny, co przekłada się na wydajność i bezpieczeństwo pracy.

Rozdzielacze hydrauliczne w wózkach widłowych

Jednym z najważniejszych elementów, które decydują o sprawności wózka widłowego, jest jego układ hydrauliczny. Wózki widłowe to niezastąpione urządzenia, które umożliwiają efektywne podnoszenie i przemieszczanie ładunków w magazynach, halach produkcyjnych czy na placach budowy. Układ hydrauliczny w wózku widłowym to zaawansowany system, który wykorzystuje ciśnienie cieczy (zwykle oleju hydraulicznego) do sterowania ruchem poszczególnych części wózka. Hydraulika w wózkach widłowych działa na zasadzie przepływu oleju hydraulicznego pod wysokim ciśnieniem, który wprawia w ruch siłowniki.

W momencie, gdy operator wózka wykorzystuje dźwignie rozdzielacza w kabinie, następuje otwarcie odpowiednich zaworów w rozdzielaczu hydraulicznym, który kieruje przepływem oleju do właściwego siłownika. Układ hydrauliczny umożliwia nie tylko podnoszenie ładunków, ale także ich opuszczanie, wychylenie masztu mechanizmu podnoszenia oraz utrzymanie wideł w stabilnej pozycji pionowej.

Wózek widłowy, niezależnie od tego, czy jest to model spalinowy, elektryczny czy gazowy, posiada system, który odpowiada za unoszenie ładunków, pochylenie masztu i precyzyjne operowanie widłami. W wózkach widłowych spalinowych za napęd odpowiada silnik, który napędza pompę hydrauliczną. Dzięki temu układ hydrauliczny jest w stanie działać w różnych warunkach.

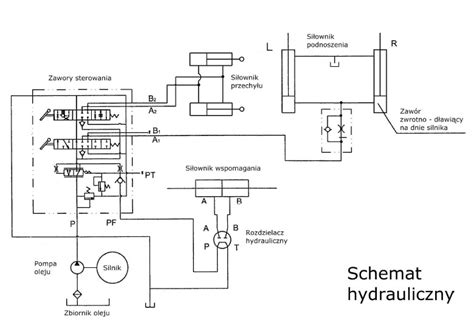

Schemat hydrauliczny wózka widłowego

Układ hydrauliczny w wózkach jezdniowych podnośnikowych to zespół wzajemnie połączonych ze sobą elementów, których zadaniem jest przekazanie energii za pomocą cieczy (oleju hydraulicznego) pod ciśnieniem. Początkiem układu jest pompa wyporowa napędzana od silnika elektrycznego lub spalinowego. Końcem układu jest siłownik (silnik hydrauliczny), który sprzężony z mechanizmem podnoszenia wykonuje pracę unosząc ładunek. Olej jest zasysany ze zbiornika przez pompę zębatą, która daje ciśnienie około 250 bar i przetłacza olej do zaworu maksymalnego, a następnie do rozdzielacza.

Jeśli dźwignie rozdzielacza są w pozycji neutralnej (nie przesterowane), olej wraca do zbiornika - jest to tzw. krótki obieg oleju. Jeśli natomiast dźwignia od podnoszenia jest przesterowana, wówczas olej płynie do siłownika podnoszenia. W zależności od ciężaru na widłach pompa generuje odpowiednie ciśnienie. Im mniejszy ciężar, tym mniejsze ciśnienie. Przy wychyleniu dźwigni siłownika podnoszenia w przeciwną stronę następuje opuszczanie, w wyniku wypływu oleju do zbiornika. Dźwignia od pochylania masztu działa w ten sam sposób: wychylenie dźwigni w dół to pochylenie masztu na kabinę, a wychylenie w górę powoduje pochylenie do przodu.

Elementy układu hydraulicznego wózka widłowego

Kluczowe elementy układu hydraulicznego w wózkach widłowych to:

• Pompa hydrauliczna: zazwyczaj jest to pompa zębata, napędzana silnikiem spalinowym lub elektrycznym, która wytwarza ciśnienie w układzie.
• Rozdzielacz hydrauliczny: steruje przepływem oleju do poszczególnych komponentów.
• Siłowniki podnoszenia: mechanizmy odpowiadające za unoszenie masztu i ładunków.
• Zbiornik oleju hydraulicznego: przechowuje olej niezbędny do prawidłowego funkcjonowania układu.
• Zawory i dźwignie rozdzielacza: sterują one przepływem oleju.
• Przewody: umożliwiają przepływ oleju między poszczególnymi elementami układu.
• Filtry: oczyszczają olej z zanieczyszczeń.

Bezpieczeństwo i zabezpieczenia

Bezpieczne i efektywne działanie wózka widłowego zależy od niezawodności układu hydraulicznego. W przedstawionym układzie zastosowano zabezpieczenia w postaci zaworów maksymalnych, które chronią układ przed przeciążeniem, czyli przed wzrostem ciśnienia ponad dopuszczalną wartość wynikającą z maksymalnego dopuszczalnego ciężaru ładunku. Zdublowanie zaworów jest na wypadek uszkodzenia jednego z nich. Te zawory potocznie nazywamy zaworami bezpieczeństwa.

Innym rodzajem zabezpieczenia są zawory zwrotno-dławiące, które mają dwa kierunki przepływu oleju. Jeden kierunek, od strony kulki (lub suwaka), jest swobodny (np. napełniania siłownika), a drugi, przeciwny, prowadzi przez regulowaną szczelinę, powodując opóźnienie opróżniania siłownika. W siłownikach pochylenia masztu ustawiono je, aby prędkości pochylania w obu kierunkach były jednakowe i w miarę spowolnione, co ma wpływ na precyzję położenia ładunku i bezpieczeństwo pracy. W siłownikach podnoszenia warunek, że prędkość opadania ładunku (ʋ) ≤ 0,35 m/s zapewnia, że ładunek nie ulegnie rozpędzeniu i uszkodzeniu w trakcie odkładania na miejsce magazynowe. Te zawory niekiedy nazywane są hamulcowymi.

Zawory bezpieczeństwa odgrywają kluczową rolę w zapobieganiu awariom i wypadkom. Chronią układ hydrauliczny przed zbyt wysokim ciśnieniem lub nagłym spadkiem ciśnienia. Do najczęściej stosowanych należą:

• Zawory przelewowe: utrzymują stałe ciśnienie w układzie i chronią przed przeciążeniem.
• Zawory dławiące: kontrolują prędkość opadania ładunku w razie uszkodzenia przewodów.
• Zamki hydrauliczne: uniemożliwiają nagły spadek wideł w przypadku rozszczelnienia układu.
• Zawory pękniętego węża: automatycznie blokują wypływ oleju w razie awarii przewodu.

Podłączanie i Eksploatacja Rozdzielaczy Hydraulicznych

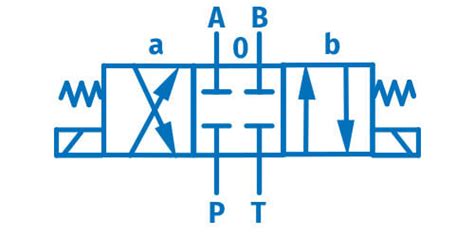

Oznaczenia portów w rozdzielaczu hydraulicznym

Znajomość kluczowych oznaczeń na rozdzielaczu jest niezbędna do prawidłowego podłączenia i diagnostyki. Najczęściej spotykane oznaczenia to:

• Port P (Pressure): Dostarcza olej z pompy.
• Port T (Tank): Odprowadza olej powrotny do zbiornika.
• Porty A i B: Kierują olej do odbiorników (np. siłowników).
• Port LS (Load Sensing): Służy do sterowania systemami z czujnikiem obciążenia.
• Porty X i Y: Stosowane do sterowania ciśnieniem lub innymi funkcjami.

Zawsze należy dokładnie sprawdzić instrukcję producenta, ponieważ specyficzne modele mogą mieć dodatkowe oznaczenia.

Proces podłączania rozdzielacza hydraulicznego

Podłączenie rozdzielacza hydraulicznego wymaga staranności i przestrzegania zasad bezpieczeństwa. Proces obejmuje:

1. Wyłączenie systemu hydraulicznego: przed montażem należy upewnić się, że układ nie jest pod ciśnieniem.
2. Przygotowanie narzędzi: klucze płaskie, śrubokręty, klucz dynamometryczny, szczotki do czyszczenia.
3. Czyszczenie powierzchni: należy oczyścić powierzchnie podzespołów, aby zapobiec zanieczyszczeniom w układzie.
4. Podłączenie przewodów: zgodnie ze schematem i oznaczeniami portów.
5. Sprawdzenie szczelności: po podłączeniu wszystkich przewodów.
6. Stopniowe uruchomienie systemu: obserwacja działania i testy funkcjonalne.

W przypadku podłączania siłowników jednostronnego działania, jeden przewód podłącza się do portu A, a drugi, powrotny, do portu T. Dla rozdzielaczy dwusekcyjnych, podłącza się wejścia P1 i P2 do pompy, a porty T1 i T2 do zbiornika. Należy pamiętać o prawidłowym dopasowaniu średnic przewodów i stabilnym ich zamocowaniu.

Najczęstsze błędy przy podłączaniu i eksploatacji

Najczęstsze błędy popełniane podczas podłączania i eksploatacji rozdzielaczy hydraulicznych obejmują:

• Niewłaściwe podłączenie portów.
• Brak odpowiedniej szczelności połączeń.
• Pomijanie czyszczenia powierzchni przed montażem.
• Nieprawidłowe użycie narzędzi.
• Niewłaściwa regulacja ciśnienia.
• Zaniedbanie regularnej konserwacji i wymiany oleju.
• Nieprawidłowy dobór rozdzielacza: niedopasowanie do wymagań układu, np. niewystarczający przepływ nominalny.
• Zły montaż: szczegóły mają znaczenie, a błędy mogą być kosztowne.

Znaczenie prawidłowej eksploatacji i konserwacji

Odpowiednia eksploatacja i regularna konserwacja rozdzielacza hydraulicznego są niezwykle istotne dla zapewnienia niezawodności i wydajności całego układu. Aby rozdzielacz hydrauliczny mógł służyć maszynie jak najdłużej, ważne jest jego systematyczne czyszczenie i dokonywanie przeglądów. Czystość cieczy hydraulicznej ma bezpośredni wpływ na działanie komponentów - zanieczyszczenia takie jak pył, brud czy fragmenty metali mogą prowadzić do uszkodzeń rozdzielacza i innych elementów układu.

Należy pamiętać o planowaniu regularnych przeglądów technicznych. Profesjonalna ocena przez eksperta może pomóc w wykryciu problemów na wczesnym etapie, zapobiegając tym samym niepotrzebnym przestojom maszyny i kosztownym awariom. Niezwykle istotna jest także odpowiednia eksploatacja rozdzielacza; nie powinno się tutaj zatem m.in. gwałtownie zmieniać prędkości ruchu dźwigni. Ponadto, należy regularnie wymieniać olej hydrauliczny oraz filtry, gdyż w wyniku różnych zanieczyszczeń może dojść do destrukcji uszczelek lub zablokowania zaworów.

Jak rozpoznać nieprawidłowe działanie rozdzielacza?

Istnieje szereg objawów, po których można rozpoznać, że rozdzielacz nieodpowiednio działa. Powinieneś na pewno się zaniepokoić, kiedy zauważysz wycieki oleju oraz problemy związane ze sterowaniem. Na pewno nie należy ignorować też głośnych dźwięków i wibracji, które pojawić się mogą w trakcie pracy rozdzielacza. Omawiane urządzenie nieprawidłowo funkcjonuje również wtedy, gdy nie działają we właściwy sposób same zawory. Warto zwrócić uwagę także na nieodpowiedni przepływ bądź ciśnienie oleju.

Jak dobrać odpowiedni rozdzielacz hydrauliczny?

To, w jaki sposób należy dobrać rozdzielacz hydrauliczny, zależy od wielu czynników. W przypadku modeli sekcyjnych istotna będzie liczba sekcji, a przy tych suwakowych - rodzaj suwaka oraz sterowania. Bez względu na typ rozdzielacza, ważne są tutaj też takie aspekty, jak optymalne ciśnienie robocze, rozmiar przyłączy gwintowanych czy nawet i przepływ nominalny. Prawidłowy dobór rozdzielacza ma kluczowe znaczenie dla efektywności i bezpieczeństwa całego układu hydraulicznego.
